高壓試驗標準化作業指導書(卡)

1、目 錄1、高壓試驗標準化作業指導書（卡）使用說明。2、××110(66、35）kV變電所一、二次設備預防性試驗標準化作業指導書3、110(66、35）kV變壓器預防性試驗標準化作業指導卡4、110(66、35）kV消弧線圈預防性試驗標準化作業指導卡5、10kV電抗器預防性試驗標準化作業指導卡6、110(66、35）kV電流互感器預防性試驗標準化作業指導卡7、10kV真空開關預防性試驗標準化作業指導卡8、10kV交聯電纜預防性試驗標準化作業指導卡9、10kV 放電線圈高壓試驗標準化作業指導卡10、10kV 氧化鋅避雷器高壓試驗標準化作業指導卡11、110(66、35）kV 氧

2、化鋅避雷器高壓試驗標準化作業指導卡12、110(66、35）kV電磁式電壓互感器高壓試驗標準化作業指導卡13、110(66、35）kV SF6斷路器高壓試驗標準化作業指導卡14、10kV 母線高壓試驗標準化作業指導卡15、變電所接地網試驗標準化作業指導卡。高壓試驗準化作業指導書（卡）使用說明一、作業指導書的結構、內容、格式及相關使用規定1.高壓試驗作業指導書內容說明1 結構由封面、工作任務、準備階段、作業階段、結束階段及相關附件共6項內容組成。2內容、格式及相應使用說明1.1封面內容：由作業名稱、編號、編寫人及時間、審核人及時間、批準人及時間、作業負責人、作業時間、編寫單位8項內容組成。格式如

3、下：編號：×××××變電所預防性試驗作業指導書 年 月 日生技部 年 月 日安監部 年 月 日編寫： 年 月 日作業負責人： 作業時間： 年 月 日 時 分至 年 月 日 時 分 ××農電局××班組使用說明：作業名稱應包含：作業地點、設備電壓等級、設備名稱、設備編號及作業的性質。如：××變電所預防性作業指導書。編號：作業指導書（卡）的編號原則應統一規定，位于封皮右上角。編號順序?yàn)樵路?班組編號+三位順序號（如2011年6月檢修班第8份指導書0618008）。編寫人、審核人、批準人及時間

4、：（1）變電站在進行一、二次設備預防性試驗時使用指導書。在編制此指導書時只保留一個總體的準備階段和結束階段；指導書由工區相應管理人員編制，生技部、安監部審核，主管領導批準。（2）單項設備試驗使用標準化作業指導卡，指導卡由檢修班組長編制，工區技術管理、安全管理審核，工區主任批準。(3)作業前三天完成標準化作業指導書的審批手續. 作業負責人：為本次作業的總的工作負責人，對指導書的執行情況，對作業的安全、質量等負責。在指導書作業負責人一欄內簽名。 作業時間：現場作業計劃工作時間. 編寫單位：填寫本指導書的編寫單位。 工作任務 對作業指導書的應用范圍作出具體規定。如本作業指導書針對×

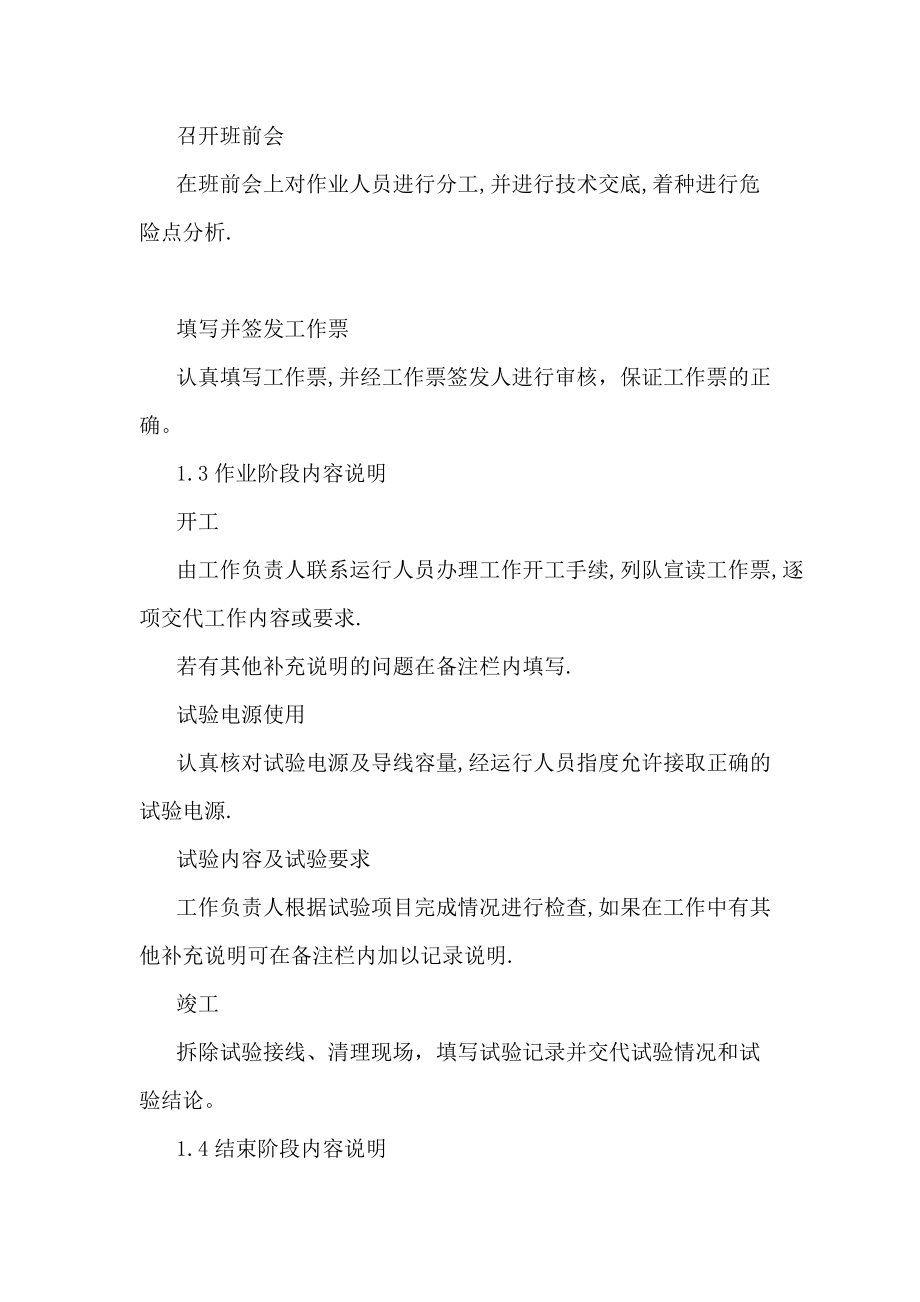

5、5;變電所××kV××線斷路器更換作業，僅適用于該斷路器的更換。1.2準備階段內容說明準備工作按照本次作業內容進行現場調查，實驗設備及工器具準備。召開班前會在班前會上對作業人員進行分工,并進行技術交底,著種進行危險點分析.填寫并簽發工作票認真填寫工作票,并經工作票簽發人進行審核，保證工作票的正確。1.3作業階段內容說明開工由工作負責人聯系運行人員辦理工作開工手續,列隊宣讀工作票,逐項交代工作內容或要求.若有其他補充說明的問題在備注欄內填寫.試驗電源使用認真核對試驗電源及導線容量,經運行人員指度允許接取正確的試驗電源.試驗內容及試驗要求工作負責人根據試驗項

6、目完成情況進行檢查,如果在工作中有其他補充說明可在備注欄內加以記錄說明.竣工拆除試驗接線、清理現場，填寫試驗記錄并交代試驗情況和試驗結論。1.4結束階段內容說明召開班后會,總結試驗經驗,整理試驗報告并歸檔。15附件說明工器具、儀表儀器清單本表填寫相應作業項目所需主要主要工器具名稱及其規格型號、數量等內容。施工材料清單本表填寫相應作業項目所需主要主要材料名稱及其規格型號、數量等內容。2.高壓試驗作業指導書內容說明高壓試驗作業指導書進行塑封,試驗結果應在試驗記錄中實時填寫,并由工作負責人簽字確認.標準化作業指導卡包括三大部分:準備階段、作業階段、結束階段。準備階段包括接受作業任務、查閱歷年試驗報告

7、及其相關規程、調查周圍設備帶電情況及作業環境、填寫、簽發工作票、班前會和工器具、試驗儀器的準備。作業階段包括現場試驗準備階段、現場試驗階段和現場試驗結束階段。作業階段規定了工作負責人與運行值班負責人雙方應履行的責任。結束階段包括班后會和資料歸檔等內容，其中班后會要求班組技術員總結工作完成情況、工作中存在的問題及經驗教訓。資料歸檔主要求為填寫設備預防性試驗記錄，試驗報告存檔。 編號：××110(66、35）kV變電所一、二次設備預防性試驗標準化作業指導書主管領導 年 月 日生 技 科 年 月 日安 監 科 年 月 日編 制： 年 月 日作業負責人： 作業時間： 年 月 日 時

8、 分至 月 日 時 分××農電局××班組1 工作任務××110(66、35）kV變電所一、二次設備預防性試驗2 工程準備階段2.1準備工作序號內容標準備注1現場調查掌握現場實際情況2技術準備一、二次設備相關資料準備齊全，近期內的試驗報告等3工器具準備開工前一次性準備完畢見附件14試驗設備準備開工前一次性準備完畢見附件22.2工作任務、人員分工及 危險點分析及預防措施序號工作任務工作負責人工作成員危險點及控制措施1主變預防性試驗詳見110(66、35）kV變壓器預防性試驗標準化作業指導卡2消弧線圈預防性預防性試驗詳見110(66、35）

9、kV（10KV）消弧線圈預防性試驗標準化作業指導卡3電抗器預防性試驗詳見10KV電抗器預防性試驗標準化作業指導卡4110(66、35）kV電流互感器預防性試驗詳見110(66、35）kV電流互感器預防性試驗標準化作業指導卡5110(66、35）kV電壓互感器預防性試驗詳見110(66、35）kV電壓互感器預防性試驗標準化作業指導卡6110(66、35）kVSF6斷路器預防性試驗詳見110(66、35）kVSF6斷路器預防性試驗標準化作業指導卡7110(66、35）kV氧化鋅避雷器予以性試驗詳見110(66、35）kV氧化鋅避雷器預防性試驗標準化作業指導卡8變電所接地網預防性試驗詳見110(66

10、、35）kV變電所接地網預防性試驗標準化作業指導卡910KV真空開關預防性試驗詳見10KV真空開關預防性試驗標準化作業指導卡1010KV交聯電纜預防性試驗詳見10KV交聯電纜預防性試驗標準化作業指導卡1110KV電容器預防性試驗詳見10KV電容器預防性試驗標準化作業指導卡1210KV放電線圈預防性試驗詳見10KV放電線圈預防性試驗標準化作業指導卡1310KV氧化鋅避雷器預防性試驗詳見10KV氧化鋅避雷器預防性試驗標準化作業指導卡22召開班前會（詳見班組日志）序號內容標準1人員分工作業人員分工明確2技術交底作業人員對交底內容清楚3危險點分析及控制措施危險點分析及控制措施詳盡并有針對性3 作業階段

11、3.1開工序號內容標準1辦理工作許可手續辦理工作票,在現場許可人向工作負責人交待工作票及安全措施,負責人負責檢查安全措施的落實情況2列隊宣讀工作票工作負責人交待工作票內容及危險點,經作業人員確認后在工作票上簽字3布置現場安全措施試驗人員在工作地點設安全圍欄,向外懸掛“止步,高壓危險”4擺放儀器及試驗接線試驗設備放置適當位置，試驗接線正確，接地線連接可靠。5接試驗電源試驗電源按要求使用32試驗電源的使用序號內容標準1試驗電源接取的位置從所用變接取由運行人員負責，從發電機上接取由試驗人員負責2接取試驗電源的人數要求2人以上接取，其中一人監護，接線牢固，并核對電源熔絲容量3防止電源短路和接觸人員觸電

12、用萬用表或低壓驗電器驗電4對導線要求導線截面滿足試驗容量要求5電源回路要求電源線與試驗回路間應接有刀閘和能可能切除故障電流的開關 33 試驗內容及要求：見標準化作業指導卡 34竣工序號內容標準1分析數據判斷被試設備是否合格2拆除試驗線及電源拆除所有因試驗而接的導線，不留任何物品3清理試驗現場運走試驗設備，并對現場進行清理。4對被試設備進行驗收會同運行人員檢查或驗收現場恢復情況。5離開試驗現場，填寫試驗記錄工作班成員撤出現場，填寫檢修試驗記錄，工作負責人簽字并向運行值班負責人及檢修負責人交待試驗情況和試驗結論。6作業結束辦理工作票終結手續35 驗收運行人員驗收意見:運行驗收人員簽字 工作負責人簽

13、字: 5附件 51工器具責任人：序號名稱單位準備數量備注1試驗圍欄、標示牌2萬用表3螺絲刀、手鉗4手繩5絕緣膠布6電源線52備品備件及材料責任人:序號名稱單位準備數量備注1發電機臺12直流電阻測試儀臺13兆歐表臺14高壓直流發生器套15介質損耗測量?jī)x臺16工頻耐壓測試儀套17開關機械特性測試儀套18回路電阻測試儀臺19接地電阻測試儀變壓器預防性試驗標準化作業指導卡1準備階段1.1接受工作任務根據計劃任務,確定工作內容人.1.2查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況1.3調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗備件1.4填寫、簽發工作票各級人員審核工作票并保證工作

14、票的正確15班前會1.5.1人員分工工作分工明確,落實作業人員責任1.5.2技術交底明確有關作業程序,試驗要求及標準.1.5.3危險點分析及措施進行作業危險點分析及采取安全控制措施,周密準確.1.6工器具試驗儀器的準備開工前一次性準備完畢,由專人負責檢查2作業階段2.1現場試驗準備階段2.1.1辦理工作許可手續辦理工作票,在現場工作許可人向工作負責人交待工作票及安全措施,工作負責人負責檢查安全措施.2.1.2列隊宣讀工作票工作負責人交待工作票內容及危險點,經作業班人員確認后在工作票上簽字.2.1.3核對設備名稱及作業范圍.開始工作2.14布置現場安全措施試驗人員在工作地點裝設遮攔或圍欄,遮攔或

15、圍欄與試驗設備高壓部分應有足夠的安全距離,向外懸掛“止步，高壓危險”標示牌215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，試驗接線牢固可靠，正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電器驗電，接試驗電源時不少于二人，一人接線，一人監護。217檢查儀表及試驗接線認真檢查試驗接線，表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段221直流電阻測試1.6MVA以上變壓器相間差別不大于三相平均值的2%,線間差別不大于三相平均值1%;與前一次同部位測得值比較,其變化應不大于2%.2.2.2繞組絕緣電阻與前一次

16、同溫度比較無明顯變化;吸收比不低于1.3.2.2.3泄漏電流與前一次同溫下試驗結果比較無明顯變化.2.2.4繞組的介損20不大于0.8%,tg%值與歷年同溫度下的數值比較不應有明顯的變化，且一般不大于30%。225電容型套管的絕緣,介損及電容量主絕緣不低于10000M，末屏對地不低于1000 M。20時的介損不大于1%。電容值與出廠值或上一次的的差別不大于±5%。226鐵芯及夾件對地絕緣電阻與前一次試驗結果比較無明顯變化。23現場試驗結束階段231分析數據采用比較法進行綜合分析，試驗結果與歷年試驗數據比較無明顯變化，符合規程要求，判斷為合格。232拆除試驗接線及試驗電源拆除所有因試驗

17、而接的導線，不留任何物品。233恢復因試驗拆除的引線恢復因試驗而拆的套管末屏接地引線。234清理試驗現場整理試驗儀器及工具，并對現場進行清理。235對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。236離開試驗現場填寫試驗記錄工作班成員撤出現場，填寫檢修試驗記錄，試驗負責人簽字，并向運行值班及檢修工作負責人交待試驗結論。237作業結束辦理工作票終結手續。3結束階段召開班后會，總結安全質量與經驗教訓。數據及時輸入微機，整理試驗報告并發送、歸案。4危險點分析及控制措施41高空墜落使用梯子應有人扶持或綁牢，超出地面1。5米的作業應系好安全帶。42高處落物傷人高處作業應使用工具袋，上下

18、傳遞物件應使用繩索拴牢傳遞，嚴禁拋擲。43剩余電荷傷人拆除試驗接線前應將變壓器的一、二次繞組對地放電44送電后變壓器套管末屏開路套管試驗后，套管末屏接線由拆除者負責恢復，并由專人進行檢查。45試驗過程中人身觸電加壓時不允許有交叉作業，試驗人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚。加壓過程中應有人監護并呼唱。46無載調壓開關不到位，導致接觸不良運行分接固定后應先將螺栓鎖定，再測直流電阻。47儀器操作人員感電試驗儀器的金屬外殼可靠接地，儀器操作人員必須站在絕緣墊上操作。 110(66、35）kV消弧線圈預防性試驗標準化作業指導卡1準備階段1.1接受工作任務根據計劃任務,確定工

19、作內容人.1.2查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況1.3調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗備件1.4填寫、簽發工作票各級人員審核工作票并保證工作票的正確15班前會1.5.1人員分工工作分工明確,落實作業人員責任1.5.2技術交底明確有關作業程序,試驗要求及標準.1.5.3危險點分析及措施進行作業危險點分析及采取安全控制措施,周密準確.1.6工器具試驗儀器的準備開工前一次性準備完畢,由專人負責檢查2作業階段2.1現場試驗準備階段2.1.1辦理工作許可手續辦理工作票,在現場工作許可人向工作負責人交待工作票及安全措施,工作負責人負責檢查安全措施.2.1.2列

20、隊宣讀工作票工作負責人交待工作票內容及危險點,經作業班人員確認后在工作票上簽字.2.1.3核對設備名稱及作業范圍.開始工作2.14布置現場安全措施試驗人員在工作地點裝設遮攔或圍欄,遮攔或圍欄與試驗設備高壓部分應有足夠的安全距離,向外懸掛“止步，高壓危險”標示牌215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，試驗接線牢固可靠，正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電器驗電，接試驗電源時不少于二人，一人接線，一人監護。217檢查儀表及試驗接線認真檢查試驗接線，表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場

21、試驗階段221直流電阻測試實測值與出廠值變化規律一致，與同溫下出廠值比較相應變化不大于2%.2.2.2繞組絕緣電阻與前一次同溫度比較無明顯變化。2.2.3本體介損不大于0。8%224電容型套管的絕緣,介損及電容量末屏對地不低于1000 M。20時的介損不大于1%。電容值與出廠值或上一次的的差別不大于±5%。23現場試驗結束階段231分析數據采用比較法進行綜合分析，試驗結果與歷年試驗數據比較無明顯變化，符合規程要求，判斷為合格。232拆除試驗接線及試驗電源拆除所有因試驗而接的導線，不留任何物品。233恢復因試驗拆除的引線恢復因試驗而拆的套管末屏接地引線。234清理試驗現場整理試驗儀器及

22、工具，并對現場進行清理。235對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。236離開試驗現場填寫試驗記錄工作班成員撤出現場，填寫檢修試驗記錄，試驗負責人簽字，并向運行值班及檢修工作負責人交待試驗結論。237作業結束辦理工作票終結手續。3結束階段召開班后會，總結安全質量與經驗教訓。數據及時輸入微機，整理試驗報告并發送、歸案。4危險點分析及控制措施41高空墜落使用梯子應有人扶持或綁牢，超出地面1。5米的作業應系好安全帶。42高處落物傷人高處作業應使用工具袋，上下傳遞物件應使用繩索拴牢傳遞，嚴禁拋擲。43剩余電荷傷人拆除試驗接線前應將變壓器的一、二次繞組對地放電44試驗過程中人身

23、觸電加壓時不允許有交叉作業，試驗人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚。加壓過程中應有人監護并呼唱。45儀器操作人員感電試驗儀器的金屬外殼可靠接地，儀器操作人員必須站在絕緣墊上操作。10kV電抗器預防性試驗標準化作業指導卡1準備階段1.1接受工作任務根據計劃任務,確定工作內容人.1.2查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況1.3調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗備件1.4填寫、簽發工作票各級人員審核工作票并保證工作票的正確15班前會1.5.1人員分工工作分工明確,落實作業人員責任1.5.2技術交底明確有關作業程序,試驗要求及標準.1

24、.5.3危險點分析及措施進行作業危險點分析及采取安全控制措施,周密準確.1.6工器具試驗儀器的準備開工前一次性準備完畢,由專人負責檢查2作業階段2.1現場試驗準備階段2.1.1辦理工作許可手續辦理工作票,在現場工作許可人向工作負責人交待工作票及安全措施,工作負責人負責檢查安全措施.2.1.2列隊宣讀工作票工作負責人交待工作票內容及危險點,經作業班人員確認后在工作票上簽字.2.1.3核對設備名稱及作業范圍.開始工作2.14布置現場安全措施試驗人員在工作地點裝設遮攔或圍欄,遮攔或圍欄與試驗設備高壓部分應有足夠的安全距離,向外懸掛“止步，高壓危險”標示牌215擺放儀器及試驗接線試驗人員在適當位置按一

25、定順序擺放儀器，試驗接線牢固可靠，正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電器驗電，接試驗電源時不少于二人，一人接線，一人監護。217檢查儀表及試驗接線認真檢查試驗接線，表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段221繞組絕緣電阻測試與前次同溫度下比較無明顯變化較。2.2.2直流電阻測試三相繞組直流電阻值相間相差不應大于三相平均值的4%，與同溫下產品出廠值比較相應變化不大于2%2.2.3工頻耐壓出廠值的85%23現場試驗結束階段231分析數據采用比較法進行綜合分析，試驗結果與歷年試驗數據比較無明顯變化，符

26、合規程要求，判斷為合格。232拆除試驗接線及試驗電源拆除所有因試驗而接的導線，不留任何物品。233恢復因試驗拆除的引線恢復因試驗而拆的套管末屏接地引線。234清理試驗現場整理試驗儀器及工具，并對現場進行清理。235對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。236離開試驗現場填寫試驗記錄工作班成員撤出現場，填寫檢修試驗記錄，試驗負責人簽字，并向運行值班及檢修工作負責人交待試驗結論。237作業結束辦理工作票終結手續。3結束階段召開班后會，總結安全質量與經驗教訓。數據及時輸入微機，整理試驗報告并發送、歸案。4危險點分析及控制措施41高空墜落使用梯子應有人扶持或綁牢，超出地面1.

27、5米的作業應系好安全帶。42高處落物傷人高處作業應使用工具袋，上下傳遞物件應使用繩索拴牢傳遞，嚴禁拋擲。43試驗過程中人身觸電加壓時不允許有交叉作業，試驗人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚。加壓過程中應有人監護并呼唱。44儀器操作人員感電試驗儀器的金屬外殼可靠接地，儀器操作人員必須站在絕緣墊上操作。110(66、35）kV電流互感器預防性試驗標準化作業指導卡1準備階段1.1接受工作任務根據計劃任務,確定工作內容人.1.2查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況1.3調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗備件1.4填寫、簽發工作票各級人

28、員審核工作票并保證工作票的正確15班前會1.5.1人員分工工作分工明確,落實作業人員責任1.5.2技術交底明確有關作業程序,試驗要求及標準.1.5.3危險點分析及措施進行作業危險點分析及采取安全控制措施,周密準確.1.6工器具試驗儀器的準備開工前一次性準備完畢,由專人負責檢查2作業階段2.1現場試驗準備階段2.1.1辦理工作許可手續辦理工作票,在現場工作許可人向工作負責人交待工作票及安全措施,工作負責人負責檢查安全措施.2.1.2列隊宣讀工作票工作負責人交待工作票內容及危險點,經作業班人員確認后在工作票上簽字.2.1.3核對設備名稱及作業范圍.開始工作2.14布置現場安全措施試驗人員在工作地點

29、裝設遮攔或圍欄,遮攔或圍欄與試驗設備高壓部分應有足夠的安全距離,向外懸掛“止步，高壓危險”標示牌215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，試驗接線牢固可靠，正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電器驗電，接試驗電源時不少于二人，一人接線，一人監護。217檢查儀表及試驗接線認真檢查試驗接線，表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段2.2.1繞組絕緣電阻與前一次同溫度比較無明顯變化。2.2.2介損充油型電流互感器本體介損不大于2。5%,tg%值與歷年同溫度下的數值比較不應有明顯的變化。

30、23現場試驗結束階段231分析數據采用比較法進行綜合分析，試驗結果與歷年試驗數據比較無明顯變化，符合規程要求，判斷為合格。232拆除試驗接線及試驗電源拆除所有因試驗而接的導線，不留任何物品。233恢復因試驗拆除的引線恢復因試驗而拆的套管末屏接地引線。234清理試驗現場整理試驗儀器及工具，并對現場進行清理。235對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。236離開試驗現場填寫試驗記錄工作班成員撤出現場，填寫檢修試驗記錄，試驗負責人簽字，并向運行值班及檢修工作負責人交待試驗結論。237作業結束辦理工作票終結手續。3結束階段召開班后會，總結安全質量與經驗教訓。數據及時輸入微機，

31、整理試驗報告并發送、歸案。4危險點分析及控制措施41高空墜落使用梯子應有人扶持或綁牢，超出地面1。5米的作業應系好安全帶。42高處落物傷人高處作業應使用工具袋，上下傳遞物件應使用繩索拴牢傳遞，嚴禁拋擲。43送電后互感器末屏開路試驗后，末屏接地由拆除者負責恢復，并由專人進行檢查。44試驗過程中人身觸電加壓時不允許有交叉作業，試驗人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚。加壓過程中應有人監護并呼唱。45儀器操作人員感電試驗儀器的金屬外殼可靠接地，儀器操作人員必須站在絕緣墊上操作。10kV真空開關預防性試驗標準化作業指導卡1準備階段1.1接受工作任務根據計劃任務,確定工作內容人

32、.1.2查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況1.3調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗備件1.4填寫、簽發工作票各級人員審核工作票并保證工作票的正確15班前會1.5.1人員分工工作分工明確,落實作業人員責任1.5.2技術交底明確有關作業程序,試驗要求及標準.1.5.3危險點分析及措施進行作業危險點分析及采取安全控制措施,周密準確.1.6工器具試驗儀器的準備開工前一次性準備完畢,由專人負責檢查2作業階段2.1現場試驗準備階段2.1.1辦理工作許可手續辦理工作票,在現場工作許可人向工作負責人交待工作票及安全措施,工作負責人負責檢查安全措施.2.1.2列隊宣讀工

33、作票工作負責人交待工作票內容及危險點,經作業班人員確認后在工作票上簽字.2.1.3核對設備名稱及作業范圍.開始工作2.14布置現場安全措施試驗人員在工作地點裝設遮攔或圍欄,遮攔或圍欄與試驗設備高壓部分應有足夠的安全距離,向外懸掛“止步，高壓危險”標示牌215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，試驗接線牢固可靠，正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電器驗電，接試驗電源時不少于二人，一人接線，一人監護。217檢查儀表及試驗接線認真檢查試驗接線，表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段

34、2.2.1絕緣電阻與前一次同溫度比較無明顯變化。2.2.2導電回路電阻符合制造廠要求或自行規定，建議不大于1。2倍出廠值。2.2.3真空度測量自行規定224交流耐壓斷路器主回路對地、相間、斷口耐壓值42KV 1min23現場試驗結束階段231分析數據采用比較法進行綜合分析，試驗結果與歷年試驗數據比較無明顯變化，符合規程要求，判斷為合格。232拆除試驗接線及試驗電源拆除所有因試驗而接的導線，不留任何物品。233恢復因試驗拆除的引線恢復因試驗而拆的套管末屏接地引線。234清理試驗現場整理試驗儀器及工具，并對現場進行清理。235對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。236離

35、開試驗現場填寫試驗記錄工作班成員撤出現場，填寫檢修試驗記錄，試驗負責人簽字，并向運行值班及檢修工作負責人交待試驗結論。237作業結束辦理工作票終結手續。3結束階段召開班后會，總結安全質量與經驗教訓。數據及時輸入微機，整理試驗報告并發送、歸案。4危險點分析及控制措施41試驗過程中人身觸電加壓時不允許有交叉作業，試驗人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚。加壓過程中應有人監護并呼唱。42儀器操作人員感電試驗儀器的金屬外殼可靠接地，儀器操作人員必須站在絕緣墊上操作。 10kV交聯電纜預防性試驗標準化作業指導卡1準備階段1.1接受工作任務根據計劃任務,確定工作內容人.1.2查閱

36、歷年試驗報告及相關規程掌握設備運行及缺陷情況1.3調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗備件1.4填寫、簽發工作票各級人員審核工作票并保證工作票的正確15班前會1.5.1人員分工工作分工明確,落實作業人員責任1.5.2技術交底明確有關作業程序,試驗要求及標準.1.5.3危險點分析及措施進行作業危險點分析及采取安全控制措施,周密準確.1.6工器具試驗儀器的準備開工前一次性準備完畢,由專人負責檢查2作業階段2.1現場試驗準備階段2.1.1辦理工作許可手續辦理工作票,在現場工作許可人向工作負責人交待工作票及安全措施,工作負責人負責檢查安全措施.2.1.2列隊宣讀工作票工作負責

37、人交待工作票內容及危險點,經作業班人員確認后在工作票上簽字.2.1.3核對設備名稱及作業范圍.開始工作2.14布置現場安全措施試驗人員在工作地點裝設遮攔或圍欄,遮攔或圍欄與試驗設備高壓部分應有足夠的安全距離,向外懸掛“止步，高壓危險”標示牌215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，試驗接線牢固可靠，正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電器驗電，接試驗電源時不少于二人，一人接線，一人監護。217檢查儀表及試驗接線認真檢查試驗接線，表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段2.2.1絕

38、緣電阻主絕緣電阻自行規定，三芯電纜外護套絕緣電阻每千米不應低于0。5M.2.2.2直流耐壓42UO 5min,耐壓5min時的泄漏電流不大于1min時的泄漏電流23現場試驗結束階段231分析數據采用比較法進行綜合分析，試驗結果與歷年試驗數據比較無明顯變化，符合規程要求，判斷為合格。232拆除試驗接線及試驗電源拆除所有因試驗而接的導線，不留任何物品。233恢復因試驗拆除的引線恢復因試驗而拆的套管末屏接地引線。234清理試驗現場整理試驗儀器及工具，并對現場進行清理。235對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。236離開試驗現場填寫試驗記錄工作班成員撤出現場，填寫檢修試驗記

39、錄，試驗負責人簽字，并向運行值班及檢修工作負責人交待試驗結論。237作業結束辦理工作票終結手續。3結束階段召開班后會，總結安全質量與經驗教訓。數據及時輸入微機，整理試驗報告并發送、歸案。4危險點分析及控制措施41試驗過程中人身觸電加壓時不允許有交叉作業，試驗人員應與帶電部位保持足夠的安全距離。試驗人員之間應口號聯系清楚。加壓過程中應有人監護并呼唱。42儀器操作人員感電試驗儀器的金屬外殼可靠接地，儀器操作人員必須站在絕緣墊上操作。43剩余電荷傷人試驗過程中，更換試驗引線時，應先對電纜充分放電，作業人員應戴好絕緣手套，試驗結束時，應對電纜充分放電，在被試電纜上加裝臨時地線，待電纜尾頭線接通后拆除。

40、 10kV 放電線圈高壓試驗標準化作業指導卡1準備階段11接受作業任務根據計劃任務，確定工作內容。12查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況。13調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗條件。14填寫、簽發工作票各級人員審核工作票并保證工作票的正確。15班前會151人員分工工作分工明確、落實作業人員責任。152技術交底明確有關作業程序、試驗要求及標準。153危險點分析及措施 進行作業危險點分析及采取安全控制措施，周密準確。1.6工器具、試驗儀器的準備開工前一次性準備完畢，由專人負責檢查。2作業階段21現場試驗準備階段211辦理工作許可手續辦理工作票，現場工作許可

41、人向工作負責人交待工作票及安全措施，工作負責人負責檢查安全措施。212列隊宣讀工作票工作負責人交待工作票內容及危險點，經作業班人員確認后在工作票上簽字。213核對設備名稱及作業范圍開始作業214布置現場安全措施試驗人員在工作地點裝設遮欄或圍欄，遮欄或圍欄與試驗設備高壓部分應有足夠的安全距離，向外懸掛“止步，高壓危險”標示牌。215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，儀器擺放整齊合理，試驗線連接牢固可靠、正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電筆驗電，接試驗電源時不少于二人，一人接線一人監護。217檢查儀表及試驗接線認真檢查試驗接線、表

42、計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段試驗標準危險點分析及控制措施221絕緣電阻不低于1000M。（1）工作人員在試驗過程中感電：加壓時不允許交叉作業。試驗人員應與帶電部位保持足夠的安全距離。加壓過程中應有專人監護并呼唱。（2）儀器操作人員感電：試驗儀器的金屬外殼可靠接地。2 3現場試驗結束階段231拆除試驗接線及試驗電源拆除所有因試驗而接的導線，不留任何物品。232清理試驗現場整理試驗儀器及工具，并對現場進行清理。233對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。234 作業結束離開試驗現場工作班成員撤出現場，辦理工作

43、票終結手續。235填寫試驗紀錄填寫檢修試驗記錄簿，試驗負責人簽字，并向運行值班負責人及檢修工作負責人交待試驗情況和試驗結論。3結束階段31結束工作任務召開班后會，總結工作完成情況，整理試驗報告并歸檔。10kV 氧化鋅避雷器高壓試驗標準化作業指導卡1準備階段11接受作業任務根據計劃任務，確定工作內容。12查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況。13調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗條件。14填寫、簽發工作票各級人員審核工作票并保證工作票的正確。15班前會151人員分工工作分工明確、落實作業人員責任。152技術交底明確有關作業程序、試驗要求及標準。153危險點

44、分析及措施 進行作業危險點分析及采取安全控制措施，周密準確。1.6工器具、試驗儀器的準備開工前一次性準備完畢，由專人負責檢查。2作業階段21現場試驗準備階段211辦理工作許可手續辦理工作票，現場工作許可人向工作負責人交待工作票及安全措施，工作負責人負責檢查安全措施。212列隊宣讀工作票工作負責人交待工作票內容及危險點，經作業班人員確認后在工作票上簽字。213核對設備名稱及作業范圍開始作業214布置現場安全措施試驗人員在工作地點裝設遮欄或圍欄，遮欄或圍欄與試驗設備高壓部分應有足夠的安全距離，向外懸掛“止步，高壓危險”標示牌。215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，儀器擺放整

45、齊合理，試驗線連接牢固可靠、正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電筆驗電，接試驗電源時不少于二人，一人接線一人監護。217檢查儀表及試驗接線認真檢查試驗接線、表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段試驗標準危險點分析及控制措施221絕緣電阻不低于1000M。（1）工作人員在試驗過程中感電：加壓時不允許交叉作業。試驗人員應與帶電部位保持足夠的安全距離。加壓過程中應有專人監護并呼唱。變更接線或試驗結束時，應將被試設備對地充分放電，并將升壓設備高壓端短路接地。（2）儀器操作人員感電：試驗儀器的金屬外殼可靠

46、接地。222直流1mA電壓與初始值或制造廠規定值比較，變化不應大于±55%。22375%U1Ma下的泄漏電流不大于50Ua。2 3現場試驗結束階段231拆除試驗接線及試驗電源拆除所有因試驗而接的導線，不留任何物品。232清理試驗現場整理試驗儀器及工具，并對現場進行清理。233對被試設備進行驗收工作負責人會同工作班成員檢查驗收現場恢復情況。234 作業結束離開試驗現場工作班成員撤出現場，辦理工作票終結手續。235填寫試驗紀錄填寫檢修試驗記錄簿，試驗負責人簽字，并向運行值班負責人及檢修工作負責人交待試驗情況和試驗結論。3結束階段31結束工作任務召開班后會，總結工作完成情況，整理試驗報告并

47、歸檔。110(66、35）kV 氧化鋅避雷器高壓試驗標準化作業指導卡1準備階段11接受作業任務根據計劃任務，確定工作內容。12查閱歷年試驗報告及相關規程掌握設備運行及缺陷情況。13調查周圍設備帶電情況及作業環境明確被試設備周圍的現場情況及試驗條件。14填寫、簽發工作票各級人員審核工作票并保證工作票的正確。15班前會151人員分工工作分工明確、落實作業人員責任。152技術交底明確有關作業程序、試驗要求及標準。153危險點分析及措施 進行作業危險點分析及采取安全控制措施，周密準確。1.6工器具、試驗儀器的準備開工前一次性準備完畢，由專人負責檢查。2作業階段21現場試驗準備階段211辦理工作許可手續

48、辦理工作票，現場工作許可人向工作負責人交待工作票及安全措施，工作負責人負責檢查安全措施。212列隊宣讀工作票工作負責人交待工作票內容及危險點，經作業班人員確認后在工作票上簽字。213核對設備名稱及作業范圍開始作業214布置現場安全措施試驗人員在工作地點裝設遮欄或圍欄，遮欄或圍欄與試驗設備高壓部分應有足夠的安全距離，向外懸掛“止步，高壓危險”標示牌。215擺放儀器及試驗接線試驗人員在適當位置按一定順序擺放儀器，儀器擺放整齊合理，試驗線連接牢固可靠、正確無誤。216接試驗電源電源位置由工作負責人或運行人員指定，用萬用表或低壓驗電筆驗電，接試驗電源時不少于二人，一人接線一人監護。217檢查儀表及試驗接線認真檢查試驗接線、表計倍率、量程、調壓器零位及儀表的開始狀態，均正確無誤，通知所有人員開始試驗。22現場試驗階段試驗標準危險點分析及控制措施221絕緣電阻不低于2500M。（1）試驗人員靜電感電：試驗人員
