測量工操作規程2013年修改版

1、測量工操作規程（ 2013 年修改版）測量工操作規程（ 2013 年修改版）一、上崗條件第 1 條必須學習煤礦安全規程和煤礦測量規程 ，掌握 井下工作的一般安全知識和專業業務知識，熟悉儀器性能，掌握其操 作辦法，熟悉現場工作情況和有關的作業規程，了解工作地點的具體 要求；經專業技術培訓并考核合格方可上崗。第 2 條必須掌握測繪資料整理計算方法、圖紙?zhí)罾L及對算等 項工作。二、安全規定第 3 條嚴格執行 測繪法，遵守煤礦安全規程，按照煤 礦測量規程中各項技術要求及國家有關規定進行操作、匯總測量資 料。第 4 條觀測要求應視等級、工程類別而定。各項觀測限差， 均應符合國家有關規范及煤礦測量規程的規定

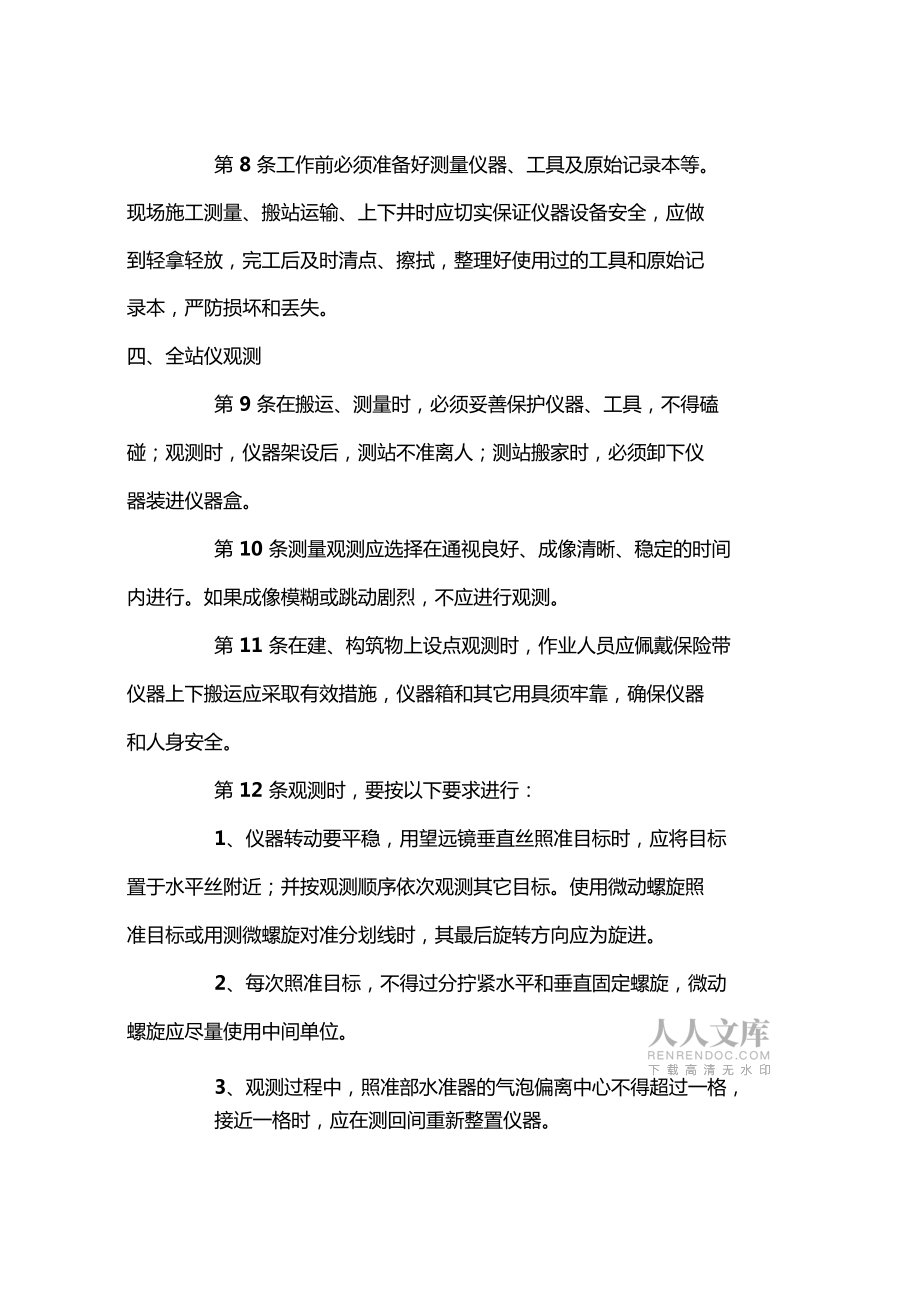

2、和要求。第 5 條不得在地質測量、成果計算、資料匯總、圖紙繪制、 統計、工作總結中弄虛作假。第 6 條測量工作以施工設計、規程、任務通知單為依據。對 于沒有書面依據的測量工作，測量工有權拒絕執行。三、測量準備第 7 條觀測前，應根據工程需要，合理選擇測繪儀器，并按規程規定進行各項檢驗與校正第 8 條工作前必須準備好測量儀器、工具及原始記錄本等?，F(xiàn)場施工測量、搬站運輸、上下井時應切實保證儀器設備安全，應做 到輕拿輕放，完工后及時清點、擦拭，整理好使用過的工具和原始記 錄本，嚴防損壞和丟失。四、全站儀觀測第 9 條在搬運、測量時，必須妥善保護儀器、工具，不得磕 碰；觀測時，儀器架設后，測站不準離人

3、；測站搬家時，必須卸下儀 器裝進儀器盒。第 10 條測量觀測應選擇在通視良好、成像清晰、穩定的時間 內進行。如果成像模糊或跳動劇烈，不應進行觀測。第 11 條在建、構筑物上設點觀測時，作業人員應佩戴保險帶 儀器上下搬運應采取有效措施，儀器箱和其它用具須牢靠，確保儀器 和人身安全。第 12 條觀測時，要按以下要求進行：1、儀器轉動要平穩，用望遠鏡垂直絲照準目標時，應將目標 置于水平絲附近；并按觀測順序依次觀測其它目標。使用微動螺旋照 準目標或用測微螺旋對準分劃線時，其最后旋轉方向應為旋進。2、每次照準目標，不得過分?jǐn)Q緊水平和垂直固定螺旋，微動 螺旋應盡量使用中間單位。3、觀測過程中，照準部水準器

4、的氣泡偏離中心不得超過一格， 接近一格時，應在測回間重新整置儀器。4、當望遠鏡旋轉超過了要觀測的目標時，必須旋轉一周后重 新照準，不得反向旋轉。（一）地面三角測量和精密導線測量第 13 條觀測前應清除覘標、腳架周圍雜草，并根據土質情況 采取打腳樁或其它措施，使腳架穩固。觀測時應避免日光照射，以便 于操作和保證測角精度。第 14 條方向觀測要選擇一個距離適中、 通視良好、成像清晰， 并與測站大致等高的方向作為零方向。第 15 條水平角觀測各測回， 應均勻地分布在度盤和測微器上 的不同位置。度盤和測微器的變換位置應按規程規定的度盤表進行。第16條在垂直角超過士 30寸，每測回間應重新整置儀器，使

5、水準氣泡居中， 或者采取在觀測過程中， 加入垂直軸傾斜改正的方法。第 17 條觀測寸的補測、聯測、重測和取舍及觀測限差、記錄 格式都必須嚴格執行有關規范的規定。第 18 條三、四等三角測量水平角的觀測，一般應采用方向觀 測法，其操作程序如下：1 、在測站上將儀器嚴格整平、對中。2、全站儀望遠鏡照準零方向目標，對好度盤和測微器。3、順時針旋轉照準部12周后，精確照準零方向目標，讀取水平度盤和測微器讀數（重合對徑分劃線二次，每重合一次讀一次數）4、順時針旋轉照準部，精確照準第二個方向目標讀數，然后再依次照準第3、第4、第n個方向進行觀測讀數，最后歸位到 零方向。5、縱轉望遠鏡，逆時針旋轉照準部 1

6、2周后,精確照準零方 向目標，按本條第 3 款讀數。6、逆時針方向旋轉照準部，依次觀測其余各方向目標，最后 歸零（方向數不超過 3個時不歸零）。以上操作為一個測回。第 19 條精密導線測量的水平角觀測， 其方法和操作程序與三 角測量相同，只有兩個方向時應測左、右角。在總測回?cái)?shù)中，以奇數 測回和偶數測回（各為總測回?cái)?shù)的一半） ，分別觀測導線前進方向的左 角和右角。觀測右角時，仍以左角起始為準變換度盤位置。（二）井下導線測量第 20 條在井下觀測時應遵守以下安全規定：1 、在主要運輸大巷及運輸石門等運輸繁忙地段，須提前和有 關單位聯系停止運輸；其它巷道和工作面的運輸設施影響觀測時，亦 應立即停止運

7、行。2、在有架線巷道和電力設施的地點施測時，應特別注意人和 儀器的安全，必要時應停電作業。3、在上、下山等坡度較大巷道作業時，應事先聯系停止工作面施工、禁止行車，然后方可施測。第 21 條井下導線水平角觀測， 應按規程的規定選用測回法或復測法。第 22 條測回法一個測回操作步驟如下：1、在測站上將儀器嚴格整平、對中。2、照準后視目標，安置水平度盤的讀數略大于 0o。3、順時針旋轉照準部照準前視目標，讀取度盤讀數。4、縱轉望遠鏡照準前視目標，讀取度盤讀數。5、逆時針旋轉照準前視目標，讀取度盤讀數。第 23 條復測法一次復測步驟如下：1、在測站上將儀器嚴格整平，對中。2、照準后視目標，安置水平度盤

8、為 Oo,固定度盤，打開復測 器。3 、順時針旋轉照準部前視目標， 讀取度盤讀數， 關閉復測器。4、縱轉望遠鏡照準后視目標， 固定度盤不讀數， 打開復測器。5、逆時針旋轉照準部照準前視目標，讀取度盤讀數。第 24 條風速過大，對中困難的地段，可采用鏡上光學對中， 或采用擋風措施以確保對中精度。第 25 條設點困難或邊長過短時，為保證測角精度，可采用三 架法施測。（三）三角高程測量第 26 條地面三、四等三角高程測量垂直角的觀測，一般將觀測方向分成若干組，每組包括24個方向，分別進行觀測；若通視條 件不佳，也可以分別對每一個方向進行連續觀測。第 27條每一個方向的觀測， 要在垂直度盤的兩個位置上

9、進行。第 28 條各方向垂直角觀測的照準部位， 須按規范規定的有關 符號記入手簿。第 29 條在進行垂直角觀測前， 應將照準部水準器整置測法一 次；在每次進行垂直度盤讀數以前，必須將垂直度盤上的氣泡精確調 至中央。第 30 條觀測過程中，當發現指標差的絕對值大于 30o 時應進 行校正；已測完的一個完整測回，若其它各項符合限差要求，仍可使 用。第 31 條垂直角度觀測的限差與重測應嚴格執行規范規定。第 32 條觀測結束，必須量取覘標和儀器水平軸至中心的高度。第 33 條井下基角高程測量同時要測量儀器后和前視高。 并量 測該點至底板高度。（四）施工測量第 34 條用經緯儀施工放線， 標定次數和其

10、它限差嚴格按有關 規程要求確定；每次必須采用兩個鏡位標定，取其平均位置；嚴禁用 一個鏡位標定。第 35 條土建施工中，用經緯儀以及坐標法、支距法或交會法 等放樣后，應對各軸線間的幾何關系進行檢查，無誤后方可使用。第 36 條用經緯儀標定巷道中腰線時， 必須采用兩個鏡位進行。（五）井下水準測量第 37 條井下水準測量一般采用兩次儀器高方法觀測， 其操作 程序如下：1、用圓水準器將儀器粗略整平，前后標尺距離大致相等。2、將望遠鏡照準后視標尺，旋轉傾斜螺旋，使符合水準氣泡 兩端影像精密重合，用中絲讀取后視標尺讀數。3、照準前視標尺，轉動傾斜螺旋使水準氣泡精密居中，用中 絲讀數取前視標尺讀數。4、變換

11、儀器高，依上述步驟重新進行操作。五、特殊操作第 38 條嚴禁擅自進入盲巷、 舊巷或已停止作業的掘工作面進 行測量。第 39 條在有架空線的巷道中進行測量或掛線時， 要有防止觸 碰架空線的措施；需要在巷道頂作業時，必須斷電后再進行作業。第 40 條在特殊地點搞測量作業，必須編制專項措施，報總工 程師批準。第 41 條掘進巷道貫通前，綜合機械化掘進巷道在相距 50 米， 其它巷道相距 30 米前，必須下達貫通通知單，并按規定經有關部門簽 字，下發，并必須留底備查。六、記錄第 42 條外業觀測記錄必須做到記錄真實、注記明確、整潔美觀、格式統一。第 43 條一切原始觀測值和記事項目， 必須在現場用鉛筆

12、或鋼 筆記錄在規定格式的外業手冊中。嚴禁補憶補記。第 44 條一切數字、文字記載應正確、清楚、整齊、美觀。凡 更正錯誤，均應將錯字整齊劃去，在其上方填寫正確的文字或數字， 禁止涂改、轉抄、擦改。第 45 條在記錄過程中，要耐心、認真、細致、精力集中。七、計算第 46 條內業計算前必須對外業觀測記錄進行全面審核， 確認 無誤肯精度符合規程要求后，方可進入下一階段工作。第 47 條觀測成果計算必須堅持對算。計算、對算或檢查者都 應在計算成果表上簽字。第 48 條用計算機進行內業計算時，應遵循以下原則：1、計算程序必須經過驗證，可靠后方可使用，并應符合煤 礦測量規程或其它有關規程的要求。2、所有的計算過程的檢驗結果都要妥善保存。3、用于計算機
