2、檢注意事項 1611.3.2 、各氣室壓力運行額定 1611.3.3、HGIS設備日常運行巡視檢查內容： 1611.4、CT 機構1711.4.1、CT操作機構使用注意事項 1711.4.2、CT機構故障分析及處理 17附： SF6 特性 18本廠110 KV開關站ZHW6-126/T2000-40復合式組合電器是用六氟化硫氣體作 為絕緣和滅弧介質的氣體絕緣金屬封閉成套組合電器。由斷路器、隔離開關、接地 開關、電流互感器、電壓互感器、避雷器、母線、進出線套管或電纜終端盒等高壓 電器元件組成。包括進線間隔、出線間隔、測量和保護間隔等。與（架空）母線和 饋線配合使用。11.1、設備主要技術參數11

3、.1.1、HGIS間隔的基本參數（國產/進口）序號名稱單位標準值國產ABB1額定電壓kV1261262額疋電流出線A25002500進線250025003額疋工頻1min耐受電壓相對地kV230275斷口3003154額定雷電沖擊耐受電壓峰值（1.2/50卩s）相對地kV550650斷口6507505額定短路開斷電流kA406額定短路關合電流kA1007額定短時耐受電流及持續時間kA/s40/440/38額定峰值耐受電流kA1009輔助和控制回路短時工頻耐受電壓kV210無線電干擾電壓N< 50011噪聲水平dB< 8512SF6氣體壓力（20°C表壓）斷路器室Mpa0.

4、 613每個隔室SF6氣體漏氣率%/年< 0.5< 114SF6氣體濕度有電弧分解物隔室交接驗收N-/L< 150長期運行< 300允許值無電弧分解物隔室交接驗收< 250長期運行允許值< 50015局部放電試驗電壓kV1.1 X 126/ J 31.1 X 145/ J 3每個隔室PC< 5每單個絕緣件< 3套管< 5電流互感器< 516供電電源控制回路VDC220輔助回路VDC22017使用壽命年> 3018檢修周期年> 2011.1.2、斷路器序號名稱單位標準值ZHW-126PASS1滅弧方式自能式2布置形式臥式3斷

5、口數14額定電壓kV1261265額定電流A250025006主回路電阻卩Q< 807溫升試驗電流A1.1Ir8額疋工頻1min耐受電壓斷口kV300315對地2302759額定雷電沖擊耐受電壓（1.2/50斷口kV650750卩s)對地55065010額定短路開斷電流kA4011額定短路關合電流kA10012額定短時耐受電流及持續時間kA/s40/440/313額定峰值耐受電流kA10014開斷時間ms60 ± 515合分時間ms60 ± 516分閘時間ms36 ± 317合閘時間ms70 ± 1518重合閘無電流間隙時間ms300 ±

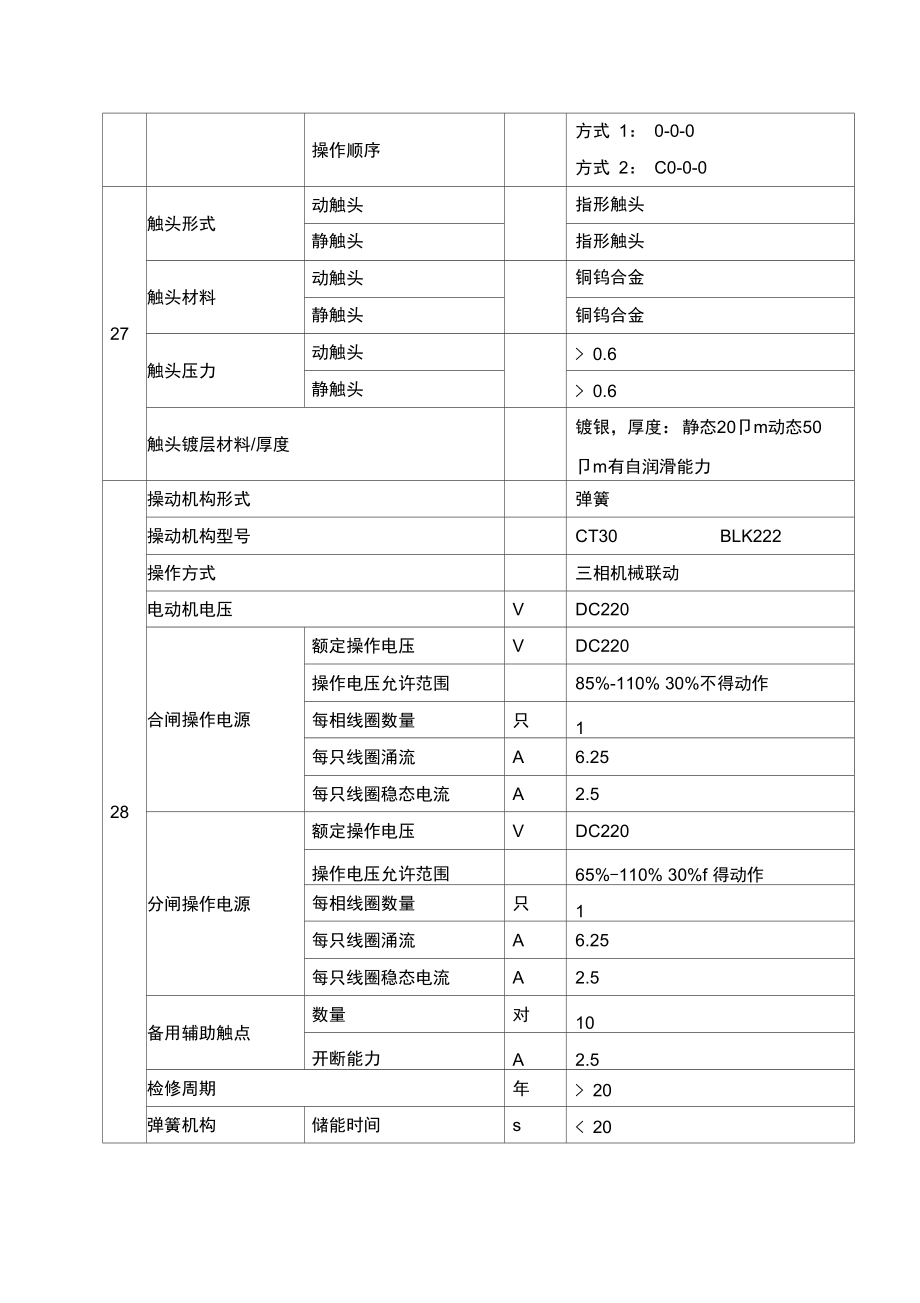

6、 1519分、合閘平均速度分閘速度m/s5± 0.5合閘速度3± 0.520分閘不同期性ms< 221合閘不同期性ms< 322機械穩定性次1000023額定操作順序0-0.3s-C0-180s-C024現場開合空載變壓器能力空載變壓器容量MVA50空載勵磁電流A0.5 15試驗電壓kV126145操作順序10X 0和 10X( CO25現場開合空載線路充電電流試驗試驗電流A31.5試驗電壓kV126145試驗條件線路原則上不得帶有泄壓設備，如 電抗器、避雷器、電磁式電壓互感 器等操作順序10X( O-0.3S-CO)26失步關合和開斷能力開斷電流kA10試驗電

7、壓kV2.0 X 126/732.0 X 145/( 3操作順序方式 1： 0-0-0方式 2： C0-0-027觸頭形式動觸頭指形觸頭靜觸頭指形觸頭觸頭材料動觸頭銅鎢合金靜觸頭銅鎢合金觸頭壓力動觸頭> 0.6靜觸頭> 0.6觸頭鍍層材料/厚度鍍銀，厚度：靜態20卩m動態50卩m有自潤滑能力28操動機構形式彈簧操動機構型號CT30BLK222操作方式三相機械聯動電動機電壓VDC220合閘操作電源額定操作電壓VDC220操作電壓允許范圍85%-110% 30%不得動作每相線圈數量只1每只線圈涌流A6.25每只線圈穩態電流A2.5分閘操作電源額定操作電壓VDC220操作電壓允許范圍65

8、%-110% 30%f 得動作每相線圈數量只1每只線圈涌流A6.25每只線圈穩態電流A2.5備用輔助觸點數量對10開斷能力A2.5檢修周期年> 20彈簧機構儲能時間s< 2011.1.3、隔離開關序號名稱單位標準值1型號ZHW-126PASS2額定電壓kV1261263額定電流A250025004主回路電阻卩Q< 205溫升試驗電流A1.1Ir6額疋工頻1min耐受電壓斷口kV300315對地2302757額定雷電沖擊耐受電壓斷口kV650750(1.2/50 卩 s)對地5506508額定短時耐受電流及持續時間kA/s40/440/39額定峰值耐受電流kA10010分、合閘

9、時間分閘時間ms< 2合閘時間< 211分、合閘平均速度分閘速度m/s< 1.5合閘速度< 1.512機械穩定性次> 30001000013開合小電容電流值A(chǔ)114開合小電感電流值A(chǔ)0.515開合母線轉換電流能力轉換電流A1600轉換電壓V10開斷次數次10016觸頭觸頭形式梅花觸頭觸指Rmm> 2屏蔽直徑dpmm> 117觸頭開距> 54觸頭鍍層材料/厚度鍍銀，厚度：靜態20卩m動態50卩m有自潤滑能力觸指片數n2617操動機構形式或型號電動并可手動電動機電壓VDC220控制電壓VDC220允許電壓變化范圍85%-110%操作方式三相機械聯動備

10、用輔助觸點數量對10開斷能力A2.511.1.4、接地開關（三工位）序號名稱單位標準值1型號ZHW-126PASS2額定電壓kV1261453額定電流A250025004額定工頻1min耐受電壓斷口kV300315對地2302755額定雷電沖擊耐受電壓（1.2/50 卩 s）斷口kV650750對地5506506額定短時耐受電流及持續時間kA/s40/440/37額定峰值耐受電流kA1008機械穩定性次> 3000100009觸頭觸頭形式梅花觸頭觸指Rmm2屏蔽直徑dpmm117觸頭開距mm54觸頭鍍層材料/厚 度鍍銀，厚度：靜態20卩m動 態50卩m有自潤滑能力觸指片數n廠家提供10操

11、動機構形式或型號電動彈簧并可手動電動機電壓VDC220控制電壓VDC220允許電壓變化范圍85%- 110%備用輔助觸占八、數量對8開斷能力A2.511.1.5、電壓互感器序號名稱標準值ZF10-126PASS MO-1261布置形式外置2型式或型號電磁式：JDQXH-126電磁式：JDQXF-1453額定電壓比110/ 0.1 / 0.1 川 / 十/0.1kV v 3 v3孕/凹/0.1kVV3 V34準確級0.2/0.5/3P100/100/200VA0.5/3P100/150VA5接線組別開口Y/Y/Y6二相不平衡度1V7低壓繞組1min工頻耐壓3kV8額定電壓因數1.2倍連續，1.5

12、倍30s11.1.6、電流互感器序號名稱標準值ZHW-126PASS1型式或型號電磁式2布置形式外置3繞組額定電流比300/1A500/1A額定負荷20VA/20VA/20VA20VA/20VA/20VA準確級10P20/10P20/0.510P20/0.5/0.2S保安系數FSFS54鐵芯材料鐵基納米微晶合金5磁密1T11.1.7、避雷器序號名稱單位標準值1型式或型號氧化鋅型：YH5WZ-108/2812布置形式外置3額定電壓kV1264持續運行電壓kV79.65標稱放電電流（8/20卩s）kA106陡坡沖擊電流下殘壓（1/10卩s）kV2977雷電沖擊電流下殘壓（8/20卩s）kV2668

13、操作沖擊電流下殘壓（30/60卩s）kV2269直流1mA參考電壓kV> 1481075%直流1mA參考電壓下的泄露電流卩A廠家提供11工頻參考電壓（有效值）kV23012工頻參考電流（峰值）mA廠家提供13持續電流全電流mA廠家提供阻性電流卩A廠家提供14長持續時間沖擊線路放電等級2耐受電流方波電流沖擊A600154/10卩s大沖擊耐受電流kA10016動作負載廠家提供17工頻電壓耐受時間特性廠家提供18千伏額定電壓吸收能力kJ/kV廠家提供19壓力釋放能力kA/s40/0.211.1.8、套管及絕緣子a.套管序號名稱單位標準值1型式復合絕緣2材料硅橡膠（HTV3額定電壓kV1454額

14、定電流A25005額定耐受電流及持續時間kA/s40/36額定峰值耐受電流kA1007額定工頻1min耐受電壓（相對地）kV2308額定雷電沖擊耐受電壓峰值（1.2/50卩s）（相對地）kV5509爬電距離mm不小于390610套管頂部金屬帶電部分的相間最小凈距mm> 100011規定機械負荷SML10KN*M12最大機械負何MML10KN*M13最大運行壓力MSP0.6MPab.絕緣子序號名稱單位標準值1型式或型號盆型環氧樹脂2安全系數大于3倍設計壓力32倍額定相電壓下，泄漏電流卩A5041.1倍額疋相電壓下，最大場強kV/mm< 1.511.1.9、殼體序號名稱單位標準值1材質

15、鑄鋁合金2外殼破壞壓力鑄鋁合金：5倍的設計壓力焊接鋁合金：3倍的設計壓力3溫升試驗電流A1.1 I r可以接觸部分K< 20可能接觸部分K< 30不可接觸部分K< 504外殼耐燒穿的電流kA40能力時間s0.35焊接系數要求焊接系數為0.7 ,端蓋處的焊接系數要小于0.76防爆膜的設置有11.1.10、SF6氣體序號名稱單位標準值1濕度mg/g82純度%> 99.811.2、HGIS設備的結構及工作原理11.2.1、總體結構ZHW6-126/T2000-40復合 式組合電器是將斷路器、隔離一接地開關連成一體 封閉于金屬殼體內，充SF6氣體絕緣,并與（架空）母線和饋線配合

16、使用，除主母 線為三相共筒結構外，其余元件均為分相式結構，利用這些標準元件可以組裝成 用戶要求的各種間隔，一般每個間隔設有一個就地控制柜，各元件控制回路的二 次部分都集中配置在控制柜中。ZF10-126/T2500-40的氣體系統可以劃分為若干隔室：斷路器隔室，母線隔室, 進線和隔離開關隔室、電壓互感器隔室和避雷器隔室等。隔室與隔室之間六氟化硫 氣體不相通，分界部位在法蘭外圈用紅色不干膠帶纏繞一圈標示，而隔室間六氟化 硫氣體相通部位在法蘭外圈用黃色不干膠帶纏繞一圈標示。11.2.2、部件結構1、斷路器斷路器間隔的整體結構如圖1所示，三個極柱安裝在共同的基座上?；?裝在一個底座上，底座內裝有

17、彈簧操動機構?？刂乒癜惭b在底座上面，內裝控制 單元。機構的輸出桿與中相的拐臂相連。1. 極柱 2. 上出線端 3. 下出線端 4. 控制柜 5. 基座 6. 底座圖 1 斷路器總體結構圖單極結構原理如圖 2 所示，靜觸頭部分由一個環氧樹脂澆注的支柱絕緣子支承在外殼的頂 部。動觸頭由一個環氧樹脂澆注的支柱絕緣子支承在外殼的底部，且與絕緣拉桿 和拐臂盒相連。滅弧室為熱膨脹室并帶有輔助壓氣室的自能滅弧結構，滅弧過程 以自能吹弧為主，壓氣滅弧為輔。在合閘位置，主回路從上出線插頭經靜觸頭、動觸頭、氣缸和中間觸頭到下 出線插頭。分閘操作時，絕緣操作桿在分閘彈簧的作用下，使動弧觸頭、噴口、氣缸、 拉桿等一起

18、快速向下運動。在運動中，靜主觸頭和動主觸頭首先分離，接著靜弧 觸頭和動弧觸頭分離，產生電弧。在開斷短路電流時，由于電流大，故弧觸頭間 的電弧能量大，弧區熱氣流流入熱膨脹室，在熱膨脹室內進行熱交換，形成低溫 高壓氣體；此時，由于熱膨脹室壓力大于壓氣室壓力，故單向閥關閉。當電流過 零時，熱膨脹室的高壓氣體吹向斷口間使電弧熄滅。在分閘過程中，壓氣室內的 氣體開始被壓縮，但達到一定的壓力時，底部彈性釋壓閥打開，一邊壓氣，一邊 放氣，使機構不必要克服更多的壓氣反力，從而大大的降低了操作功。開斷小電 流時（通常在幾千安以下），由于電弧能量小，熱膨脹室內產生的壓力小。此時壓 氣室的壓力高于熱膨脹室內的壓力，

19、單向閥打開，被壓縮的氣體向斷口處吹去。 在電流過零時，這具有一定壓力的氣體吹向斷口使電弧熄滅。合閘操作時，絕緣操作桿向上運動，推動動觸頭、氣缸及其它可動部件亦向上 運動，此時，六氟化硫氣體迅速進入壓氣缸內。在合閘過程中，動、靜弧觸頭首先 接通，然后主動靜觸頭接通，完成合閘操作1. 支柱絕緣子2.靜觸頭座3靜弧觸頭4.靜主觸頭5.噴口 6.氣缸7.動弧觸 頭8.中間觸頭9.下支撐座10.絕緣拉桿11.支柱絕緣子12.外殼13.拐臂箱14.外拐臂15.下出線插頭16.上出線插頭圖 2 單極滅弧室結構圖CT彈簧機構的結構與原理（詳見CT彈簧機構說明書）合閘彈簧儲能：電機接通啟動，使合閘彈簧儲能。儲能

20、到位后，合閘摯子扣 住，保持儲能狀態；同時讓電機離合。合閘操作：合閘脫扣線圈在接到合閘命令后，將合閘摯子解扣，合閘彈簧釋 放能量，使拐臂帶動輸出桿完成三相合閘動作。在合閘過程中，分閘彈簧被帶動 儲能。合閘完成后，拐臂被分閘摯子扣住，斷路器處于合閘狀態并準備分閘。分閘操作：分閘脫口線圈接到分閘指令后，將分閘摯子解扣。滅弧室內的運 動部件在分閘簧的作用下向下運動。在分閘快要到底的時候，機構緩沖器開始起 作用，吸收分閘操作的能量，同時起分閘限位作用。2、隔離開關 隔離開關分為快速隔離開關和一般型隔離開關。快速隔離開關具有開合母線 轉移電纜和母線充電電流開斷能力，配用電動彈簧操動機構；一般型隔離開關僅

21、 在回路無電流的情況下操作，可配用電動機操動機構隔離開關本體為單相封閉式，三相聯動，可實現角型（ GR型）布置和直線型 （GL型）布置，其結構如圖5所示，三相共用一臺操動機構，由連桿將三相的轉 動拐臂連接起來，它是通過拐臂帶動絕緣拉桿實現動靜觸頭分合閘操作。隔離開 關的分合閘位置可以由操作拐臂與隔離開關制動螺釘之間的間隙確定。3、接地開關接地開關分為快速接地開關和工作接地開關。快速接地開關配電動彈簧操動 機構，具有關合短路和開合感應電流的能力。工作接地開關配電動機操動機構， 作為檢修時的安全保護。接地開關本體為單相封閉式。三相聯動，三相共用一臺操動機構，本體通過 密封軸拐臂及連桿與操動機構相連

22、，其結構如圖 5 所示。接地開關與隔離開關和 斷路器之間設有電氣聯鎖，以防止誤操作的發生。4、操動機構電動機操動機構是由電動機、傳動機構、微動開關和輔助開關等組成。它是由電動機帶動蝸桿、蝸輪轉動，使隔離開關和接地開關通過連桿系統實現分合閘 操作。電動彈簧操動機構是由電動機、傳動機構、貯能彈簧、緩沖器、微動開關和 輔助開關等組成。它是由電動機帶動蝸桿、蝸輪轉動，再帶動拐臂轉動使彈簧壓 縮儲能，當彈簧能量釋放時，帶動機構的輸出軸轉動，通過連桿系統使隔離開關 和接地開關實現分合閘操作。電動操動機構和電動彈簧操動機構都可以就地手動操作。11.3、運行操作與檢查維護11.3.1、HGIS設備日常巡檢注意

23、事項1、進入GIS室進行設備巡回檢查時，應先將排風機打開，對室內進行排氣， 然后再進入室內，以防SF6氣體泄露。2、用1000V搖表測量主回路對地絕緣電阻應大于 1000兆歐，輔助回路和控制 回路對地絕緣電阻應大于2兆歐。3 、在環境溫度20r時，設備內SF6氣體的含水量應在氣體充入24小時后進行 測量，整個氣室氣體濕度應不大于 150卩L/L。4、操作接地開關（ES合、分閘前，確認接地保護銷已從機構中拔出。11.3.2、各氣室壓力運行額定氣室名稱額定壓力報警壓力報警壓力閉鎖壓力斷路器氣室MPa0.600.550.550.50其它氣室MPa11.3.3、HGIS設備日常運行巡視檢查內容：主要是
