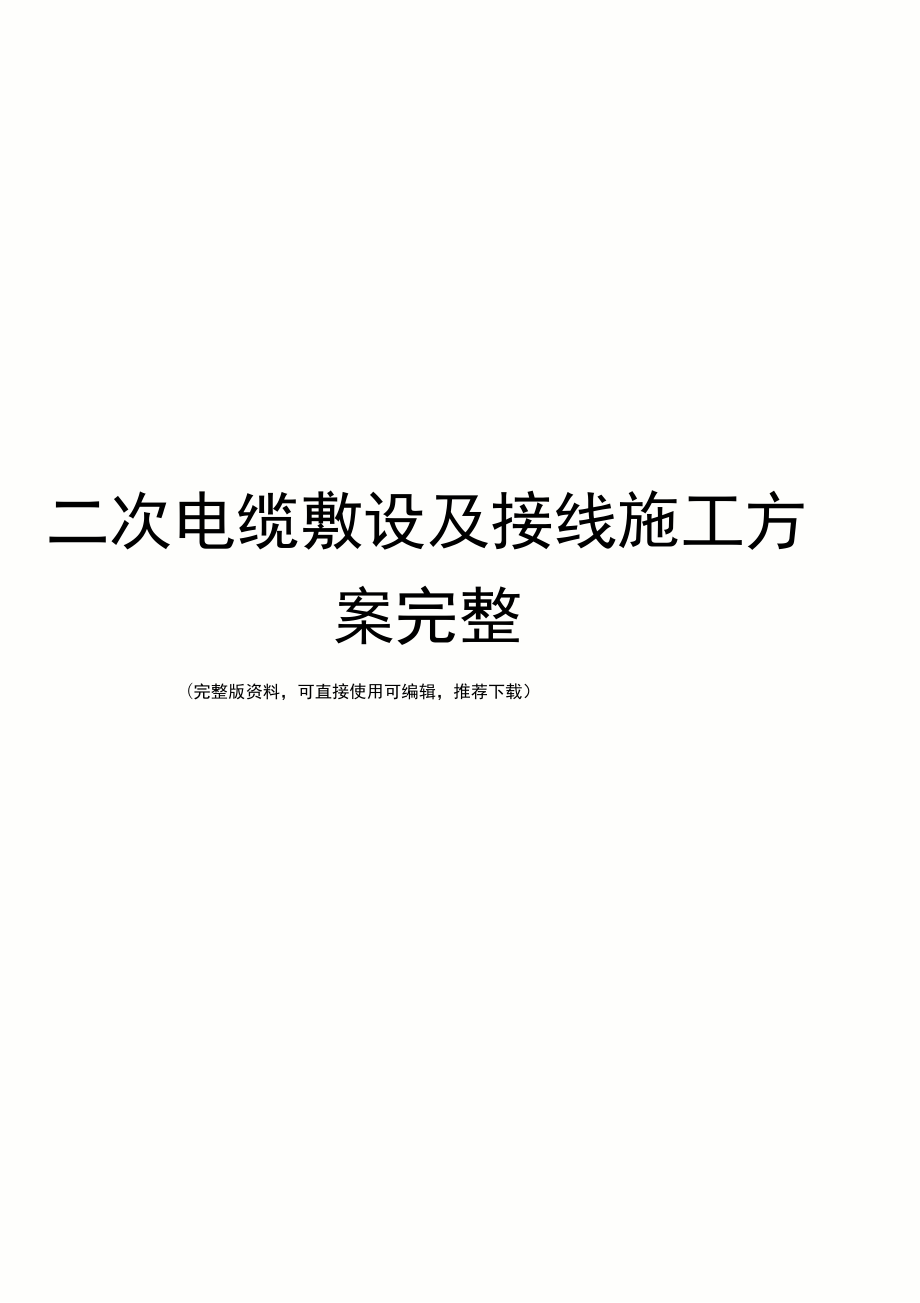

二次電纜敷設及接線施工方案完整

1、二次電纜敷設及接線施工方案完整（完整版資料，可直接使用可編輯，推薦下載）110kV 桂花變電站擴建工程二次電纜敷設及接線施工方案批 準：審 核：編 寫 :廣州南方電力建設集團日 期：二 00 六年三月概述：為完善 110KV 桂花變電站二次電纜安裝技術規范 ,使該站在二次電纜安裝方面形成一個統一、規范的標準 ,特制定本規定。一、準備工作1、檢查設計圖紙、二次電纜清冊是否齊備。2、熟悉設計圖紙、二次電纜清冊 ,弄清每條電纜的作用 .3、打印好電纜牌 ,電纜牌要求： 采用廣電集團新的標識牌樣， 電腦打印.寫明電纜編號、規格、起點和終點。具體規格如下：編號:1S YH 111起點：10KV#1PT巨

2、 終點：公用柜規格：ZF KVVP2722 14X2. 54、現場檢查，施工現場應滿足以下條件：(a) 、所有電纜溝土建應已結束，電纜溝蓋板應完整齊全，排水暢 通。(b) 、電纜豎井、電纜層的電纜支架已全部按圖施工完畢。(c) 、施工道路暢通無阻，雜物清理干凈。5、施工工器具的準備工作全面。二、電纜支架的制作安裝1、鋼材應平直，無明顯扭曲，下料誤差應在 5mm 范圍內,切口應 無卷變、毛刺。2、支架應焊接牢固，無顯著變形。各橫撐間的垂直凈距與設計的偏差不應大于 5mm。3、金屬電纜支架必須進行防腐處理，先涂防腐漆，再涂銀漆。4、電纜支架應該安裝牢固，橫平豎直，各支架的同層橫檔應在同 一水平面上

3、，其高低偏差不應大于 5mm.5、電纜支架全長均應有良好的接地。三、電纜管的加工及敷設1、電纜管不應有穿孔、裂紋和顯著的凹凸不平，內壁光滑，金屬 管不應有銹蝕 ,硬塑料管不能用在過高或過低的場所，其機械強 度要滿足要求 .2、電纜加工關口無毛刺和尖銳棱角，制彎后不應有裂縫和顯著的凹凸現象，其偏差不應大于外徑的10%.3、電纜管敷設安裝牢固，支持點不應超過 3米,PVC管長度超過30 米時要加伸縮節。4、電纜管的聯接應牢固， 密封應良好。金屬電纜管不宜直接對接，PVC 管聯接插入深度應為管徑的 1。11.8倍,并保證牢固以及密 封良好。5、金屬電纜管應有良好的接地 ,金屬電纜管應涂防腐漆，再涂銀

4、 漆。6、金屬電纜管應全部安裝敷設并固定完畢后 ,才能穿電纜禁止穿完 電纜后才做彎管和焊接的工作。四、電纜的敷設1、檢查電纜的型號、規格長度是否符合設計的要求。2、合理選擇電纜放線線架和鋼軸，其機械強度應滿足電纜盤的重 量。3、施工負責人應明確電纜清冊的內容，根據設計要求合理安排各 種電纜規格的敷設，按順序、長度和數量進行施工。4、工作負責人要熟識施工路徑、 各種保護屏等電氣設備準確位置， 并向施工人員作技術交代、 任務清楚 ,分配每個人所負責的位置。5、敷設電纜時電纜應從電纜放線盤的上端引出，不應使電纜在支 架上及地面摩擦拖拉，使電纜破損。6、敷設電纜時要做好臨時標識 ,寫上編號和起止點 .

5、7、在電纜溝內敷設電纜時要排列整齊 ,水泥電纜支架 （金屬支架） 應先放下層、再放上層，在十字交匯口、丁字交匯口處避免交 叉。敷設按照工藝要求、合理。8、在電纜豎井、電纜層放電纜要預先設計好敷設順序，原則是在 拐彎處、電纜進出口處前后電纜避免交叉。9、電纜支持點的距離水平為 800 mm,垂直為1000mm,最小彎 曲半徑為 10 倍電纜外徑 .I 0 、電纜在一般支架上敷設不宜超過一層,電力電纜與控制電纜不應配置在同一層支架上。II 、電纜固定綁扎處要統一、整齊美觀 .12、電纜的預留長度按規定為柜高加柜寬,不能過長 .13、電纜全部放完后, 檢查電纜溝、 隧道、豎井、建筑物、 盤（柜） 以

6、及穿入管子出入口應封閉,管口應密封。五、電纜的安裝接線1、電纜的開剖：（a）、開剖點要正確，同一控制室各屏電纜整理排列時 ，電纜開剖 點對地高度要一致 ,統一為屏底對上 30cm。(b) 、在開剖電纜最里層時，用力不能太大防止誤傷電纜芯。2、電纜屏蔽層接地：(a) 、電纜屏蔽層要求兩邊接地，在控制室一端要接到專用銅地 網上，一條地線壓一個 ?6 閉口線耳，在接地銅排上一根螺絲最 多接三個線耳。(b) 、在控制室外的柜子、端子箱電纜的屏蔽層接地線接到接地銅 排上，端子箱沒有接地銅排時，要制作一條接地銅排以供接地 用。(c) 、接地引出線應使用截面積2. 5mm2的黃綠多股軟線.(d) 、開剖電纜

7、時應使屏蔽層比鋼夾層預留長出 15mm,然后把屏 蔽層后翻到鋼夾層上，用 #0 號砂紙磨去氧化層，再上一層錫， 用接地引出線剝?nèi)ネ鈱雍缶o密纏繞 23圈后擰緊收口，用電烙 鐵焊在屏蔽層上 ,冷卻后套上電纜護套頭。(e) 、電烙鐵不能超過100W，焊接時間要盡量短，以防止溫度過 高損壞電纜內層，焊接時不能用酸性焊錫膏 .(f) 、接地引出線接地一側的制作應在電纜排列到位并固定好后再 做,用?6的閉口線耳壓接后接地。3、電纜對芯套線編號：(a)、電纜芯不能單憑電纜本身的芯編號來確定其回路編號，必需 通過電池燈(萬能表、對線器)對芯確認后 ,才套芯編號(俗稱“豬 仔套”)。(b) 、芯編號統一采用電腦

8、打印，要求是雙編號，先打印電纜編號，再打印回路編號，中間用“*”隔開,例如：“ 1ZBI31興133", 對于 CT 到端子排這一側的線編號則不用寫電纜編號， 應寫組別 和回路編號，例如：“ 1K1興A411 ”。4、電纜的拉直 :為了使電纜接好后整齊美觀， 電纜接入之前必須要 拉直，用鉗子在電纜芯末端鉗緊用靜力把電纜芯拉直。5、電纜的排位：同一屏的所有電纜經以上步驟做好后就可以進行 電纜排位 ,根據電纜進出屏的實際位置對電纜進行排位整理、固 定，原則是整齊、美觀不交叉 ,電纜頭高度一致。6、電纜掛牌：電纜排好位固定后就可以掛電纜牌，電纜牌規格前 面已有規定 ,掛接的材料用耐腐蝕的尼

9、龍線,預留相同的長度(10cm 左右 )。7、電纜的接線：(a) 、每根電纜單獨用扎帶綁扎，不同電纜不能綁在一起，每根接入 的電纜芯根據設計端子排圖在相應位置抽出。(b) 、電纜芯接入的方式是：每根芯在排好的各電纜層下面往屏外 抽出，再兜過電纜外面接到端子排上。(c) 、盤、屏內的導線連接的各種連接方式(螺栓、插接、焊接、 壓接)都要牢固，不能有中間接頭。(d) 、每個接線端子的每側接線宜為一根，不得超過兩根,對于插接端 子，不同截面的兩根導線不得接在同一端子上 .(e) 、對于螺栓連接端子，線耳的彎線方向應與螺絲旋轉方向一致 當接兩根導線時，中間應加平墊子。8、備用芯的處理：每根電纜的備用芯

10、分別用扎帶扎好一直伸到屏 頂，以防備用 .9、接線后的檢查 :在屏內接線完成后 ,要根據設計端子排圖重新核 對一次，以檢查接線是否有錯。六、有關二次電纜安裝的技術知識在進行二次電纜安裝時，雖然是根據設計采用各種設備材料， 電纜接入也是根據有關設計圖紙 ,但是一些有關的技術知識也應該知 道,以防止在設計沒有或不清晰明確時造成錯誤。1、交流單芯電纜不得單獨穿入鋼管內。2、強弱電回路不能使用同一根電纜，并應分別成束分開排列。3、交、直回路不能使用同一根電纜。七、文明施工、環境保護方面1、在施工現場設“可回收雜物箱 "及“廢物箱 " ，在控制電纜開皮 及接線的過程中線頭等雜物，按性

11、質裝入箱內。2、施工和生活垃圾應放到指定地點集中處理 , 嚴禁隨意傾倒污染 環境。3、做好施工環境保護措施，材料、工器具及雜物不要亂丟亂放， 保持施工現場整潔，根據環保要求和公司有關規定，做到工完、 料凈、場地清。目部110KV 桂花變電站工程項日 期；二 00 六年三月分布式光伏發電項目電纜架空敷設及直埋施工措施工程日期： 2021 年 5 月 15日、施工及工程概況國家電投集團開封發電分公司2.9MWp光伏電站項目位于開封發電分公司新老廠范圍電站場址交通便利具有良好的示范條件。擬建電站主要由匯集站、 升壓變、逆變器及光伏組件組成。老廠區運輸公司車庫樓為 1 根 Y ZRC-YJV22-0.

12、6/1kV-3 X 150mm2 , 運輸公司修理車間樓為 1 根 ZRC-YJV22-0.6/1kV-3 X 150mm,運輸公司辦公樓樓為 1 根 ZRC-YJV22-0。6/1kV3X 150mm,單身公寓樓為 1 根 ZRC-YJV2 0。6/1kV-3 X 70mm,自行 車庫樓為1根ZRC-YJV22-0 6/1kV-3 X 150mm,廠區東停車場東部為光伏匯集 區路面下無電纜溝，全部直埋敷設，溝寬0.9m，深1m.沿途主要穿過廠區東停車場東部一片空地。1 箱變到 2箱變?yōu)橐桓?ZRCYJV22-6/10kV 370電力電纜。 #2箱變到#3箱變?yōu)橐桓?ZRCYJV22-6/10

13、kV 395電力電纜。3 箱變到匯集站為一根 ZRC-YJV226/10kV 3 120電力電纜。二、施工準備（1）機具準備 敷設電纜用支架及軸、導鏈、鋼絲繩、大麻繩、絕緣搖表、皮尺、鋼鋸、 手捶、無線對講機、手持擴音喇叭、煨管器、開孔器、套絲機、壓線鉗、銼、 電錘、焊割工具、剝線鉗、萬用表及一些電工常用工具。（2）人員準備及責任分工項目負責人 : 魏小杰 項目技術負責人：宋濤 安全管理負責人 : 李建德放電纜工人 :3040人（3）材料準備鋼絲繩、電纜掛鉤（u型卡子）、PVC管1 ）型號、規格符合設計要求；2 ）鋼絲繩、外壁良好、均勻,銹蝕等現象 ;3 ） u 型卡子外壁表面光潔,無裂紋、毛

14、刺、飛邊、砂眼、氣泡、變形等 缺陷；4 套接管件（直管接頭）的長度,不小于管外徑的 2.5 倍；5 ） PVCt內暢通，無雜物；6 ）各種附件尺寸,符合設計規定；絕緣導線的型號、規格必須符合設計要求，并有出廠合格證。鋼帶線、護 口、壓線帽等均符合要求。產品應有材質檢驗證明及產品合格證、生產廠家資質證明書等，并報請監 理工程師認可 .(4) 現場準備 土建必須完成電纜溝槽土方開挖及磚砌電纜溝土建工程，預埋件符合設計 要求，過路預埋套管制作完畢，現場必須清理干凈無集水，安裝人員及施工機 具及所用材料必須全部到位。2、施工時間計劃1) 5 月 10 日前完成電纜溝清理 .2) 5 月 5日至 5月

15、15日完成電纜溝打通和電纜穿線繩放置。3) 5 月 10日至 5月 15日安裝完成支架預埋和過路管制作。4) 5 月 15日至 5 月 30 日完成電纜敷設。5) 6 月 5 日完成制作電纜終端頭接頭 .6) 6 月 5 日至 6月 10日完成電纜耐壓檢查及壓接線頭。三、施工措施及操作工藝1、磚砌電纜溝溝及直埋段溝槽土方開挖直埋段溝槽寬90cm深1.0m.溝壁砌磚時做好電纜的預埋.2、電纜敷設1) 電纜敷設前，原先預埋橫穿電纜溝內的電纜必須做特別處理，接近 溝底的電纜兩頭橫向延伸開挖，將電纜盡量壓向溝底，接近地面的電纜盡 量抬起，使電纜能夠順利從溝里通過。2) 電纜敷設時 , 放置必須穩妥，鋼

16、軸的強度和長度應與電纜盤重量和寬 度相配合。敷設前應按設計和實際路徑計算每根電纜的長度 , 合理安排每盤 電纜，減少電纜浪費。在帶電區域內敷設電纜時，應有可靠的安全措施， 并有施工方案后方可進行施工。 電纜敷設時 ,不應損壞電纜溝。 并聯使用的 電力電纜其長度、型號、規格宜相同。3) 電纜敷設時 , 應先在電纜盤上對電纜進行絕緣檢查，合格后方可進行施工。電纜應從盤的上端引出 , 不應使電纜在支架上及地面摩擦拖拉。 電 纜上不得有鎧裝壓扁、電纜絞擰、護層折裂等未消除的機械損傷，并及時 裝設標志牌，放電纜時分段分根施工，每人肩扛長度約11。5m當放到50-70m時,再回到起點放50 70m圈起來，

17、以此類推向前推進,端頭部位用 導聯向前拉 , 如當天不能放完的電纜，應對電纜頭進行防潮處理 , 對已放完 的電纜也要做好防潮處理 .4）電纜與電纜之間應保持有 3050MM、可距。電纜敷設排列應整齊， 水平敷設的電纜，首尾兩端、轉彎兩側及每隔56米處采用尼龍扎線帶進 行固定。電纜起點及終點的予留長度為配電箱周長的一半。5）電纜與配電箱開關端子壓接時，應采用與電纜相同規格的線鼻子進行壓 接，具體施工應符合規范規定電纜支架及電纜保護鎧必須與接地線或 PE線可 靠連接。電纜終端頭、電纜接頭、拐彎處、隧道及人井內等地方，電纜上應裝設標志牌.6）電纜進入電纜溝、建筑物、盤（柜）以及穿入管子時，出入口應封

18、閉， 管口應密封.電纜敷設完畢后，應及時清除雜物，蓋好蓋板。必要時，尚應將蓋 板縫隙密封.7）電纜穿管時，管道內部應無積水，且無雜物堵塞。穿電纜時，不得損傷 護層,可采用無腐蝕性的潤滑劑（粉）。電纜排管在敷設電纜前，應進行疏通， 清除雜物.穿入管中電纜的數量應符合設計要求；交流單芯電纜不得單獨穿入鋼 管內，同一回路不得分開穿管。8）直埋電纜的埋置深度應符合下列要求：電纜表面距地面的距離不應小于 0。7m。在引入建筑物、與地下建筑物交 叉及繞過地下建筑物處，可淺埋，但應采取保護措施.電纜與其它管道之間平行和交叉時的最小凈距，應符合下表規定.管道類別平行凈距交叉凈距一般工藝管道0。40.3易燃易爆

19、氣體管道0。50。5熱力管道有保溫層0.50。3無保溫層1。00.59）直埋電纜的上、下部應鋪以不小于100mm厚的沙層，并加蓋紅磚，其覆 蓋寬度應超過電纜兩側各50mm。沙子中不應有石塊或其它硬質雜物。直埋電 纜在直線段每隔50100m處、電纜轉彎處、進入建筑物等處，應設置明顯的方 位標志或標樁。直埋電纜回填前，應經隱蔽工程驗收合格?；靥钔翍?yīng)分層夯實。10）電纜終端及接頭制作時，應嚴格遵守制作工藝規程，在室外制做電纜 終端與接頭時，其空氣相對濕度宜為 70%及以下；當濕度大時，可提高環境溫 度或加熱電纜。制做塑料絕緣電力電纜終端與接頭時，應防止灰塵、雜物落入 絕緣內。做到不在霧或雨中施工，在

20、施工現場應備有消防器材11）電纜線芯連接金具，應采用符合標準的連接管和接線端子，其內徑應 與電纜線芯緊密配合 ,間隙不應過大； 采用壓接時， 壓接鉗和模具應符合規格要 求, 電力電纜接地線應采用銅編織線。 剝切電纜時不應損傷線芯和保留的絕緣層 附加絕緣的包繞、裝配、熱縮等應清潔。12）剖開導線絕緣層時，不應損傷芯線；芯線連接后，絕緣帶應包纏均勻 緊密，其絕緣強度不應低于導線原絕緣層的絕緣強度；電纜工程施工后，應進行各回路的絕緣檢查，絕緣電阻值應符合現行規范 規定，并應作好記錄。四、成品保護1、材料到達現場后要注意防雨、防銹運到現場后要注意分類放平放直， 不要有折彎。2、電纜到達現場應放置不易被

21、碰撞的地方 , 順好電纜頭，不要把雨水灌入 電纜芯內。五、質量保證及管理的措施1、現場設專職質檢員，在質檢員的全面督促下進行施工 , 施工班組必須貫 徹自互檢交接檢檢查制度 . 一般部位質檢員要進行復查，重要部位進行嚴查 , 以 免發生質量事故。2 、施工準備期間認真熟悉圖紙，作好施工圖會審和施工組織設計的編制。 嚴格按照施工方案和國家施工及驗收規范進行施工。3 、密切與土建、 配合，加強聯系、理順施工程序， 相互創造必要施工條件 , 并嚴格做好工序交接驗收工作。4 、積極創造條件，合理安排交叉作業，為了搶時間，安裝與土建, 可同步進行施工。5 、進場設備材料半成品，必須堅持入庫檢查驗收制度，

22、材料設備應具有材 質證明及合格證，無材質合格證的材料設備不得用于此工程。6、本分部工程質量控制點為通電試驗前的各項檢查記錄必須完成， 并有操 作者、檢查人員的簽名 .六、質量標準1、保證項目：電纜絕緣電阻值符合施工規范規定。電纜敷設嚴禁有絞擰、 護層斷裂和表面嚴重劃傷等缺損。2、基本項目：電纜轉彎和分支處不紊亂，走向整齊清楚，標志牌清晰齊全防燃、隔熱要求的電纜保護措施完整。3、電纜最小允許彎曲半徑見下表序號電纜種類最小允許彎曲半徑1無鉛包鋼鎧護套的橡皮絕緣電力電纜10D2有鋼鎧護套的橡皮絕緣電力電纜20D3聚氯乙烯絕緣電力電纜10D4交聯聚氯乙烯絕緣電力電纜15D5多芯控制電纜10D注：D為電

23、纜外徑管路敷設允許偏差項目允許偏差項目項目彎曲半徑或允許1管子最小彎曲半徑配管種類及管徑明MM> 6D暗MM> 10D2管子彎曲處的彎扁度< 0.1D3明配管水平、垂直 敷設任意2米段內平直度3MM拉線、尺量、吊線垂直度3MM七、安全及注意事項1、橫穿車行道和人行道的電纜溝槽必須全封閉，夜間掛紅色警示燈，并做好行人安全通道的周邊防護2、電纜及托盤安排專人看管 , 防止電纜被偷盜及托盤傾倒；3、電纜施工前須將電纜事先排列好，劃出排列圖表 ,按圖表施工 .電纜敷 設時，必須專人指揮發令，其他人等必須遵從號令行事。敷設完后應敷設一根 整理一根，卡固一根。4、電纜絕緣檢查時 , 電纜

24、的另一頭必須安排人員看護，設置拉線，懸掛不 得有人靠近標牌 , 完畢后應對電纜各相對地進行放電，并及時做好各項記錄 .5、送電調試前必須將所有用電設備置于斷開狀態，并做好安全用電的技 術措施（ 如懸掛有電危險、注意安全的標牌） 。6、焊工施焊時，要開動火證 , 有人監護和配備滅火器材。7、扶梯應有防護腳、防護滑繩，使用角度為6070度為宜。嚴禁使用缺 檔、斷檔扶梯。8、使用切割機時，首先檢查防護罩是否完整，后部嚴禁有易燃易爆物品， 切割機不得代替砂輪磨物。9、 電動工具的接零或接地要齊全有效，隨機開關靈敏可靠, 電源線長度控 制在標準范圍內，并不得有接頭，以符合不同的使用要求。10、手持電動工

25、具絕緣電阻應大于 2兆歐,施工中并要配置漏電保護開關， 嚴禁不用插頭而用電線直接插入插座內。11、熔化焊錫、錫塊，要防止爆濺。12、 噴燈不得漏氣、漏油堵塞，不得在易燃、易爆場所點火使用, 工作完 畢, 滅火放氣。13、剔槽打眼時，錘頭不得松動，鏟子應無卷邊、裂紋，戴好防護眼鏡。 樓板、磚墻打透眼時，板下、墻后不得有人靠近 .14、電纜敷設時 , 凡有登高作業需要的 , 相關施工人員必須佩帶合格的安全 帶，腳手架必須驗收合格后使用 .15、吊裝作業必須有合格的起重指揮人員進行統一指揮，并設好周邊放回 措施.在施工中有不清楚部分， 隨時與施工員、質量檢查員及有關技術人員聯系， 關鍵問題隨時請監理

26、工程師、業主及技術質量部取得聯系 .一、 概述1。1 工程概況烏海20MW光伏項目范圍內的全部土建建筑、安裝及調試工程。包括光伏場區內、外建、構筑物包括與其配套的暖通、給排水、電照、消防、圍墻等土建施工及光伏場區內支架、設備安裝、調試工程。所有設備的卸車、保管。場外、內道路、升壓站安裝工程、場內外集電線路(含 光伏場區至升壓站線路 ) 、陣列基礎、變配電基礎、交通維護工程、支架、 設備安裝工程及其它工程土建建筑及安裝工程施工 , 變電站、光伏區單體、 分系統、整套啟動調試等直到光伏電站全部帶電運行1.2 施工依據1。2.1 電氣裝置安裝工程電氣設備交接試驗標準 (GB50150-91)1.2

27、。2電氣裝置安裝工程盤、柜二次回路結線施工及驗收規范 (GB5017192)1.2 。3電氣裝置安裝工程低壓電器施工及驗收規范 (GB50254-96)1。3 施工安全執行標準1.3.1 電力建設安全工作規程 DL 5009。 31997。1。3。2電業安全工作規程 (發電廠和變電所電氣部分 )DL 40891。1.3.3 中國電網公司頒發的： 安全生產工作規定。1.3.4 安全生產監督規定 。1.3。5 電網公司變電站安健環設施標準 (QCSG1 00012004)。1.3.6 電網公司防止人身傷亡事故十項重點措施 。二. 施工前的準備2.1 施工的組織：施工負責人：曹昌厚施工技術負責人：

28、王雪峰施工安全負責人：陳春強2。2 施工機具準備：序號工器具名稱數量狀 況1焊機及焊接工具一套良好2手電鉆二把良好3絕緣電阻測試儀.一-臺良好4萬用表兩塊良好5步話機四套良好6二次接線工具十套良好7放線架兩套良好8電纜卡鉗一把良好2.3 施工條件準備：2。3.1對全體工作人員進行施工前的安全教育，學習并熟悉本施工方案；2.3。2施工現場的高壓柜安裝結束，電纜到貨齊全；2。3.3清理電纜通道完畢；清理施工運輸通道暢通；2。3。4組織好工作人員，準備好所有工器具、材料等.2。3.5明確分工、做好施工安全技術交底.三. 施工工序流程3。1開關柜保護測控裝置檢查，符合設計要求；3.2 開關柜端子盒端子

29、排廠家接線，符合圖紙要求；3.3 開關柜廠家配置的小母線完整，接線位置明確：3。5 電纜敷設工藝流程 :核查電纜規格數量T確定電纜敷設位置T確定電纜走向T清理電纜溝道T做好電纜標志T電纜外觀及絕緣檢查T按施工圖電纜清冊敷 設T電纜整體排扎T端頭防護.3.6 二次電纜頭制作及接線工藝流程：接線單元電纜核對T電纜頭高度確定T開電纜T屏蔽地線 焊接T熱縮頭制作T電纜芯拉直T電纜排布T電纜兩側線芯校對T電纜芯接入T各屏柜的屏蔽地線接線T孔洞封堵。四、施工步驟4.1 電纜敷設4.1 。 1 根據現場實際情況，準備施工所須的材料和施工機具。4。2。 2 按照電纜清冊 , 檢查電纜到貨數量、規格 ,發現問題

30、，及時 提交監理 , 督促供貨單位補充缺項。4。1。 3 準備好放線架、必要的通訊工具。選擇最佳電纜敷設地點， 按確定的電纜走向，組織人員敷設電纜 .4.1。 4 要敷設的每條電纜，在電纜的起始端和結束端，要牢固的綁 扎好電纜臨時標號，并做好防水措施，以免在接線時造成錯誤。4。1。5 布置好電纜溝道內、中間、尾端看守人員，在電纜拖拽的 過程中 , 保持用力一致，慢速行進。4.1。6 在電纜拐彎處，施工人員應站立在彎道的外側，防止由于電 纜行進中受力時，造成人員受傷 .4。1.7 電纜敷設到位后，要做好臨時固定措施。電纜的預留部分， 應保持在屏頂位置，不應預留太多長度，以免造成浪費。4。2 二次

31、接線4。2.1 在進行二次接線前，首先應核對本屏端子排是否符合設計圖 紙要求，核對端子數量和規格是否符合設計，核對可連端子連接位 置應正確 , 接地點端子應有明顯的接地線標志；4。2.2 按照先后次序排列電纜 , 剝離鋼鎧、剝離護套、剝離銅包絕 緣、松散線芯、拉直線芯、使用熱縮管制作電纜頭、校線和套標號 頭、排線、接線的工作順序進行電纜接線。4。2。3 電纜線芯的切剝長度應滿足端子可進部分的長度 , 應有適量 的金屬外漏部分，以保證線芯完全接入端子。4.2.4 每條電纜的芯線在接入端子前 , 必須經過校線后 , 再套入標號 管.每個端子上最多只能接入兩條線芯 , 一般都應該是一條線芯 .4.2

32、.5 如果是需要進行圍圈的線芯 , 其圍圈的旋轉方向應為順時針， 并與螺栓緊固的旋轉方向一致。4。2。6 電纜的屏蔽接地線 , 應壓接線耳后 , 整齊的連接在屏內的接地 排上.4.2.7 整個端子排的電纜接線，一定要保證橫平豎直，彎曲度一致 , 整體工藝美觀，連接可靠 .4。 2.8 做好電纜掛牌，并保證掛牌的正確性。做好屏柜的電纜進入 口的防鼠封堵 , 封堵要嚴密，且應美觀。五、施工技術措施：5。1 電纜敷設技術措施5。1。 1 電纜敷設開始后，施工人員首先從簽發人員處領取標志 牌，標志牌掛好后， 應將起點、 終點兩個標志牌用透明塑料帶包扎， 以防雨水和臟污 .5.1.2 電纜敷設的基本原則

33、應先長后短。5。1。3 電纜敷設時應排列整齊，不宜交叉，加以固定 , 并及時裝 設標志牌。5。1.4 電纜終端頭，電纜接頭，豎井兩端應掛標志牌 .5.1.5 電纜在首末兩端拐彎處，以及直線部分每隔10米處，應加以固定。 5.1.6 動力電纜應放上層，控制電纜應放下層。5。1。7 電纜敷設時 , 電纜應從電纜盤的上端引出。人工勻速拖拽。5.1.8 導引線穿管的電纜， 在敷設前應疏通電纜管， 清除雜物， 電 纜敷設完畢 , 管口應密封。5.1 。9 穿入管中電纜的數量應符合設計要求。5.1 。10電纜最小彎曲半徑應符合 GB50168 92電氣裝置安裝工程 電纜線路施工及驗收規范的規定。5.2 二

34、次接線技術措施5.2.1 二次接線作業開始前 , 應用端子排圖，校核所在屏柜的電纜數 量是否齊全，規格是否正確。5。2.2 應用端子排圖校核廠家端子排配置是否與設計圖紙一致。 進行二次接線的正確性核對工作，嚴格按設計圖要求接線 .5.2.3 檢查導線與電氣元件連接牢固可靠 , 柜內的導線不應有接頭， 導線線芯應無損傷 . 柜內電纜線芯 , 應按垂直或水平有規律的配置， 不得任意歪斜交叉連接，備用線芯長度應留有適當余量，并做絕緣 包扎處理。5。2。4 電纜與端子用螺絲連接時，其方向應與螺栓的旋緊方向一 致，采用其他方法連接時 , 如插接、焊接、壓接 , 均應保證接線可靠， 且不得超過允許的芯數，

35、每個接線端子的每側接線不許超過兩根。 為保證連接可靠，在兩根中間應加平墊，對于插接式端子，不同截 面的兩根導線不得接同一端子上。5.2.5 按圖施工，接線正確；a ) 電纜芯線與端子排連接不論采取什么連接方式，均應牢固可+,靠；b ) 線芯不應有接頭和損傷 ;c) 線芯兩端均應有回路編號，端子頭正面打印回路編號 ;d) 配線應整齊、清晰、美觀 , 導線絕緣應良好、無損傷；e) 每個端子接線宜為一根，最多不能超過 2 根;f) 二次回路接地應設專用螺栓。5.2.6 引入盤內的電纜及芯線應符合下列要求：a) 引入的電纜應排列整齊，避免交叉，固定牢靠，不得使所接 的端子受機械應力；b) 使用靜態控制

36、保護等邏輯回路的控制電纜應采用屏蔽電纜， 其屏蔽應按設計要求接地；c) 盤內的電纜芯線應按垂直或水平有規律地配置 , 不得任意歪斜 交叉，備用芯應留有適當余量 ;d) 強弱電回路不應使用同一根電纜；e ) 在油污環境，應采用耐油的絕緣導線。5。2.7 盤內配線，電流回路不應小于4mm其他回路不應小于2.5mm。對于電子原件及弱電回路可采用不小于1.5mm的導線。5。 2.8 用于可動部位的導線應符合下列要求：a) 應采用多股軟導線 , 而且應留有適當余度；b) 線束外面應有加強絕緣層；c) 與電器或端子連接時 , 端部應絞緊，并應加終端鼻子或搪錫 , 不得松散斷股；5。 2.9 安裝好的電氣元

37、件必要時應校對其內部接線?？梢园凑瞻?裝接線圖或展開圖進行校線 . 如果使用安裝接線圖 , 一定要與展開 圖核對無誤后才能進行 . 進行盤(柜 )內部校線應使用萬用表的電阻 檔或者風鳴器檔位進行。5。 2。 10 電纜的二次接線 ,講求工藝統一、美觀 . 標號清晰、掛牌 正確、回路接線符合設計要求。六、施工安全措施6.1 電纜敷設安全措施6.1.1 敷設電纜時 , 電纜盤應架設牢固平穩，盤緣與地面距離不應小 于100mm電纜從盤的上方引出，引出端鎧裝如有松散應予綁扎。6。1。2 敷設電纜應由專人指揮，統一行動，并有明確的聯系信號 .6.1.3 在高處敷設電纜，施工人員必須戴安全帶，并應有相應的

38、安 全作業防范措施。6.1 。 4電纜穿管時， 入口側防止將手帶入管內 , 出口側人員不得正面 接引 .6。1.5 敷設電纜時，在遂道夾層的人員應戴安全帽，拐彎處的施 工人員應站在電纜外側。6。1.6 任何人員在任何場地均不得在電纜上行走。6。1。 7 電纜穿入帶電盤內 ,必須有人接應，以防觸及帶電部位，并 應做好隔離措施。6。1。 8 在電纜敷設前 , 技術員應按圖紙將電纜清冊核對正確。應 按電纜敷設的先后次序，將電纜清冊內的電纜另列清單 .6.1 。 9 敷設電纜前和結束后電纜溝、夾層內應清理干凈，蓋板要 齊全。6。2 二次接線安全措施6.2 。 1 在剝離電纜護套和銅包絕緣時應防止刀子傷

39、手，同時不能 傷及電纜芯線和絕緣層。6.2.2 剝離后的電纜護套和廢棄的填充物要及時清理， 不得在主控 制室堆積，當日工作完畢應及時清理干凈 .6.2 。 3做好禁止煙火的標志和配置滅火器材的防火措施6。3施工危險點分析及對策序號工作內容危險點控制措施1屏柜在施工現場的搬運1.屏柜在現場搬 運過程中壓傷 工作人員。1。1屏柜在進入工作現場前，工作負責人會冋工作人員確定 搬運的路線，明確工作地點和安全注意事項。1。2在搬運屏柜前清理相關通道.1。3在屏柜的搬運過程中應配備足夠的人員。1。4為施工人員配備手套。2就位二次 屏柜手電鉆傷人1。1鉆孔時嚴禁戴手套施工2。屏柜側倒2.1二次屏柜搬移動程中

40、應配備足夠的人員及選擇正確的施 工方法。3二次電纜 敷設1。 電纜盤轉運過 程中壓傷工作人 員。1。1電纜盤轉運時事先明確路線，配備足夠的人員。2.交叉作業時被其 他專業施工人員誤 傷2.1在施工中嚴格注意頭頂?shù)那闆r，防止咼空落物傷人。2。2施工人員必須戴合格的安全帽.3.敷設電纜被電纜 支架刮傷或碰傷。3。 1在敷設電纜前應將電纜支架的尖角處用布包好。3。2施工人員應作好防刮傷的措施 .4電纜頭制作1。開電纜時刀劃傷1.1在開電纜時應戴手套。嚴禁將電纜放置在膝蓋部位做襯 墊.2。制作電纜頭時被 煬傷1.2制作電纜頭過程中熱源設備應遠離工作人員和通道.烘烤熱縮時調整好溫度。5二次線接線1.交叉

41、作業時被其 他專業施工人員誤 傷1。1在施工中嚴格注意頭頂?shù)那闆r，防止咼空落物傷人。1。2施工人員必須戴合格的安全帽。七、安全注意事項7.1工作場地附近的帶電設備要設置明顯的警示牌 7。2施工中必須使用合格的工具 7.3帶電拆接線時應防止觸電。7。4施工電源應有合格的漏電保護開關7.5嚴禁使用無蓋刀閘作為電源開關 7。6不得使用塑料花線作為移動電源板電源線八、危害辯識與風險評價表危害辯識與風險評價表OSH&ER401工程管理變電工程部分序號:01作業活動劃分危險因素可能導致的 事故判別 依據(I-VI)作業條件危險性評價危險 級別現有控制措施備注LECD通用 作業1.吊車作業起吊時綁扎不牢固松脫物體墜落V1313I安規熱力和機械 部分第十四章起吊時指揮失誤或信號不 明設備損壞或 人員傷亡V1372
