t垃圾滲濾液處理工程初步設計方案

1、第一章設計參數1.1 設計規模日處理垃圾滲濾液720m3，小時處理量30m3/h。1.2設計原水水質表1-1 單位：毫克/升(pH除外)項目CODcrBOD5PHSSNH3-N濃度450020008.31026018001.3 設計出水水質表1-2 單位：毫克/升(pH除外)項目CODcrBOD5pHSSNH3-N限值2001006930020第二章 污水處理站設計原則2.1 污水處理設計原則(1)認真貫徹國家關于環境保護工作的方針和政策，使設計符合國家的有關法規、規范、標準。(2)綜合考慮廢水水質、水量隨季節性變化的特征，選用的工藝流程技術先進、穩妥可靠、經濟合理、運轉靈活、安全適用。(3)

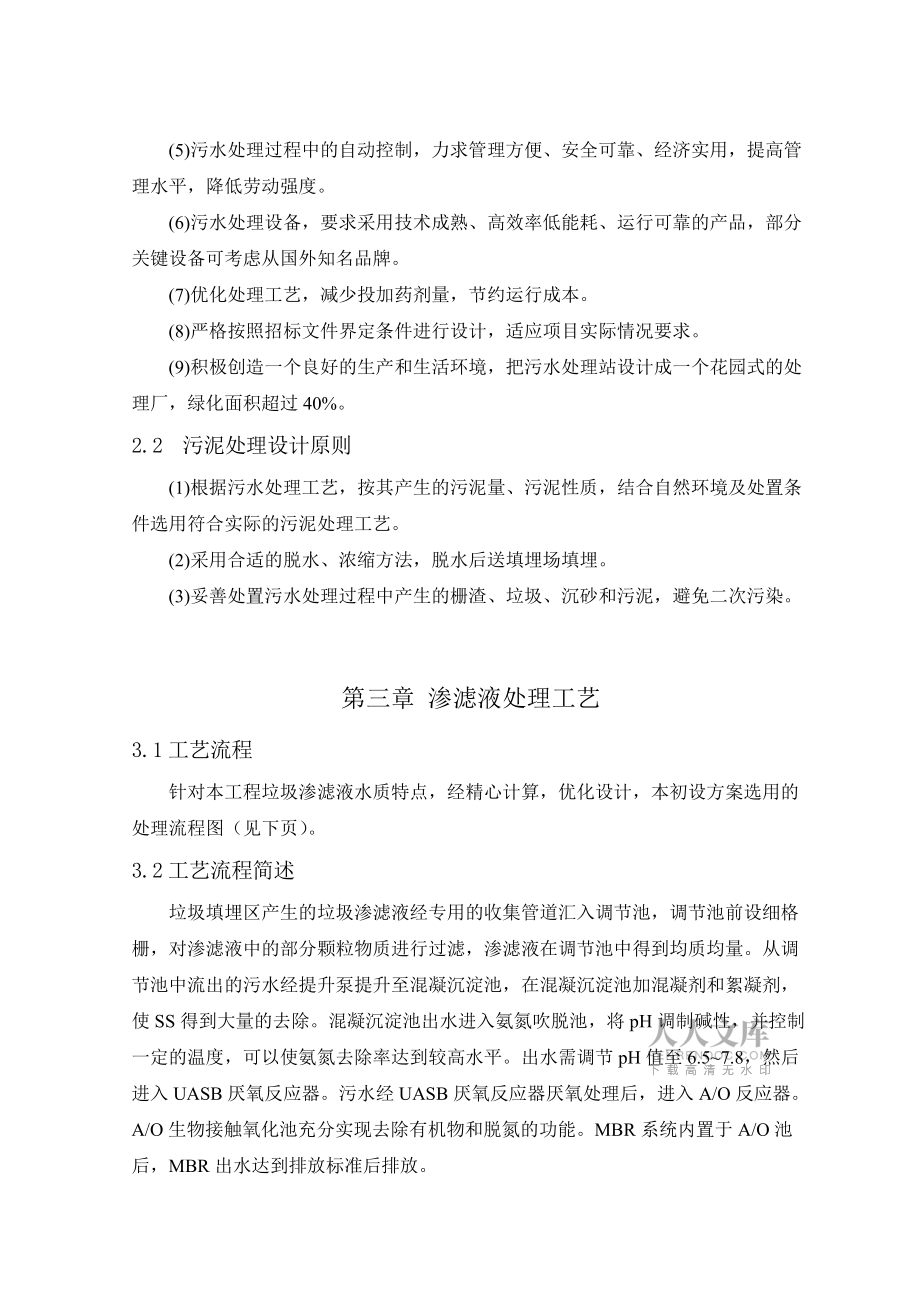

2、污水處理站總平面布置力求緊湊，減少占地和投資。(4)妥善處置污水處理過程中產生的污泥和其他柵渣、沉淀物，避免造成二次污染。(5)污水處理過程中的自動控制，力求管理方便、安全可靠、經濟實用，提高管理水平，降低勞動強度。(6)污水處理設備，要求采用技術成熟、高效率低能耗、運行可靠的產品，部分關鍵設備可考慮從國外知名品牌。(7)優化處理工藝，減少投加藥劑量，節約運行成本。(8)嚴格按照招標文件界定條件進行設計，適應項目實際情況要求。(9)積極創造一個良好的生產和生活環境，把污水處理站設計成一個花園式的處理廠，綠化面積超過40%。2.2 污泥處理設計原則(1)根據污水處理工藝，按其產生的污泥量、污泥性

3、質，結合自然環境及處置條件選用符合實際的污泥處理工藝。(2)采用合適的脫水、濃縮方法，脫水后送填埋場填埋。(3)妥善處置污水處理過程中產生的柵渣、垃圾、沉砂和污泥，避免二次污染。第三章 滲濾液處理工藝3.1工藝流程針對本工程垃圾滲濾液水質特點，經精心計算，優化設計，本初設方案選用的處理流程圖（見下頁）。3.2工藝流程簡述垃圾填埋區產生的垃圾滲濾液經專用的收集管道匯入調節池，調節池前設細格柵，對滲濾液中的部分顆粒物質進行過濾，滲濾液在調節池中得到均質均量。從調節池中流出的污水經提升泵提升至混凝沉淀池，在混凝沉淀池加混凝劑和絮凝劑，使SS得到大量的去除?；炷恋沓爻鏊M入氨氮吹脫池，將pH調制堿性

4、，并控制一定的溫度，可以使氨氮去除率達到較高水平。出水需調節pH值至6.57.8，然后進入UASB厭氧反應器。污水經UASB厭氧反應器厭氧處理后，進入A/O反應器。A/O生物接觸氧化池充分實現去除有機物和脫氮的功能。MBR系統內置于A/O池后，MBR出水達到排放標準后排放。UASB厭氧反應器、A/O生物接觸氧化池產生的剩余污泥進入污泥濃縮他，經濃縮處理后的污泥由螺桿泵統一送到填埋區填埋。濃縮池上清液回流至調節池。第四章 主要構筑物、設備工藝技術參數4.1 細格柵水量總變化系數KZ為2.1，設計水量為30/3600*2.1=0.0174m/s。柵條間隙取e=1mm，安裝傾角=75度，柵前水深h=

5、0.5m，過柵流速v=0.9m/s。柵條數n=38條柵槽有效寬度：B=S(n-1)+en=0.01*37+0.001*38=0.408m，取0.41m，柵槽寬度取0.5m。過柵水頭損失：=0.385m柵槽高度：H=h+h1+h2=0.5+0.385+0.3=1.185m，其中h2為柵前渠道超高，取0.3m。柵槽總長度：L=l1+l2+1.0+0.5+，l1=，l2=。其中，l1進水渠道漸寬部分長度，m。 l2柵槽與出水渠連接渠的漸縮長度，m。 H1柵前槽高，m， 進水渠展開角，一般用 B1進水渠道寬度，m，這里取0.3m。則，L=+1.0+0.5+=+1.5+2.13m設計格柵渠尺寸:2.13

6、*0.5*1.185m。4.2 調節池4.2.1 調節池停留時間：48h池體尺寸：12*12*10.5m，有效水深10m。數量：1座。4.2.2 潛水攪拌機1臺，直徑：10m4.2.3 提升泵：流量：35m3/h揚程：20m數量：2臺（1用1備）4.3兩級混凝沉淀池混凝沉淀設計兩級，兩級相同。每級設計如下：4.3.1反應區添加藥劑：PFS、PAM、PAC接觸時間：60minV=30*1=30m3反應區分三格，每格尺寸2.0*3.5*2.2m，有效水深1.8m。三格每格添加一種藥劑，每種藥劑接觸時間為60*（2.0*3.5*1.8）/30=28min4.3.2沉淀區采用豎流沉淀池。參數選取:中心

7、管流速0：20mm/s中心管面積f1：q/0=0.42m2中心管直徑d1：0.73m污水在沉淀區上升流速：0.5mm/s沉淀時間：2h沉淀池有效高度：h=3600*0.0005*2=3.6m間隙流出速度1：30mm/s中心管到反射板之間的間隙高度：q/(1*d1)=0.09m緩沖層高：0.4m沉淀池面積f2：q/=30/3600/0.0005=16.67m2沉淀池面積A：f1+f2=17.09m2沉淀池直徑D：4.67m污泥斗：傾斜角取60度，截頭直徑0.2m污泥斗高度:(D-0.2)/2*tan60=3.87m沉淀池總高度：0.3+3.6+0.09+0.3+3.87=8.16m4.4吹脫塔4

8、.4.1進水pH調節池停留時間：1h，將pH調制11左右。直徑3.6m，有效深度3m，超高0.5m。潛水攪拌機： 直徑：1.5m加藥：CaO 加藥泵：1臺。提升泵：流量：30m3/h，揚程：10m，數量：2臺（1用1備）4.4.2吹脫塔吹脫塔是利用吹脫去除水中的氨氮，在塔體重，使氣液相互接觸，使水中的游離氨分子穿過氣液界面向氣體轉移，從而達到脫氮的目的。要想使更多的氨被吹脫出來，必須使游離氨的量增加，則必須將進入吹脫塔的pH調制堿性，所以在進入吹脫塔之前將pH調制11。吹脫塔內水從塔頂送入，向下噴淋，空氣從塔底送入。設計參數：設計淋水密度為100m3/m2.d，汽水比為2500m3/m3。設計

9、計算：（1） 吹脫塔截面積=設計流量/設計淋水密度=7.2m2（2） 吹脫塔直徑=3m（3） 空氣量=30*2500/3600=21m3/s（4） 填料高度：采用填料高度5m，考慮安全系數1.5，填料高度為7.5m。4.4.3出水pH調節池停留時間：1h，將pH將至8左右。直徑3.6m，有效深度3m，超高0.5m。潛水攪拌機：直徑：1.5m加藥：鹽酸或硫酸。加藥泵：1臺。4.5 UASB厭氧反應器4.5.1 UASB厭氧反應器 有效容積計算： 采用顆粒污泥，設計容積負荷：NV=6kgCOD/m3.d 預計去除率80%有效容積：設計流量*（進水COD-出水COD）/容積負荷=432m3設置有效高

10、度為4m，兩座，則有效面積為432/2/4=54m2。設置長寬比為2:1，則長和寬分別為：10.4m、5.2m。頂隙約為總體積的10%，則有效高度為總高度的90%，總高度為：4/0.94.45m。設計尺寸：10.4×5.2×4.45m。結構：鋼砼。數量： 2座。水力停留時間：16h。三相分離器。4.5.2沼氣回收利用系統阻火柜：2套脫硫器：1套儲氣罐：按每去除1kgCOD產生0.5m3沼氣計算，每天沼氣產量為4.5*30*24*0.5=1152m3，按0.5d儲氣量設計儲氣罐，每套290m3，2套。氣水分離器:1套。沼氣、油兩用鍋爐: 1臺 4.6缺氧接觸氧化池缺氧池停留時

11、間按1.2d設計。有效池容為：30*1.2*24=864m3設計尺寸：10*10*9m。4.7好氧接觸氧化池1. 按脫氮計算：（氨氮吹脫去除率按80%計算）好氧接觸氧化池進水氨氮濃度約為360mg/l，氨氮去除率按90%設計，則出水氨氮濃度為36mg/l。其中凱氏氮濃度和氨氮濃度的比例約為0.6:1。設計填料容積負荷MN為0.7kgTKN/(m3填料.d)，選擇懸掛填充，填充率為50%。則好氧接觸氧化池的有效容積為：=1064.7m3 取1065m3停留時間：=1.48d2.按去除有機物計算：UASB出水BOD5按800mg/l，好氧池設計去除率90%，則出水BOD5為80mg/l。設計五日生

12、化需氧量容積負荷為2kgBOD5/(m3填料.d)，懸掛填充率為50%。則好氧池有效容積為：=518.4m3。二者相比按脫氮所需池容更大，因此取好氧接觸氧化池有效容積為1065m3。設計尺寸：10*10*11m，有效高度10.65m?；旌弦夯亓鞅龋?00%?；旌弦夯亓鞅茫?臺，100m3/h。曝氣機1臺。4.8 MBR膜池1.池容計算設計進出水BOD5分別為200mg/l、100mg/l。五日生化需氧量污泥負荷0.1kgBOD5/（kgMLSS.d），混合液揮發性懸浮固體濃度為8000mg/l。則MBR有效容積為：=128.6m3 取值130m3設計尺寸：5.0*5.0*6.0m。4.9 污泥

13、濃縮池污泥的產生主要在混凝沉淀池和生物反應池后，生物反應UASB產生的污泥量，MBR產生的污泥量極少。4.9.1混凝沉淀池污泥量計算 P2污泥含水率，取95%。=138.24m3/d 6m3/h4.9.2 UASB污泥量計算（1）反應器中污泥總量計算厭氧污泥平均濃度按15VSS/l，則污泥總量為：427*15=6405kg/d（2） 產泥量計算污泥產量取0.08kgVSS/kgCOD，進水COD濃度4500mg/l，去除率70%，污泥含水率為98%，污泥濃度為1000kg/m3。產泥量為：0.08*30*24*4.5*0.7=181.44kg。則污泥產量為：181.44/（1000*（1-0.98）=9.1m3/d0.38m3/h。4.9.3MBR污泥量計算因進水COD很小，MBR污泥量產生量可基本忽略。4.9.2污泥濃縮池設計設計濃縮時間6h，則濃縮池池容為：6*（6+0.38）=38.28m3 設計有效池容40m3C0取96%，污泥固體通量采用40kg/m2
