風機故障診斷案例三

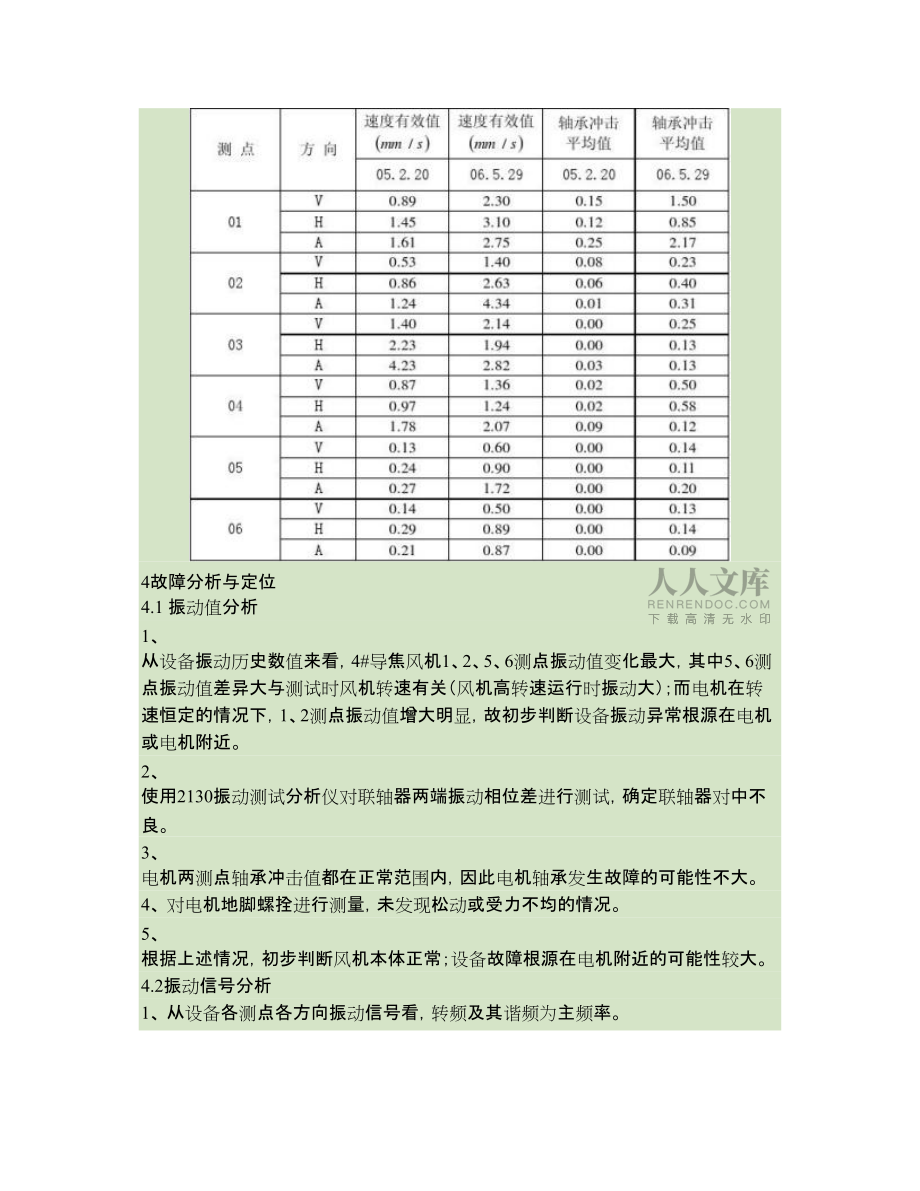

1、焦?fàn)t4#導焦風機故障診斷1簡述4#導焦風機是二期焦?fàn)t的重要設備，其結構為液耦傳動的雙支撐離心式風機。該風機屬周期受控設備。2006年5月，診斷部技術人員對該設備進行周期測試時發現振動狀態異常。以下是設備測點示意圖：2 設備基本參數10#CDQ循環風機主動力為一臺三相異步電動機，功率1000KW，轉速1493r/min。電機自由側軸承型號6322、負荷側軸承型號NU226，風機兩側均為滑動軸承。液力耦合器通過彈簧片聯軸器與電機、風機連接。3測試使用的儀器有：EMC-2000B數采器、2130振動測試分析儀。設備振動數據如下表：4故障分析與定位4.1 振動值分析1、 從設備振動歷史數值來看，4#導

2、焦風機1、2、5、6測點振動值變化最大，其中5、6測點振動值差異大與測試時風機轉速有關（風機高轉速運行時振動大）；而電機在轉速恒定的情況下，1、2測點振動值增大明顯，故初步判斷設備振動異常根源在電機或電機附近。2、 使用2130振動測試分析儀對聯軸器兩端振動相位差進行測試，確定聯軸器對中不良。3、 電機兩測點軸承沖擊值都在正常范圍內，因此電機軸承發生故障的可能性不大。4、 對電機地腳螺拴進行測量，未發現松動或受力不均的情況。5、 根據上述情況，初步判斷風機本體正常；設備故障根源在電機附近的可能性較大。4.2振動信號分析1、 從設備各測點各方向振動信號看，轉頻及其諧頻為主頻率。2、 電機兩側振動

3、信號中除轉頻及其諧頻外，沒有其他頻率，結合軸承沖擊值，電機軸承存在故障的可能性排除。3、 液耦兩側振動信號中除轉頻及其諧頻外，沒有其他頻率，結合軸承沖擊值，液耦軸承存在故障的可能性排除。4、 2、3測點時域信號中都存在明顯的以電機旋轉周期為間隔的沖擊。5、 設備是在未有檢修且正常運行過程中突然出現電機與液耦之間聯軸器對中不良的情況。6、 綜合上述情況分析，電機與液力耦合器間的聯軸器存在故障的可能性極大。06年5月29日4#導焦風機2、3測點振動頻譜圖5結論 根據4#導焦風機振動數據和頻譜特征，我們做出最后結論：電機與液力偶合器間的聯軸器狀態不佳，導致對中不良。建議：立刻停機檢查電機與液力偶合器間的聯軸器狀態，重新調整對中。6檢修與驗證現場點檢采納了我們的建議，并于30日停機檢查。檢查發現電機與液耦間的聯軸器部分彈簧片斷裂（見附圖）。這與我們的診斷
