四相雙四拍步進電機控制系統設計

1、中北大學信息商務學院課程設計說明書第 頁 共 頁目 錄1引言.12四項步進電機.12.1 步進電機 .12.2 步進電機的控制 .12.3 步進電機的工作過程 .23電路圖設計.33.1 AT89S52 概述.33.2 最小系統 .33.3 復位電路 .43.4 撥碼電路 .43.5 電機驅動電路 .54程序設計.54.1 主程序框圖 .54.2 步進電機速度控制程序框圖 .64.3 撥碼開關輸入程序框圖 .85總結與體會.9附錄（程序清單） .10參考文獻 .19中北大學信息商務學院課程設計說明書第 1 頁 共 19 頁1 1引言引言本實驗旨在通過控制 AT89S52 芯片，實現對四相步進電

2、機的轉動控制。具體功能主要是控制電機正轉、反轉、加速與減速。具體工作過程是：給試驗箱上電后，撥動啟動開關，步進電機按照預先設置的轉速和轉動方式轉動。調整正反轉按鈕，步進電機實現正反轉切換；撥動加速開關，步進電機轉速加快，速度達到最大值，不再加速；撥動減速開關時，電機減速轉動，速度減到最小速度，停止減速。實驗具體用到的儀器：AT89S52(試驗箱上為 89C58)芯片、撥碼開關單元、四項步進電機等硬件設備。實驗具體電路單元有：?jiǎn)纹瑱C(jī)最小系統、步進電機連接電路、撥碼開關連接電路。2 2四項步進電機四項步進電機2.12.1 步進電機步進電機步進電機是一種將電脈沖轉化為角位移的執行機構。電機的轉速、停

3、止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，即給電機加一個脈沖信號，電機則轉過一個步距角。2.22.2 步進電機的控制步進電機的控制1.換相順序控制： 通電換相這一過程稱為脈沖分配。例如：混合式步進電機的工作方式，其各相通電順序?yàn)?A-B-C-D,通電控制脈沖必須嚴格按照這一順序分別控制A,B,C，D 相的通斷。2.控制步進電機的轉向控制： 如果給定工作方式正序換相通電，步進電機正轉，如果按反序通電換相，則電機就反轉。3.控制步進電機的速度控制：如果給步進電機發一個控制脈沖，它就轉一步，再發一個脈沖，它會再轉一步。兩個脈沖的間隔越短，步進電機就轉得越快。中北大學信息商務學院課

4、程設計說明書第 2 頁 共 19 頁2.32.3 步進電機的工作過程步進電機的工作過程圖 2.1 四相步進電機步進示意圖開關 SB 接通電源，SA、SC、SD 斷開，B 相磁極和轉子 0、3 號齒對齊，同時，轉子的 1、4 號齒就和 C、D 相繞組磁極產生錯齒，2、5 號齒就和 D、A 相繞組磁極產生錯齒。當開關 SC 接通電源，SB、SA、SD 斷開時，由于 C 相繞組的磁力線和 1、4 號齒之間磁力線的作用，使轉子轉動，1、4 號齒和 C 相繞組的磁極對齊。而 0、3 號齒和A、B 相繞組產生錯齒，2、5 號齒就和 A、D 相繞組磁極產生錯齒。依次類推，A、B、C、D 四相繞組輪流供電，則

5、轉子會沿著 A、B、C、D 方向轉動。四相步進電機按照通電順序的不同，可分為單四拍、雙四拍、八拍三種工作方式。單四拍與雙四拍的步距角相等，但單四拍的轉動力矩小。八拍工作方式的步距角是單四拍與雙四拍的一半，因此，八拍工作方式既可以保持較高的轉動力矩又可以提高控制精度。雙四拍工作方式的電源通電時序與波形分別如圖 3 所示： 圖 2.2 步進電機工作時序波形圖中北大學信息商務學院課程設計說明書第 3 頁 共 19 頁對步進電機四個繞組依次實現如下方式的循環通電控制：雙四拍運行：正轉 AB-BC-CD-DA；反轉 DC-CB-BA-AD 3 3電路圖設計電路圖設計3.13.1 AT89S52AT89S

6、52 概述概述AT89S52 單片機是 ATMEL 公司推出的高檔型 AT89S 系列單片機中的增強型產品。關于其功能原理及其應用不再贅述。這里只介紹本實驗用到的端口和功能。P1 口：用戶使用的通用 I/O 口，8 位準雙向，編程和校驗時，可做為高 8 位地址線；P1.0 和 P1.1 引腳另有第二功能（此實驗沒用到，不再介紹）P3 口：8 位準雙向 I/O 口RST:復位信號輸入端，高電平有效EA：訪問芯片內部和芯片外部程序存儲器的選擇信號XTAL1,XTAL2:芯片內振蕩器反相放大器的輸出端和輸入端3.23.2 最小系統最小系統單片機最小系統或者稱為最小應用系統，就是用最少的元件組成的單片

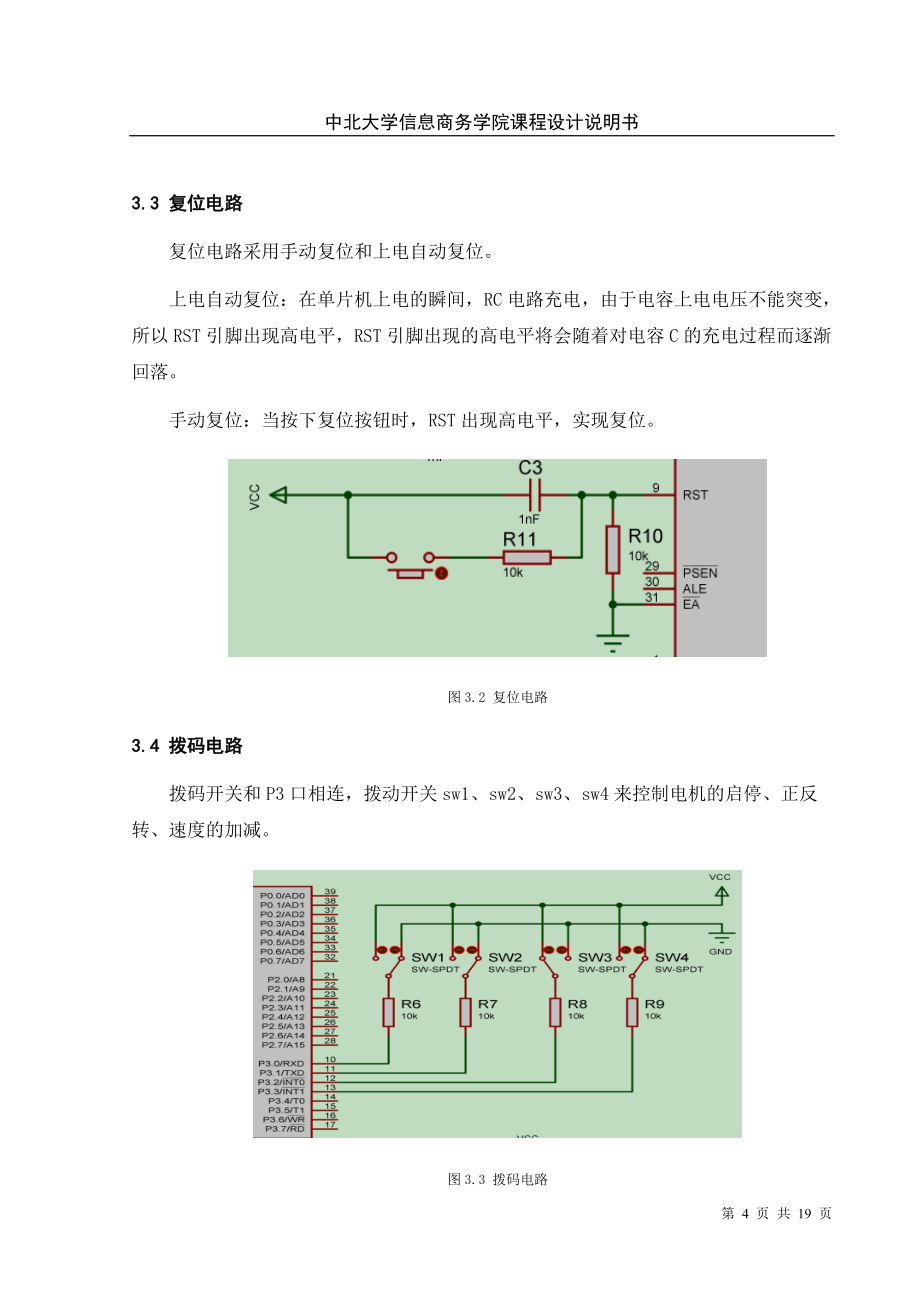

7、機可以工作的系統，對 52 系列單片機來說，最小系統一般應該包括：?jiǎn)纹瑱C(jī)、復位電路、晶振電路。圖 3.1 最小系統中北大學信息商務學院課程設計說明書第 4 頁 共 19 頁3.33.3 復位電路復位電路復位電路采用手動復位和上電自動復位。上電自動復位：在單片機上電的瞬間，RC 電路充電，由于電容上電電壓不能突變，所以 RST 引腳出現高電平，RST 引腳出現的高電平將會隨著對電容 C 的充電過程而逐漸回落。手動復位：當按下復位按鈕時，RST 出現高電平，實現復位。圖 3.2 復位電路3.43.4 撥碼電路撥碼電路撥碼開關和 P3 口相連，撥動開關 sw1、sw2、sw3、sw4 來控制電機的啟

8、停、正反轉、速度的加減。圖 3.3 撥碼電路中北大學信息商務學院課程設計說明書第 5 頁 共 19 頁3.53.5 電機驅動電路電機驅動電路將步進電機的 A、B、C、D 分別接到 P1.0、P1.1、P1.2、P1.3 管腳上圖 3.4 電機驅動電路實物連接：圖 3.5 實物連接4 4程序設計程序設計4.14.1 主程序框圖主程序框圖系統分為電機轉動、電機正轉、電機反轉、電機加速、電機減速和電機停止這幾個部分組成，其主程序框圖如圖下所示：中北大學信息商務學院課程設計說明書第 6 頁 共 19 頁圖 4.1 主程序框圖4.24.2 步進電機速度控制程序框圖步進電機速度控制程序框圖正轉部分: 送

9、P1 口不同的值，從而改變電機電源的相序，是電機正轉，數值分別為 0 xf8,0 xfc,0 xf4,0 xf6,0 xf2,0 xf3,0 xf1,0 xf9。流程圖如下：開始延時有外部中斷?使用up_date等待開始初始化定義引腳數據等調用定時器函數程序聲明定義延時函數響應中斷聲明定義定時器初始化函數聲明定義按鍵處理函數調用按鍵子程序等待電機運轉與停止電機加速電機減速電機正轉與反轉中北大學信息商務學院課程設計說明書第 7 頁 共 19 頁 圖 4.2 電機正轉流程圖反轉部分:送 P1 口不同的值，從而改變電機電源的相序，是電機反轉，數值分別為 0 xf9,0 xf1,0 xf3,0 xf2

10、,0 xf6,0 xf4,0 xfc,0 xf8。流程圖如下：:圖 4.3 電機反轉流程圖加速部分:當電機處于正轉或反轉的時候，按下 K2，調用加速程序，是電機每轉動一部的延時時間變短，從而實現電機的加速。圖 4.4 電機加速流程圖減速部分:當電機處于正轉或反轉的時候，按下 K3，調用加速程序，是電機每轉動一部的延時時間變長，從而實現電機的減速。開始延時有外部中斷?速度增加等待開始延時有外部中斷?down_date等待中北大學信息商務學院課程設計說明書第 8 頁 共 19 頁圖 4.5 電機減速流程圖運行與停止:按下 K1 鍵，系統默認是停止，撥動一次是運行，在撥動一次是停止，即是基數次運行，

11、偶數次停止（一般不會撥動 N 次，為了看到現象，就撥動少數幾次） 圖 4.6 電機開關流程圖4.34.3 撥碼開關輸入程序框圖撥碼開關輸入程序框圖用于判斷 P3.1、P3.2、P3.3、P3.4開始延時有外部中斷?奇數次運行偶數次停止等待開始延時有外部中斷?速度減小等待中北大學信息商務學院課程設計說明書第 9 頁 共 19 頁圖 4.7 撥碼開關輸入程序框圖5 5總結與體會總結與體會通過這次設計實踐。我學會了四相雙四拍步進電機的工作原理，對計算機控制技術的工作原理和使用方法也有了更深刻的理解。在對理論的運用中，提高了我的工程素質，在沒有做課程設計以前，我們對知道的撐握都是思想上的，對一些細節不

12、加重視，當我們把自己想出來的程序用到課程設計中的時候，問題出現了，不是不能運行，就是運行的結果和要求的結果不相符合。通過解決一個個在調試中出現的問題，我對計算機控制技術的理解得到加強，看到了實踐與理論的差距，深刻體會到這門課程與P3.1？運行或停止電機加速電機減速電機正轉或反轉P3.1？P3.1？P3.1？中北大學信息商務學院課程設計說明書第 10 頁 共 19 頁實際生活的緊密聯系。附錄（程序清單）附錄（程序清單）源程序如下：STACK1 SEGMENT STACK DW 256 DUP(?)STACK1 ENDSDATA SEGMENT K EQU 09H ;工作步數TABSHZ DB 0

13、3H,06H,0CH,09H ;雙四拍正轉模型TABSHF DB 09H,0CH,06H,03H ;雙四拍反轉模型TABLE1 DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;七段數碼管字模DATA ENDSCODE SEGMENT ASSUME CS:CODE,DS:DATA,SS:STACK1 START:MOV AX,DATA MOV DS,AX MOV AL,80H ;初始化 8255，工作方式 0，A,、B、C 口均為輸出 MOV DX,MY8255_MODE OUT DX,ALWAIT1:MOV AH,08H ;等待啟動鍵“0”按下 INT

14、21H中北大學信息商務學院課程設計說明書第 11 頁 共 19 頁 CMP AL,30H JE MAIN JMP WAIT1 MAIN: MOV AH,08H ;判斷工作方式控制鍵是否按下 INT 21H ;若鍵按下轉到相應的程序，否則循環等待. CMP AL,33HJE SHUANGSI ;轉雙四拍正轉CMP AL,34H JE SHUANGSI1;轉雙四拍反轉CMP AL,35HJE QUIT1JMP MAIN;單四拍正轉ZHENGSI: MOV AL,02H ;點亮正轉指示燈 MOV DX,MY8255_C OUT DX,ALMOV CL,KZHENGSI0:LEA BX,TABLE1

15、;數碼管顯示剩余步數MOV AL,CLXLAT 中北大學信息商務學院課程設計說明書第 12 頁 共 19 頁MOV DX,MY8255_AOUT DX,ALZHENGSI1: MOV BL,04H ;驅動電機MOV DX,MY8255_BLEA DI,TABSZZHENGSI2: MOV AH,0BH ;判斷是否有按鍵切換工作方式INT 21H ;有按鍵跳回判斷按鍵對應程序，否則繼續執行程序INC ALJZ MAIN CALL XIAN ;調用顯示子程序，顯示工作剩余拍數MOV AL,DI OUT DX,ALCALL DLY ;調用延時子程序INC DIDEC BL ;判斷是否工作完所有拍數，

16、有則退出等待重選工作方式，否則繼續循環JNZ ZHENGSI2DEC CLJNZ ZHENGSI0JMP WAIT1;中間跳轉SHUANGSI:JMP SHSIZHSHUANGSI1:JMP SHSIF 中北大學信息商務學院課程設計說明書第 13 頁 共 19 頁;雙四拍正轉SHSIZH: MOV AL,02H MOV DX,MY8255_C OUT DX,ALMOV CL,KSHSIZH0:LEA BX,TABLE1MOV AL,CLXLAT MOV DX,MY8255_AOUT DX,ALSHSIZH1: MOV BL,08HMOV DX,MY8255_BLEA DI,TABSHZSHSI

17、ZH2: MOV AH,0BHINT 21HINC ALJZ MAIN1 CALL XIANMOV AL,DI OUT DX,AL中北大學信息商務學院課程設計說明書第 14 頁 共 19 頁CALL DLYINC DIDEC BLJNZ SHSIZH2DEC CLJNZ SIBAZH0JMP WAIT1 ;中間跳轉程序WAIT00:JMP WAIT1 ;雙四拍反轉SHSIF:MOV AL,01H MOV DX,MY8255_C OUT DX,AL MOV CL,KSHSIF0:LEA BX,TABLE1MOV AL,CLXLAT MOV DX,MY8255_AOUT DX,ALSHSIF1:中
