1、邊沿D 觸發器: 負跳沿觸發的主從觸發器工作時,在正跳沿前加入輸入信號。如果在CP 高電平期間輸入端出現干擾信號,那么就有可能使觸發器的狀態出錯。而邊沿觸發器允許在CP 觸發沿來到前一瞬間加入輸入信號。這樣,輸入端受干擾的時間大大縮短,受干擾的可能性就降低了。邊沿D觸發器也稱為維持-阻塞邊沿D觸發器。 電路結構: 該觸發器由6個與非門組成,其中G1和G2構成基本RS觸發器。D觸發器工作原理: SD 和RD 接至基本RS 觸發器的輸入端,分別是預置和清零端,低電平有效。當SD=0且RD=1時,不論輸入端D為何種狀態,都會使Q=1,Q=0,即觸發器置1;當SD=1且RD=0時,觸發器的狀態為0,S

2、D和RD通常又稱為直接置1和置0端。我們設它們均已加入了高電平,不影響電路的工作。工作過程如下: 1.CP=0時,與非門G3和G4封鎖,其輸出Q3=Q4=1,觸發器的狀態不變。同時,由于Q3至Q5和Q4至Q6的反饋信號將這兩個門打開,因此可接收輸入信號D,Q5=D,Q6=Q5=D。 2.當CP由0變1時觸發器翻轉。這時G3和G4打開,它們的輸入Q3和Q4的狀態由G5和G6的輸出狀態決定。Q3=Q5=D,Q4=Q6=D。由基本RS觸發器的邏輯功能可知,Q=D。 3.觸發器翻轉后,在CP=1時輸入信號被封鎖。這是因為G3和G4打開后,它們的輸出Q3和Q4的狀態是互補的,即必定有一個是0,若Q3為0

3、,則經G3輸出至G5輸入的反饋線將G5封鎖,即封鎖了D通往基本RS 觸發器的路徑;該反饋線起到了使觸發器維持在0狀態和阻止觸發器變?yōu)?狀態的作用,故該反饋線稱為置0維持線,置1阻塞線。Q4為0時,將G3和G6封鎖,D端通往基本RS觸發器的路徑也被封鎖。Q4輸出端至G6反饋線起到使觸發器維持在1狀態的作用,稱作置1維持線;Q4輸出至G3輸入的反饋線起到阻止觸發器置0的作用,稱為置0阻塞線。因此,該觸發器常稱為維持-阻塞觸發器??傊?,該觸發器是在CP正跳沿前接受輸入信號,正跳沿時觸發翻轉,正跳沿后輸入即被封鎖,三步都是在正跳沿后完成,所以有邊沿觸發器之稱。與主從觸發器相比,同工藝的邊沿觸發器有更強

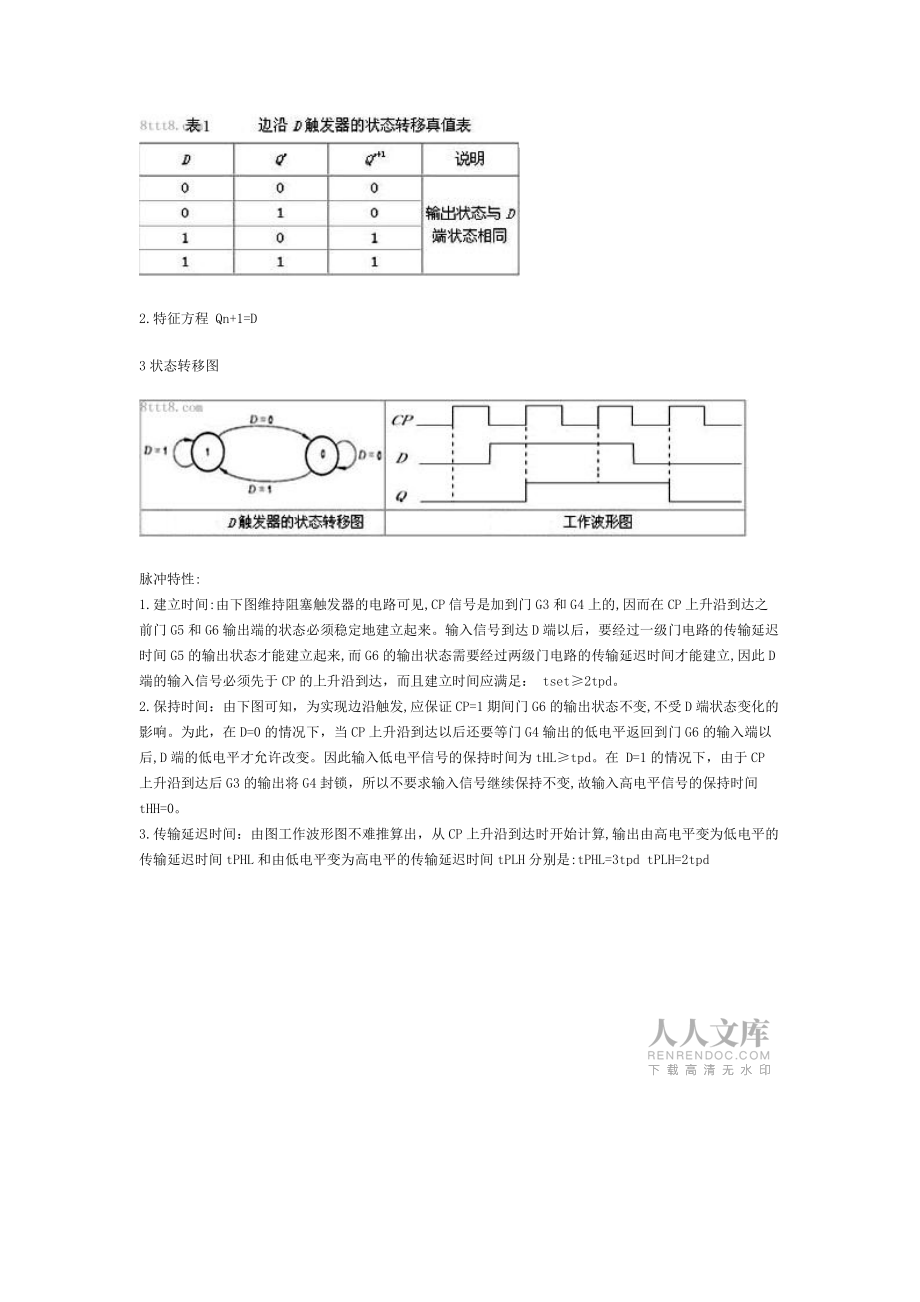

4、的抗干擾能力和更高的工作速度。功能描述 1 / 32.特征方程 Qn+1=D 3狀態轉移圖脈沖特性: 1.建立時間:由下圖維持阻塞觸發器的電路可見,CP信號是加到門G3和G4上的,因而在CP上升沿到達之前門G5和G6輸出端的狀態必須穩定地建立起來。輸入信號到達D端以后,要經過一級門電路的傳輸延遲時間G5的輸出狀態才能建立起來,而G6的輸出狀態需要經過兩級門電路的傳輸延遲時間才能建立,因此D端的輸入信號必須先于CP的上升沿到達,而且建立時間應滿足: tset2tpd。 2.保持時間:由下圖可知,為實現邊沿觸發,應保證CP=1期間門G6的輸出狀態不變,不受D端狀態變化的影響。為此,在D=0的情況下

5、,當CP上升沿到達以后還要等門G4輸出的低電平返回到門G6的輸入端以后,D端的低電平才允許改變。因此輸入低電平信號的保持時間為tHLtpd。在 D=1的情況下,由于CP上升沿到達后G3的輸出將G4封鎖,所以不要求輸入信號繼續保持不變,故輸入高電平信號的保持時間tHH=0。 3.傳輸延遲時間:由圖工作波形圖不難推算出,從CP上升沿到達時開始計算,輸出由高電平變?yōu)榈碗娖降膫鬏斞舆t時間tPHL和由低電平變?yōu)楦唠娖降膫鬏斞舆t時間tPLH分別是:tPHL=3tpd tPLH=2tpd         維持和阻塞D觸發器的電路和動態波形 4.最高時鐘頻率:為保證由門G1G4組成的同步RS觸發器能可靠地翻轉,CP高電平的持續時間應大于 tPHL,時鐘信號高電平的寬度tWH應大于tPHL。而為了在下一個CP上升沿到達之前確保門G5和G6新的輸出 電平得以穩定地建立,CP低電平的持續時間不應小于門G4的傳輸延遲時間和tset之和,即時鐘信號低電平的寬度tWLtset+tpd,因此得到: 在實際集成觸發器中,每個門傳輸時間是不同的,并且作了不同形式的簡化,因此上面討論的結果只是一些定性的物理概念。其真實參數由實驗測定。 綜上所述,對邊沿D觸
