1、1COM技術及OPC技術2主要內容vCOM基礎知識基礎知識vOPC的概念的概念vOPC的作用的作用vOPC基礎知識基礎知識v實驗室實驗室OPC組相關的工作組相關的工作3一、一、COM基礎知識基礎知識 COM(Component Object Model，組件對象模型)是Microsoft創建并已取得廣泛認可的一種組件標準。 在COM標準中，COM對象被很好的封裝起來，客戶無法訪問對象的實現細節，提供給用戶的唯一的訪問途徑是通過COM接口來訪問。對于COM接口有兩方面的含義： 首先它是一組可供調用的函數，由此客戶可以讓該對象做某些事情；其次，接口是組件程序及其客戶程序之間的協議。也就是說接口不但

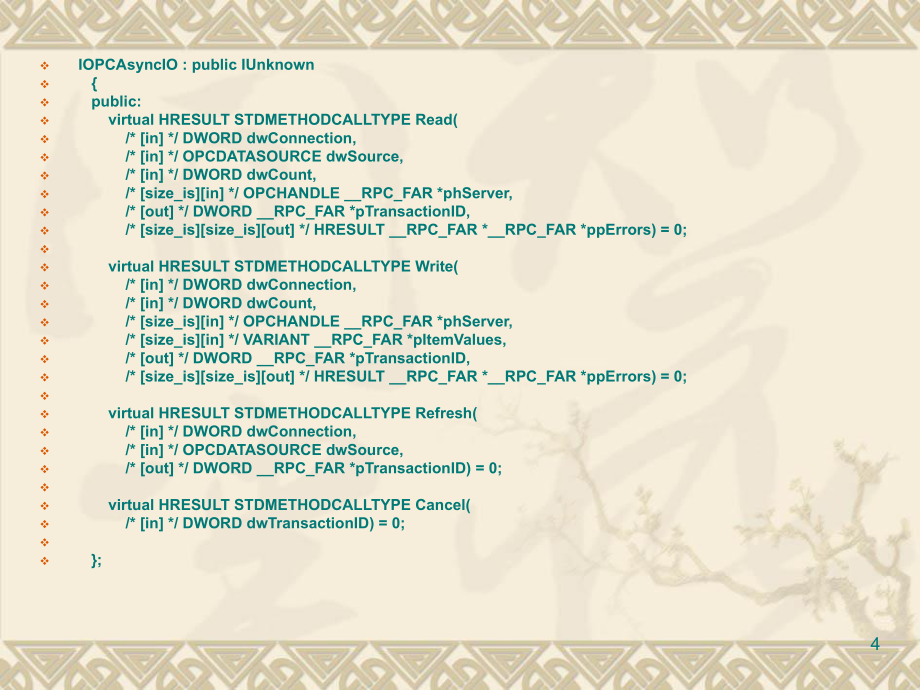

2、定義了可用什么函數，也定義了當調用這些函數時對象要做什么。 COM提供了編寫組件的一個標準方法，遵循COM標準的組件可以被組合起來以形成應用程序。組件和客戶之間通過“接口”來發生聯系，至于這些組件是誰編寫的、如何實現的都是無關緊要的。4v IOPCAsyncIO : public IUnknownv v public:v virtual HRESULT STDMETHODCALLTYPE Read( v /* in */ DWORD dwConnection,v /* in */ OPCDATASOURCE dwSource,v /* in */ DWORD dwCount,v /* size

3、_isin */ OPCHANDLE _RPC_FAR *phServer,v /* out */ DWORD _RPC_FAR *pTransactionID,v /* size_issize_isout */ HRESULT _RPC_FAR *_RPC_FAR *ppErrors) = 0;v v virtual HRESULT STDMETHODCALLTYPE Write( v /* in */ DWORD dwConnection,v /* in */ DWORD dwCount,v /* size_isin */ OPCHANDLE _RPC_FAR *phServer,v /*

4、 size_isin */ VARIANT _RPC_FAR *pItemValues,v /* out */ DWORD _RPC_FAR *pTransactionID,v /* size_issize_isout */ HRESULT _RPC_FAR *_RPC_FAR *ppErrors) = 0;v v virtual HRESULT STDMETHODCALLTYPE Refresh( v /* in */ DWORD dwConnection,v /* in */ OPCDATASOURCE dwSource,v /* out */ DWORD _RPC_FAR *pTrans

5、actionID) = 0;v v virtual HRESULT STDMETHODCALLTYPE Cancel( v /* in */ DWORD dwTransactionID) = 0;v v ;5OPC與COM間關系vOPC（OLE for process control）是建立在微軟公司OLE/COM技術基礎上。vCOM技術的出現為簡單地實現控制設備和控制管理系統之間的數據交換提供了技術基礎。但如果不提供一個工業標準化的COM接口，各個控制設備廠家開發的COM組件之間的相互連接仍然是不可能的。vOPC是作為工業標準定義的特殊的COM接口。對相關COM技術的理解是對OPC技術理解的

6、關鍵所在。OPC技術還有著它本身的獨特性，理解了COM技術只是理解OPC技術的第一步。6COM組件的特點v遵循COM規范編寫的組件具有以下特點：vCOM組件是以二進制的形式發布，所以COM組件是完全與語言無關的。vCOM組件可以在不妨礙老客戶的情況下被升級。COM提供了一種實現同一組件不同版本的標準方法。升級其實就是在現有的組件上增加新的接口就可以了。vCOM組件可以透明地在網絡上被重新分配位置。對遠程機器上的組件同本地機器上的組件的處理方式?jīng)]有什么差別。vCOM組件是一種給其他應用程序提供面向?qū)ο蟮腁PI服務的極好方法。7COM接口接口v客戶程序和組件程序通過接口進行相互之間的通信。組件程序

7、就是通過接口暴露它的功能給客戶程序的，而COM客戶程序是不可能看見組件對象本身的。僅有接口是可見的，它告訴客戶程序能利用組件能干什么，如何利用它的功能。v在組件內，接口以虛函數表的形式實現的。實際上，COM標準就是標準的接口和使用它所需協議的描述，所以說接口是COM允許對象跨進程、跨計算機進行交互的關鍵技術。8接口的定義、結構與分類 vCOM對于接口的定義和接口的實現作了嚴格的區分。通過下面的IUnknown接口可以知道，在接口中只有接口方法的描述，而沒有實現。vCOM接口的名字以字母I打頭。其中IUnknown接口最重要，因為所有其它接口都是從IUnknown接口直接或間接繼承而來的。vIU

8、nkown接口定義了三個方法：v1、HRESULT QueryInterface(in REFIID riid,out void *ppv);v2、ULONG AddRef();v3、ULONG Release();9vCOM定義的每一個接口都必須從IUnkown接口繼承過來。原因在于IUnkown接口提供了兩個非常重要的特性：生存期控制和接口查詢?？蛻舫绦蛑荒芡ㄟ^接口與COM對象進行通信，雖然客戶程序可以不管對象內部實現的細節，但它要控制對象存在與否。如果客戶還要繼續對對象進行操作，則它必須保證對象一直存在于內存中；如果客戶對對象的操作已經完成，以后也不再需要該對象了，則應該及時地把對象釋放

9、掉，以提高系統資源的利用率。vIUnkown接口中的AddRef()和Release()負責對象引用計數，實現組件對象生命周期的管理。每當COM組件被引用一次就應調用一次AddRef()方法。而當客戶端在釋放COM組件的某個接口時就需要調用Release()方法。v如果一個COM對象實現了多個接口，在初始時刻客戶程序不太可能得到該對象的所有接口指針，它只會擁有一個接口指針。如果客戶程序需要其它的指針，則利用IUnkown接口中的QueryInterface()方法是用于查詢組件對象所實現的其它接口。10OPC對象接口定義 vOPC服務器采用的就是以EXE方式實現的COM組件，它可以運行在本地計

10、算機上，也可以運行在網絡上的遠程計算機上。實際上就是一個典型的進程外COM組件，只不過OPC服務器的接口是有OPC標準組織規定的標準接口。OPC技術實際上就是COM技術在工業控制中的一個具體的應用。11客戶/服務器模型 v客戶/服務器模型是一種發展比較成功的軟件模型。組件對象和客戶程序之間的相互作用是建立在客戶/服務器模型的基礎之上的，并且COM組件是運行在分布式環境中的。COM不僅僅是簡單的客戶/服務器模型，有時客戶也反過來提供服務，或服務器本身也需要其它對象的一些功能。一個組件對象可能既是服務器也是客戶，COM能有效地處理這些情況。在OPC異步通信訪問方式中，當OPC服務器觸發OPC應用程

11、序的異步訪問完成事件時，OPC服務器此時就扮演了客戶端的角色，將數據訪問結果傳送給OPC應用程序。12組件存在的類型 v一般而言，組件具有三種類型：進程內組件、進程外組件和遠程組件。v第一種是駐留在本地機器上以DLL形式提供，該服務程序被調用時，嵌入到調用程序的線程中運行。此時客戶程序和組件程序位于同一臺計算機上，客戶程序調用組件時，客戶程序會把組件程序裝入自己的進程空間，即客戶程序和組件程序在同一個進程地址空間內。由于它占用和客戶端應用程序同樣的地址空間，它可以與客戶端更快地通信。在客戶端和服務器端組件有大量數據轉移操作的情況下是最理想的，進程內服務器會更快地裝載。v第二種是駐留在本地機器上

12、以EXE形式提供，具有獨立的進程。客戶程序和組件程序也位于同一臺計算機上，但客戶程序和組件程序分別在不同的進程地址空間中。在COM中，采用了本地過程調用LRC(Local Procedure Call）來進行本地通信。v第三種駐留在遠端機器上以EXE形式提供，服務程序通過網絡被調用，它在遠端機器上運行，結果通過網絡返回給調用者。這種功能是使用DCOM實現的。DCOM的優點在于它并不要求任何特別的編程來使其具有功能。另外服務器和客戶端通信是通過RRC（Remote Procedure Call）通信協議進行的。v雖然客戶程序和組件程序交互的內在方式是完全不同的，但是對于功能相同的進程內和進程外組

13、件，從程序編寫的角度看，客戶程序是以同樣的方法來使用組件程序的。OPC服務器采用的就是以EXE方式實現的COM組件。13通過COM庫創建COM對象 vCOM庫充當了組件程序和客戶程序之間的橋梁，在Microsoft Windows操作系統環境下，這些庫以DLL文件的形式存在。在組件對象的創建過程、對象管理、內存管理、以及在標準化操作等方面，都起了重要的作用。COM庫可以保證所有的組件按統一的方式進行交互操作，而且它使我們在編寫COM時，可不編寫為進行COM通信而必需的大量基礎代碼，而是直接利用COM庫的API進行編程，從而大大加快開發的速度。14客戶程序通過COM庫訪問組件程序的步驟v（1）在

14、進行函數調用以前，必須調用COM庫的初始化函數：HRESULT= CoInitialize(NULL);v（2）通過函數CLSIDFromProgID()或CLSIDFromProgIDEx()ProgID,查找注冊表中相關組件的CLSID。v（3）客戶端程序調用CoCreateInstance()，創建COM對象，傳遞組件對象類的CLSID以及所要接口的IID。v（4）COM庫在HKEY_CLASSES_ROOTCLSID.鍵值下查找服務器的CLSID鍵值，這個鍵值包含服務器的注冊信息。v（5）COM庫讀取服務器的全路徑并將組件程序加載。v（6）COM庫為組件對象類請求類工廠。COM庫在類工

15、廠中調用CreateInstance()方法創建客戶端程序請求的COM對象。v（7）CreateInstance()返回一個接口指針給客戶端程序。15通過COM庫刪除COM對象 vIUnknown是每一個COM對象必須實現的接口，其中有一個Release()方法。調用這個方法通知COM對象你不再需要對象。一旦調用了這個方法之后，就不能再次使用這個接口，因為這個COM對象可能從此就從內存中消失了。v如果應用程序使用許多不同的COM對象，因此在用完某個接口后調用Release()就顯得非常重要。如果你不釋放接口，這個COM對象將保留在內存中，這會增加不必要的開銷。如果應用程序要長時間運行，就應該在

16、應用程序處于空閑期間調用CoFreeUnusedLibraries()API函數。這個API函數將卸載任何沒有明顯引用的COM服務器，因此這也降低了應用程序使用的內存開銷。16v/ 像上面一樣創建COM對象，然后，vif ( SUCCEEDED ( hr ) )vv/通知COM對象不再使用它vm_IOPCServer -Release();vv應用程序?qū)OM庫進行初始化之后，可以調用COM庫提供的各種服務，在調用過程中必然要消耗COM庫管理的資源。因此，COM程序在完成COM庫服務之后，通常在程序退出之前，終止COM庫服務函數，以便釋放COM庫所維護的資源。COM庫的終止函數為：vvoid

17、CoUninitialize(void);v凡是調用CoInitialize函數返回S_OK的進程或者程序模塊，都一定要調用對應的CoUninitialize函數以保證COM庫資源的有效利用。17C+調用OPC服務器的關鍵性代碼 vOPC服務器實際上就是一種COM組件，以下是一個OPC客戶程序調用OPC服務器對象的關鍵性代碼，創建一個OPCServer對象的實例并請求指向這個對象m_IOPCServer接口指針。vHRESULT hr; / 首先聲明一個接受CoCreateInstance()返回值的HRESULTvbool m_bComInitialized;vIOPCServer* m_I

18、OPCServer;/ 指向IID_IOPCServer接口的指針vhr= CoInitialize(NULL) /初始化COM庫vm_bComInitialized = SUCCEEDED (hr);vif (!m_bComInitialized)vvreturn (FALSE); /如果初始化COM庫失敗，程序就不必向下執行vv/通過ProgID,查找注冊表中的相關CLSID，vhr = CLSIDFromProgID(LNAPOPC.Svr, &clsid); vif (hr != S_OK)vv AfxMessageBox(獲取CLSID失敗);v CoUninitialize

19、(); /調用CoUninitialize函數釋放COM庫的資源v return (FALSE);v18v/創建OPC服務器對象，并查詢對象的IID_IOPCServer接口vhr = CoCreateInstance ( clsid, /coclass的CLSIDvNULL, /不是用聚合vCLSCTX_LOCAL_SERVER, /服務器類型vIID_IOPCServer, /接口的IIDv(void*) &m_IOPCServer); /指向接口的指針vif ( SUCCEEDED ( hr ) )vv/用m_IOPCServer調用其它的方法vvelsevv/不能創建OPC服務

20、器對象vAfxMessageBox(創建OPC服務器對象失敗); vCoUninitialize(); /調用CoUninitialize函數釋放COM庫的資源vv調用CoCreateInstance()來創建新的OPC服務器對象。如果hr接受到一個表示成功的代碼，即S_OK，則SUCCEEDED宏返回TRUE，否則返回FALSE。FAILED是一個與SUCCEEDED對應的宏用來檢查失敗代碼。19二、二、 OPCOPC的概念的概念vOLE for Process Control (用于過程控制的OLE(Object Lingking and Embedding)）vOPC是一種過程控制中的標

21、準化技術該技術基于OLECOMDCOM，采用客戶服務器模式。vOPC建立了一組符合工業控制要求的接口規范，主要包括：OPC數據訪問規范，OPC報警與事件規范，OPC歷史數據存取規范，OPC安全規范，OPC批處理規范，OPC服務器數據交換規范和OPC XML規范。20v其中應用最多的是數據訪問規范。不同的規范定義了不同的接口集合，以及這些接口需要實現的功能。只要硬件開發商提供了實現OPC接口的服務器，任何支持OPC接口的客戶程序均可采用統一的方式對不同硬件廠商的設備數據進行存取。21OPC 特性vOPC標準前22OPC 特性vOPC標準后23vOPC是連接數據源(OPC服務器)和數據的使用者(O

22、PC應用程序)之間的接口標準。數據源可以是PLC，DCS，條形碼讀取器等控制設備。服務器既可以是本地服務器，也可以是遠程服務器。OPC是具有高度柔軟性的接口標準。目前，OPC技術主要應用于以下幾大工業控制：在線數據監測，報警和事件處理，歷史數據訪問遠程數據訪問。24OPC 的客戶/服務器模型（C/S）vOPC一般采用客戶/服務器模式。通常把符合OPC規范的設備驅動程序稱為OPC服務器，它是一個典型的數據源程序。將符合OPC規范的應用軟件稱為OPC客戶，它是一個典型的數據接受程序。服務器充當客戶和硬件設備之間的橋梁?？蛻魧τ布O(shè)備的讀寫操作由服務器代理完成。25v在客戶端和服務器端都各自定義了統

23、一的標準接口，接口具有不變特性。接口明確定義了客戶同服務器間的通信機制，是連接客戶同服務器的橋梁和紐帶?？蛻敉ㄟ^接口實現與服務器通信，獲取現場設備的各種信息。統一的標準接口是OPC的實質和靈魂。26三、三、OPC的作用的作用vOPC的優勢，在于異構系統的集成可以通過OPC技術來解決（也可以通過協議轉換橋來解決）。OPC服務器集成了多種總線協議，在服務器中實現協議轉換，并將接收到的數據通過COM或DCOM傳給客戶端。vOPC服務器由硬件廠商提供，因為硬件廠商了解底層協議，方便編寫OPC服務器。上層用戶可以用任意一個客戶端（很多組態軟件集成OPC客戶端），從接口把數據讀出即可。2728異構網絡互聯

24、的實現異構網絡互聯的實現v現場總線至今仍然是多種總線共存的局面，致使系統集成和異構網段之間的數據交換面臨許多困難。以O(shè)PC作為異構網段集成的中間件可以形成如下圖所示的系統集成軟件解決方案。每個總線段提供各自的OPC服務器，任一OPC客戶端軟件都可以通過一致的OPC接口訪問這些OPC服務器，從而獲得各個總線段的數據。29OPC優勢優勢異構網絡的互聯異構網絡的互聯30利用協議轉換橋?qū)崿F(xiàn)異構網絡集成31四、四、OPC基礎知識基礎知識32OPC客戶端模型客戶端模型33OPC服務器的結構vOPC數據訪問服務器在結構上由服務器（Server）、組（Group）、項（Item）三級對象組成。邏輯關系上，服務

25、器和組之間是聚合關系，組和項之間是包容關系。其中項對應著硬件設備中某個具體設備單元，它包括當前設備單元數據值、當前設備單元的數據時間標簽、數據品質信息等。34客戶端與服務器的關系OPC Client #1OPCServerVendor AOPCServerVendor COPCServerVendor BOPC Client #2OPC Client #335服務器中組與項目的關系：Item 1GroupItem 2Item 336OPC數據傳輸方式：同步和異步方式是同步和異步方式是OPC Client與與OPC Server之間交換數據的兩種方式：之間交換數據的兩種方式： 同步方式是按照一定

26、的時間頻率交換所同步方式是按照一定的時間頻率交換所有數據的方式，方法簡單，但效率較低。適有數據的方式，方法簡單，但效率較低。適用于發送數據量教少的場合。用于發送數據量教少的場合。 異步方式則當服務器緩沖區發生更改時，異步方式則當服務器緩沖區發生更改時，向客戶發出通知，客戶得到通知后在進行處向客戶發出通知，客戶得到通知后在進行處理的一種方式。異步方式需要在客戶程序中理的一種方式。異步方式需要在客戶程序中實現服務器的回調函數。適用于發送數據量實現服務器的回調函數。適用于發送數據量大的場合。大的場合。37同步訪問方式38異步訪問方式異步訪問方式 39Cache方式與Device方式：OPC Serv

27、er有一個數據緩沖區，存儲來自設備最新的數據值，OPC Client通過該緩沖區讀寫數據的方式為Cache方式 不通過數據緩沖區，直接從設備讀取數據的方式為Device方式40OPC DA服務器對象接口41OPC DA組對象的接口42客戶端需實現的接口IOPCDataCallbackIOPCShutdownIAdviseSink (old)43三、三、OPC組所做的工作組所做的工作v以前版本的OPC服務器vOPC服務器開發工具包v新版本的OPC服務器44OPC服務器模型451 1、基于、基于EPAEPA的的OPCOPC服務器模型服務器模型vOPC服務器總體結構由OPC標準接口實現模塊、服務器界

28、面模塊、存儲緩沖區模塊、硬件驅動模塊組成，OPC服務器與EPA協議中的詳細交互部分,如圖所示。這樣，OPC保證了EPA與其它標準的產品互聯互通，解決了EPA設備與其它標準設備間的互操作性問題。46OPC服務器工作流程圖47存儲緩沖區模塊v存儲緩沖區中緩存從EPA現場設備采集到的實時數據，和存儲來自O(shè)PC客戶端的數據，而且在OPC客戶端需要時傳給客戶端。存儲緩沖區高速緩存現場設備的數據，使得OPC客戶端的調用不需等待而快速地從OPC服務器中返回，減少了OPC客戶端的應用程序阻塞時間，加快了其應用程序的執行。48服務器界面模塊v服務器界面的主要功能是方便用戶配置服務器的參數。組對象是用來管理標簽的

29、，實際上就是對標簽的分類。最后就是創建標簽對象，數值就是服務器從現場設備取得的實時變化的數據。標簽對象和現場設備是一一對應的，OPC客戶端程序從OPC服務器讀取標簽對象的數據，就等于從現場設備讀取數據。49硬件驅動模塊v現場設備通過驅動程序與OPC服務器進行數據交互，簡單的說，即對現場設備進行讀寫操作。在這里，我們通過EPA協議與主控制器的通信來實現OPC服務器的驅動部分。這里用到的EPA應用層服務是變量訪問服務，包含讀服務、寫服務和信息分發服務。50v由于EPA協議數據傳輸是基于TCP(UDP)/IP傳輸協議的，為了使數據傳輸?shù)男侍岣?，OPC服務器采用UDP套接字進行通信，其中，讀寫服務的

30、通信過程采用客戶機/服務器(C/S)模式進行通信。下面結合上圖以變量讀服務來說明數據傳輸流程。v首先，EPA通信發起方通過鏈接對象標識ID查找與其相對應的EPA鏈接對象，將EPA鏈接對象中本次通信所需的EPA鏈路信息，包括EPA通信應答方的設備IP地址、功能塊實例ID。v其次，當獲得這些信息后，調用相應的應用層服務，進行EPA報文的編碼。51v把EPA報文頭和變量讀請求服務報文封裝好后，EPA服務報文下傳到EPA套接字映射接口實體。套接字映射接口主要完成兩個功能：第一，按照應用層服務內容(本例中為讀服務)確定其優先級，并將報文送到相應的優先級緩沖隊列中去；第二，監控EPA鏈路，當鏈路空閑時按優

31、先級順序進行報文的發送。v第三，EPA現場設備收到讀請求報文后，采用EPA服務中的變量讀正響應服務回答，OPC硬件驅動程序模塊接收線程函數通過套接字接收到報文數據后，按照變量讀正響應報文進行報文解析，刷新OPC數據。52系統結構圖53v下面采用EPA服務中的信息分發服務為例說明數據傳輸過程。整個過程的流程如圖所示。首先，現場設備中集成了EPA協議棧，把現場實時數據打包成EPA數據，發送到EPA網絡上；然后，OPC服務器中的硬件驅動模塊把接收到EPA報文解包，并把數據放到存儲緩沖區中；第三，OPC客戶端從存儲緩沖區中讀取數據；最后，OPC客戶端將數據顯示出來。54基于OPC的EPA監控系統界面55vEPA系統中集成的現場
