s7-200高速計數器使用技巧

1、S7-200 高速計數器詳細解說普通計數器是通過兩次掃描中輸入端子的電平變化實現計數的，可以用普通的寄存器通過加1指令實現。特點是受掃描的影響，只能用于低頻脈沖計數。高速脈沖使用PLC內部的高速計數器，各種PLC都內置高速計數器。S7-200CPU具有集成的、硬件高速計數器。CPU221和CPU222可以使用4個30kHz單相高速計數器或2個20kHz的兩相高速計數器，而CPU224和CPU226可以使用6個30kHz單相高速計數器或4個20kHz的兩相高速計數器。高速計數器的主要功能就是對主機實際轉速反饋進行測量,S7-200還設有高速脈沖輸出，輸出頻率可以高達20KHz。用于PTO（脈沖串

2、輸出，輸出一個頻率可調，占空比50%的脈沖。）和PWM（脈寬調制脈沖）。PTO用于帶有位置控制功能的步進電機控制或者伺服電機驅動器控制，通過輸出脈沖的個數作為位置給定值的輸入，以實現定位控制功能。通過改變脈沖的輸出頻率，可以改變運動的速度。PWM用于直接驅動調速系統或運動控制系統的輸出，控制主逆變回路。1.高速計數器指令普通計數器受CPU掃描速度的影響，是按照順序掃描的方式進行工作。在沒個掃描周期中，對計數脈沖只能進行一次累加；對于脈沖信號的頻率比PLC的掃描頻率高時，如果仍采用普通計數器進行累加，必然會丟失很對輸入脈沖信號。在PLC中，對比掃描頻率高功能，因為主機實際轉速反饋測量的準確與否直

3、接關系到保證主機轉速穩定，保證主機運行的安全。重點介紹了S7-200PLC高速計數器。在開發研制中發現，采用S7-200PLC高速計數器可以非常準確地對電動機實際轉速反饋進行測量， 而且硬件實現非常簡單， 價格也比較低，具有很大的應用價值。（一）概述普通計數器是通過兩次掃描輸入端子電平變化來進行計數的，因此其端子輸入脈沖的頻率必須必掃描頻率低得多。對于高速脈沖而言，這種方法會出現丟失脈沖導致計數錯誤。S7-200內置了高速計數器HSC,其工作情況類似于單片機中的計數器。起動后不受掃描周期的影響，由硬件自動計數，當滿足一定條件時發出中斷申請。其最tWj技術頻率tWj達30KHz。S7-200的計

4、數器最多可以設置12種不同的工作模式，用于實現高速運動的精確控制。主程序10.0P中新程序QD.O14-ATCHmENOINT_O-INT10-EVNT_T32_TUBIKFTQO.0+1000-T32高速計數器這是電子調速器的一項重要的輸入信號的計數可也使用高速計數器指令來實現。在S7-200的CPU22X中，高速計數器數量及其地址編號表如下CPU類型CPU221CPU222CPU224CPU226高速計數器數量46高速計數器編號HC0,HC3HC5HC0HC51.高速計數器指令高速計數器的指令包括：定義高速計數器指令HDEF和執行高速計數指令HSC,如表HDEFHSC?冷?r?-H 由EN

5、ENOH5CMODEHSCENENON(1)定義高速計數器指令HDEFHDE指令功能是為某個要使用的高速計數器選定一種工作模式。每個高速計數器在使用前，都要用HDEF指令來定義工作模式，并且只能用一次。它有兩個輸入端：HSC為要使用的高速計數器編號，數據類型為字節型，數據范圍為05的常數，分別對應HC0HC5;MOCE為高速計數的工作模式，數據類型為字節型，數據范圍為011的常數，分別對應12種工作模式。當準許輸入使能EN有效時，為指定的高速計數器HSC定義工作模式MODE。(2)執行高速計數指令HSCHSC指令功能功能是根據與高速計數器相關的特殊繼電器確定在控制方式和工作狀態，使高速計數器的

6、設置生效，按照指令的工作模式的工作模式執行計數操作。它有一個數據輸入端N:N為高速計數器的編號，數據類型的字型，數據范圍為05的常數，分別對應高速計數器HC0HC5.當準許輸入EN使能有效時，啟動N號高速計數器工作。2 .高速計數器的輸入端高速計數器的輸入端不像普通輸入端那樣有用戶定義，而是由系統指定的輸入點輸入信號，每個高速計數器對它所支持的脈沖輸入端，方向控制，復位和啟動都有專用的輸入點，通過比較或中斷完成預定的操作。每個高速計數器專用的輸入點如表高速計數器的輸入點高速計數器稱號輸入點高速計數器稱號輸入點HC0I0.0,I0.1,I0.2HC3I0.1HC1I0.6,I0.7,I1.0,1

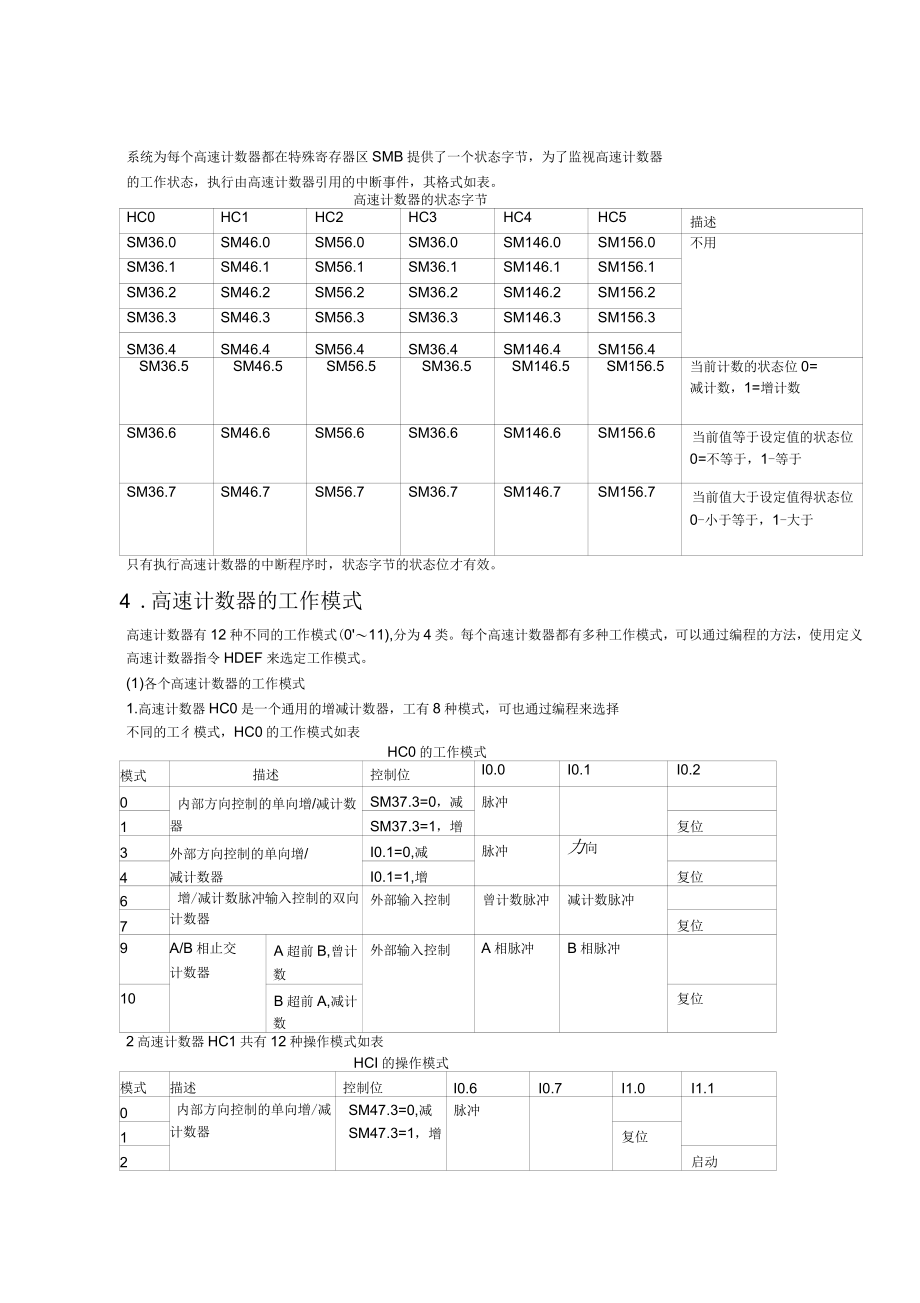

7、1.1HC4I0.3,I0.4,I0.5HC2I1.2,I1.3,I1.4,I1.5HC5I0.43 .高速計數器的狀態字節系統為每個高速計數器都在特殊寄存器區SMB提供了一個狀態字節，為了監視高速計數器的工作狀態，執行由高速計數器引用的中斷事件，其格式如表。高速計數器的狀態字節HC0HC1HC2HC3HC4HC5描述SM36.0SM46.0SM56.0SM36.0SM146.0SM156.0不用SM36.1SM46.1SM56.1SM36.1SM146.1SM156.1SM36.2SM46.2SM56.2SM36.2SM146.2SM156.2SM36.3SM46.3SM56.3SM36.3

8、SM146.3SM156.3SM36.4SM46.4SM56.4SM36.4SM146.4SM156.4SM36.5SM46.5SM56.5SM36.5SM146.5SM156.5當前計數的狀態位0=減計數，1=增計數SM36.6SM46.6SM56.6SM36.6SM146.6SM156.6當前值等于設定值的狀態位0=不等于，1-等于SM36.7SM46.7SM56.7SM36.7SM146.7SM156.7當前值大于設定值得狀態位0-小于等于，1-大于只有執行高速計數器的中斷程序時，狀態字節的狀態位才有效。4.高速計數器的工作模式高速計數器有12種不同的工作模式(011),分為4類。每個高

9、速計數器都有多種工作模式，可以通過編程的方法，使用定義高速計數器指令HDEF來選定工作模式。(1)各個高速計數器的工作模式1.高速計數器HC0是一個通用的增減計數器，工有8種模式，可也通過編程來選擇不同的工彳模式，HC0的工作模式如表HC0的工作模式模式描述控制位I0.0I0.1I0.20內部方向控制的單向增/減計數器SM37.3=0，減脈沖1SM37.3=1，增復位3外部方向控制的單向增/減計數器I0.1=0,減脈沖力向4I0.1=1,增復位6增/減計數脈沖輸入控制的雙向計數器外部輸入控制曾計數脈沖減計數脈沖7復位9A/B相止交計數器A超前B,曾計數外部輸入控制A相脈沖B相脈沖10B超前A,

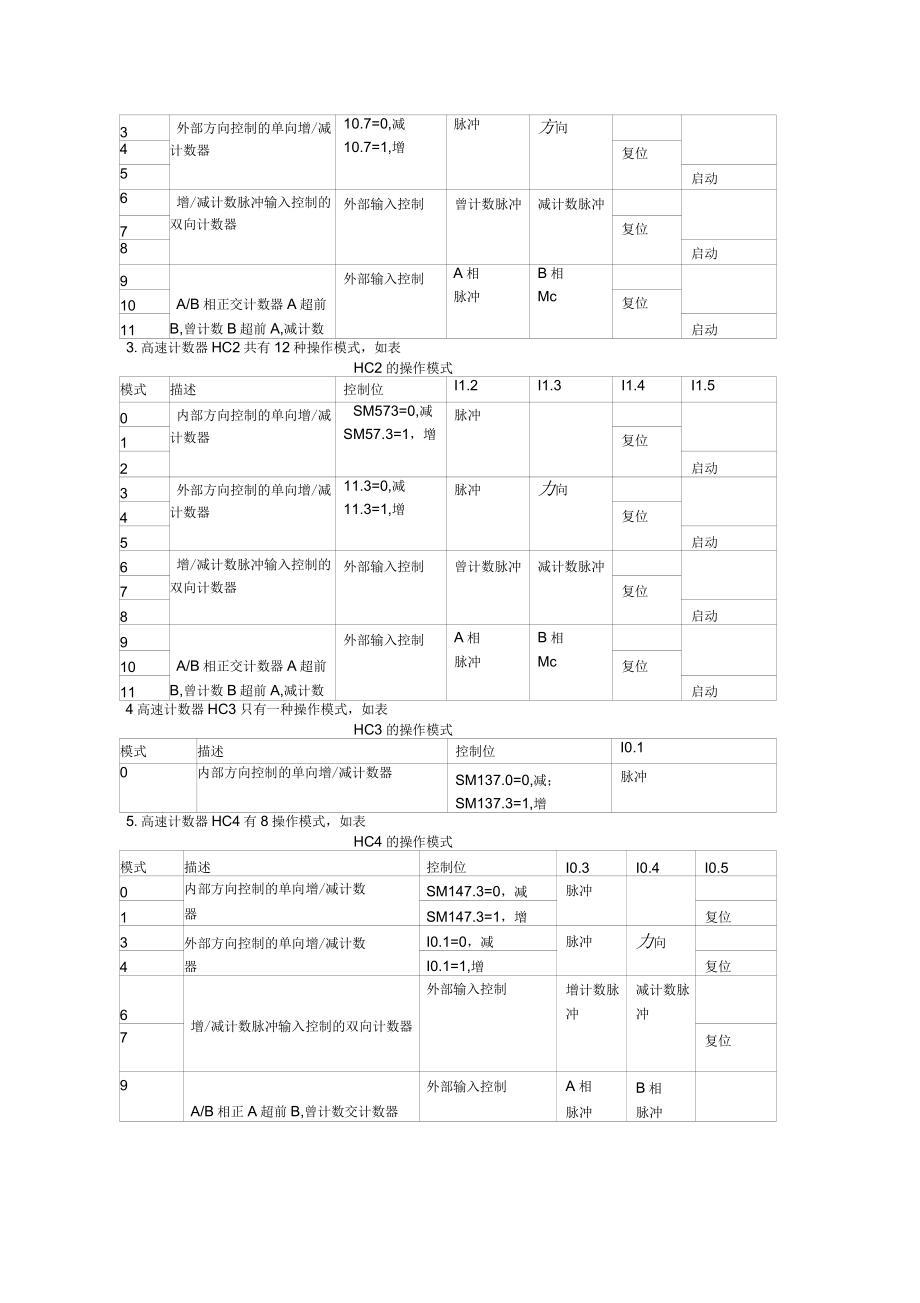

10、減計數復位2高速計數器HC1共有12種操作模式如表HCI的操作模式模式描述控制位I0.6I0.7I1.0I1.10內部方向控制的單向增/減計數器SM47.3=0,減SM47.3=1，增脈沖1復位2啟動3外部方向控制的單向增/減計數器10.7=0,減10.7=1,增脈沖方向4復位5啟動6增/減計數脈沖輸入控制的雙向計數器外部輸入控制曾計數脈沖減計數脈沖7復位8啟動9A/B相正交計數器A超前B,曾計數B超前A,減計數外部輸入控制A相脈沖B相Mc10復位11啟動3.高速計數器HC2共有12種操作模式，如表HC2的操作模式模式描述控制位I1.2I1.3I1.4I1.50內部方向控制的單向增/減計數器S

11、M573=0,減SM57.3=1，增脈沖1復位2啟動3外部方向控制的單向增/減計數器11.3=0,減11.3=1,增脈沖力向4復位5啟動6增/減計數脈沖輸入控制的雙向計數器外部輸入控制曾計數脈沖減計數脈沖7復位8啟動9A/B相正交計數器A超前B,曾計數B超前A,減計數外部輸入控制A相脈沖B相Mc10復位11啟動4高速計數器HC3只有一種操作模式，如表HC3的操作模式模式描述控制位I0.10內部方向控制的單向增/減計數器SM137.0=0,減；SM137.3=1,增脈沖5.高速計數器HC4有8操作模式，如表HC4的操作模式模式描述控制位I0.3I0.4I0.50內部方向控制的單向增/減計數器SM

12、147.3=0，減脈沖1SM147.3=1，增復位3外部方向控制的單向增/減計數器I0.1=0，減脈沖力向4I0.1=1,增復位6增/減計數脈沖輸入控制的雙向計數器外部輸入控制增計數脈沖減計數脈沖7復位9A/B相正A超前B,曾計數交計數器外部輸入控制A相脈沖B相脈沖10B超前A,減計數復位6.高速計數器HC5只有一種操作模式如表HC5的操作模式模式描述控制位I0.40:內部方向控制的單向增/減計數器SM157.3=0，減SM157.3=1，增脈沖4.高速計數器的控制字節系統為每個高速計數器都安排了一個特殊寄存器SMB作為控制字，可也通過對控制字節指定為的設置，確定高速計數器的工作模式。S7-2

13、00在執行HSC指令前，首先要檢查與每個高速計數器相關的控制字節，在控制字節中設置了啟動輸入信號和復位輸入信號的有效電平，正交計數器的計數倍率，計數方向采用內部控制的有效電平，是否允許改變計數方向，是否允許更新設定值，是否允許更新當前值，以及是否允許執行高速計數指令。高數計數器的控制字節HCOHC1HC2HC3HC4HC5描述SM37.0SM47.0SM57.0SM147.0復位輸入控制電平有效值：、0=局電平后效，1=低電平后效SM47.1SM57.1啟動輸入控制電平有效值：0=局電平后效，1=低電平后效SM37.2SM47.2SM57.2SM147.2倍率選擇：0=4倍率，1=1倍率SM3

14、7.3SM47.3SM57.3SM137.3SM147.3SM157.3計數方向控制：0為減1為曾SM37.4SM47.4SM57.4SM137.4SM147.4SM157.4改變計數方向控制：0=不改變1=準許改變SM37.5SM47.5SM57.5SM137.5SM147.5SM157.5改變設定值控制：0=不改變1=準許改變SM37.6SM47.6SM57.6SM137.6SM147.6SM157.6改變當前值控制：0=不改變1=準許改變SM37.7SM47.7SM57.7SM137.7SM147.7SM157.7高速計數控制：0=禁止計數1=準許計數說明:（1）在高速計數器的12種工作

15、模式中，模式0、模式3、模式6和模式9,是既無啟動輸入，又無復位輸入的計數器，在模式1、模式4、模式7和模式10中，是只有復位輸入，而沒有啟動輸入的計數器；在模式2、模式5、模式8和模式11中，是既有啟動輸入，又有復位輸入的計數器。（2）當啟動輸入有效時，允許計數器計數；當啟動輸入無效時，計數器的當前值保持不變；當復位輸入有效時，將計數器的當前值寄存器清零；當啟動輸入無效，而復位輸入有效時，則忽略復位的影響，計數器的當前值保持不變；當復位輸入保持有效，啟動輸入變?yōu)橛行r，則將計數器的當前值寄存器清零。（3）在S7-200中，系統默認的復位輸入和啟動輸入均為高電平有效，正交計數器為4倍頻，如果想

16、改變系統的默認設置，需要設置如上表中的特殊繼電器的第0,1,2位。各個高速計數器的計數方向的控制，設定值和當前值的控制和執行高速計數的控制，是由表4-22中各個相關控制字節的第3位至第7位決定的。6.高速計數器的當前值寄存器和設定值寄存器每個高速計數器都有1個32位的經過值寄存器HC0-HC5,同時每個高速計數器還有1個32位的當前值寄存器和1個32位的設定值寄存器，當前值和設定值都是有符號的整數。為了向高速計數器裝入新的當前值和設定值，必須先將當前值和設定值以雙字的數據類型裝入如表所列的特殊寄存器中。然后執行HSC指令，才能將新的值傳送給高速計數器。高速計數器的當前值和設定值HC0HC1HC

17、2HC3HC4HC5說明SMD38SMD48SMD58SMD138SMD148SMD158新當前值SMD42SMD52SMD62SMD142SMD152SMD162新設定值7.高速計數器的初始化由于高速計數器的HDEF指令在進入RUN模式后只能執行1次， 為了減少程序運行時間優化程序結構， 一般以子程序的形式進行初始化。下面以HC2為例，介紹高速計數器的各個工作模式的初始化步驟。1 .利用SM0.1來調用一個初始化子程序。2 .在初始化子程序中，根據需要向SMB47裝入控制字。例如，SMB47=16#F8,其意義是：準許寫入新的當前值，準許寫入新的設定值，計數方向為曾計數，啟動和復位信號為高電

18、平有效。3 .執行HDEF指令，其輸入?yún)?shù)為：HSC端為2（選擇2號高速計數器），MODE端為0/1/2（對應工彳模式0,模式1,模式2）4 .將希望的當前技術值裝入SMD58（裝入0可進行計數器的清零操作）5 .將希望的設定值裝入SMD626 .如果希望捕獲當前值等于設定值的中斷事件，編寫與中斷事件號16相關聯的中斷服務程序7 .如果希望捕獲外部復位中斷事件，編寫與中斷事件號18相關聯的中斷服務程序。8 .執行ENI指令9 .執行HSC指令10 .退出初始化子程序8高速計數器應用舉例某產品包裝生產線用高速計數器對產品進行累計和包裝，每檢測1000個產品時，自動啟動包裝機進行包裝，計數方向可由外部信號控制，。設計步驟：11選擇高速計數器，確定工作模式在本例中，選擇的高速計數器為HC0,由于要求技術方向可由外部信號控制，而其不要復位信號輸入，確定工作模式為模式3,采用當前值等于設定值得中斷事件，中斷事件號為12,啟動包裝機工作子程序，高速計數器的初始
