1、工藝(一)裝配環境裝配工具檢測方法檢測工具真空室底板序號零件名稱圖號數量1T型鋼112T型鋼213底板14連接桿115連接桿236連接317塑管28玻璃膠9焊條10M6x70內六角19211M6x15內六角5312M10x60內六角413M10螺母414M6螺母19215真空室連接件116M4x15內六角4176膠墊圈192工藝說明1所有調節螺釘孔盡可能垂直于T型鋼,且不能滑牙。2兩T型鋼平行,對齊,總長控制公差1800±0.5mm,寬度應控制在1152.5±1.5mm(一套內寬度相差小于1mm)3底板與T型鋼對齊(X向電機側優先對齊),且基本水平。4所有連接桿長度尺寸誤差
2、應在0.5mm以內5連接桿1(裝電機處)要垂直于兩T型鋼,裝電機架的孔位精準, u口朝內6連接桿3的u口朝外(五根連接桿開口一致,朝向X正方向),走線處孔位直徑不宜太大,縫隙應0.5mm7所有焊接處要牢固,無虛焊,焊接處必須做防銹處理。T型鋼外側無有明顯掉漆。8真空室內周圍密封要好,不允許有漏氣。T鋼與底板(下面)之間的縫隙密封時要做到整潔美觀,底板外表面也要做到干凈整潔9任何修理過的鐵制零件必須做防銹處理10設備支腳兩邊開口朝內,中間的朝下。設備支腳用 M6*12內六角螺釘固定,設備支腳必須垂直于T型鋼。11防線管安裝牢固,密封良好 品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月
3、日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(二)裝配環境裝配工具檢測方法檢測工具底支架 序號零件名稱圖號數量1側板122側板223地腳螺栓44M8x15內六角螺釘8工藝說明1外觀無銹斑、油漆磕掉、變形等現象。2支架頂部通孔孔距要準,且上下方管保持平行,距離均等3側板總長度尺寸控制:兩頭的孔距1400mm,誤差2mm4所有焊接的地方無虛焊現象,焊接后突出毛點等都要清除毛刺5整個支架裝好后要牢固,無晃動品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日
4、時 分工藝(三)裝配環境裝配工具檢測方法檢測工具X 向主傳動部分 序號零件名稱圖號數量1主傳動帶輪架 GLY01.2-0222帶輪2電機上13帶輪1(帶輪架上)14帶輪315X向電機架GLY-01.2-0816X向電機17固定套28環形同步帶66MXL19M3x5緊定螺釘810M4x5緊定螺釘811M4x20內六角螺釘812M4x10內六角螺釘413M6x15內六角螺釘2工藝說明1X向電機架與連接桿垂直2X向環形同步帶必須張緊合適,不宜過松或過緊3兩帶輪架應在同一直線上,不能傾斜4帶輪上的緊定螺釘完全鎖緊,轉動時不能時松時緊5光軸安裝時必須保持同心度,轉動靈活,無異常響聲6主傳動帶輪架上的帶輪

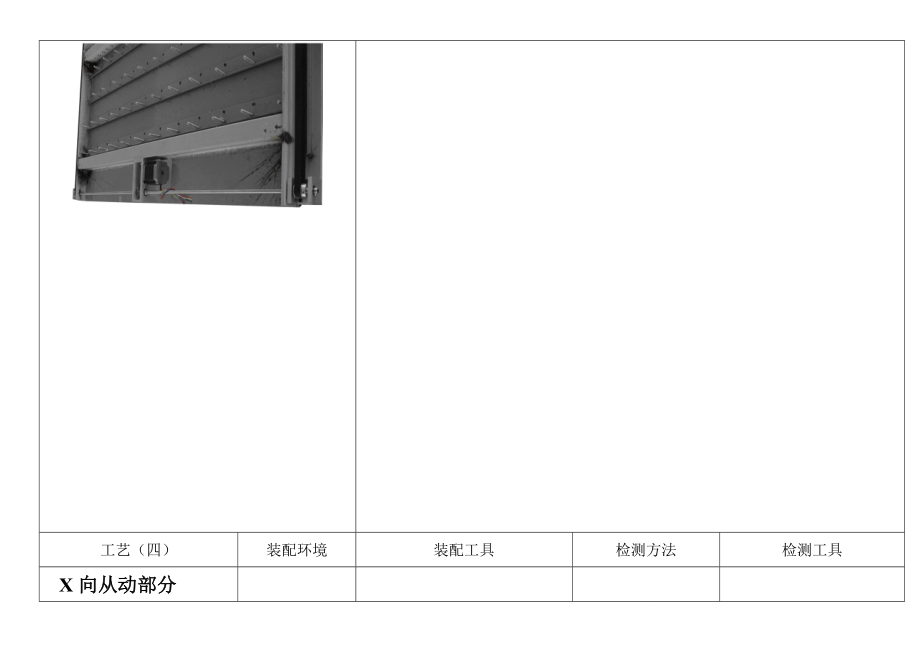

5、方向,有鎖緊套的一端一律朝外7禁止同步帶擦同步帶輪擋邊8電機只裝外面的3顆螺釘,電機有線的面朝外。9光軸端頭應均勻的伸出帶輪架兩端,位置定好后鎖緊固定套,防止光軸左右串動品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(四)裝配環境裝配工具檢測方法檢測工具X向從動部分序號零件名稱圖號數量1從動帶輪架GLY01.2-0522從動軸GLY01.2-1013固定套1GLY01.2-0124拉緊塊GLY01.2-0625M4x15內六角螺釘46M4x20內六角螺釘47M4x30內六角螺釘4工藝說明
6、1帶輪有鎖緊套一端朝外2從動軸無臺階端朝外3軸和帶輪裝好后,軸不能左右串動,轉動時不能時松時緊4拉緊塊安裝牢固,且與光軸平行。5從動帶輪架與拉緊塊距離控制在510mm,從動軸平行于光軸。6禁止同步帶擦同步帶輪擋邊品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(五)裝配環境裝配工具檢測方法檢測工具X向滑動部分序號零件名稱圖號數量1主動帶輪組22從動帶輪組 23同步帶MXL1500x1524X向?qū)к?5滑塊26同步帶壓板GLY01.1-0547 橫梁固定座1GLY01.1-0318橫梁固定座
7、2GLY01.1-04 19M4x15內六角螺釘810扎帶4工藝說明1導軌定位-導軌端面應與主動端帶輪架的距離為40mm , 橫梁固定架與T型鋼的距離(裝y向電機側應控制在33.5mm之間,另一頭則應控制在34mm,兩根導軌之間距離均等,保持平行狀態2固定導軌的螺釘孔隔二個孔裝一顆螺釘,螺釘頭不可高過導軌表面3考慮到T型鋼可能有一定程度的變形,在安裝時讓導軌與T鋼的最高點持水平狀態,如遇某一部位有凹陷現象的,可墊些其它材料,是導軌保持平直。4滑塊裝上以后滑動靈活,保持良好滑動效果,無卡死現象5橫梁固定架安裝時應與滑塊成垂直狀,且與滑塊邊緣持平6同步帶裝平,裝正,張緊合適,兩邊同步帶張緊應是一樣
8、的,皮帶端上應用扎帶扎好,扎整齊7緊定螺釘固定時(橫梁垂直度調好后),兩滑塊所在的位置應該一樣8所有螺釘不能滑牙,導軌擦拭軸承油9兩邊的導軌裝好后,接上電器,滑動時阻力應2品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(六)裝配環境裝配工具檢測方法檢測工具Y向滑動部分序號零件名稱圖號數量1角鋼12Y向?qū)к?3Y向滑塊14轉接快GLY01.4-1525M4x10平機螺釘6M4x12內六角螺釘7M4x20內六角螺釘2工藝說明1角鋼剛性好,強度好,無彎曲變形現象2Y向?qū)к壟cX向?qū)к壋纱怪睜?導
9、軌面或轉接塊的面垂直于支撐臺面4滑塊與導軌之間配合良好,活動性好,潤滑效果好5轉接塊上表面的角須做倒角處理6導軌剛性好,強度好,精度好,保持平直狀7裝好后,接上電器,滑動阻力應1.58Y向同步帶呈水平狀,松緊適中,同步帶壓板處留同步帶30±5mm并用扎帶扎好。同步帶不允許擦到其他不應該擦到的部位品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(七)裝配環境裝配工具檢測方法檢測工具調平面部分序號零件名稱圖號數量1支撐臺面 GLY01.3-0412Y向滑動部分 13Y向電機組14Y向
10、從動組部分15落刀系統組部分16MXL1000x10同步帶17Y向同步帶壓板GLY01.4-1828M4x10內六角螺釘99百分表110扎帶211M5x50平機螺釘19212M5防退螺母192135橡膠墊192145平墊19215M6x50內六角螺釘19216M6螺母192工藝說明1支撐臺面表面所有毛刺去除,所有螺釘孔對齊(先將鋁板和底板上的孔對齊后再穿螺釘)2調節后的支撐臺面板表面到T型鋼底部的面距離(厚度)應控制在62±0.5mm3導軌或落刀系統組部分應垂直于支撐臺面4調節平面前應讓支撐臺面保持自然狀態,找出調節數值再調平面,整個平面誤差應控制在20絲內(調節過程中避免觸摸百分表
11、),調節時不能拉或頂?shù)奶o5調好后調節螺釘鎖緊,并進行外部縫隙的密封,無漏氣6所有螺釘孔和螺釘不能滑牙7所有調節平面的螺釘都應與臺面鋁板接觸,頂?shù)穆葆旐毴宽數戒X板,拉的螺釘不允許高于鋁板。 品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(八)裝配環境裝配工具檢測方法檢測工具Y向電機組(主傳動)序號零件名稱圖號數量1Y向電機12Y向電機座GLY01.4-0213帶輪 714帶輪515帶輪416光軸6x17固定套AGLY01.4-2218環形同步帶MXL6519深溝軸承16210M4x10
12、內六角螺釘411M4x5緊定螺釘612M3x5緊定螺釘2工藝說明1電機架上(軸承孔部位)孔位精準,同心度好2裝好后光軸不能左右晃動,無間隙,軸承轉動無異響雜音,滑動時不能時松時緊要順暢3環形同步帶張緊合適,不能傾斜,咬合良好4帶輪上的螺釘孔處毛刺須去除5裝同步帶的兩個帶輪保持平行、高度一致。6所有帶輪不能擦到旁邊的任何零部件7緊定螺釘全部擰緊8電機的電線朝向光軸品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(九)裝配環境裝配工具檢測方法檢測工具Y向從動帶輪組序號零件名稱圖號數量1Y向帶輪
13、基座GLY01.4-0712帶輪513固定套AGLY01.4-2214張緊輪軸GLY01.4-0815M4x5緊定螺釘26M3緊定螺釘2工藝說明1帶輪上的毛刺要去除,裝好后不能擦到其他部位零件2裝好后輪軸上下晃動無間隙,左右無晃動3裝好后軸承轉動無異響,且靈活不能卡死或有時松有時緊品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(十)裝配環境裝配工具檢測方法檢測工具落刀系統組序號零件名稱圖號數量1筆座GLY01.4-1312刀座GLY01.4-14A13電磁鐵14落刀凸輪GLY01.4-1
14、615連桿GLY01.4-17A16連桿軸承27筆座彈簧184x47滾針296x47光軸210落刀主座GLY01.4-12111z向光電開關112擋板113z向電機114M3x5平頭螺釘115M3x15圓頭螺釘616M3x5緊定螺釘2工藝說明1筆座能上下滑動靈活(輕松壓下且能迅速彈起),無卡死現象,無晃動,自然放置時不下垂2刀座上的彈簧不能過緊或者太松,上下滑動靈活(用手轉動凸輪使刀座上下滑動,刀座內彈簧變形不超過1mm),左右擺動時無晃動。3裝好后的刀座,筆座兩側不能比落刀主座的寬度大,應比落刀主座總寬度每邊小1mm4電磁鐵安裝時,螺釘不能太長,以防把線圈頂破造成不必要的短路,芯棒及螺桿螺母
15、處加鎖固劑5落刀凸輪安裝位置合適,不能擦到光電開關,應與連桿的面貼齊為宜6連桿安裝,背面應加3彈墊圈,墊圈應先夾平7落刀凸輪上的緊定螺釘必須與電機上的平槽相對齊8擋板固定牢固,不允許比落刀主座的外形尺寸大,刀座落到底,螺母處不能頂?shù)綋醢寤虿恋竭吷?連接桿與彈性軸處的螺釘加防退裝置品質部裝配品質員簽字: 蓋章:裝配員:品質檢驗時間: 月 日 時 分裝配起始: 月 日 時 分品質通過時間: 月 日 時 分裝配結束: 月 日 時 分工藝(十一)裝配環境裝配工具檢測方法檢測工具外觀安裝部分序號零件名稱圖號數量1X向裝飾型材22Y向型材23型材封蓋GLY01.3-1744X向型材支撐塊GLY01.3-1
16、065X向電機罩殼16Y向橫梁裝飾殼GLY01.4-1017Z向電機護殼GLY01.4-1118切割臺面pvcGLY01.3-0319臺面板壓條GLY01.3-24110透明膠帶11M4x10內六角1212M5x15內六角813M6x15內六角1214M3x5圓頭螺釘715M3x5平機螺釘616封蓋固定塊GLY01.3-254工藝說明1所有外殼表面無變形、無掉漆2臺面板孔分布均勻,大小一致,表面干凈平整(鋁板上異物清理干凈)3X向型材上表面應該與y向型材的上表面高低不能超過0.5mm,縫隙不超過0.5mm4橫梁裝飾殼安裝要正且平,頂部螺釘定位整齊分布均勻,螺釘須采用不銹鋼的,裝好后不能碰到其他不該碰的零件或線5
