飛思卡爾9S12XS128單片機教程

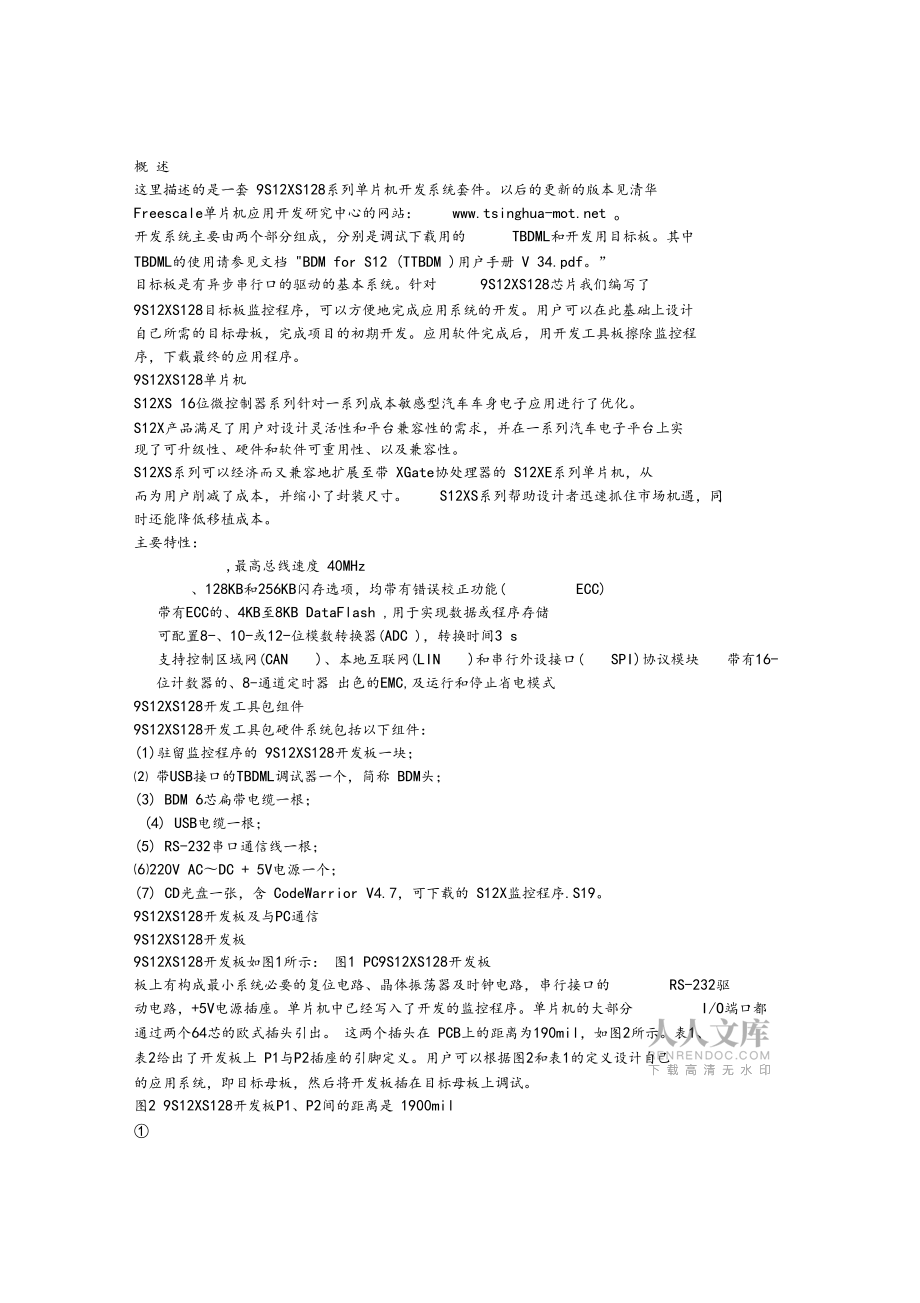

1、9S12XS128單片機開發工具包清華Freescale MCU/DSP應用開發研究中心9S12XS128單片機開發工具包 1概述39S12XS128 單片機39S12XS128開發工具包組件 39S12XS128開發板及與 PC通信49S12XS128 開發板4開發板的硬件連接 5PC機的設置6監控程序及監控命令詳解 8命令詳解8復位、中斷向量表 12用戶可以使用的RAM空間12編譯器 CodeWarrior for HCS12 使用方法入門 13建立工程文件13編寫 main.c 程序15定義存儲空間分配 17應用程序的編譯18向開發板下載程序 20運行應用程序21概 述這里描述的是一套

2、9S12XS128系列單片機開發系統套件。以后的更新的版本見清華Freescale單片機應用開發研究中心的網站：www.tsinghua- o開發系統主要由兩個部分組成，分別是調試下載用的TBDML和開發用目標板。其中TBDML的使用請參見文檔 "BDM for S12 (TTBDM )用戶手冊 V 34.pdf?！?目標板是有異步串行口的驅動的基本系統。針對9S12XS128芯片我們編寫了9S12XS128目標板監控程序，可以方便地完成應用系統的開發。用戶可以在此基礎上設計 自己所需的目標母板，完成項目的初期開發。應用軟件完成后，用開發工具板擦除監控程 序，下載最終的應用程序。9S

3、12XS128單片機S12XS 16位微控制器系列針對一系列成本敏感型汽車車身電子應用進行了優化。S12X產品滿足了用戶對設計靈活性和平臺兼容性的需求，并在一系列汽車電子平臺上實 現了可升級性、硬件和軟件可重用性、以及兼容性。S12XS系列可以經濟而又兼容地?cái)U(kuò)展至帶 XGate協處理器的 S12XE系列單片機，從 而為用戶削減了成本，并縮小了封裝尺寸。S12XS系列幫助設計者迅速抓住市場機遇，同時還能降低移植成本。主要特性：,最高總線速度 40MHz、128KB和256KB閃存選項，均帶有錯誤校正功能(ECC)帶有ECC的、4KB至8KB DataFlash ,用于實現數據或程序存儲可配置8-

4、、10-或12-位模數轉換器(ADC )，轉換時間3 s支持控制區域網(CAN )、本地互聯網(LIN )和串行外設接口( SPI)協議模塊 帶有16-位計數器的、8-通道定時器 出色的EMC,及運行和停止省電模式9S12XS128開發工具包組件9S12XS128開發工具包硬件系統包括以下組件：(1)駐留監控程序的 9S12XS128開發板一塊； 帶USB接口的TBDML調試器一個，簡稱 BDM頭；(3) BDM 6芯扁帶電纜一根；(4) USB電纜一根；(5) RS-232串口通信線一根；220V ACDC + 5V電源一個；(7) CD光盤一張，含 CodeWarrior V4.7，可下載

5、的 S12X監控程序.S19。9S12XS128開發板及與PC通信9S12XS128開發板9S12XS128開發板如圖1所示： 圖1 PC9S12XS128開發板板上有構成最小系統必要的復位電路、晶體振蕩器及時鐘電路，串行接口的RS-232驅動電路，+5V電源插座。單片機中已經寫入了開發的監控程序。單片機的大部分I/O端口都通過兩個64芯的歐式插頭引出。 這兩個插頭在 PCB上的距離為190mil，如圖2所示。表1、 表2給出了開發板上 P1與P2插座的引腳定義。用戶可以根據圖2和表1的定義設計自己 的應用系統，即目標母板，然后將開發板插在目標母板上調試。圖2 9S12XS128開發板P1、P

6、2間的距離是 1900mil 1mil=25.4 10-5m。表1開發板上P1插座的引腳定義P1 P2I VCC 2 VCC 1 GND 2 VCC3 NC 4 NC 3 NC 4 NC5 GND 6 GND 5 NC 6 NC7 NC 8 NC 7 NC 8 NC9 NC 10 NC 9 PT3 10 PT2II PM2 12PM1 11 PT1 12 PT013PM0 14PM3 13 PK0 14 PK115 PT4 16 PT5 15 PK2 16 PK317 PT6 18 PT7 17 PP0 18 PP119 PK5 20 PK4 19 PP2 20 PP321 PJ1 22 PJ

7、0 21 PP4 22 PP523 NC 24 PB0 23 PP6 24 PP725 PB1 26 PB2 25 PK7 26 NC27 PB3 28 PB4 27 NC 28 PM429 PB5 30 PB6 29 PM5 30 PJ631 PB7 32 PH7 31 PJ7 32 NC33 PH6 34 PH5 33 PS7 34 PS635 PH4 36 PE7 35 PS5 36 PS437 PE6 38 PE5 37 PS3 38 PS239 PE4/ECLK 40 NC 39 TXD0 40 RXD041 NC 42 NC 41 PM6 42 PM743 NC 44 NC 43

8、NC 44 VRL45 NC 46 NC 45 VRH 46 NC47 NC 48 NC 47 AN15 48 AN0749 PH3 50 PH2 49 AN14 50 AN0651 PH1 52 PH0 51 AN13 52 AN0553 PE3 54 PE2 53 AN12 54 AN0455 PE1 56 PE0 55 AN11 56 AN0357 PA0 58 PA1 57 AN10 58 AN0259 PA2 60 PA3 59 AN09 60 AN0161 PA4 62 PA5 61 AN08 62 AN0063 PA6 64 PA7 63 NC 64 NC開發板的硬件連接對開發板

9、無需任何設置，用一條普通串口線（在開發套件中已經提供）連接開發板的9芯D型插頭到 PC的串口 1,即COM1 ,（或串口 2也可以，只要把后面的超級終端 設置成 直接連接到 COM2就可以了）。5V電源連接到串口旁邊的電源插口中，這樣開發板就連接好了。 PC、開發板、5V電源的連接關系如圖 3所示。開發板有自己的電源，同時可以通過板上的歐式插頭、插座向用戶的應用系統板供電；開發板也可以通過歐式插頭、插座供電。但不要同時用兩個電源分別向開發板和應用系統板供電！用開發板自帶的5V電源供電時，整個系統的供電電流不得超過自帶電源的標稱供電電流。PC PC+5V電源+5V電源串口線串口線XS128 XS

10、128圖3 系統的連接關系注意，在沒有熟悉和掌握整個開發環境之前，不要將開發板插到應用系統板上。PC機的設置可以使用PC中自帶的超級終端軟件實現PC與開發板的通信，雖然 PC自帶的超級終端軟件比較慢，且很多 PC實際上達不到標稱波特率應該達到的速率（即達不到字符間最小間隔1個、1.5個、2個停止位的速率），但使用PC自帶的超級終端軟件比較方便，不 必尋找專門的通信軟件。首先，執行 開始”程序” |附件”屈迅” |超級終端”命令打開超級終端”對話框，如圖 4所示。在該對話框中選擇超級終端后，得到如圖5 所示的窗口。圖4 打開超級終端填入名稱“9S12XS128或者“9600'； 一般使用

11、波特率作為名稱容易區分。選擇 確定”按鈕，如圖5所示。這是給與開發板通信用的通信協議文件命名，以后再次使用超級終端時直接單擊選定的文件名或圖標即可，不必再次重復下面的設置。圖5給通信協議文件命名點擊確定，PC會給出圖6所示的提示窗口。如果開發板是連接到串口1,就選 直接連接到串口 1”，如果開發板連接到串口3,就選 直接連接到串口 3”。確定后，圖 7所示的設置窗口會出現。使用的串行口通信協議：9600波特率，8位傳送，無奇偶校驗，一個停止位，無流量控制或使用 Xon/Xoff協議，并選擇 確定”。圖6 設置使用 COM1 或COM3圖7 設置串口通信協議接開發板，按開發板的 S1復位鍵，并在

12、3秒鐘內按任意鍵，表示終端用PC已經鏈接好，可以看到如圖 8所示的內容，這樣開發板的調試環境就建立起來了。若3秒內無鍵入，將自動運行在$C000處的用戶程序。應用示范程序起始地址在$4029,向量$4029在用戶向量區$EFFE和$EFFF處。用戶會看到示范應用程序使小燈移位和閃爍、 監控程序及監控命令詳解監控程序代碼小于 4KB,放在地址$F000處。它把$FF10的中斷向量表移到 EF10處,順序不變。用戶可以使用 $EF10處的中斷向量表，此中斷向量表和9S12XS128手冊上的中斷向量表順序相同，只是從 $FF10移到了 $EF10。監控程序運行起來時，如果串口在 4s內 沒有收到數據

13、，就會檢查 $EFFE$EFFF(用戶復位向量表)是否為FFFF,如果不是，說明Flash 中有用戶程序。程序自動跳轉到$EFFE$EFFF所指向的用戶程序。如果程序運行起來4s內串口接到數據或者$EFFE$EFFF為$FFFF,則進入DEBUG監控程序。進入監控程序后的 超級終端的顯示如圖 8。命令詳解1. H命令H(幫助)命令用來顯示各種命令信息。按“H按鈕看到如圖9所示的內容如圖 9所示：圖9按復位按鍵，輸入 H命令，得到的用戶界面這里“S'指Ctrl鍵與A鍵同時按下。AA,AB,AX,AY ,AC,AP :分別為改變 A寄存器、B寄存器、X寄存器、Y寄存器、CC寄存器或者PC寄

14、存器的值。2. D命令D (Display)命令顯示一段內存的內容。按下 D鍵后要填入需要顯示的內存的起始地 址和終止地址，然后回車就會顯示這一段地址的內容。如圖10所示。圖10 D命令，顯示內存中的內容3. M命令M命令(Memory Modify )用來改變 RAM 內存中的內容。按 M鍵后填入要改變的 RAM內存地址。然后會顯示此 RAM內存地址的內容， 接著用戶可以填入希望改成的內容。 如果修改成功，用戶可以修改下一個地址的內容；如果修改失敗，顯示？ ”。如果需要停止修改，直接輸入回車就可以了。按“人鍵，回到上一個內存地址，M命令的使用如圖11所示。圖11 用M命令顯示和修改 RAM

15、內存4. L命令下載程序到 Flash中，可識別 S1或S2格式的S19文件。按L鍵后，開發板上的單片機等待接收來自串行口的數據文件。然后執行傳送”段送文本文件”命令，在彈出的對話框中找到要下載的*.s19文件，并按下 打開”按鈕，文件就會被下載到Flash中去,如圖12所示。注意，文件類型應選所有文件”，下載前可用 E命令擦除原來的程序。圖12 用L命令下載應用程序到Flash中6. E命令E命令用來擦除內部 64K尋址空間范圍內(0x40000x7FFF )和(0xC0000xEFFF )。監控程序占用的 Flash地址空間為 $F000$FFFF。7. G命令從PC寄存器的地址處，開始運

16、行程序?？梢杂?Ctrl+P 命令修改PC指針到擬運行程 序的起始地址。8. AA命令A(yù)A命令即Ctrl + A用于改變A寄存器的值。使用方法與M命令類似。aB、aX、人丫等命令與aa的使用方法相同。9. R命令R命令顯示所有 CPU寄存器的內容。如圖 13所示。圖13用R命令查看CPU寄存器中的內容10. Q命令 E命令用來擦除整頁的 Flash, 64K尋址空間地址為(0x80000xBFFF )。XS128有8 個16K的PPAGE，地址從 F8FF。如圖14復位、中斷向量表9S12XS128的中斷向量表在存儲空間的高地址，從復位向量地址$FFFE開始向低地址延伸。中斷向量區$FF10$

17、FFFF共可存放 120個中斷向量。由于監控程序是$F000$FDFF , 占用3.5KB。為防止在調試過程中反復地擦除、下載程序過程中誤將監控程序擦除，對 $F000$FFFF的4KB空間加了寫保護。故中斷向量表就得移到?jīng)]有保護的區域。在監控程序中，已經將中斷向量表中120個中斷向量從$FF10$FFFE移到$EF10$EFFE。監控在下載程序到 FLASH時，對$FF10$FFFE的地址進行了轉換，自動將中斷向量寫到 $EF10$EFFE。用戶程序無需更改中斷向量地址。用戶的復位向量寫在$EFFE和$EFFF,但復位后要等 34秒才能運行用戶程序。這是因?yàn)閺?fù)位后要先進入監控程序?qū)ο到y(tǒng)做初

18、始化，然后檢查 RS-232接口有沒有字符輸入，若34秒內沒有輸入，則進入用戶程序。用戶可以使用的 RAM空間9S12XS128有12KB 片內RAM ,片內 RAM 的地址空間是 0x10000x3FFF。 RAM 地 址空間中 0x10000x1FFF , RAM 的頁寄存器 RPAGE 不用。監控程序自身占用32B RAM，初始化堆棧指針 SP在RAM頂端讓出32B ,初始化為$3FD0。原則上$3FD0以下的RAM ,用戶都可以自由使用。由于對Flash的擦除和寫入期間 Flash是禁止讀的，故對Flash下載的L命令和擦除的Q命令、E命令要將執行這些命令的代碼復制到RAM中進行，還要

19、留出下載數據緩沖區。以上共占用$3D00以上的768B。但這一部分 RAM只在下載、擦除程序時占用，并不影響 用戶程序在監控程序控制下使用。編譯器CodeWarrior for HCS12使用方法入門以下以一個簡單的例子說明CodeWarrior如何使用。建立工程文件安裝好 CodeWarrior后，打開如圖 17所示的CodeWarrior窗口；在其中執行 File|New 命令，彈出如圖 18所示的New對話框；選擇 HC(S)12 New Project Wizard ,并輸入工程的 名字，例如 TEST,單擊OK按鈕，彈出 New Project向?qū)?圖19)。在選擇芯片型號(圖 20

20、)后，在Page5中選擇"minimal Startup code (圖21)，在選擇內存模式時選擇small模式，其他按默認值一直點擊OK直到完成。圖17建立工程文件圖18 選擇 HC(S)12 New Project Wizard,并給工程文件命名圖19新工程向?qū)D20選擇芯片型號圖21 選擇Startup code 模式編寫main.c程序工程文件生成以后，回到自動生成的文件系統，如圖 22所示。這個文件系統中最重要的是main.c文件和 TBDML_linker.prm 文件。main.c是用戶需要開發的應用程序，TBDML_linker.prm 文件定義程序的代碼區和數據區

21、，與系統硬件有 關。雙擊main.c文件，在main函數中鍵入以下代碼：void main(void) /* put your own code here */Enableinterrupts;Disableinterrupts;REFDV = 0x07;SYNR = 0xD8;while( CRGFLG_LOCK != 1);CLKSEL_PLLSEL = 0x01;SCI0CR2 = 0x0C;SCI0BD = 0x145;while(SCI0SR1_TC = 0);SCI0DRL = 'A'for(;)while(SCI0SR1_RDRF = 0);SCI0DRL = S

22、CI0DRL; /* wait forever */圖22 自動生成的文件系統單擊Save按鈕，保存源程序，如圖23所示。這是一段串口回顯的簡單程序。圖23保存源程序定義存儲空間分配雙擊TBDML_linker.prm文件會看到如圖 24所示的代碼。圖24 文件TBDML_linker.prm定義存儲空間分配圖24沒有顯示全部代碼，請參考編譯器生成的具體prm文件。Prm文件中各個部分的含義如下：RAM是程序的數據區；ROM_C000是0xC0000xFEFF程序的代碼區；ROM_XXXX 是分頁的 FLASH空間；RAM_XX 是分頁的 RAM 空間；EEPROM_XX 是 DFlash 空間；VECTOR 0 _Startup表示把單片機的0xFFFE處的復位向量設為這個程序的入口地址。注意，如果使用監控程序調試，0xF0000xFFFF是受保護的，不能擦寫，因?yàn)檫@里是監控程序所在的地方。監控程序會自動將終端向量轉移到0xEF100xEFFE應用程序的編譯在圖25所示對話框中單擊 Make按鈕，編譯應用程序。圖25 用Make命令編譯應用程序單擊Debug按鈕（Make按鈕右邊第 2個按鈕，即一個綠色的三角
