鋼結構設計原理復習題

1、齊齊哈爾大學鋼結構基本原理期末復習模擬試題庫一、單選題（1分×20=20分）1、下列關于荷載分項系數的論述( )不正確。A、gG不分場合均取為1.2 B、gG為結構永久荷載分項系數 C、gQ用于計算活荷載效應的設計值 D、gQ一般情況下取1.4，當樓面活荷載大于4kN/mm2時，取1.32、驗算型鋼梁正常使用極限狀態的變形時，用荷載( )。 A、 設計值 B、 標準值 C、 組合值 D、 最大值3、鋼材的抗拉強度f(wàn)u與屈服點fy之比f(wàn)u/fy反映的是鋼材的( )。A、 強度儲備 B、 彈塑性階段的承載能力C、 塑性變形能力 D、 強化階段的承載能力4、鋼材的冷彎試驗是判別鋼材( )的

2、指標。A、強度 B、塑性 C、塑性及冶金質量 D、塑性及可焊性5、在常溫和靜載作用下，焊接殘余應力對下列哪一項沒有影響( )A、靜力強度 B、剛度 C、低溫冷脆 D、疲勞強度6、當剪應力等于( )fy時，受純剪作用的鋼材將轉入塑性工作狀態A、 B、 C、 D、7、應力集中愈嚴重，鋼材也就變得愈脆，這是因?yàn)椋?）A、 應力集中降低了材料的屈服點 B、 應力集中產生同號應力場，使塑性變形受到約束C、 應力集中處的應力比平均應力高D、 應力集中提高了鋼材的塑性8、在結構設計中，失效概率Pf與可靠指標b的關系為（ ）。A.、Pf越大，b越大，結構可靠性越差B.、Pf越大，b越小，結構可靠性越

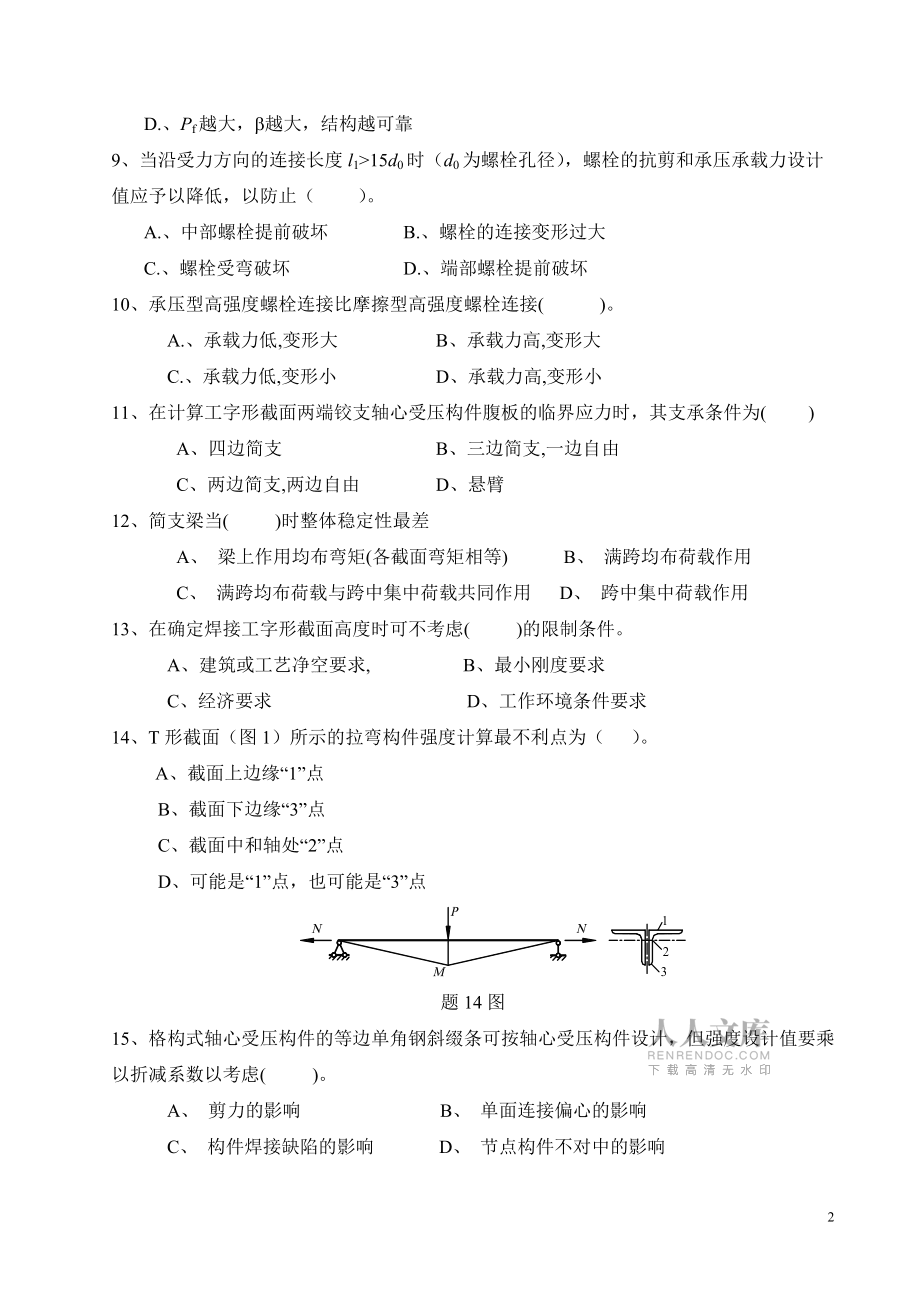

3、差C.、Pf越大，b越小，結構越可靠D.、Pf越大，b越大，結構越可靠9、當沿受力方向的連接長度l1>15d0時（d0為螺栓孔徑），螺栓的抗剪和承壓承載力設計值應予以降低，以防止（ ）。A.、中部螺栓提前破壞B.、螺栓的連接變形過大C.、螺栓受彎破壞D.、端部螺栓提前破壞10、承壓型高強度螺栓連接比摩擦型高強度螺栓連接( )。A.、承載力低,變形大B、承載力高,變形大C.、承載力低,變形小D、承載力高,變形小11、在計算工字形截面兩端鉸支軸心受壓構件腹板的臨界應力時，其支承條件為(    ) A、四邊簡支

4、60;    B、三邊簡支,一邊自由 C、兩邊簡支,兩邊自由            D、懸臂12、簡支梁當( )時整體穩定性最差 A、 梁上作用均布彎矩(各截面彎矩相等) B、 滿跨均布荷載作用 C、 滿跨均布荷載與跨中集中荷載共同作用 D、 跨中集中荷載作用13、在確定焊接工字形截面高度時可不考慮( )的限制條件。 A、建筑或工藝凈空要求, B、最小剛度要求 C、經濟要求 D、工作環境條件要求14、T形截面（圖1）所示的拉彎構件強度計算最不利點為（ ）。

5、 A、截面上邊緣“1”點 B、截面下邊緣“3”點 C、截面中和軸處“2”點 D、可能是“1”點，也可能是“3”點 題14圖15、格構式軸心受壓構件的等邊單角鋼斜綴條可按軸心受壓構件設計，但強度設計值要乘以折減系數以考慮( )。 A、 剪力的影響 B、 單面連接偏心的影響 C、 構件焊接缺陷的影響 D、 節點構件不對中的影響16、實腹式軸心受壓構件整體穩定的公式N/(jA)f物理意義是( ) A、 構件截面上的平均應力不超過鋼材抗壓強度設計值 B、 構件截面上的最大應力不超過鋼材抗壓強度設計值 C、 構件截面上的最大應力不超過歐拉臨界應力設計值 D、 構件軸心壓力設計值不超過構件穩定極限承載力設

6、計值17、當鋼材為Q235B與Q345B用手工焊接時，宜采用( )型焊條。A 、碳鋼E43 B、 碳鋼E50 C、 低合金E50 D、 低合金E5518、在力學缺陷和幾何缺陷中，( )對鋼材軸心受壓桿的臨界力影響最大。A、初彎曲 B、初扭曲 C、初偏心 D、殘余應力19、彎矩作用平面在對稱平面內的實腹式壓彎構件，在彎矩作用平面內的失穩形式是( )。A 、空間失穩 B、平面彎曲失穩 C 、扭轉失穩 D、彎扭失穩20、在彈性階段，側面角焊縫上應力沿長度方向的分布為( )。A、均勻分布 B、一端大一端小 C、兩端大而中間小 D、兩端小而中間大二、判斷題（1分×10=10分）1、鋼結構受拉構

7、件一般只須計算強度和剛度。（ ）2、為了消除對接焊縫起弧和落弧不易熔透而出現的焊口,通常采用設置引弧板。（ ）3、當焊縫質量標準為一、二級時，認為對接焊縫的設計強度與母材相等。（ ）4、雙軸對稱十字形截面軸心受壓構件一般發生的屈曲形式是扭轉屈曲。（ ）5、綴條格構柱的斜綴條按受拉構件計算。（ ）6、工字形截面梁腹板的局部穩定是通過限制板件高厚比來保證的。（ ）7、鋼材的疲勞破壞是積累損傷的結果。（ ）8、屋蓋支撐體系中的剛性系桿既可受拉也可受壓壓桿。（ ）9、高強度螺栓承壓型連接可以用于直接承受動荷載的結構。（ ）10、鋼結構構件的疲勞計算采用允許應力幅法，且應力按彈性計算。（ ）三 簡答題（

8、每小題5分，共20分）1、試簡述化學元素硫和磷對鋼材材性的影響。2、簡述影響梁整體穩定的因素及增強梁整體穩定的措施。3、規范給出了幾條軸心受壓構件的代表曲線？是依據哪些情況來制定這些柱子曲線的？ 4、計算格構式壓桿繞虛軸彎曲的整體穩定性時，為什么要采用換算長細比？ 四、計算題（50分）1、如圖所示一鋼板與工字形柱的角焊縫T形連接。手工焊，E43型焊條，hf=8mm。設鋼板高度為2a=400mm，鋼板與一斜拉桿相連，拉桿受力F。鋼材采用Q235 鋼，試求兩條焊縫能傳遞的靜載設計值F。已知 （10分）題1圖2、如圖2所示一牛腿，用C級螺栓連接于鋼柱上，牛腿下設有承托板以承受剪力。螺栓公稱直徑M20

9、，孔徑d0=22mm，螺紋處有效直徑de=17.65mm，螺栓布置如圖3。豎向荷載設計值F=1.0×105 N（靜載），距柱翼緣表面200mm。軸心拉力設計值N=1.0×105 N。試驗算螺栓強度（12分）已知、 題2圖3、某簡支梁跨長為5.5m，在梁上翼緣承受均布靜力荷載，恒載標準值為10.2kN/m（不包括梁自重），活載標準值為25kN/m，假定梁的受壓翼緣有可靠側向支撐，鋼材為Q235鋼，梁的容許撓度為l/250。若選用型鋼36b，其單位長度質量為65.7kg/m，梁的自重荷載為0.644kN/m，Ix=16574cm4，Wx=921cm3，Ix/Sx=30.6cm，

10、 tw=12.0mm，試驗算該受彎構件設計是否合理。（13分）已知、 題3圖 4、某焊接工字形截面壓彎構件，翼緣板截面300×14；腹板截面560×10，截面翼緣為剪切邊（對x軸為b類截面，對y軸為c類截面），鋼材為Q345鋼。兩端鉸接，長度為15m，承受的軸心壓力設計值為N=900kN，在桿的中央有一橫向集中荷載設計值P=120kN，在彎矩作用平面外位于桿的三分點處各有一個支撐點，如圖4所示。假設構件的局部穩定滿足要求，試驗算此構件其他方面是否滿足要求。已知、， 彎矩平面內整體穩定計算公式、，；彎矩平面外整體穩定計算公式、，。（15分）題4圖b類截面軸心受壓構件的穩定系數

11、j0123456789600.8070.8020.7970.7910.7860.7800.7740.7690.7630.757700.7510.7450.7390.7320.7260.7200.7140.7070.7010.694c類截面軸心受壓構件的穩定系數j0123456789700.6430.6360.6290.6230.6160.6100.6040.5970.5910.584800.5780.5720.5660.5590.5530.5470.5410.5350.5290.523900.5170.5110.5050.5000.4940.4880.4830.4770.4720.467齊齊哈

12、爾大學鋼結構期末復習模擬試題庫1參考答案一、單選題（1分×20=20分）1、A 2、B 3、A 4、C 5、A 6、C 7、B 8、B 9、D 10、B11、A 12、A 13、D 14、B 15、B 16、D 17、A 18、D 19B 20、C 二、判斷題（1分×10=10分）1、 2、 3、 4、 5、× 6、 7、 8、 9、× 10、三 簡答題（每小題5分，共20分）1、答、硫會引起鋼材的熱脆，還會降低鋼材的沖擊韌性、疲勞強度、抗銹蝕性能和焊接性能，在厚鋼板中還會引起鋼材的層狀撕裂；磷可以提高鋼材的強度和抗銹蝕能力，卻嚴重的降低 鋼的韌性、塑性

13、、冷彎性能和焊接性能，特別是在溫度較低時會導致鋼材發生冷脆。2、答、影響梁整體穩定的因素有荷載的類型；荷載的作用位置；梁的側向剛度、扭轉剛度、翹曲剛度；受壓翼緣的自由長度；梁的支座約束程度。增強梁整體穩定的措施有增大受壓翼緣的寬度；在受壓翼緣設置側向支撐；當梁跨內無法增設側向支撐時，宜采取閉合箱形截面；增加梁兩端的約束提高其穩定承載力；采取措施使梁端不能發生扭轉。3、答、規范給出了4條軸心受壓構件的代表曲線。根據不同截面形狀、不同加工條件和相應的殘余應力大小、不同的彎曲屈曲方向以及l(fā)/1000的初彎曲來制定這些柱子曲線的。4、答、格構式軸心受壓構件繞虛軸彎曲屈曲時，兩分肢非實體相連，連接兩分肢

14、的綴件的抗剪剛度比實腹式構件腹板弱，除彎曲變形外，還需要考慮剪切變形的影響，因此穩定承載力有所降低。四、計算題（50分）1、解、將拉力F分解為垂直于焊縫長度的分力和沿焊縫長度的分力，則、（1分） （3分） （3分）由公式 得 （1分） ，求得 （2分）2、解、用C級螺栓（承托承受剪力）1.螺栓承載力設計值。一個C級螺栓在桿軸方向受拉的承載力設計值為 （3分）2.螺栓的拉力計算及螺栓強度驗算先假定被連接構件繞螺栓群的形心轉動，此時彎矩的設計值 （1分）故連接中螺栓最小拉力值為 （4分）由于，說明被加構件應偏安全地認為繞底排螺栓轉動，由對底排螺栓取矩，取頂排螺栓最大拉力值為 （4分）所以連接滿足要求。3、解、梁上的均布荷載標準值 （1分）梁上的均布荷載設計值 （1分）跨中的最大彎矩標準值 （1分）跨中的最大彎矩設計值 （1分）支座處的最大剪力設計值 （1分）強度驗算彎曲正應力 （2分）支座處最大剪力 （2分） 強度滿足要求。剛度驗算 （3分）剛度滿足要求。對于型鋼截面無須進行局部穩定驗算；另外梁的受壓翼緣有可靠側向支撐，整體穩定得到保障。綜上所述該受彎構件設計合理。 （1分）4、解、1.構件截面特性 （0.5分） （1.5分） （1.5分） （0.5分）2.強度計算跨中最大彎矩 （1分）（2分） 強度滿足要求。3.彎
