工程測量案例分析

1、工程測量案例隧道控制測量案例大比例尺地形圖測量案例變形監測案例施工測量案例市政工程測量案例一、隧道控制測量案例背景材料在某新建鐵路線上，已有首級控制網數據。有一隧道長10Km平均 海拔500m進出洞口以橋梁和另外兩標段的隧道相連。 為保證雙向施工， 需要按gps ca布設平面控制網和進行二等水準測量。儀器設備：單、雙頻GPS各6臺套、S3光學水準儀5臺、數字水 準儀2臺（0.3mm/Km） 2秒級全站儀3臺。計算軟件：GPS數據處理軟件、水準測量平差軟件。分析要點：建立隧道控制網的主要作用是保證隧道的正確貫通。隧道控制包括地面和洞內兩部分。原有地面控制點精度、點位不滿足貫通要求時，建立隧道獨立

2、控制 網。如點位不滿足，則進行加密。平面控制網按 GPSC級布設，每個洞 口 3個點，進洞點和方位點間要通視，如邊長小于 500 m應設強制對中 觀測墩。高程為二等水準，每個洞口 2個點。GPS控制網采用6臺雙頻GPS1測，二等水準采用2臺數字水準儀 分兩組觀測?？荚嚇宇}單項選擇題：1 .長度大于4Km的隧道地面平面控制測量優先采用（C ）A.導線測量B.三角形網測量C.GPS 測量2 .二等水準測量往返測高差不符值為（A ）。A.4 VK B.6 VK C.8，K簡答題：1 .在控制測量觀測之前，需要做哪些準備工作？ 資料收集、現場踏勘、選點埋石、方案設計。2 .為滿足工程需要，應選用哪些儀

3、器進行測量？采用6臺雙頻GP眼收機和2臺數字水準儀。3 .最終提交的成果應包括哪些內容？(1)技術設計書(2)儀器檢驗校正資料(3)控制網圖、點之記(4)控制測量外業觀測資料(5)控制測量計算及成果資料(6)所有測量成果及圖件電子文件二、大比例尺地形圖測量案例背景材料：某水庫規劃為城市供水，需進行水庫地區地形測量。測區面積15Knh,為丘陵地區，海拔高 50120m山上灌木叢生，通視較差。需 遵照城市測量規范1 ： 1000地形圖，工期60天。已有資料：國家二等三角點1個、D級GPS電1個，國家一等水 準點2個。作為平面和高程控制起算點。坐標和高程系統、基本等高距、圖幅分幅：采用 54北京坐標

4、系和 1956年黃海高程系?；镜雀呔?.0m。50X50矩形分幅。提交成果資料：(1)技術設計書(2)儀器檢驗校正資料(3)控制網圖(4)控制測量外業觀測資料(5)控制測量計算及成果資料(6)地形圖(7)所有測量成果及圖件電子文件分析要點：地形圖基本內容：數學要素包括比例尺、坐標格網、控制點坐標等。地形要素包括各 種地物(以比例符號、非比例符號、半比例符號表示)、地貌(以等高線表示)。圖內注記要素和圖廓整飾要素。碎部測量：碎部測量是以控制點為基礎，測定地物、地貌的平面位置和高程， 并繪制成地形圖。大比例尺地形圖測量案例等高線：等高線是表示地貌的符號之一，它是一定高度的水平面與地面相截 的截線

5、。等高線分為首曲線、計曲線、間曲線和助曲線。等高線特性有: 在同一條等高線上的各點的高程都相等；等高線是閉合曲線；除了陡崖和懸崖處之外，等高線既不會重合，亦不會相交；等高線與山脊線和 山谷線成正交；等高線平距的大小與地面坡度大小成 反比。導線的平差計算：城市導線控制測量等級分為三、四等和一、二、三級。三、四等導 線應采用嚴密平差法，四等以下導線采用近似平差計算。附合導線的近 似平差計算是先計算坐標方位角閉合差，平均分配到每個轉角上；按改 正后的轉角計算各點的坐標增量，計算坐標閉合差，按邊長比例改正各 坐標增量后，計算各點坐標。附合導線測量應滿足方位角閉合差、全長 相對閉合差的限差要求。地塊面積

6、計算：按直角梯形計算面積，累加求和。大比例尺地形圖數字地面測圖的作業流程：接受任務，明確作業范圍、技術要求、上交成果及作業期限；收集資料和現場踏勘，進行技術設計；基本控制測量，平面控制采用GPSM量和導線測量方法，高程控制采用水準測量方法；圖根控制測量進行控 制點加密，平面控制采用和 GPSRTKffi導線測量方法，高程控制采用水 準測量和三角高程方法；野外數據采集，采用全站儀極坐標和GPS RTK方法；編繪地形圖；資料檢查和驗收；技術總結和提交成果?？荚嚇宇}計算題：在測區范圍內有一六邊形地塊 ABCDEF坐標分別為A (500, 500)、 B (920, 700)、C (1350, 760

7、)、D(1300, 940), E (400, 1000)、F (360, 780),坐標單位米，計算該地塊面積。S =(920 +500) * (700-500) + (1350+920) * (760-700) + ?-?-+ (500 +360) * (500-780) ,2 =295600( m )簡答題：1 .地形圖的地形要素指什么？等高線有什么特性？地形要素包括各種地物（以比例符號、非比例符號、半比例符號表 示）、地貌（以等高線表示）。圖內注記要素和圖廓整飾要素。等高線特 性有：在同一條等高線上的各點的高程都相等；等高線是閉合曲線；除了陡崖和懸崖處之外，等高線既不會重合，亦不會相交

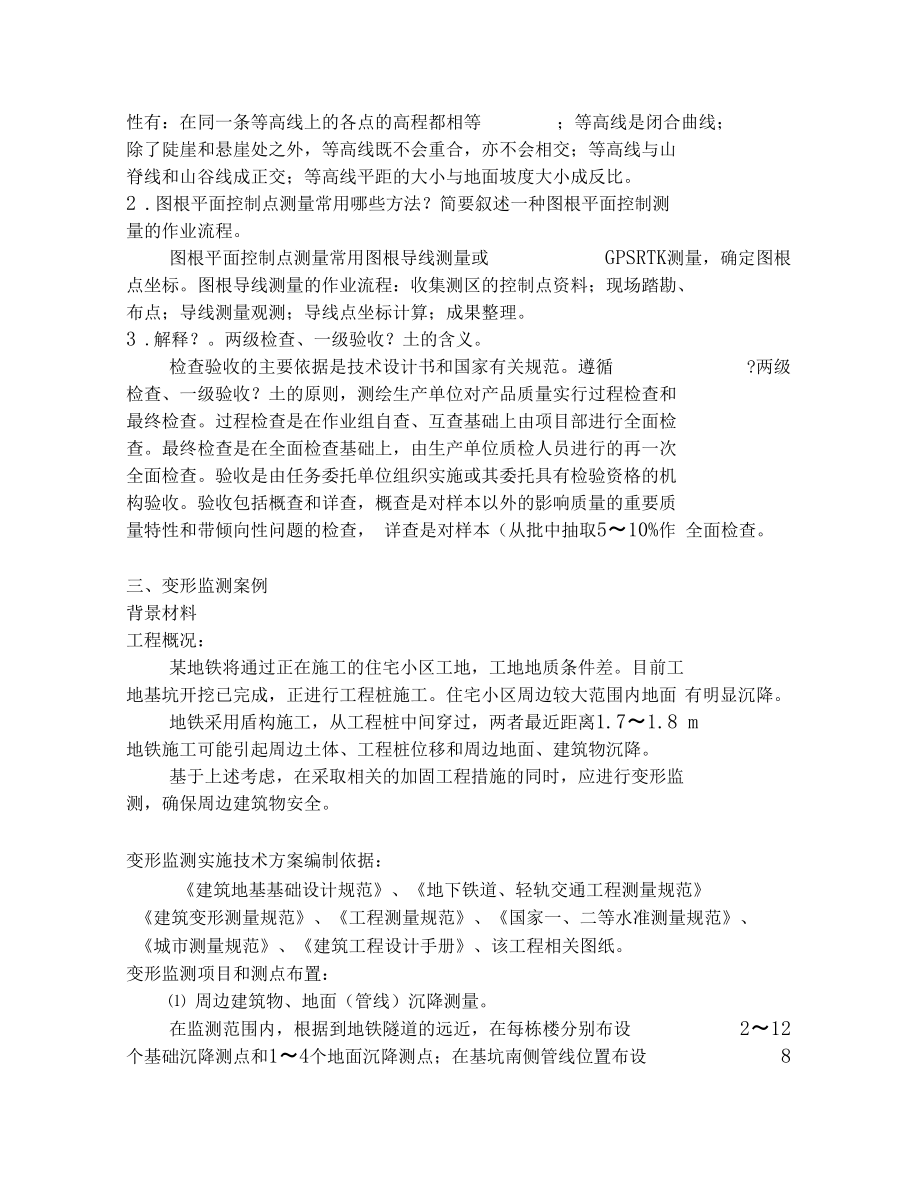

8、；等高線與山 脊線和山谷線成正交；等高線平距的大小與地面坡度大小成反比。2 .圖根平面控制點測量常用哪些方法？簡要敘述一種圖根平面控制測 量的作業流程。圖根平面控制點測量常用圖根導線測量或 GPSRTK測量，確定圖根 點坐標。圖根導線測量的作業流程：收集測區的控制點資料；現場踏勘、 布點；導線測量觀測；導線點坐標計算；成果整理。3 .解釋？。兩級檢查、一級驗收？土的含義。檢查驗收的主要依據是技術設計書和國家有關規范。遵循 ?兩級 檢查、一級驗收？土的原則，測繪生產單位對產品質量實行過程檢查和 最終檢查。過程檢查是在作業組自查、互查基礎上由項目部進行全面檢 查。最終檢查是在全面檢查基礎上，由生產

9、單位質檢人員進行的再一次 全面檢查。驗收是由任務委托單位組織實施或其委托具有檢驗資格的機 構驗收。驗收包括概查和詳查，概查是對樣本以外的影響質量的重要質 量特性和帶傾向性問題的檢查， 詳查是對樣本（從批中抽取510%作 全面檢查。三、變形監測案例背景材料工程概況：某地鐵將通過正在施工的住宅小區工地，工地地質條件差。目前工 地基坑開挖已完成，正進行工程樁施工。住宅小區周邊較大范圍內地面 有明顯沉降。地鐵采用盾構施工，從工程樁中間穿過，兩者最近距離1.71.8 m 地鐵施工可能引起周邊土體、工程樁位移和周邊地面、建筑物沉降?；谏鲜隹紤]，在采取相關的加固工程措施的同時，應進行變形監 測，確保周邊建

10、筑物安全。變形監測實施技術方案編制依據：建筑地基基礎設計規范、地下鐵道、輕軌交通工程測量規范建筑變形測量規范、工程測量規范、國家一、二等水準測量規范、 城市測量規范、建筑工程設計手冊、該工程相關圖紙。變形監測項目和測點布置： 周邊建筑物、地面（管線）沉降測量。在監測范圍內，根據到地鐵隧道的遠近，在每棟樓分別布設 212 個基礎沉降測點和14個地面沉降測點；在基坑南側管線位置布設 8 個地面沉降測點；在隧道與止水幕墻交叉的 2個位置各布設68個地 面沉降測點。總共布設沉降測點165個?；又顾粔敳课灰坪统两禍y量。在基坑止水幕墻頂部共布設21個位移和沉降測點，間距1530nl工程樁頂部水平位移

11、測量。在隧道兩側的82條工程樁中選擇20條樁，在其樁頂布設水平位移 測點。變形監測方法：沉降觀測按二等水準測量建立高程基準點，埋設6個水準測量基準點，線路長25Km沉降觀測按三等變形測量的精度要求施測，變形觀測點的高程中誤差1.0mm水準測量采用精密水準儀觀測。水平位移觀測按二等水平位移標準建立基準網，共布設12個基準點和工作基點，測角中誤差1.8。采用精密全站儀用極坐標法施測變形點的位移，變形點的點位中誤差w 3mm變形監測頻率：監測時間6個月，分三個階段：地鐵施工前、施工中和施工后。由 于監測時間短，基準網不進行復測。測點在初測后，按其變形速度確定 監測頻率。變形速度 w,當w10mm/d

12、每天2次，當5w 10mm/d每 天1次，當1wW 5mm/d每2 天1次，當w 1mm/d每12周1次。 地鐵施工后每月測量12次，直至變形體穩定。分析要點變形監測的定義：變形監測是對變形體進行多次觀測， 以確定其空間位置隨時間的變 化特征。變形分為兩類：變形體自身的變形和變形體的剛體位移。變形 體自身的變形包括伸縮、錯動、彎曲和扭轉四種變形。變形體的剛體位 移包括整體平移、轉動、升降、傾斜四種變形。根據變形隨時間變化的 特性可分為靜態和動態變形，靜態變形通過周期性的監測得到，動態變形通過連續監測得到。變形監測的內容：變形監測包括水平位移、垂直位移監測以及傾斜、撓度、彎曲、扭 轉、震動、裂縫

13、等觀測，還包括與變形有關的物理量的測定，如應力、 應變、溫度、氣壓、水位、滲流、滲壓、揚壓力等的測定。變形監測的特點：周期性、高精度、綜合應用多種方法進行監測、數據處理和分析需 結合變形體的結構。變形監測方法：常規大地測量方法，有精密高程測量、精密距離測量和角度測量等。 空間測量技術，有GPSM量、InSAR技術。專門的測量技術和手段，有 液體靜力水準測量、準直測量、正倒垂線測量、裂縫測量、應變測量和 傾斜測量等。攝影測量和激光掃描技術等。變形監測資料分析的常用方法：作圖分析、統計分析、對比分析和建模分析等。作圖分析是將觀測 資料繪制成各種曲線，常將觀測資料按時間順序繪制成過程線。統計分 析是

14、用數理統計方法（多元線性回歸）分析計算各種觀測物理量的變化 規律和變化特征，分析其周期性、相關性和發展趨勢。對比分析是觀測 值與設計值或模型試驗值進行比較分析。建模分析是建立數學模型（統 計模型、確定性模型、混合模型）研究觀測物理量的變化規律。變形測量工程提交的成果資料：技術設計書和測量方案、監測網和監測點布置圖、標石和標志規格 埋設圖、儀器的檢校資料、原始觀測記錄、平差計算和成果質量評定資 料、變形觀測數據處理分析和預報成果資料、變形過程和變形分布圖表、 變形監測及分析和預報的技術報告。考試樣題多項選擇題：變形觀測周期的確定與下列因素有關：（B、C D ）。A.觀測的精度B.變形的速度C.變

15、形的大小D.觀測目的 E.觀測方法簡答題：1 .變形監測除布設監測點外，還布設測量基準點和工作基點。布設測 量基準點和工作基點的目的是什么？布設測量基準點是保證變形監測的起始值穩定，有統一的測量基 準。工作基點相對于監測點有較好的穩定性，方便對監測點進行測量， 并減少測量誤差。2 .對變形監測資料進行分析是變形監測的主要工作之一，常用的方法 有哪兒種？見分析要點：變形監測資料分析的常用方法。3 .變形監測項目完成后，提供給甲方的成果應包含哪些內容？見分析要點：變形測量工程提交的成果資料。四、施工測量案例背景材料某商務綜合樓，樓高88層，高度450米，位于商業核心區。為保 證工程質量，由第三方進

16、行檢測，測量內容包括：首級 GP笄面控制網 復測、施工控制網復測、電梯井與核心筒垂直度測量、外筒鋼結構測量、 建筑物主體工程沉降監測、建筑物主體工程日周期擺動測量。分析要點施工放樣的任務：施工放樣是以控制點為基礎，將設計圖上設計的建（構）筑物的平 面位置和高程按設計要求在實地標定，作為施工依據。對于建（構）筑 物的高精度放樣，需根據放樣的點位精度和相對點位精度以及控制點的 精度、施工和制造精度進行各級測量精度限差的設計。常用的施工放樣方法：直接放樣方法。高程放樣有水準儀法放樣、全站儀三角高程放樣、 激光水平儀法等；角度放樣；距離放樣；點位放樣有極坐標法、全站儀 坐標法、距離交會法、角度交會法、

17、GPSRTK&樣法等；鉛垂線放樣（經 緯儀天頂法、光學或激光鉛垂儀法等）。歸化法放樣。首先用直接放樣方法在實地放出標定后，再精確測定 其位置，與設計位置比較求出偏差，然后調整到設計位置。超高層建筑物施工測量：超高層建筑物施工測量中主要是控制豎向偏差， 隨著施工進展保證 軸線垂直向上引測。還要進行高程控制、傾斜測量、各層面的細部放樣、變形監測等測量工作。當施工到一定高度后，要注意日照、風力的影響 對超高層建筑物產生的撓曲。考試樣題簡答題：1 .作為第三方監測單位，為完成案例中所要求的監測項目，應投入哪 些儀器設備，針對進行哪項測量工作？雙頻GPS收機，用于首級GP笄面控制網復測、建筑物主體日周

18、期擺動測量、施工控制網復測；高精度全站儀，用于建筑物主體日周期 擺動測量、施工控制網復測、電梯井與核心筒垂直度測量、外筒鋼結構 測量等；數字水準儀，用于建筑物主體沉降監測；激光投點儀，用于軸 線控制點的豎向傳遞。2 .如何利用激光投點儀進行豎向傳遞？在0層上以主軸線為中心建立矩形（或十字線）控制網；在各控 制點上分別用激光投點儀向上投點，為消除投點儀的軸系誤差，可按四 等分（或三等分）位置投點后取中點位置；投點后進行投點間的距離檢 查，與0層相應控制點間的距離比較，距離之差應在測量誤差范圍內。 3.使用全站儀放樣與使用GPSRTK&樣有何異同？各自的優勢和使用場 合？全站儀放樣要求測站與放樣點

19、之間通視，其放樣精度隨視距長度的 增加而降低。而GPSRTKM樣時不需要彼此通視，能遠距離測設點的三 維坐標，點位精度均勻。采用高精度全站儀放樣，點位精度可達到毫米 級。因此，需要高精度放樣或在室內、地下工程中放樣時，只能用全站 儀放樣。在野外具有良好的 GPS言號，點位精度為厘米級時用 GPS RTK 放樣有很好的優勢。五、市政工程測量案例背景材料某市由于城市的迅速發展，中心城市與東部衛星城間交通壓力日益 加重，為此擬建一條按高速公路標準，時速 80Km/h的城市快速路，線 路長12Km初測階段，需測繪規劃路沿線1 ： 500帶狀地形圖，寬度為 規劃紅線外50m遇規劃及現狀路口加寬 50m,

20、同時調查繪圖范圍內地 下管線。定測階段，進行中線測量和縱橫斷面測量。測繪成果采用地方坐標系和地方高程系。城市已建GNS酮絡，已有資料：城市一級導線點和三、四等 GPS電以及二、三等水準點。分析要點市政工程建設勘測設計測量任務及作業流程：市政工程建設的勘測設計、施工和運營管理階段進行的各種測量工 作總稱為市政工程測量。案例任務是勘測設計階段，提供道路設計帶狀 地形圖。作業流程為踏勘和測量設計、平面和高程控制測量、地形圖測 繪、專項測繪（包括地下管線調查測量、中線測量和縱橫斷面測量）、質量檢查和驗收、產品交付和資料歸檔。踏勘和測量設計：測繪單位在接受該項測量任務后，應收集現有資料，組織人員進行 踏

21、勘，進行各種測量工作的技術設計、組織測量人員和準備測量儀器設 備及儀器的檢驗?？刂茰y量：在建筑區，平面控制測量可采用導線測量，有條件時也可采用網絡 RTK GPSM量方法建立。本項目沿線路施測城市一級附合導線， 作為首 級控制，用網絡RTK圖根導線加密圖根點。高程控制測量可采用水準測量和全站儀三角高程測量。本項目布設四等水準測量引測一級導線點，用圖根水準測定加密圖根點的高程。地形圖測繪：確定測圖范圍，按城市測量規范要求測圖。居民地和工礦的建筑物 應測注散水處、小區門口和單位門口的高程。高架道路、橋梁的橋墩要 實測表示。測注橋面、地面高程。永久性電力線、通信線電桿、鐵塔位 置應實測，道路中線與高壓線交叉時應測注交叉處地面高及對應最低 線、最高線的高程，并標注電壓。地下管線檢修井應分類表示，并測注 高程。實測有特征意義的獨立樹表示，實測古樹并標注編號、樹種及胸 徑。地下管線調查測量：地下管線調查包括地下管線現狀資料的收集整理，采用測井法、探 測法和坑探法對不明
