電子警察施工方案

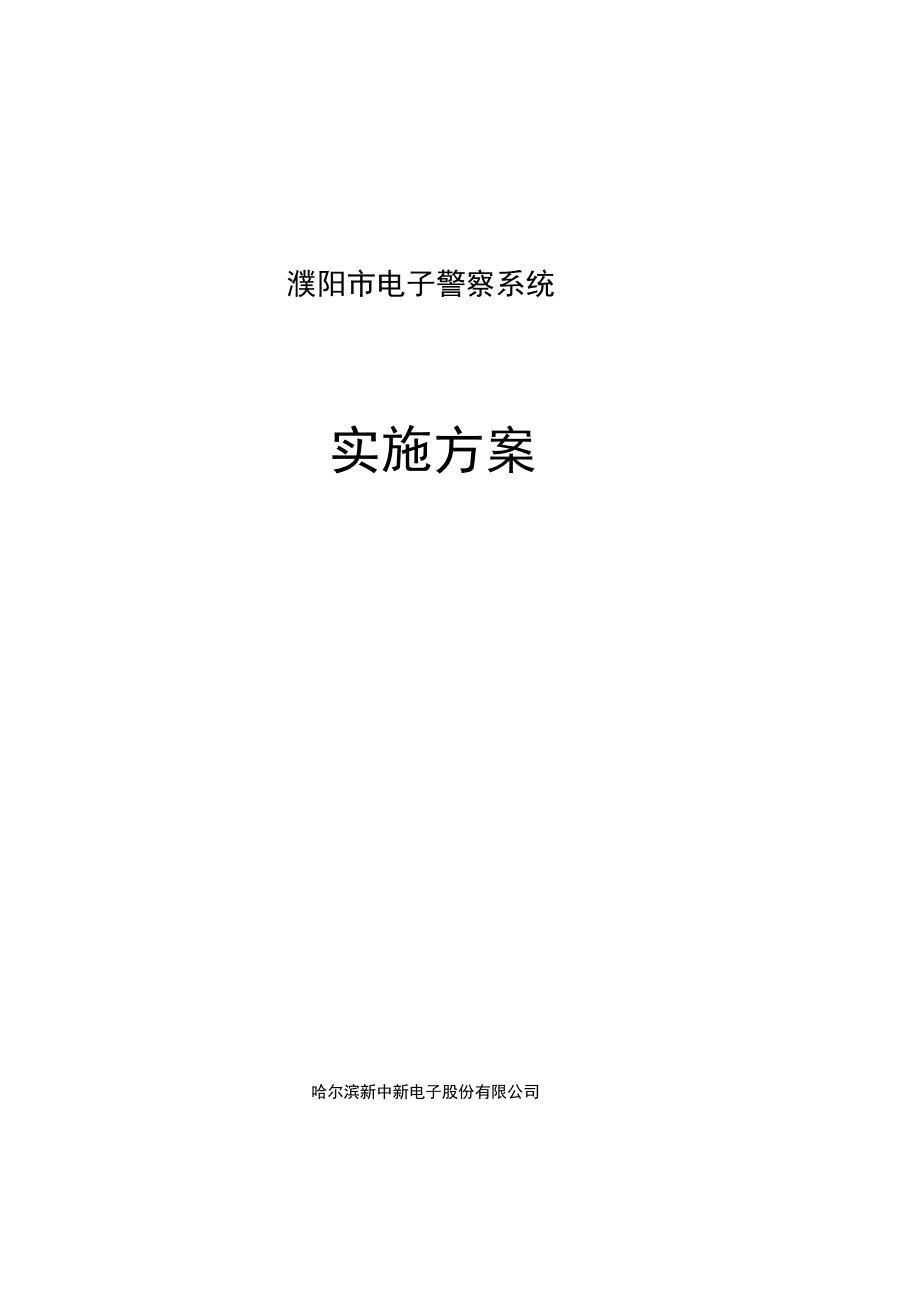

1、濮陽市電子警察系統實施方案哈爾濱新中新電子股份有限公司2010年8月23日1項目簡介3.2系統整體結構.3.3闖紅燈抓拍前端方案4.3.1 前端系統組成4.3.2 設備及電纜配置 4.3.3 施工注意事項 6.3.4 施工示意圖及設備配置表64卡口 超速前端方案 8.4.1 前端系統組成8.4.2 施工注意事項 9.4.3 施工示意圖及設備配置表 1.25后臺方案145.1 后臺系統組成.145.2 設備配置 1.55.3 后臺軟件1.91項目簡介濮陽市固定電子警察系統主要由47個路口的卡口式闖紅燈抓拍設備、6個路 段卡口 +超速設備，通信設備以及配套的指揮中心軟硬件系統組成。卡口式闖紅燈抓拍

2、設備要求實現卡口功能、左轉壓黃線抓拍功能、闖紅燈抓拍功能?？?+超速抓拍設備具備卡口功能、超速抓拍功能。采用單車道雷達測速及 定位。所有控制主機均安裝在后臺2系統整體結構T323R:服務器機架式通信模塊機架式工隧機指揮中心千兆局域網卡口工作站卡口工作站維護工作站應用工作站3闖紅燈抓拍前端方案3.1 前端系統組成前端系統由高清攝像機、高清鏡頭、標清全景攝像機、防護罩、支架、 LED 補光燈、通訊控制器、光端機、光纖接續設備、設備箱、電源設備、防雷接地設 備、立桿、管道、電纜等組成。檢測攝像機、高清攝像機和 LED補光燈安裝在L桿上，距離地面凈高為6 米。高清攝像機安裝在護罩里，護罩安裝在所要監

3、控的3條車道中間車道的正上 方，停車線與立桿的水平距離為 23米左右。每車道安裝一只LED補光燈。每個路口設置一臺設備箱，可以采用落地式或掛桿式。其位置或安裝方式以 方便施工為宜，通常距離信號機越近越好。設備箱內置配電、防雷、接地、光纖 端接設備、光端機、通信控制器等。3.2 設備及電纜配置以下以4向12車道的路口為例，介紹卡口式闖紅燈系統的設備及電纜配置。1、高清攝像機采用XZX500500萬CMO覆像機，配置12mme 3.8-13mm或定制）高清鏡頭。 護罩內置電源變壓器（注：老型攝像機較厚，采用 24V開關電源，新型攝像機較 薄，采用專用POEfe源，在施工前應確認）。從設備箱至高清攝

4、像機需敷設一根 RVV3*1.0的電源線和數據線。當高清攝像機距離主機小于90米時，數據線采用室外六類4對非屏蔽雙絞線。超過90米時，數據線采用光纜。2、高清鏡頭采用百萬像素高清鏡頭。優先選用定焦鏡頭，采用 12mnF1.4的高清定焦鏡 頭，立桿距離停止線約 23米，如果立桿距離停止線在 1525米間，可采用 3.813mmg 焦鏡頭。3、全景攝像機采用SONY XZX-101-體化攝像機，每方向每3條車道設置一臺（如果4條 車道挨在一起且總寬度不超過14米，也可用一臺全景攝像機）。從設備箱至全景 攝像機需敷設一根SYV-75-5視頻電纜，電源電纜與高清攝像機共用。4、LED補光燈采用LED常

5、亮補光燈，每車道設置一只。LED補光燈有四種規格：分別是XZX-LED-01、XZX-LED-02 XZX-LED-03 XZX-LED-04 01 和 02 為 44W燈,03為80WT, 04為48WT,常用的為02和04燈，推薦用04燈，安裝時注意選用相應的托盤和支架。每方向敷設一根RVV3*1.0的補光燈電源線5、主機柜主機柜分掛式和立式兩種，掛式機柜只能安裝一臺工控機，通常用于較小的 路口或雙向抓拍路口。立式機柜可安裝兩臺工控機，但需要制作相應的基礎。本項目采用主機后置的模式，因此在前端需設置一個設備箱，內置前端傳輸 模塊、光端機、網絡交換機、光纜終端盒、尾纖、電源設備、防雷接地設備

6、等。前端設備箱電源需要穩定的 AC220V/50Hz電源，通常由信號機處引電源， 采用RVV3*2.5電纜，如果取電距離較遠，應相應增加電纜線徑。施工時注意電 源容量。以4向12車道闖紅燈抓拍為例，攝像機及補光燈功耗 600多瓦，主機 200瓦，考慮到加熱、排風和補光燈啟動電流等因素，4向12車道闖紅燈設備應 提供2000W以上的電源，最好按3000W來設置電纜及開關。取電時應注意上級 電源的容量是否在安全范圍內。如果現場電壓不穩或易停電，應配置穩壓電源或 UPS設備。RVV3*1.0。雖然最好每方向設置一前端設備箱的紅燈信號線由信號機引出。通常每方向一根 同相位的紅燈信號可并聯，但考慮到將來

7、信號機相位的調整, 根RVV3*1.0電纜。前端設備箱可以自行定制或選用我公 司的設備箱，前端傳輸模塊體積為 260(L)*200(W)*230(h),其他設備一般由用 戶自行選購，選購時盡量選擇體積相對較 小的以匹配設備箱的尺寸。如終端用戶有 其他需求，如道路監控、信號機控制、交 通誘導等，應預留視頻編碼器、快球電源 的空間，并在光端機上預留相應的接口。我公司設備箱尺寸為590mm (高)*400mm (寬)*350mm (深)，如選用我公 司設備箱，請?zhí)峁┌惭b立桿的直徑，以便 選配相應的抱箍。另外立桿的出線位置、 出線孔、保護方式也須商定。3.3施工注意事項1、立桿立桿應根據招標文件、建設

8、單位要求及相關標準定制，施工時應注意以下事 項：立桿最好距離停止線23米左右，可以采用12mnfe焦鏡頭；如果這附近無法 立桿，盡量立在1825米范圍內，可以使用3.813mn焦鏡頭；如果超出此范 圍，應與我公司技術人員溝通，確定立桿位置和鏡頭選擇，通常這種情況下需要 采用特殊鏡頭，造價高且效果較前兩種鏡頭差。立桿施工時應做好防雷接地，立桿頂端加裝避雷針，桿體應有良好接地，接 地電阻小于4Q0立桿的橫臂長度應根據現場環境確定，最佳長度是到最遠一條抓拍車道的中 問，最短要過第二遠抓拍車道的中間。2、管井管道施工應根據電氣施工規范及當?shù)氐囊筮M(jìn)行，管道應有足夠的預留，以方便整改和擴展。3、補光燈補

9、光燈與高清攝像機最好距離 3米以上，盡量保證不小于2米。3.4施工示意圖及設備配置表以下以4向12車道為例，給出施工示意圖及設備配置表序號品名型號單位數量備注主要設備配置1高清攝像機XZX500臺42高清鏡頭12mm只43高清防護罩組件XZXF-01臺4DC24V/1A臺安裝支架、托盤r只4標清攝像機SONY XZX-101只45標清防護罩組件XZXF-01臺4DC12V/2.1A臺安裝支架、托盤只6LED補光燈XZX-LED-04只128LED補光燈安裝組件含安裝支架、托盤套129設備箱定制個110前端通信模塊XZX-個111網絡交換機100/1000M臺112光端機4V2D1E對14 視頻

10、 /2RS232/1E13前端輔助設備電源、防雷接地等項114后端設備機架式工控機雙核/2G 1內存/1T個1機架式通信模塊個網絡交換機個共用服務器工作站等項共用輔助設備項UPS、機柜等電纜配置1主機總電源線RVV3*2.5條1外部供電電源2防護罩電源線RVV3*1.0條4主機至防護罩3LED補光燈電源線RVV2*1.0條4主機至補光燈4紅燈信號線RVV3*1.0條4主機至信號機5高清數據線UTP4 Cat6或光纜條4主機至局清6視頻電纜SYV-75-5條4主機至標清施工示意圖如下所示:23m I日電子警察主機 網信號機 口窘井高清攝像機 恒科檢測攝像機 LE LE普卜光燈4卡口超速前端方案4

11、.1前端系統組成前端系統由高清攝像機、高清鏡頭、標清全景攝像機、車輛檢測器、防護罩、 支架、補光燈、通訊控制器、光端機、光纖接續設備、設備箱、電源設備、防雷 接地設備、立桿、管道、地理線圈、電纜等組成。1、高清攝像機采用200萬CCDK像機。配置25mm（單車道）或35mm（雙車道）高清鏡頭。 護罩內置電源變壓器。從設備箱至高清攝像機需敷設一根 RVV3*1.0的電源線和 數據線。當高清攝像機距離主機小于 90米時，數據線采用室外六類4對非屏蔽 雙絞線。超過90米時，數據線采用光纜。2、高清鏡頭采用百萬像素高清鏡頭。優先選用定焦鏡頭，當每臺高清抓拍一條車道時， 采用35mnmt焦鏡頭；當每臺高

12、清抓拍兩條車道時，采用25mnmt焦鏡頭。3、全景攝像機采用SONY XZX-10體化攝像機，每方向每3條車道設置一臺（如果4條 車道挨在一起且總寬度不超過14米，也可用一臺全景攝像機）。從設備箱至全景 攝像機需敷設一根SYV-75-5視頻電纜，電源電纜與高清攝像機共用。全景攝像機可作為視頻輔助檢測及全景錄像用。 屬選配設備，由于其性價比 較高，強烈建議用戶選用此設備。4、補光燈補光主要有大功率長亮燈（金囪燈、高壓鈉燈等）、LED長亮燈、曝光燈（氣 體閃光燈）、LED高亮燈等。曝光燈和LED高亮燈用于對圖片效果要求較高的場合，能夠辨別前排駕乘 人的面部特征，LED高亮燈效果較曝光燈稍差，但光污

13、染??；長亮燈用于需要 視頻檢測或錄像以及禁止使用閃光類補光燈的場合，但圖片整體效果較差。如果要求測速，根據 GA/T832-2009的要求，必須體現不同時間或不同位置 的車輛圖片，可以抓拍兩張高清圖片或抓拍兩張全景標清加一張高清圖片，如果要求抓拍兩張高清圖片且采用曝光補光，由于曝光燈充電時間不能滿足抓拍要 求，必須采用兩只曝光燈輪閃的方式， 即每條車道需要配置兩臺曝光燈。 而采用 LED高亮燈或采用兩標一臺模式時，每條車道只需要配置一只LED高亮燈或曝 光燈。對于常亮燈，每立桿向主機敷設一根 RVV3*1.0的電源電纜。對于曝光燈或 LED高亮燈，還需要每只燈向該燈對應的高清攝像機敷設一根 R

14、VV2*1.0控制線。5、車輛檢測器對于卡口，建設采用線圈檢測，配備線圈型車輛檢測器。如果要求測速，可 采用線圈測速或雷達測速。對于用線圈檢測的場合，最好采用線圈測速，可采用 2線圈測速或3線圈測速。推薦用3線圈；對于用雷達檢測的，毫無疑問用雷達 測速；對于視頻檢測的，可采用雷達測速，可采用單車道雷達或多車道雷達，多 車道雷達性價比高，但圖片上超過一輛車時無法處罰。如果采用雷達檢測，必須采用平板窄波雷達，其定位距離為16-18米，建議采用雙桿，攝像機安裝在后桿，雷達安裝在前桿，兩者相距10米。如果采用單桿，即攝像機和雷達在同一立桿上，則會出現由于攝像機較近而產生的前排駕乘 人面部上方被遮擋的情

15、況。6、主機柜主機柜分掛式和立式兩種，掛式機柜只能安裝一臺工控機，通常用于較小的 路口或雙向抓拍路口。立式機柜可安裝兩臺工控機，但需要制作相應的基礎。本項目采用主機后置的模式，因此在前端需設置一個設備箱，內置車輛檢測 器、前端傳輸模塊、光端機、網絡交換機、光纜終端盒、尾纖、電源設備、防雷 接地設備等。前端設備箱電源需要穩定的 AC220V/50Hz電源，通常由信號機處引電源， 采用RVV3*2.5電纜，如果取電距離較遠，應相應增加電纜線徑。施工時注意電 源容量。取電時應注意上級電源的容量是否在安全范圍內。如果現場電壓不穩或 易停電，應配置穩壓電源或 UPS設備。由于卡口超速設備通常安裝在郊區或

16、城 市出入口，大多采用農電或遠程供電，供電時間及效果難以保證，建議配備UPS, 至少應配置穩壓電源。前端設備箱參考3.2闖紅燈的前端設備箱，卡口前端傳輸模塊與闖紅燈前端 傳輸模塊類似，只是高度矮了 44mm4.2施工注意事項1、立桿立桿應根據招標文件、建設單位要求及相關標準定制，施工時應注意以下事 項:立桿最好距離抓拍位置25米左右，對于線圈檢測，則是主線圈的上沿距立 桿25米。立桿施工時應做好防雷接地，立桿頂端加裝避雷針，桿體應有良好接地，接 地電阻小于4Q0立桿的橫臂長度應根據現場環境確定，最佳長度是到最遠一條抓拍車道的中 問，最短要過第二遠抓拍車道的中間。2、管井管道施工應根據電氣施工規

17、范及當?shù)氐囊筮M(jìn)行，管道應有足夠的預留，以方便整改和擴展。3、線圈(1)、電纜選擇線圈采用耐高溫耐磨電纜，規格為FVN2.5m2。對于主機距離不是很遠的(小 于50米)，一般使用線圈電纜直接接至主機車檢器， 但從路邊手井至主機問應將 電纜對絞，盡量保證每米25絞。對于距離較遠的，可在路邊手井內接繼饋線， 饋線采用耐高溫而磨的雙絞電纜，規格為FVNS1.0/1.5/2.5m2 (根據距離應相應增加線徑)，但要做好防水。(2)、施工原則下線槽切割整齊，深度均勻，槽寬小而適中，路面破壞程度小，線圈纏繞均 勻，松緊適中，引線焊接牢固，接頭絕緣保護良好，線槽頂部回填堅固，與路面 平齊，無明顯施工痕跡。(

18、3)、施工工藝線圈定位：按檢測線圈施工技術要求對需要進行線圈檢測的車道明確地 標示出檢測線圈和引線的敷設位置，檢測線圈居于車道正中間。線圈大小:如上圖所示:路寬為 W,當 4.5mW5.5m 時，N=0.4m,M=0.9m ,線圈寬度 L=W-M-N =W-1.3m當 3mW5.5m 時，N=0.4m,M=0.9m ,線圈寬度 L=5.5-M-N切割線槽：按標示位置用路面切割機在車道上切割出下線槽和引線槽， 引線槽應適當加寬加深。敷設線圈：把線圈線按要求放入線圈線槽內，纏繞出規定匝數，并將線 圈線對絞引至主機柜，如線槽寬度無法放入對絞線，可平行敷設。恢復路面：把開槽路面恢復成原來狀態。(4)、

19、線圈施工步驟線圈定位根據具體的應用確定安裝檢測線圈的車道和線圈個數，并根據相應布局圖中 要求的尺寸及檢測線圈路面開槽相對位置圖中要求的相對尺寸，確定檢測線圈安放的準確物理位置及尺寸。對路面畫線，將檢測線圈位置居于車道正中間。 為了 預防開槽尖角損壞線圈電纜絕緣，需要為矩形線圈的四角進行45度倒角，需要同時畫出倒角線槽位置(注意：四個倒角位置不可切割貫通，否則 4個三角區將 成為浮塊，易造成道路損壞。倒角寬度應為 0.2米)。在施工圖中同步表記出畫 線的相對位置。切割開槽按畫線位置采用道路切割機械，切割出檢測線圈安裝線槽和引線敷設線槽。 非路面位置可采用挖掘方法施工。路面位置的開槽寬度應小而均勻

20、，應以線圈或 引線恰好放入為原則。線圈引線處應適當加寬加深。線圈矩形框的四角不能封閉，以避免或減小將來行駛車輛對由矩形框四角與倒角槽所圍成的4個三角形路面區域破損。施工中要保證倒角槽與矩形框交叉處都處于開槽的最深位置。開槽深度為80mm-100mm,開槽寬度線圈位置為 4mm-5mm線槽前處理：應用相應工具把槽內雜物及液體清理干凈，再在線圈及引 線開槽槽底均勻墊上一層約 5mm-10mm厚的細砂。線圈敷設敷設前應先預留從線圈位置至主機的長度，開始在線槽內敷設。檢測線圈線圍繞由矩形槽和倒角槽所圍成的閉合區域均勻纏繞，繞制時線圈線應松緊適中， 不應過緊或過松，避免將來路面型變對線圈所造成的破壞的可

21、能性， 繞夠圈數后, 與預留的線圈線一起對絞著敷設至主機柜。線圈繞制匝數參考下表:線圈周長線圈匝數英制（英尺）公制（米）10英尺27英尺8米3圈（匝）路面恢復用細砂均勻撒入線圈開槽和引線開槽內， 使細砂滲入線縫內，上部覆蓋線路 整體，細砂頂部距離路面深度保持在 30mm左右。細砂上部用環氧樹脂或水泥砂 漿或瀝青填充壓實，風干后保持填充物與路面平齊，無碾壓痕跡。清除路面施工 遺留雜物，盡量做到路面無施工痕跡。基本檢測對每個檢測線圈在安裝結束后需要用萬用表歐姆檔測量其導通性能， 在線圈 引線的檢測器一側的線頭處，用萬用表歐姆檔測量其線頭兩端，萬用表讀數應小 于1 Q。4.3施工示意圖及設備配置表2

22、5PVC抓拍主機平板雷達高?1平板雷達 仁11TLEEnLE卜出燈A一檢測區域;檢測區域1115Mf16M注：LE-t叵光燈0nh110LE*化燈干板雷達古海平板雷達 巨J消每方向高清攝像機至設備箱1根電 源線RVV3*1.0 （可共用），1根UTP4 Cat6網線。每方向雷達電源線RVV2*1.0一條 （可共用），數據線RVVP4*0.的條。每方向補光及T需電源線RVV2*1.0- 條（至設備箱、可共用）。220V 50Hz市電及通信光纜引入設 備機箱。配置清單:序號品名型號單位數量備注主要設備配置1高清攝像機XZX-HA-N臺22高清鏡頭16mm只23高清防護罩組件XZXF-01臺2DC1

23、2V/1A臺2安裝支架、托盤只24平板雷達CSR-I臺45雷達組件安裝護罩、支架、托盤套46LED高亮燈XZX-LED-F只87LED高亮燈安裝組 件含安裝支架、托盤套88設備箱定制個19前端通信模塊XZX-1個110網絡交換機100/1000M臺111光端機5D1E對15RS232/1E12前端輔助設備電源、防雷接地等項114后端設備機架式工控機雙核/2G 1內存/1T個1配MOXA卡機架式通信模塊個網絡交換機個共用服務器工作站等項共用輔助設備項UPS、機柜等電纜配置1主機總電源線RVV3*2.5條1外部供電電源2防護罩電源線RVV3*1.0條2主機至防護罩3LED局鳧燈電源線RVV2*1.

24、0條2主機至補光燈4LED高亮燈控制線RVV2*1.0條2高清至LED5雷達數據線RVVP4*0.5條4主機至信號機6高清數據線UTP4 Cat6條2王機至局清5后臺方案5.1 后臺系統組成路口前端電子警察設備抓拍的圖片經通信系統傳輸至交警指揮中心專用服 務器。經錄入、審核后的圖片及數據存儲到處罰數據庫或卡口數據庫中?？诔僮ヅ牡膱D片傳輸至后臺接收服務器， 卡口圖片數據經自動錄入存儲 至卡口數據庫中，超速圖片轉存至違法數據庫服務器， 經人工錄入、審核后存入 違法數據庫。指揮中心電子警察管理系統由硬件系統和軟件系統組成。1、硬件系統包括：數據庫服務器、應用服務器、工作站、網絡設備、網絡安全設備

25、、打 印機、UPS、網絡機柜等。2、軟件系統系統軟件： Windows 2003 Server/2008 Server Windows XP數據庫軟件：Oracle 9i或10g應用軟件：數據傳輸軟件、數據轉換軟件、防病毒軟件等管理軟件：電子警察違法管理系統，卡口管理系統。5.2 設備配置系統包括數據庫服務器（含磁盤陣列）、應用服務器、Web服務器、業務工 作站、網絡設備等。業務軟件數據庫選用 Oracle 9i或以上版本。以下按照前端47套4向紅燈+卡口、7套卡口 +超速設備配置。闖紅燈、超 速違法記錄及圖片按存儲2年計算，卡口數據及圖片按存儲3個月計算，如與用 戶要求不符，請自行更改存儲設

26、備容量，設備的參數、指標僅供用戶參考。1、違法數據庫服務器服務器類型：機架式結構：4U處理器類型：Quad Core Intel Xeon Processor 7420處理器數量：2顆最大支持處理器：4顆擴展插槽：7個RAID :支持最大內存：256GB存儲控制：LSI 1078 SAS Controler硬盤：146G SAS*3顯卡/顯存：ATI RN50B, 16MB顯存電源功率：1440 WI/O 接口: 3 個 USB2.0（back） 2 個 USB 2.0（前面）Video Serial 2 個 RJ-45 RSA II Ethernet2、磁盤陣列一套，與違法數據庫服務器連接。

27、本方案按47套電子警察計算，每套電子警察每天按 200條違法記錄計算， 每條違法記錄按2M計算，電子警察圖片存儲按2年計算，則數據庫服務器應配 置磁盤陣列容量為：47*200*2M*365*2=14T 。考慮到治安卡口系統中超速、逆行等違法圖片應由違法處罰系統統一處理。按7套卡口每個卡口每天200張違法記錄計算，每個違法記錄（含2張高清圖片） 按500K計算，所需磁盤容量為：7*200*0.5M*365*2=0.5T 。因此，違法數據庫服務器應配置不小于 16T的磁盤陣列。3、卡口數據庫服務器服務器類型：機架式結構：4U處理器類型：Quad Core Intel Xeon Processor

28、7420處理器數量：2顆最大支持處理器：4顆擴展插槽：7個RAID :支持內存類型：DDR2內存容量：16GB最大內存：256GB存儲控制：LSI 1078 SAS Controler硬盤：146G SAS*3顯卡/顯存：ATI RN50B, 16MB顯存電源功率：1440 WI/O 接口: 3 個 USB2.0（back） 2 個 USB 2.0（前面）Video Serial 2 個 RJ-45 RSA II Ethernet5、卡口錄入比對服務器4臺，每臺連接15個前端路口設備類別：機架式結構：2U處理器：Xeon E5520*2CPU 頻率（MHz）: 2260內存：8G DDRIII
