洗衣機智能控制系統-開題報告(共5頁)

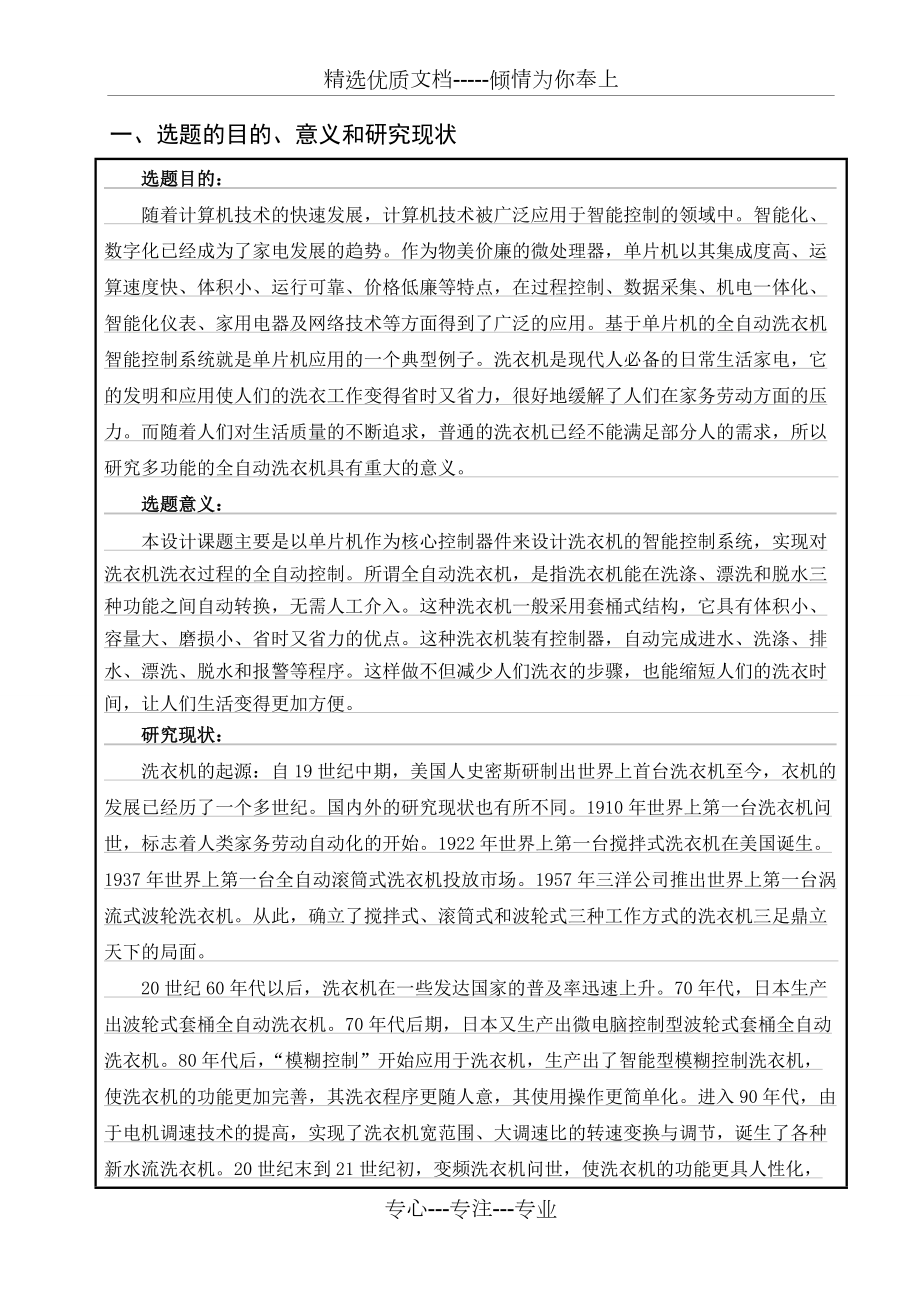

1、精選優質文檔-傾情為你奉上一、選題的目的、意義和研究現狀 選題目的： 隨著計算機技術的快速發展，計算機技術被廣泛應用于智能控制的領域中。智能化、數字化已經成為了家電發展的趨勢。作為物美價廉的微處理器，單片機以其集成度高、運算速度快、體積小、運行可靠、價格低廉等特點，在過程控制、數據采集、機電一體化、智能化儀表、家用電器及網絡技術等方面得到了廣泛的應用?；趩纹瑱C(jī)的全自動洗衣機智能控制系統就是單片機應用的一個典型例子。洗衣機是現代人必備的日常生活家電，它的發明和應用使人們的洗衣工作變得省時又省力，很好地緩解了人們?cè)诩覄?wù)勞動方面的壓力。而隨著人們對生活質量的不斷追求，普通的洗衣機已經不能滿足部分人

2、的需求，所以研究多功能的全自動洗衣機具有重大的意義。 選題意義： 本設計課題主要是以單片機作為核心控制器件來設計洗衣機的智能控制系統，實現對洗衣機洗衣過程的全自動控制。所謂全自動洗衣機，是指洗衣機能在洗滌、漂洗和脫水三種功能之間自動轉換，無需人工介入。這種洗衣機一般采用套桶式結構，它具有體積小、容量大、磨損小、省時又省力的優點。這種洗衣機裝有控制器，自動完成進水、洗滌、排水、漂洗、脫水和報警等程序。這樣做不但減少人們洗衣的步驟，也能縮短人們的洗衣時間，讓人們生活變得更加方便。 研究現狀： 洗衣機的起源：自19世紀中期，美國人史密斯研制出世界上首臺洗衣機至今，衣機的發展已經歷了一個多世紀。國內外

3、的研究現狀也有所不同。1910年世界上第一臺洗衣機問世，標志著人類家務勞動自動化的開始。1922年世界上第一臺攪拌式洗衣機在美國誕生。1937年世界上第一臺全自動滾筒式洗衣機投放市場。1957年三洋公司推出世界上第一臺渦流式波輪洗衣機。從此，確立了攪拌式、滾筒式和波輪式三種工作方式的洗衣機三足鼎立天下的局面。 20世紀60年代以后，洗衣機在一些發達國家的普及率迅速上升。70年代，日本生產出波輪式套桶全自動洗衣機。70年代后期，日本又生產出微電腦控制型波輪式套桶全自動洗衣機。80年代后，“模糊控制”開始應用于洗衣機，生產出了智能型模糊控制洗衣機，使洗衣機的功能更加完善，其洗衣程序更隨人意，其使用

4、操作更簡單化。進入90年代，由于電機調速技術的提高，實現了洗衣機寬范圍、大調速比的轉速變換與調節，誕生了各種新水流洗衣機。20世紀末到21世紀初，變頻洗衣機問世，使洗衣機的功能更具人性化，實現真正意義上的智能化控制，成為目前人們研究的主要方向。 由于我國洗衣機起步晚，在技術方面存在問題，不可避免的在現有洗衣機型中存在噪聲大，漏電和漏水等弊病，在質量方面與國外存在一定的差距。所以現在內資品牌正立足技術升級，也開始重視高端產品研發，洗衣機的技術革命正在國內愈演愈烈。 隨著更多國內外強勢品牌加入研究新的技術，開發新的產品，洗衣機行業將爆發新一輪以“綠色環?！?、“節水節能”為主題的大戰。而技術制高點則

5、是未來的競爭焦點。消費者選擇自動選擇進水量和洗衣程序，進一步實現省水、省電。在國內從洗衣機市場得到的商情顯示，由于受水資源不斷減少，自來水費有所提高等因素的影響，市場上那些用水量較大的洗衣機銷售受阻，而具有節水功能的洗衣機銷路不斷看好。今后，洗衣機將以高可靠性，完善的功能，節水省電，降噪省時以及規格品種多樣化為發展方向。但是由于普通洗衣機采用按鍵和機械定時器進行控制，導致出現觸點易磨損，故障率高，并在使用過程中不能給用戶準確的定時和醒目的顯示，而采用單片機實現洗衣機的智能控制可以有效地克服這些缺點，并能靈活的實現多功能技術兼容，所以采用單片機來控制全自動洗衣機的系統會應用的越來越廣泛。 二、研

6、究方案及預期結果（設計方案或論文主要研究?jī)?nèi)容、主要解決的問題、理論、方法、技術路線及論文框架等）1. 研究的主要內容： 設計一個用單片機控制的洗衣機控制器。以單片機為主的控制器，擴展必要的外部電路，設計制作一個洗衣機控制器。實現對洗衣機整個洗衣過程的控制，包括用戶參數輸入、洗衣、漂洗、排水和脫水等階段?？刂葡到y(tǒng)主要由電源電路、單片機控制系統和外部硬件電路構成。電源采用三端集成固定穩壓器7805提供+5V電源，單片機控制系統負責控制洗衣機的工作過程，主要由51單片機、2位共陽數碼管、按鍵、蜂鳴器、LED指示燈組成；外部硬件電路有繼電器、三極管、電動機、進水電磁閥、排水電磁閥等。 2. 論文框架

7、第一部分是緒論。主要討論問題提出的原因，研究的目的、意義、方法，以及現狀和主要研究的內容。 第二部分主要闡述課題分析與方案論證，設計任務要求，進行分析，最終選定最優的解決方案。 第三部分是系統硬件電路的設計與分析，主要說明設計的思路及具體的設計方案。 第四部分是軟件核心部分，并對系統的性能進行分析，計算相關參數。 第五部分是結束語，全面總結論文，并提出不足之處。 3. 預期結果： 設計總方框圖如下：?jiǎn)纹瑱C(jī)主控系統電機控制電路蜂鳴器報警電路電源電路進水、排水電路復位電路時鐘電路顯示電路 基于單片機洗衣機通過控制系統設定洗衣程序在洗滌脫水桶內自動完成注水、洗滌、漂洗、排水和脫水全過程。洗衣時控制系

8、統打開進水電磁閥開始注水；當洗滌脫水桶內的水位達到系統設定值時單片機發送一個低電平通知控制系統關閉進水電磁閥，同時啟動電機洗衣。電機在系統的控制下進行正轉、停、反轉通過傳動帶動波輪執行洗滌程序；當洗滌時間終了，控制系統切斷電機電路打開排水電磁閥開始排水；然后再次注水，洗衣機進入漂洗狀態，完成漂洗程序（通常為2次漂洗）后，開始排水，同時排水電磁閥的動作并且松開為脫水程序作好準備；排水結束后系統控制電機單方向高速運轉完成脫水程序；當脫水程序終了系統控制排水電磁閥和電機斷電，排水閥復位，同時蜂鳴器奏響，通知用戶整個洗衣程序結束。 三、研究進度第1-5周： 查閱資料、現場實際調研、析設計需求、畢業實習報告； 第6周： 選擇最可行方案，并制定出系統框架。 第7-9周： 學習畢業設計相關知識。 第10-14周： 畫出電路圖，解決電路方面的問題。按照畢業論文的格式規定及要求，認 真 撰寫畢業設計說明書和提綱及設計初稿。 第15周： 完成畢業設計及論文的修改、補充、完善及裝訂工作。 第16周： 答辯準備、指導教師組織預答辯。 四、主要參考文獻1李勛單片機微型計算機大學讀本北京：北京航空航天大學出版社，2002. 2周美娟等單片機技術及系統設計北京：清華大學出版社，2007. 3王琰.基于MCS-51單片機的洗衣機控制系統設計
