1、電氣傳動2005年第35卷第8期基于模糊控制的PLC在溫度控制中的應用基于模糊控制的PLC在溫度控制中的應用張雪平王志斌121.宜賓學院2.四川大學摘要:結合工業電爐的溫度控制,介紹了一種基于模糊控制的PLC溫度控制系統。該系統克服了傳統的位式調節器和PID調節器超調大的缺點,充分發揮PLC控制靈活、編程方便、適應性強的優點,提高了控制的精確度。關鍵詞:模糊控制PLC溫度控制ApplicationoftheFuzzyControlBasedonPLCinTemperatureControlZhangXuepingWangZhibinAbstract:Joiningtemperaturecont
2、roloftheindustryelectricstove,thispaperintroducesakindsystemoffuzzycontrollerbasedonPLCintemperaturecontrol.ThesystemovercomesweaknessofsuperadjustingwithtraditionalregulatorandPIDregulator,ithasadvantagescontrolflexible,programmingconvenient,adaptable,increasestheaccuracyofthecontrol.Keywords:fuzzy
3、controlPLCtemperaturecontrol1引言溫度控制是工業生產過程中很重要的一種控制。溫度控制系統一般具有大慣性、大延時的特點。在工業控制中,溫度系統的數學模型難以確切建立。工業現場對溫度控制,常用有位式調節器和PID控制器等。位式調節器作為一種溫度控制儀表,具有一些無法消除的缺陷,當爐溫大于給定值時不加電壓,會導致超調大,常有控制精度差或出現失控;模擬式PID或數字式PID有較好的控制效果,但工作條件在大范圍內變化時,PID控制器的參數難以確定,使PID控制器不能總是處于最佳狀態,而且在控制過程中將發生大的超調。隨著PLC技術的不斷發展,各PLC廠家推出了適于各類過程控制的
4、智能專用模塊,采用模糊控制不僅對被控對象參數變化適應性強,而且在對象模型結構發生較大改變時,也能獲得較好的控制效果。本文介紹的基于模糊控制論的PLC溫度控制系統,克服了超調大的問題,提高了控制精度。2PLC溫度控制系統基于模糊控制的PLC溫度控制系統如圖1所示。圖1PLC溫度控制系統本系統采用FX2微型機,配以模擬量輸入輸出模塊FX-4AD、FX-2DA,該機掃描速度快,抗干擾力強。利用輸入點將按等級劃分的偏差信號轉化為開關量信號引入PLC,然后根據偏差的大小決定輸出值的大小。在爐溫上升到給定值的90%以前,采取全壓控制,節省升溫時間;待爐溫上升到給定值的90%時采用模糊控制,提高控制基于模糊
5、控制的PLC在溫度控制中的應用電氣傳動2005年第35卷第8期精度;當爐溫上升到給定值的102.1%時,采取失壓控制,使爐溫快速下降。設定溫度700,熱電偶電勢(029.13mV)送給放大電路放大,放大信號與基準電壓2V比較,轉換為高低電平信號送給PLC,對于采樣信號執行模糊算法的控制程序,輸出信號經放大,通過晶閘管控制爐溫。量模糊集U為U=(E×EC)R求出控制決策U,再按隸屬函數中位數方法得到相應的控制增量 u,再經計算機離線反復調試修正,得到模糊控制表。實時控制時,根據輸入偏差與輸入偏差變化率的模糊值直接查找控制表,獲得控制量。模糊控制表如表1所示。表1模糊控制表-5-4-3-
6、2-1-0+0-56655430-46554320-35543210-25-15041423324050544320004332200032100000210000002000000000001113EEC1000-01112335-200001122335-300001123445-400002334566-5000134445663模糊控制的實現3.1模糊控制原理模糊控制的基本原理如圖2所示。圖2模糊控制原理框圖PLC通過采樣獲取被控量的精確值,然后將此量與給定值比較得到誤差信號E,把誤差信號的精確量模糊化變成模糊量,得到了誤差E的模糊語言集合的一個子集e。再由e模糊控制規則R(模糊關系)
7、,根據推理合成規則進行決策,得到模糊控制量為u=eoR(式中u為模糊量)。為了對被控對象施加精確的控制,還需將模糊量u轉化為精確的數字量,經D/A轉換,送給執行機構,從而對被控對象實施控制。3.2模糊控制的實現本系統采用二維模糊控制。設模糊變量為:e(溫差),ec(溫差變化率),u(輸出量)。輸入輸出變量語言可以表達為:負大(NB),負小(NS),負零(NZ),正零(PZ),正小(PS),正大(PB)。系統中溫差、溫差變化率的基本論域分別為+e、+ec,其范圍為-5,+5,精確量均可劃分為12個等級。輸出量u的論域設定為+u,其范圍定為-6,+6,精確量劃分為14個等級。本系統為雙輸入單輸出模
8、糊控制,根據過程控制的實際經驗得到一系列推理語言規則,寫成如下形式:IFE=(NB)andEC=(PB)thenU=(PB)例如:溫度偏差(E=e)為負大且偏差變化率(EC=ec)為正大,則輸出控制增量(U= u)應為正大,以減少負偏差,使其趨近于給定值。根據這些模糊條件語句可歸納為模糊關系:R=U(E×EC)U式中,U,×為模糊關系矩陣的“并”和“交”運算。由E,EC及上式推理合成規則,得到控制增-模糊控制程序作為整個PLC控制程序的一個子程序,包括數據的讀取、模糊推理和控制信號輸出。模糊控制算法的程序流程圖如圖3所示。圖3模糊控制算法流程圖4應用效果將該系統用于燒結配礦
9、試驗電爐的溫度控制,得到相當好的效果。傳統的試驗電爐控制只具備恒溫控制,溫度設定由人工通過溫度控制器的給定電位器設定,試驗準確性很難保證。我們采用該系統對試驗電爐的溫度實施控制,使爐膛的溫度嚴格按給定的溫控曲線變化,如圖4所示。試驗品種改變或試驗參數變化也能保證其精度。(下轉第59頁)繞線機步進驅動自動控制系統電氣傳動2005年第35卷第8期剛性控制的重要因素。根據前述繞線機控制原理及生產工藝要求,利用PLC的梯形圖(LAD)程序設計方法、技巧,觸摸屏與PLC的通信協議和觸摸屏組態軟件包,加之一定的編程和工程實踐經驗;可以設計出功能強大、靈活方便、操作簡單的控制軟件。全套控制系統軟件包括:PL

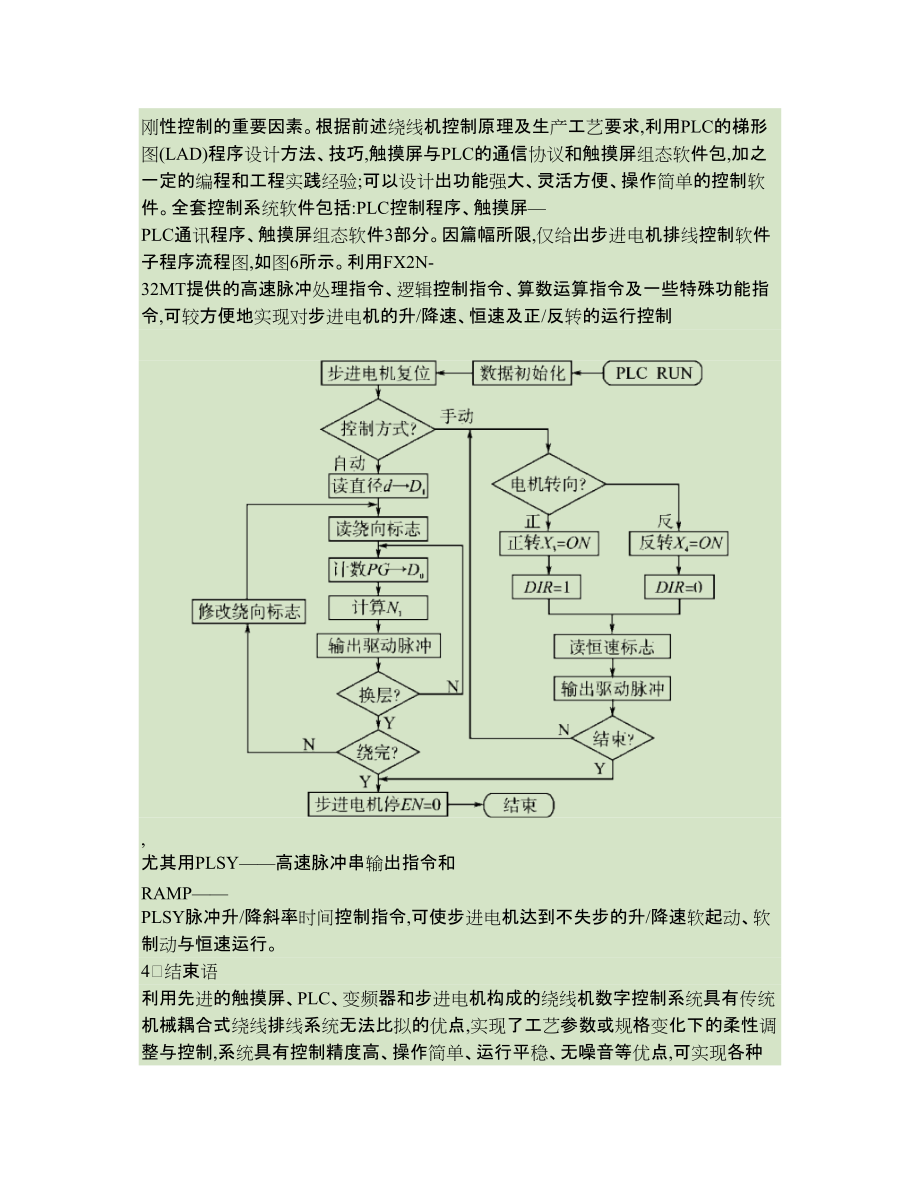

10、C控制程序、觸摸屏PLC通訊程序、觸摸屏組態軟件3部分。因篇幅所限,僅給出步進電機排線控制軟件子程序流程圖,如圖6所示。利用FX2N-32MT提供的高速脈沖處理指令、邏輯控制指令、算數運算指令及一些特殊功能指令,可較方便地實現對步進電機的升/降速、恒速及正/反轉的運行控制,尤其用PLSY高速脈沖串輸出指令和RAMPPLSY脈沖升/降斜率時間控制指令,可使步進電機達到不失步的升/降速軟起動、軟制動與恒速運行。4結束語利用先進的觸摸屏、PLC、變頻器和步進電機構成的繞線機數字控制系統具有傳統機械耦合式繞線排線系統無法比擬的優點,實現了工藝參數或規格變化下的柔性調整與控制,系統具有控制精度高、操作簡
11、單、運行平穩、無噪音等優點,可實現各種規格銅絲的恒張力、等間距、整齊、均勻的繞絲排絲。此外,系統有較廣泛的推廣應用前景,稍加改進和完善后,可以直接應用到造紙、包裝、印染、金屬線材、帶材等不同領域的主動收料或放料速度控制。參考文獻1綦建.QYC專用繞線機的計算機控制系統J.電氣傳動,1997,27(5):32352惠晶,陳劍,吳雷等.基于卷徑參數的卷染機自適應速度控制系統J.電氣傳動,2003,33(6):8113榮.捻線機卷繞成形的柔性控制J.棉紡織技術,2002,30(5):2024收稿日期:2004-07-23修改稿日期:2005-05-12圖6排線控制軟件子程序流程圖(上接第55頁)則個
12、數不受系統硬件限制等特點,降低了系統的開發成本,擴大了應用范圍。參考文獻1OrdonezR,PassinoKM.StsbleMulti-inputMulti-outputAdaptiveFuzzy/NeuralControlJ.IEEETrans.onFuzzy圖4試驗電爐溫控曲線Systems,1999(7):3453532PedryczW.AnIdentificationSlgorithminFuzzyRelationSystemsJ.FuzzySetsandSystem,1984(13):1531673TanakaK,SugenoM.StabilityAnalysisandDesignofFuzzyControlSystemsJ.FuzzySetsandSystems,1992(45):1351364馮
