改性發泡水泥保溫板外墻保溫施工組織設計

1、范文范例學習參考工程名 XXXXXX改性發泡水泥保溫板外墻外保溫施工單位 XXXXXX2017年 6月 10日精品資料整理范文范例學習參考審 批 表施工單位：審查意見：項目技術負責人：日期：審查意見：項目經理：日期：精品資料整理范文范例學習參考目錄一、編制依據二、工程設計概況三、施工部署四、施工工法五、質量標準六、質量保證措施七、成品保護措施八、安全及文明施工措施一、編制依據1. 本工程外墻外保溫工程設計圖紙及相關設計文件2. 中華人民共和國建筑法 、建筑工程施工安全生產管理條例及 重慶市關于墻體節能精品資料整理范文范例學習參考有限規定3.夏熱冬冷地區居住建筑節能設計標準JGJ134-2010

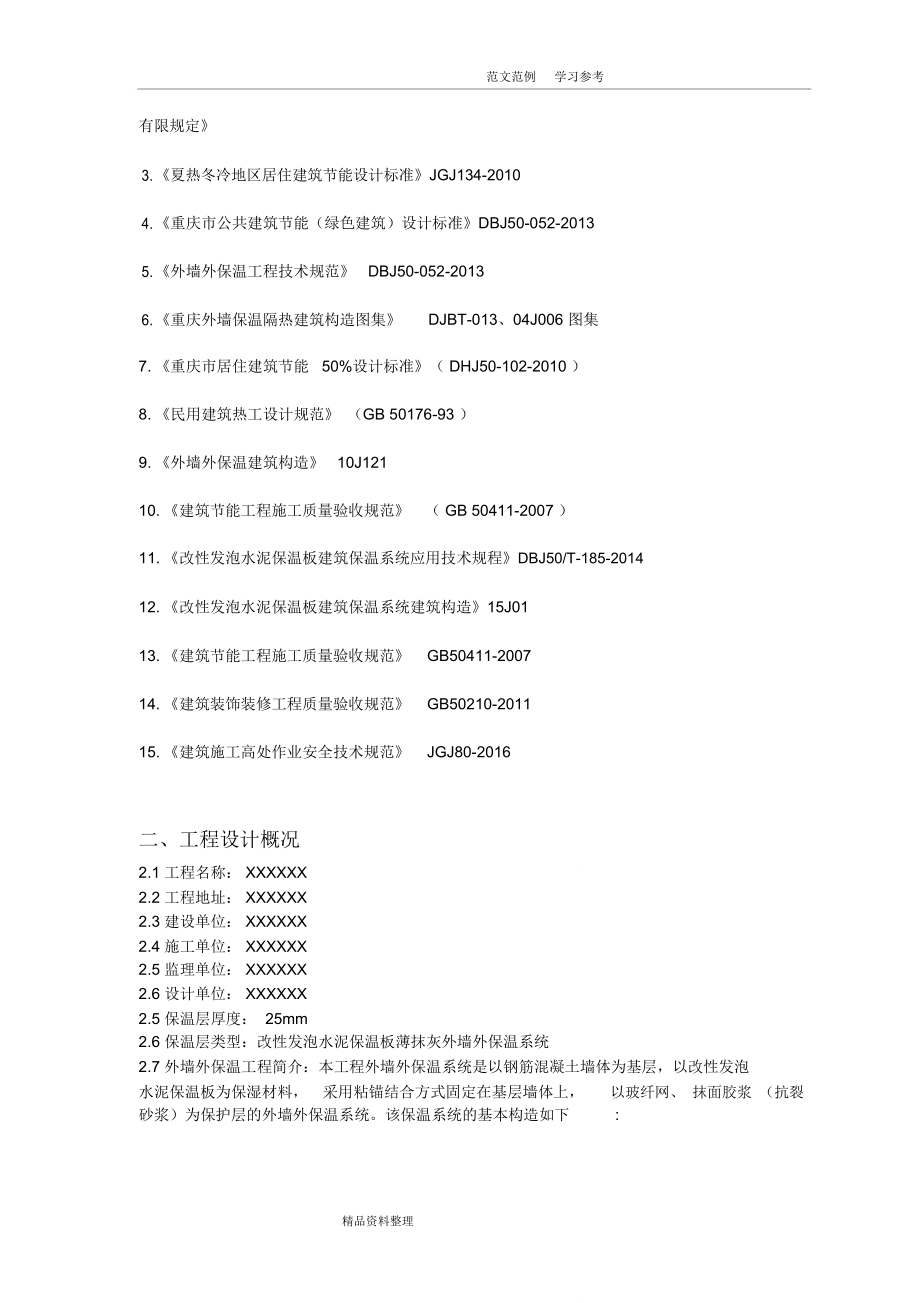

2、4.重慶市公共建筑節能（綠色建筑）設計標準DBJ50-052-20135.外墻外保溫工程技術規范 DBJ50-052-20136.重慶外墻保溫隔熱建筑構造圖集DJBT-013、04J006 圖集7. 重慶市居住建筑節能 50%設計標準（ DHJ50-102-2010 ）8. 民用建筑熱工設計規范 （GB 50176-93 ）9. 外墻外保溫建筑構造 10J12110. 建筑節能工程施工質量驗收規范 （ GB 50411-2007 ）11. 改性發泡水泥保溫板建筑保溫系統應用技術規程DBJ50/T-185-201412. 改性發泡水泥保溫板建筑保溫系統建筑構造15J0113. 建筑節能工程施工質

3、量驗收規范 GB50411-200714. 建筑裝飾裝修工程質量驗收規范 GB50210-201115. 建筑施工高處作業安全技術規范 JGJ80-2016二、工程設計概況2.1 工程名稱： XXXXXX2.2 工程地址： XXXXXX2.3 建設單位： XXXXXX2.4 施工單位： XXXXXX2.5 監理單位： XXXXXX2.6 設計單位： XXXXXX2.5 保溫層厚度： 25mm2.6 保溫層類型：改性發泡水泥保溫板薄抹灰外墻外保溫系統2.7 外墻外保溫工程簡介：本工程外墻外保溫系統是以鋼筋混凝土墻體為基層，以改性發泡水泥保溫板為保濕材料，采用粘錨結合方式固定在基層墻體上，以玻纖網

4、、 抹面膠漿 （抗裂砂漿）為保護層的外墻外保溫系統。該保溫系統的基本構造如下:精品資料整理范文范例學習參考基層基礎處理粘結層保溫層面層鋼筋混凝10 厚水泥砂漿25 厚改性發泡（1）抹面抗裂砂漿專用粘結（2）雙層復合耐堿玻纖網格布土墻體找平層水泥保溫板（滿劑（3）抹面抗裂砂漿粘）三、施工布置3.1 技術準備項目部技術負責人提前組織項目技術人員熟悉圖紙及業主的要求，對圖紙中可能出現的不明、 疑問、疏漏等情況預先掌握并及時糾正。了解設計要求和施工需要達到的標準，明確工藝流程， 掌握和了解設計圖紙細節。嚴格按設計圖紙和施工規范進行施工，對質量嚴格把關，同時嚴格控制工序之間的搭接和結合。所有參加施工的作

5、業人員必須經過安全和技術交底及技能培訓，持證上崗。 施工隊伍應配備專職或兼職安全和質檢人員。3.2 現場準備根據施工現場場地實際情況，合理布置材料堆放區，分區碼放。做好施工班組的臨時設施、臨時用電、施工用水的安排工作，合理布置配電箱、電纜、輸水管道。3.3 勞動力準備外墻保溫施工隊伍必須選擇業績好、高素質的專業施工隊伍， 并根據工程量及工期要求，合理的組織施工所需用的人員數量，既要保證工程的施工工期，又不造成人員的浪費。根據本工程的特點其每個作業隊勞動力組織如下表：勞動力計劃表工 種外墻保溫技術工雜工人數2010施工機具、工具計劃表機具、工具強制式攪拌機砂漿攪拌機水平尺2m靠尺抹子灰鏟數量02

6、202025103.4 施工前準備外墻保溫施工前應徹底清除基層墻體表面浮灰、油污、脫模劑、空鼓及風化物等。如墻體基層平整度不夠，應用 1：3 防水水泥砂漿整體找來，保證基層平整度偏差不超過 3mm，并按照 GB50210-2011 建筑裝飾裝修工程質量驗收規范中關于一般抹灰工程的質量要求進行驗收合格后方可進行下一道工序。精品資料整理范文范例學習參考3.5 材料準備所有原材料進場時相關質保資料應齊全， 及時上報至監理單位， 驗收無誤后堆放在指定場地。水泥發泡保溫板采用直立堆放、吊運。運輸中應有防雨防潮措施，搬運時應避免破損受潮，水泥發泡保溫板材須在室內存放以防止受潮。 臨時集中存放的保溫板必須做

7、好有效的防雨措施，受潮保溫板應等待干燥后方可用于施工。所有原材料的性能檢測和外觀檢測應符合設計要求，需要復檢的原材料經復檢合格后方可使用。（ 1）改性發泡水泥保溫板：由硅酸鹽水泥為膠凝材料，與摻合料、輕集料、外加劑、改性劑和水制成的漿料，經混合攪拌、澆筑成型、化學發泡、自然養護、機械切割等工藝制成的輕質多孔水泥基保溫板材。其性能指標及尺寸偏差要求如下列圖表：改性發泡水泥保溫板性能指標性能指標項目單位試驗方法I 型II 型干表觀密度kg/m3 250 350抗壓強度Mpa 0.500.70抗折強度Mpa 0.100.20GB/T 5486體積吸水率% 10.010.0含水率% 5.0 5.0氣孔

8、直徑mm 3.0 3.0附錄 A導熱系數（平均溫度 25±W/（ m· K）0.070 0.085GB/T 102942）垂直于板面方向的抗拉強度Mpa 0.120.12JGJ 144干燥收縮值（快速法）mm/m 0.800.80GB/T 11969質量損失% 5.0JGJ 158抗凍性（ D ）15強度損失 20碳化系數- 0.800.80GB/T 11969軟化系數- 0.800.80JGJ 51I Ra 1.0放射性-GB 6566I Y 1.0燃燒性能等級-A 級GB 8624精品資料整理范文范例學習參考改性發泡水泥保溫板尺寸允許偏差項目規格尺寸單位允許偏差試驗方法

9、長度300mm± 2.0寬度300mm± 2.0 50mm± 1.5厚度JG/T 159 50mm± 2.0對角線差-mm± 3.0板面平整度-mm± 1.0（2）膠粘劑：用于改性發泡水泥保溫板與基層之間粘結的聚合物水泥砂漿。其性能指標如：膠粘劑性能指標項目單位性能指標試驗方法拉伸粘結強度 （與水泥原強度MPa0.60砂漿）耐水0.40拉伸粘結強度 （與改性原強度MPa0.20 ，且破壞部位不得JGJ 144發泡水泥保溫板）位于粘結界面耐水拉伸粘結強度（與外墻基層）MPa0.30可操作時間h1.54.0（ 3）界面砂漿：由高分子聚合物

10、乳液與助劑配制成的界面劑與水泥和中砂按一定比例拌合均勻制作成的的砂漿。其性能指標如下：界面砂漿性能指標項目單位性能指標試驗方法原強度 0.70壓剪粘貼強度耐水MPa 0.50JG/T 547耐凍融 0.50精品資料整理范文范例學習參考（ 4）抹面膠漿：由水泥、砂、填料和高分子聚合物乳膠粉（乳液）為主要材料制成，具有一定變形能力和良好粘結性能的聚合物水泥砂漿， 薄抹在改性發泡水泥保溫板外表面， 與增強網共同組成抹面層。其性能指標如下：抹面膠漿性能指標項目單位性能指標試驗方法原強度拉伸與粘結強度0.20 并且破壞部位（與改性發泡水泥耐水強度MpaJGJ 144不得位于粘結界面保溫板）耐凍融強度壓折

11、比-3.0柔韌性開裂應變（非水泥基）%1.5JG 149可操作時間（水泥基）h1.54.0（5）耐堿玻纖網格布：采用耐堿玻璃纖維紗織造，并經耐堿材料表面涂覆處理的網布。壓入抹面膠漿中， 形成增強防護層， 用于提高抹面層抗沖擊強度和抗裂性的增強材料。 其性能指標如下：耐堿玻纖網性能指標項目單位性能指標試驗方法標準單位面積質量g/m2 160GB/T 9914.3耐堿拉伸斷裂強力（經、緯向）N/50 mm1300GB/T 7689.5耐堿斷裂強度保留率（經、緯向）% 75GB/T 20102氧化鋯含量%14.5 ±0.8JC 935氧化鈦含量%6.0 ± 0.5涂塑量g/m2

12、20GB/T 9914.2精品資料整理范文范例學習參考（ 6）錨固件：用于將保溫系統固定于基層上的專用固定件。其性能指標如下：錨固件性能指標項目單位性能指標試驗方法塑料圓盤直徑mm50游標卡尺測量塑料套管外徑mm710單個錨栓抗拉承載力標準值（C25 混凝土基層）Kn 0.80JG 149單個錨栓對系統傳熱系數增加值W/(m2 · K) 0.0043.5 施工前對基層的驗收準備外墻基層的允許尺寸偏差如下表：墻體基面的允許尺寸偏差表工程做法項目允許偏差， (mm)每層5(2m 托線板檢查 ) 10m10墻體垂直度砌體工程全高經緯儀或吊線檢查 10m20表面平整度52m直尺和楔形塞尺檢查

13、 5m8層高混凝土垂直度 5m10工程全高H/1000 且 30表面平整2m長度8注：如未滿足要求的墻體，必須剔鑿或修補處理。精品資料整理范文范例學習參考四、施工工法4.1 施工工藝流程圖如下：基層處理、驗收彈控制線、安裝支撐托架配制膠粘劑粘貼改性發泡水泥保溫板配制膠粘劑抹第一層抹面膠漿壓鋪第一層耐堿玻纖網/安裝錨栓抹第二層抹面膠漿壓鋪第二層耐堿玻纖網抹第三層抹面膠漿施涂底漆柔性耐水膩子找平涂刮專用粘結砂漿飾面砂漿施工涂料施工柔性飾面塊材施工4.2 基層處理應滿足下列要求：（ 1）基層表面應清潔，無油垢、脫模劑等妨礙粘結的附著物；（ 2）找平層應與墻體基層粘結牢固，不得有脫層、空鼓、裂縫，面層

14、不得有粉化、爆灰等現象。4.3 施工控制線應滿足下列要求：（ 1）應根據建筑立面設計和外保溫技術要求，在墻面彈出外門窗口水平、垂直控制線以及伸縮縫線、裝飾條線、裝飾縫線等，并確定排板方案。（ 2）在外墻各大角（陽角、陰角）及其它必要處掛垂直基準線，在每個樓層的適當位置掛水平線，以控制粘貼改性發泡水泥保溫板的垂直度和水平度；（ 3）結構墻體基面必須清理干凈，并檢驗墻面平整度和垂直度。用 2m靠尺檢查，偏差不大于 3mm（最大偏差不于于 5mm），超差部分應進行剔鑿或用聚全物水泥砂漿修補平整。4.4 漿料類材料配制應滿足下列要求：（ 1）應嚴格按照供應商提供的配合比和制作工藝進行配制；（ 2）膠粘

15、劑、抹面膠漿、專用粘結砂漿均為單組份材料，把干粉膠粘劑或抹面膠漿直接加精品資料整理范文范例學習參考入水中，用專用電動攪拌器攪拌均勻，攪拌時間自投料結束后不小于5min ，達到工程所需的粘稠度和均勻度；（3）每次配制不宜過多，控制在產品說明書中規定的時間內用完。4.5 改性發泡水泥保溫板在基層墻體上的粘貼應采下滿粘法，并滿足下列要求：（ 1）粘貼改性發泡水泥保溫板前，應檢查保溫板是否干燥、清潔。（ 2）改性發泡水泥保溫板施工應從首層開始，并距勒腳地面 300mm處彈出水平線，自下而上沿水平方向橫向鋪貼改性發泡水泥保溫板， 上下排之間改性發泡水泥保溫板的粘貼應錯縫1/2 板 長；（ 3）改性發泡水

16、泥保溫板與基層墻體采用滿貼法粘貼，粘貼時用抹子在每塊改性發泡水泥保溫板上均勻涂刮一層厚度不小于 3mm 的膠粘劑，及時粘貼并擠壓到基層上，并控制接縫縫隙不大于 1mm；（滿粘法示意圖如下圖： ）（ 4）改性發泡水泥保溫板在封面轉角處，應先排好尺寸，裁切發泡水泥板，使其垂直交錯連接，并保證墻角垂直度。 （轉角及平面排板示意圖如下圖： ）精品資料整理范文范例學習參考4.6 抹面層施工應滿足下列要求：（ 1）改性發泡水泥保溫板大面積粘貼完畢24h 后，進行抹面層施工，表面應平整、整潔；（ 2）單層耐堿玻纖網抹面層施工分兩層進行。首先在粘貼好的改性發泡水泥保溫板表面均勻批抹一道厚度約 3mm 左右的抹

17、面膠漿，并按構造設計要求趁濕壓入一層耐堿玻纖網，待抹面膠漿干硬至可觸碰時安裝錨固件，然后再抹第二道厚度約2mm 左右的抹面膠漿，抹平并使抹面層厚度達到設計要求；（3）雙層耐堿玻纖網抹面層施工分三層進行。在單層網抹面層施工的基礎上，趁濕再壓入第二層耐堿玻纖網，使錨固件位于兩道網之間，待抹面砂漿初凝后再薄抹第三層抹面砂漿，抹平并使抹面層總厚度符合設計要求；（4）增強網應自上而下鋪設，橫向和豎向搭接寬度應不少于100mm，遇轉角部位，網布應連續鋪設，每邊繞角后搭接寬度應不小于200mm；（5）應采用增強網對保溫系統收口部位的改性發泡水泥保溫板進行翻包。粘貼改性發泡水泥保溫板前，應先在翻包處基層表面抹

18、寬度100mm，厚度 2mm 的粘結膠漿，將窄幅網布的一端 100mm 壓入膠粘劑內，余下的另一端甩出備用，待改性發泡水泥保溫板粘貼牢固后，在翻包部位改性發泡水泥保溫板的正面和側面抹上抹面材料，將預先甩出的窄幅網布沿板厚翻包，并壓入抹面層內；（6）抹面層施工時，在檐口、窗臺、窗楣、雨蓬、陽臺、壓頂以及凸出墻面的頂面做出坡度，底面應做出滴水槽或滴水線；（ 7）抹面層施工間歇應留在自然斷開或留茬斷開處（如伸縮縫、陰陽角、挑臺等部位） ，以方便后續施工的搭接；（ 8）抹面層施工完畢后，不得擾動，應視環境氣候條件采取相應養護方法，靜置養護時間應不少于 24h 。在寒冷潮濕氣候條件下，還應適當延長養護時

19、間，并采取保護措施。4.7錨固件安裝數量每平米不少于11 個錨固點，且每塊板不少于2 個錨固點，錨固有效深度不少于 25mm。4.8飾面層施工應滿足下列要求：(1) 抹面層施工完畢后，至少養護 7d 后，方可進行飾面層施工。(2) 涂料飾面層施工時，在抹面層上應采用柔性耐水膩子批嵌，不得采用普通膩子。飾面施工應連續進行， 施工間斷應設置在陽角及腰線等部位， 施工工藝及質量要求應符合相關標準規定。(3) 飾面砂漿需現場加水攪拌配制，根據所需的不同花紋，選用不同的工具在漿料潮濕的情況下制作，待飾面材料硬化后涂刷罩面。飾面砂漿層厚度不應大于6mm。(4) 柔性飾面塊材粘貼應滿足下列要求：a. 按設計

20、要求和施工樣板確定排塊方案；b. 柔性飾面塊材宜自上而下粘貼；c. 粘結層厚度宜為 2 3mm；d. 在粘結層初凝前，可調整柔性飾面塊材的位置和接縫寬度，均勻壓實；e. 勾縫宜按先水平后垂直的順序進行；縫應平直、光滑、無裂紋、無空缺。五、質量標準5.1 主控項目（ 1）改性發泡水泥保溫板、網格布、粘結砂漿、抹面砂漿的規格和各項技術指標，必須符合本方案及相關標準的要求；精品資料整理范文范例學習參考檢查方法：檢查出廠合格證和復檢報告；（2）改性發泡水泥保溫板必須與墻面粘結牢固，無松動和虛粘現象，粘結面積不小于70%；檢查方法：扒開粘貼的保溫板觀察和用手推拉檢查；（3）改性發泡水泥保溫板的厚度必須符

21、合設計要求，其負偏差不得大于2mm；檢查方法：用鋼針插入和尺量檢查；（ 4）抹面砂漿與改性發泡水泥保溫板必須粘結牢固，無脫層、空鼓，面層無爆灰和裂縫；檢查方法：用小錘輕擊和觀察檢查。5.2 一般項目（ 1）改性發泡水泥保溫板安裝應上下錯縫，各塊改性發泡水泥保溫板間應擠緊拼嚴，改性發泡水泥保溫板碰頭縫處不抹粘結劑；檢查方法：觀察，手摸檢查；（ 2）網格布鋪設壓貼密實，不應有空鼓、皺折、翹曲、外露等現象，搭接寬度左右不得小于 100mm，上下不得小于 80mm；檢查方法：觀察和尺量檢查；（ 3）聚合物水泥砂漿保護層總厚度不宜大于 35mm，加強部位不宜大于 57mm；檢查方法：尺量檢查； （注：檢

22、查應在砂漿凝結前進行）（ 4）允許偏差項目：改性發泡水泥保溫板安裝允許偏差及檢查方法序項目允許偏差（ mm）檢查方法號1表面平整3用 2m靠尺和楔形塞尺檢查每層5用 2m托線板檢查2 垂直度全高H/1000 且不大于 20用經緯儀或吊線和尺量檢查3陰、陽角垂直度2用 2m托線板檢查4陰陽角方正度2用 200mm方尺和楔形塞尺檢查5接縫高低差2用直尺或楔形塞尺檢查注： h 為外墻全高5.3 施工重點控制（1）對門窗洞口等進行網格布反包；（2）粘貼保溫板應自下而上，沿水平方向橫向鋪貼，每排板應錯縫不小于1/2 板長，板縫應緊密平齊， 在墻面轉角處， 保溫板垂直縫應犬齒交錯連接，并保證墻角垂直度。門

23、窗洞口四角部位，根據保溫板尺寸由下而上排列， 局部門窗洞口部位如不能滿足洞口四角整板切割要求，根據實際尺寸進行調整，確保洞口整板切割；（3）上網格布羊預先把翻包網及門窗洞口部位加強網預先鋪好，然后進行大面積由上而下鋪設網格布，為了確保面層膠漿平整不印網，待網格布達到強度后再進行二次抹漿；（ 4）施工時及施工后 7d 內，進行必要的遮蔽保護應防止雨水沖刷及烈日暴曬。 錨固件安裝必須在保溫板粘貼強度達到要求后才能進行， 以保證膠粘劑充分的發揮出粘接強度， 其固定精品資料整理范文范例學習參考位置和數量應符合要求；（5）嚴禁在抗裂砂漿完成的外保溫墻面上開孔或釘釘。六、質量保證措施6.1 本工程質量目標

24、設計：合格；6.2 建立完整的質量保證體系；6.3 嚴格遵守建筑工程施工技術規程、建筑工程質量檢驗與評定標準；6.4 資料管理執行重慶市建委及甲方對各種文件管理制度，本工程為監理制，嚴格按照監理程序辦事，對每道工序進行檢查驗收，做到資料齊全無誤；6.5 建立健全質量保證體系， 嚴格把關， 克服質量通病， 質保體第內部執行三檢制， 既自檢、互檢、交接檢制度，合格后報甲方及監理工程師驗收，工序檢驗程序，見框架圖：外施隊班組自檢合格不合格總包復檢合格不合格監理驗收合格不合格辦理簽認手續6.6 實現質量目標的措施（ 1）本公司工程實行項目經理責任制，施工人員必須按圖紙及施工技術文件進行生產、施工，并服

25、從甲方管理，嚴禁違章作業；（ 2）施工人員保證穩定，并由專人指揮；（ 3）嚴格執行材料管理制度，不合格材料不準進入施工現場，發揮各級質量員的作用；（ 4）施工過程中，加強對原始資料的收集、整理，做到工程完工后資完全無誤；（ 5）嚴格執行質量事故報告制度， 出現質量事故要在 24 小時之逐級上報， 在施工過程中嚴格執行獎罰制度。精品資料整理范文范例學習參考七、成品保證措施（ 1）施工中各專業工程應緊密配合，合格安排工序，嚴禁顛倒工序作業；（ 2）施工完的墻面、色帶、滴水槽、門窗框、管道、槽盒上殘存砂漿，應及時清理干凈；（ 3）翻拆架子應防止碰撞已完成的保溫墻體，其它工種作業時應不得污染或損壞墻面

26、，嚴禁踩踏窗口。（ 4）對抹完聚合物抹面砂漿的保溫墻體，不得隨意開鑿孔洞，如確實需要，應在聚合物抹面砂漿達到設計強度后方可進行，安裝物件后應恢復原狀；（ 5）保溫層、抹面防護層、裝飾層在干燥前應防止水沖、撞擊、振動。嚴格禁止重物撞擊墻體八、安全及文明施工措施8.1 工程施工人員基本安全操作規定：（ 1）工程施工前應進行安全技術交底，逐級進行安全教育，落實所有安全技術措施和個人防護用品，未落實不得進行施工；（ 2）工作人員進入長期現場必須戴好安全帽，系好下頜帶；（ 3）施工人員不準穿帶釘靴、硬底靴；（ 4）施工人員不準酒后上崗，不準帶病作業；（5）高空作業人員必須第好安全帶，恐高癥、高血壓都不得高空作業；（ 6）非電工不得私自亂接亂動電線及帶電機具；（ 7）腳手板搭設不得有探頭板，腳手板上的材料堆放不得超過板的允許荷載；（ 8）做到不傷害自已、不傷害他人、不被他人傷害。8.2 高空作業人員
