15現澆箱梁模板及滿堂支架方案計算書

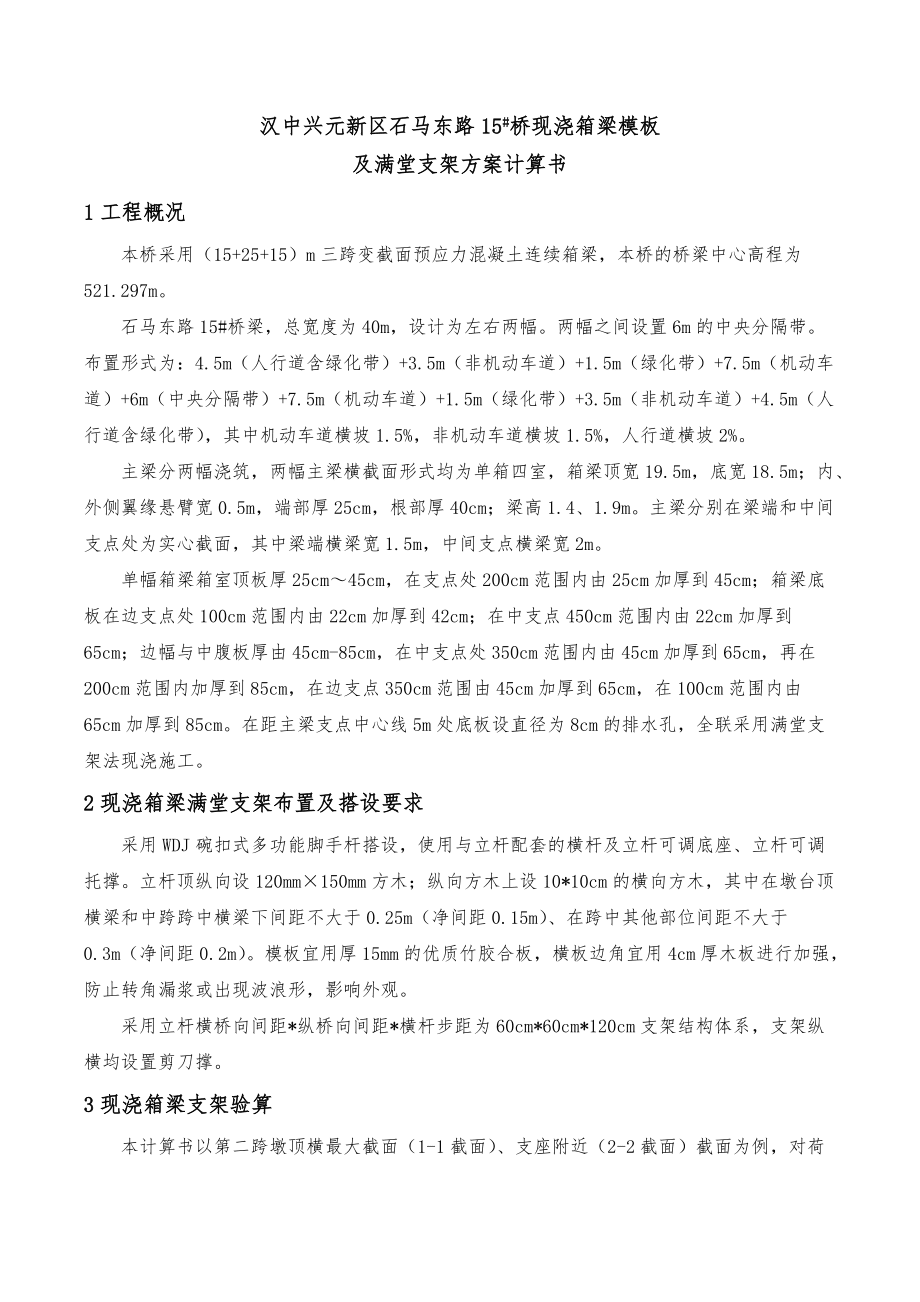

1、漢中興元新區石馬東路15#橋現澆箱梁模板及滿堂支架方案計算書1工程概況本橋采用（15+25+15）m三跨變截面預應力混凝土連續箱梁，本橋的橋梁中心高程為521.297m。石馬東路15#橋梁，總寬度為40m，設計為左右兩幅。兩幅之間設置6m的中央分隔帶。布置形式為：4.5m（人行道含綠化帶）+3.5m（非機動車道）+1.5m（綠化帶）+7.5m（機動車道）+6m（中央分隔帶）+7.5m（機動車道）+1.5m（綠化帶）+3.5m（非機動車道）+4.5m（人行道含綠化帶），其中機動車道橫坡1.5%，非機動車道橫坡1.5%，人行道橫坡2%。主梁分兩幅澆筑，兩幅主梁橫截面形式均為單箱四室，箱梁頂寬19.

2、5m，底寬18.5m；內、外側翼緣懸臂寬0.5m，端部厚25cm，根部厚40cm；梁高1.4、1.9m。主梁分別在梁端和中間支點處為實心截面，其中梁端橫梁寬1.5m，中間支點橫梁寬2m。單幅箱梁箱室頂板厚25cm45cm，在支點處200cm范圍內由25cm加厚到45cm；箱梁底板在邊支點處100cm范圍內由22cm加厚到42cm；在中支點450cm范圍內由22cm加厚到65cm；邊幅與中腹板厚由45cm-85cm，在中支點處350cm范圍內由45cm加厚到65cm，再在200cm范圍內加厚到85cm，在邊支點350cm范圍由45cm加厚到65cm，在100cm范圍內由65cm加厚到85cm。在

3、距主梁支點中心線5m處底板設直徑為8cm的排水孔，全聯采用滿堂支架法現澆施工。2現澆箱梁滿堂支架布置及搭設要求采用WDJ碗扣式多功能腳手桿搭設，使用與立桿配套的橫桿及立桿可調底座、立桿可調托撐。立桿頂縱向設120mm×150mm方木；縱向方木上設10*10cm的橫向方木，其中在墩臺頂橫梁和中跨跨中橫梁下間距不大于0.25m（凈間距0.15m）、在跨中其他部位間距不大于0.3m（凈間距0.2m）。模板宜用厚15mm的優質竹膠合板，橫板邊角宜用4cm厚木板進行加強，防止轉角漏漿或出現波浪形，影響外觀。采用立桿橫橋向間距*縱橋向間距*橫桿步距為60cm*60cm*120cm支架結構體系，支

4、架縱橫均設置剪刀撐。3現澆箱梁支架驗算本計算書以第二跨墩頂橫最大截面（1-1截面）、支座附近（2-2截面）截面為例，對荷載進行計算及對其支架體系進行檢算。3.1荷載計算3.1.1荷載分析根據本橋現澆箱梁的結構特點，在施工過程中將涉及到以下荷載形式： q1箱梁自重荷載，新澆混凝土密度取26KN/m3。 q2箱梁內模、底模、內模支撐及外模支撐荷載，按均布荷載計算，經計算取q21.0 kPa（偏于安全）。 q3施工人員、施工材料和機具荷載，按均布荷載計算，當計算模板及其下肋條時取2.5kPa；當計算肋條下的梁時取1.5kPa；當計算支架立柱及替他承載構件時取1.0kPa。 q4振搗混凝土產生的荷載，

5、對底板取2.0kPa，對側板取4.0kPa。 q5新澆混凝土對側模的壓力。 q6傾倒混凝土產生的水平荷載，取2.0kPa。 q7支架自重，經計算支架在不同布置形式時其自重如下表所示：滿堂鋼管支架自重立桿橫橋向間距*立桿縱橋向間距*橫桿步距支架自重q7的計算值(kPa)60cm×60cm×120cm2.943.1.2荷載組合模板、支架設計計算荷載組合模板結構名稱荷載組合強度計算剛度檢算底模及支架系統計算側模計算3.1.3荷載計算箱梁自重q1計算根據15#橋梁現澆箱梁結構特點，左右幅均為單箱四室，所以我們?nèi)∽蠓?1截面（墩頂橫梁、橫隔板）、22截面（支座附近截面）兩個代表截面進

6、行箱梁自重計算，右幅按照左幅進行支架體系布置，并對兩個代表截面下的支架體系進行檢算，首先分別進行自重計算。 1-1截面（墩頂橫梁）處q1計算根據橫斷面圖，用CAD算得該處梁體截面積A=35.47m2則：q1 = 取1.2的安全系數，則q149.85*1.259.82kPa注：B箱梁底寬，取18.5m，將箱梁全部重量平均到底寬范圍內計算偏于安全。2-2截面（跨中）處q1計算根據橫斷面圖，用CAD算得梁體截面積A=16.77m2則：q1= 取1.2的安全系數，則q123.57*1.228.28kPa 注：B箱梁底寬，取18.5m，將箱梁全部重量平均到底寬范圍內計算偏于安全。 新澆混凝土對側模的壓力

7、q5計算因現澆箱梁采取水平分層以每層30cm高度澆筑，在豎向上以V=1.2m/h澆筑速度控制，砼入模溫度T=28控制。新澆筑混凝土對模板的側壓力，當采用內部振搗器時按下列兩式計算，并取兩式中最小值。F=F=：新澆筑砼的重力密度（KN/m³），取值26KN/m³；H：混凝土側壓力計算位置至新澆筑砼頂面時的高度，取1.9m。：新澆筑砼的初凝時間，可按實測確定。取8h。T：混凝土的溫度（），取28。：外加劑影響修正系數，不慘外加劑時取1.0；摻具有緩凝作用的外加劑時取1.2。：混凝土塌落度影響修正系數，當塌落度小于30mm時，取0.85；5090mm時，取1.0；11

8、0150mm時，取1.15；v：混凝土的澆筑速度，取1.2m/h。F=26*1.9=49.4kPaF=69.176kPa49.4 kPa 69.176 kPa所以新澆筑混凝土對模板的側壓力取49.4kPa。3.2結構檢算3.2.1扣件式鋼管支架立桿強度及穩定性驗算碗扣式鋼管腳手架與支撐和扣件式鋼管腳手架與支架一樣，同屬于桿式結構，以立桿承受豎向荷載作用為主，但碗扣式由于立桿和橫桿間為軸心相接，且橫桿的“”型插頭被立桿的上、下碗扣緊固，對立桿受壓后的側向變形具有較強的約束能力，因而碗扣式鋼管架穩定承載能力顯著高于扣件架（一般都高出20%以上，甚至超過35%）。本工程現澆箱梁支架按48*3.5mm

9、鋼管扣件架進行立桿內力計算，計算結果同樣也使用于WDJ多功能碗扣架（偏于安全）。 墩頂橫梁1-1截面處在墩頂橫梁，鋼管碗扣式支架體系采用60*60*120cm的布置結構：、立桿強度驗算根據立桿的設計允許荷載，當橫桿步距為120cm，立桿可承受的最大允許豎直荷載為N=30kN（參見公路橋涵施工手冊中表135碗口式構件設計荷載N=30kN）。立桿實際承受的荷載為：N=1.2（NG1K+NG2K）+0.9*1.4NQK（組合風荷載時） NG1K支架結構自重標準值產生的軸向力； NG2K構配件自重標準值產生的軸向力 NQK施工荷載標準值；于是，有：NG1K=0.6*0.6*q1=0.6*0.6*59.

10、82=21.54KNNG2K=0.6*0.6*q7=0.6*0.6*2.94=1.058KN NQK=0.6*0.6(q2+q3+q4)=0.36*(1.0+1.0+2.0)=1.44KN則：N=1.2（NG1K+NG2K）+0.9*1.4NQK=1.2*（21.54+1.058）+0.9*1.4*1.44=28.93KNN30kN，強度滿足要求。、立桿穩定性驗算根據建筑施工碗扣式鋼管腳手架安全技術規范有關模板支架立桿的穩定性計算公式：N/A+0.9MW/WfN鋼管所受的垂直荷載，N=1.2（NG1K+NG2K）+0.9*1.4NQK（組合風荷載時），同前計算所得28.93KN；f鋼材的抗壓強

11、度設計值，f205N/mm2=2.05*105KN/m2參考建筑施工扣件式鋼管腳手架安全技術規范表得。A48mm*3.5鋼管的截面積A489mm2，計算按48mm*3鋼管進行驗算。軸心受壓桿件的穩定系數，根據長細比查表即可求得。i截面的回轉半徑，查建筑施工扣件式鋼管腳手架安全技術規范附錄B得i1.58cm。 長細比L/i。L水平步距，L1.2m。于是，L/i120/1.58=75.94，參照建筑施工碗扣式鋼管腳手架安全技術規范查附錄C得0.744。A值計算：A=3.14×(242-212)=423.9mm2=4.239×10-4m2MW計算立桿段有風荷載設計值產生的彎距；M

12、W=0.9*1.4*WK*La*h2/10WK=0.7uz*us*w0uz風壓高度變化系數，參考建筑結構荷載規范表得uz=1.00us風荷載腳手架體型系數，查建筑結構荷載規范表第36項得：us=1.2w0基本風壓，查建筑結構荷載規范附表D.4 w0=0.2KN/m2故：WK=0.7uz*us*w0=0.7*1.00*1.2*0.2=0.168KN/ m2La立桿縱距0.6m；h立桿步距1.2m，故：MW=0.9*1.4*WK*La*h2/10=0.9*1.4*0.168*0.6*1.22/10=0.018KNW 截面模量查表建筑施工碗扣式腳手架安全技術規范附表B得： W=5.08*103mm3

13、=5.08*10-6m3則，N/A+MW/W28.93/（0.744*4.239×10-4）+0.018/（5.08*10-6）0.82*105f2.05*105KN/m2所以1-1截面支架是安全穩定的。 跨中2-2截面處在跨中，鋼管碗扣式支架體系采用60*60*120cm的布置結構：、立桿強度驗算根據立桿的設計允許荷載，當橫桿步距為120cm，立桿可承受的最大允許豎直荷載為N=30kN（參見公路橋涵施工手冊中表135碗口式構件設計荷載N=30kN）。立桿實際承受的荷載為：N=1.2（NG1K+NG2K）+0.9*1.4NQK（組合風荷載時） NG1K支架結構自重標準值產生的軸向力；

14、 NG2K構配件自重標準值產生的軸向力 NQK施工荷載標準值；于是，有：NG1K=0.6*0.6*q1=0.6*0.6*28.28=10.18KNNG2K=0.6*0.6*q7=0.6*0.6*2.21=1.19KN NQK=0.6*0.6(q2+q3+q4)=0.36*(1.0+1.0+2.0)=1.44KN則：N=1.2（NG1K+NG2K）+0.9*1.4NQK=1.2*（10.18+1.19）+0.9*1.4*1.44=15.45KNN30kN，強度滿足要求。、立桿穩定性驗算根據建筑施工碗扣式鋼管腳手架安全技術規范有關模板支架立桿的穩定性計算公式：N/A+0.9MW/WfN鋼管所受的垂

15、直荷載，N=1.2（NG1K+NG2K）+0.9*1.4NQK（組合風荷載時），同前計算所得28.28KN；f鋼材的抗壓強度設計值，f205N/mm2=2.05*105KN/m2參考建筑施工扣件式鋼管腳手架安全技術規范表得。A48mm*3.5鋼管的截面積A489mm2，計算按48mm*3鋼管進行驗算。軸心受壓桿件的穩定系數，根據長細比查表即可求得。i截面的回轉半徑，查建筑施工扣件式鋼管腳手架安全技術規范附錄B得i1.58cm。 長細比L/i。L水平步距，L1.2m。于是，L/i120/1.58=75.94，參照建筑施工碗扣式鋼管腳手架安全技術規范查附錄C得0.744。MW計算立桿段有風荷載設計

16、值產生的彎距；MW=1.4*La*L02*WK/8-PR *L0/4 PR=5/16*1.4* WK *La*L0WK=0.7uz*us*w0uz風壓高度變化系數，參考建筑結構荷載規范表得uz=1.00us風荷載腳手架體型系數，查建筑結構荷載規范表第36項得：us=1.2w0基本風壓，查建筑結構荷載規范附表D.4 w0=0.2KN/m2故：WK=0.7uz*us*w0=0.7*1.00*1.2*0.2=0.168KN/ m2La立桿縱距0.6m；h立桿步距1.2m，故：MW=0.9*1.4*WK*La*h2/10=0.9*1.4*0.168*0.6*1.22/10=0.018KNW 截面模量查

17、表建筑施工碗扣式腳手架安全技術規范附表B得： W=5.08*103mm3=5.08*10-6m3則，N/A+MW/W15.45/（0.744*4.239×10-4）+0.018/（5.08*10-6）0.72*105f2.05*105KN/m2所以2-2截面支架是安全穩定的。結論：計算結果說明支架是安全穩定的。3.2.2滿堂支架整體抗傾覆驗算依據公路橋涵技術施工技術規范實施手冊第要求支架在自重和風荷栽作用下時，傾覆穩定系數不得小于1.3。K0=穩定力矩/傾覆力矩=y*Ni/Mw左幅橋梁寬度18.5m，跨度55m采用60*60*120cm支架，以跨中長25m支架來驗算全橋支架橫向43排

18、；支架縱向32排；高度3.8m；頂托TC60共需要43*32=1419個；立桿需要43*32*3.8=5228m;縱向橫桿需要32*3.8/1.2*25=2533m；橫向橫桿需要43*3.8/1.2*18.5=2519m；故：鋼管總重（5228+2533+2519）*3.84=39.48t;頂托TC60總重為：1419*7.2=10.22t；故q=（39.48+10.22）*9.8=487.06KN；y=b/2=25/2=12.5穩定力矩= y*Ni=12.5*487.06=6088.25KN.m依據以上對風荷載計算WK=0.7uz*us*w0=0.7*1*1.2*0.2=0.168KN/ m

19、2跨中25m共受力為：q=0.168*3.8*25=15.96KN；傾覆力矩=q*3.8=15.96*3.8=60.65KN.mK0=穩定力矩/傾覆力矩=6088.25/60.65=100.38>1.3計算結果說明本方案滿堂支架滿足抗傾覆要求3.2.3箱梁底模下橫橋向方木驗算本施工方案中箱梁底模底面橫橋向采用10*10cm方木，方木橫橋向跨度按L60cm進行受力計算，方木縱向中心間距0.25m，實際布置跨距均不超過上述值。如下圖將方木簡化為如圖的簡支結構（偏于安全），木材的容許應力和彈性模量的取值參照杉木進行計算，實際施工時如油松、廣東松等力學性能優于杉木的木材均可使用。1-1截面（墩頂

20、橫梁截面最大處）處橋墩中線兩側1m范圍按1-1截面進行受力分析，按方木橫橋向跨度L60cm進行驗算。則橫向方木的分布荷載為：q=（0.6*0.25*59.82）/0.6=14.96KN/mM=(1/8)ql2=(1/8)*14.96*0.92=1.515KN.mW=(bh2)/6=(0.1*0.12)/6=0.000167m³方木的彈性模量：E=9*106KN/m2 方木的慣性矩I=(bh3)/12=(0.1*0.13)/12=8.33*10-6m4撓度驗算： 則方木最大撓度：fmax=(5/384)*(qL4)/(EI)=(5/384)*(14.96*0.94)/( 9*106*8

21、.33*10-6)=0.144cml/400=60/400=0.225cm 撓度滿足要求強度驗算W=M/W=1.275/1.667*10-4/1000=7.65MPa12MPa 剪力滿足要求2-2截面（跨中截面最大處）處跨中10.44m范圍按2-2截面進行受力分析，按方木橫橋向跨度L60cm,縱橋向方木中心間距0.3m進行驗算。q=（0.6*0.3*28.28）/0.6=8.48KN/m M=(1/8)ql2=(1/8)*8.48*0.92=0.858KN.mW=(bh2)/6=(0.1*0.12)/6=0.000167m³方木的彈性模量：E=9*106KN/m方木的慣性矩I=(bh

22、3)/12=(0.1*0.13)/12=8.33*10-6m4撓度驗算：則方木最大撓度：fmax=(5/384)*(qL4)/(EI)=(5/384)*(8.48*0.94)/( 9*106*8.33*10-6)=0.093cml/400=90/400=0.225cm撓度滿足要求強度驗算W=M/W=0.828/1.667*10-4/1000=4.967MPa12MPa剪力滿足要求3.2.4碗扣式鋼管支架立桿頂托上順橋向鋼管驗算本施工方案中WDJ多功能碗扣架頂托上順橋向采用48×3.5mm鋼管，鋼管在順橋向的跨距全按L60cm（橫向間隔l60cm布置）進行驗算，橫橋向方木順橋向布置間距

23、在中支座兩側4m范圍內均按0.25m（中對中間距）布設，在箱梁跨中部位均按0.3m布設，將方木簡化為簡支結構（偏于安全）。木材的容許應力和彈性模量的取值參照杉木進行計算，實際施工時如油松、廣東松等力學性能優于杉木均可使用。 墩頂橫梁截面（按11截面受力）處 鋼管抗彎驗算q (59.82*0.6*0.6) /0.6=35.89kNMmax1/8*q*l2=0.125*35.89*0.62=1.615kN·mW= * 2 = 10.16*10-6m³= Mmax/ W=1.615/ (10.16*10-6)/1000=161.5MPa0.9*2*w369MPa符合要求鋼管撓度計

24、算則鋼管最大撓度：fmax=5/384*qL4/(EI)=5/384*35.89*0.64/(2.06*105*1.218*10-7)=0.00305mm<f=L/400=1.5mm 滿足要求 故，撓度滿足要求3.2.5底模板計算箱梁底模采用木膠板，取各種布置情況下最不利位置進行受力分析，并對受力結構進行簡化（偏于安全）如下圖：通過前面計算，橫橋向方木布置間距分別為0.3m和0.25m時最不利位置，則有：木膠板彈性模量E9*106KN/m2木膠板的慣性矩I=(bh3)/12=(1.0*0.0153)/12=2.8125*10-7m4=12MPaW=b*h2/6=1*0.0152/6=3.

25、75*10-5m3 11截面處底模板計算 模板厚度計算q=( q1+ q2+ q3+ q4)l=(59.82+1.0+2.5+2)*0.25=16.33kN/m則：Mmax=模板需要的截面模量：W=m2模板的寬度為1.0m，根據W、b得h為： h=因此模板采用1220*2440*15mm規格的木膠板。 模板剛度驗算Mmax=1/8*q*L2=0.125*16.33*0.252=0.128kN.m w =Mmax/W=0.128/(3.75*10-5)/1000=3.413Mpa<w=12Mpa 滿足要求 撓度驗算fmax=5/384*qL4/(EI)=5/384*16.33*0.254/

26、(9*106*0.281*10-6)=0.028cm<f=L/400=0.0625cm 滿足要求3.2.6側模驗算根據前面計算，分別按10*10cm方木以25cm和30cm的間距布置，以側模最不利荷載部位進行模板計算，則有： 10*10cm方木以間距25cm布置 模板厚度計算q=( q4+ q5)l=(4.0+41.6)*0.25=11.4KN/m則：Mmax=模板需要的截面模量：W=m2模板的寬度為1.0m，根據W、b得h為： h=因此模板采用1220*2440*15mm規格的木膠板。 模板剛度驗算Mmax=1/8*q*L2=0.125*11.4*0.252=0.089kN.m w =

27、Mmax/W=0.089/(3.75*10-5)/1000=2.37Mpa<w=12Mpa 滿足要求撓度驗算fmax=5/384*qL4/(EI)=5/384*11.4*0.254/(9*106*0.281*10-6)=0.022cm<f=L/400=0.0625cm 滿足要求根據施工經驗，為了保證箱梁底面的平整度，通常木膠板的厚度均采用12mm以上，因此模板采用1220*2440*15mm規格的木膠板。3.2.7立桿底座和地基承載力計算 立桿承受荷載計算在中支點兩側立桿的間距為60*60cm，每根立桿上荷載為： Na*b*q a*b*(59.82+q2+q3+q4+q7) 0.6*0.6*(59.82+1.0+1.0+2.0+3.38)=24.19KN 立桿底托驗算立桿底托驗算： NRd通過前面立桿承受荷載計算，每根立桿上荷載最大值為：Na*b*q a*b*(q
