02 硬聚氯乙烯風管制作工程

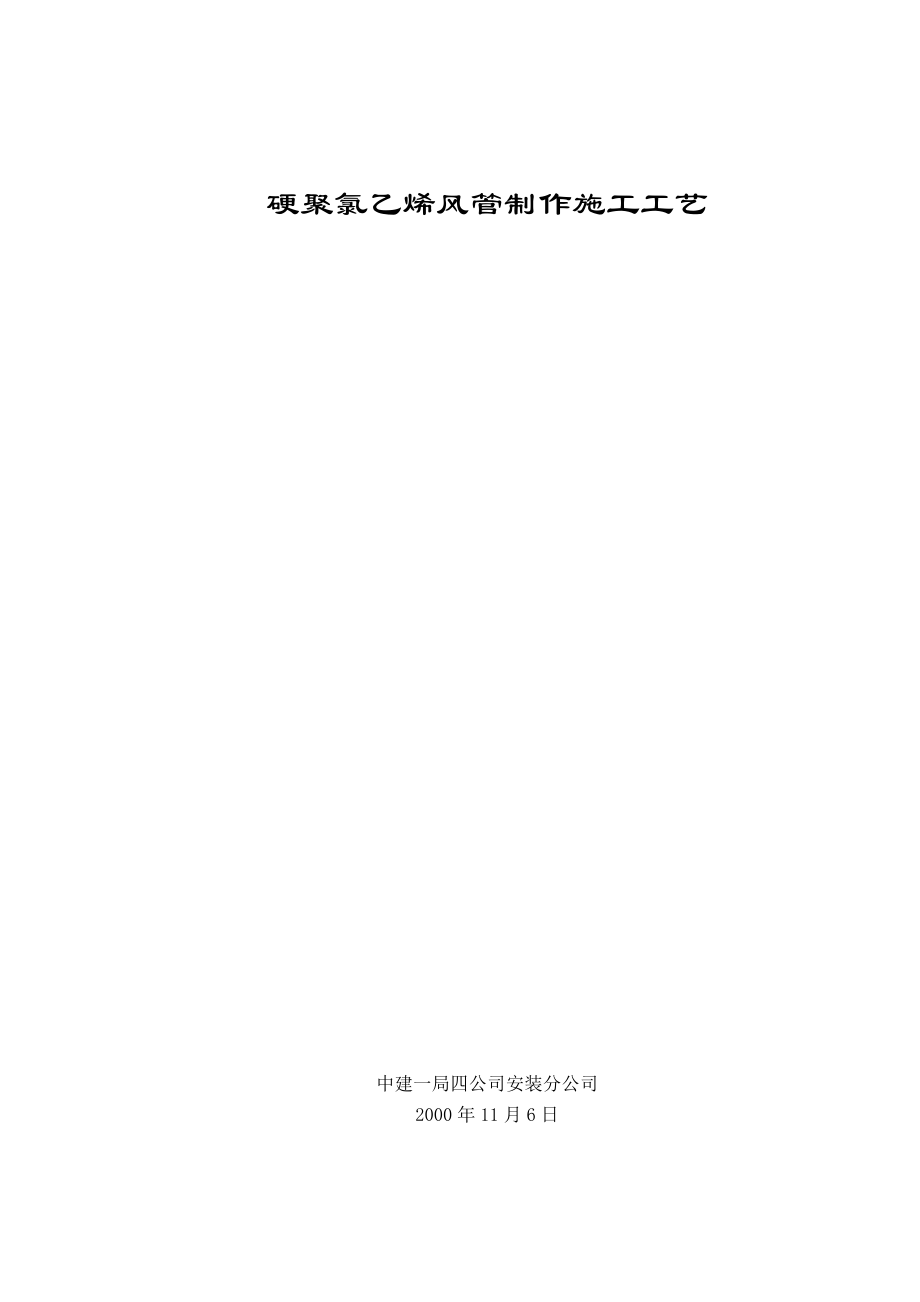

1、硬聚氯乙烯風管制作施工工藝中建一局四公司安裝分公司2000年11月6日目 錄1材料要求 32主要機具 43作業條件 44操作工藝 55質量標準 96成品保護 107應注意的質量問題 10本章適用于硬聚氯乙烯塑料板的風管管件制作工程。1材料要求 11制作風管、部件及法蘭的硬聚氯乙烯塑料板應符合輕工業部標準，板材的規格及物理、機械性能見表1和表2的規定。塑料板材的規格 表1公稱厚度寬度長度近似重量公稱厚度寬度長度近似重量mmKg/塊Kg/m2mm20253035404556789700120025235137844150456763075688210101130300375450525600675

2、75090010501200135010121415161820222425287001200126015101740189020202270252027703020315035301500180021002250240027003000330036003750420012所使用的板材應具有出廠合格證書或質量鑒定文件。13制作風管及配件的塑料板厚度如設計圖沒有明確要求時應符合表2的規定。風管和配件板材厚度 表2圓 形矩 形風管直徑板材厚度風管大邊板材厚度1003203006307001000112020003456120320400500630800100012501600200034

3、56814聚氯乙烯塑料焊接所用的焊條有灰色和本色兩種，有單焊條和雙焊條兩種，規格見表3。焊條應符合下列要求：141焊條外表應光滑，不允許有突出物和其他雜質。142焊條在15進行180°彎曲時，不應斷裂，但允許彎曲處發白。143焊條應具有均勻緊密的結構，不允許有氣孔。焊條應避光保存，應防止日曬、雨淋。塑料焊條規格 表3直 徑長度不短于單焊條管似重量（kg/根）不小于適用焊件厚度單焊條雙焊條202530354020253050050050050050002403705307209425615162015塑料板材的表面應平整，不得含有氣泡、裂縫；板材的厚薄應均勻，無離層等現象。 2

4、主要機具21主要機具包括：割板機、鋸床、圓盤鋸、木工鋸、鋼絲鋸、雞尾鋸、手用電動曲線鋸、木工刨、砂輪機、坡口機、電熱烘箱、管式電熱器、空氣壓縮機、電熱焊槍、不銹鋼板、角尺、量角器、劃規、劃線筆、各類胎模等。 3作業條件31集中加工應具有寬敞、明亮、潔凈、地面平整、不潮濕的廠房。32現場分散加工應具有能防風、雨、雪和結構牢固的設施。33作業地點要有相應加工工藝的機具、設施、電源、安全防護裝置和消防器材等。34風管制作應具有批準的圖紙，經審查的大樣圖、系統圖，并有施工員書面的技術、質量、安全交底材料。35塑料風管焊接時，場地的環境濕度宜在1025范圍內。作業地點要有安全防火裝置和消防器材。 4操作

5、工藝 41工藝流程：領料劃線放線坡口切割下料加熱檢驗焊接成形出廠42劃線、放樣： 根據圖紙大樣風管的不同幾何形狀和規格，分別進行劃線展開?；揪€條有：直角線、垂直平分線、平行線、角平分線、直線等。展開方法宜采用平行線法、放射線法和三角線法。43切割、下料：431板材剪切必須進行下料的復核，以免有誤，按劃線形狀用剪床或各類鋸床進行切割。432切割時若采用圓盤鋸，操作前應進行檢查，鋸片不得有裂口，螺絲應上緊，操作時應戴防護眼鏡，站在鋸片一側，禁止站在與鋸片同一直線上，手臂不得跨越鋸片。433進料必須緊貼固定裝置，不得用力過猛，接料要待料出鋸片15cm，不得用手硬拉，遇短窄料應用推棍，接料用刨鉤，超

6、越鋸片有效半徑的料禁止上鋸。44坡口：為保證板材焊接后焊縫的強度，應對焊接的板邊加工坡口，坡口的角度和尺寸要求均勻一致。45加熱：451塑料板加熱可用電加熱、蒸汽加熱和熱空氣加熱等方法。一般常用自制電烤箱加熱。塑料板加熱時間需按板厚決定，見表5。塑料板材加熱時間 表5板材厚度24568101115加熱時間3-77-1010-1415-24452制作矩形塑料風管、折角時，把劃好折線的板材放在管式電加熱器的兩個電熱管之間，使折線處局部受熱直到塑料變軟，然后放在折邊機上折成所需角度。453制作圓形風管時，將塑料板放到烤箱內預熱變軟后取出，把它放在墊有帆布的木?；蜩F卷管上卷制（見圖1

7、）。木模外表應光滑，圓弧正確，比風管長10cm。454各種異形管件的加墊成形也應使用光滑木材或鐵皮制成的胎膜煨制成形，胎膜可按整體的12或14制成，以節約材料（見圖2）。坡口及焊縫形式 表4焊縫形式焊縫名稱圖 形板材厚度（毫米）焊縫張角（。）應 用說 明對接焊縫單面焊V形355060用于只能一面燭的焊縫雙面焊V形585060反面焊12根焊條可用于厚板的焊縫雙面焊X形85060焊縫強度好，用于風管法蘭及厚板的拼接搭接焊縫搭接焊310用于風管的硬套管和軟管連接填角焊縫填角焊無坡角618用于風管和配件的加固對角焊縫對角焊V形355060用于風管角焊對角焊V形585060用于風管角焊對角焊V形6154

8、555用于風管與法蘭連接 圖 1 圖 246焊接成型：461矩型法蘭制作：把四塊開好坡口的條形板放在平板上組對焊接，然后鉆出螺栓孔。462圓型法蘭制作：把在內圓側開坡口的條形板放到烤箱內加熱，取出后在圓形胎具上煨制壓平，冷卻后焊接和鉆孔。塑料矩形法蘭和圓形法蘭制作的允許偏差和金屬法蘭相同。法蘭的用料規格、螺栓孔數和孔徑見表6和表7。硬聚氯乙烯板矩形法蘭 表6風管大邊長法蘭用料規格鍍鋅螺栓規格寬×厚孔徑孔數（mm）（mm）120160200250320400500630800100012501600200035×635×835×83

9、5×1040×1040×1040×1045×1245×1250×1560×18757575959595115115115115115345567910121518M6×30M6×35M6×35M8×35M8×40M8×40M10×40M10×45M10×45M10×50M10×60硬聚氯乙烯板圓形法蘭 表7風管大邊長法蘭用料規格鍍鋅螺栓規格寬×厚孔徑孔數（mm）（mm）10

10、016018020022025032036040045050056063070080090010001250140016001800200035×635×635×835×835×835×1035×1040×1040×1045×1245×1245×1250×1560×1575757575959595951151151151151151156881014141818242430383848M6×30M6×30M6×35M6

11、5;35M8×35M8×40M8×40M8×40M10×40M10×45M10×45M10×45M10×50M10×50463風管加固：為了增加風管的機械強度和剛度，應按表8的規定和圖3對風管進行加固。 圖 3塑料管加固圈規格尺寸 表8圓 形矩 形風管直徑管壁厚度加固圈風管大邊長度管壁厚度加固圈規格a×b間距L規格a×b間距L1003203605005606307008009001000112014001600180020003445566640×840&#

12、215;845×1045×1050×1260×1280080080080040040012032040050063080010001250160020003445668835×84×845×1045×1050×1260×1580080080040040040047焊接工藝：471硬聚氯乙烯塑料手工：?？諌簷C壓力應保持在80100kPa，焊槍空氣消耗量一般為23m3h。472焊接時，焊條應垂直于焊縫平面(不得向后或向前傾斜)，并施加一定壓力，使被加熱的焊條緊密地與板材粘合，焊嘴距焊縫表面應保持56

13、mm，傾斜角度根據板材厚度選擇(見表9)。焊槍噴嘴傾角的選擇 表9板厚55-10>10傾角（°）151225303045473為使焊縫起頭結合緊密，要先加熱焊條一端并彎成直角，端頭需留出1015mm。焊接中斷需續焊條時，將焊縫內的焊條頭修成坡面，勿用手硬拉，然后在繼續焊接（見圖4）。注意焊條的材質應與板材相同，焊縫的強度不得低于母材強度的60。圖 448加工后的風管部件要進行認真檢查，貼上合格標志，輕輕碼放整齊。 5質量標準51保證項目：511風管的規格、尺寸必須符合設計要求。 檢查方法：尺量和觀察檢查。512焊縫的坡口形式和焊接質量必須符合施工規范規定，焊縫無裂紋、焦

14、黃、斷裂等缺陷，縱向焊縫錯開。 檢查方法：觀察檢查。52基本項目：521風管的外觀質量應表面平整，凹凸不大于5mm，圓弧均勻，拼縫處無凹凸，兩端平行，無扭曲和翹角，焊縫飽滿，焊條排列整齊。 檢查方法：拉線、尺量和觀察檢查。522風管加固應牢固可靠，整齊美觀。風管與法蘭連接處的三角支撐間距適宜，均勻?qū)ΨQ。 檢查方法：觀察和尺量檢查。53允許偏差項目見表10。風管制作的允許偏差 表10項 次項 目允許偏差檢驗方法1圓形風管外徑630mm01用尺量互成90°直角630mm022矩形風管大邊630mm01尺量檢查630mm026成品保護61要保持聚氯乙烯塑料板表面光滑潔凈，劃線放樣要用紅鉛筆，不應用劃針。62塑料風管及部件成品應碼放在平整、無積水、寬敞的場地，并有防雨、防雪的措施，碼放時應按系統編號、整齊、合理，便于裝運。63風管搬運裝卸應輕拿輕放，防止損壞成品。64聚氯乙烯風管的熱穩定性較差。對于這種風管的加工，存放、安裝等要嚴格控制濕度的影響。641適用溫度：1060。642熱成型溫度不能長時間處于170。643焊接時焊接的溫度要控制在210250。644運輸和存放溫度為1050。645硬塑料板的整形溫度為100150。646焊接時適宜室溫為1025。647板材在冬季溫度過低或板材雜質與再生材料滲合過重
