以西門子S7200系列PLC為控制器的基于變頻器的智能恒壓供水系統研究

1、摘要基于變頻器的智能恒壓供水系統以西門子S7-200系列PLC作為控制器，采用其擴展模擬輸入輸出模塊EM235，利用其內部的PID控制指令，配合MM420型號的變頻器和電機，同時用KBY壓力變送器來檢測管網壓力。構成閉環調速系統。變頻調速技術是一種新型的、成熟的交流電機無級調速驅動技術，變頻器的作用是為電機提供可變頻恒壓供水控制系統通過測到的管網壓力，經PLC內置PID調節器運算后,通過EM235模擬輸出端傳送到變頻器，調節輸出頻率，實現管網的恒壓供水。 關鍵詞：恒壓供水、可編程控制器、無級調速、PID控制、閉環調速系統、 目錄1 緒論11.1 恒壓供水系統的發展歷程11.2 恒壓供水系統研究

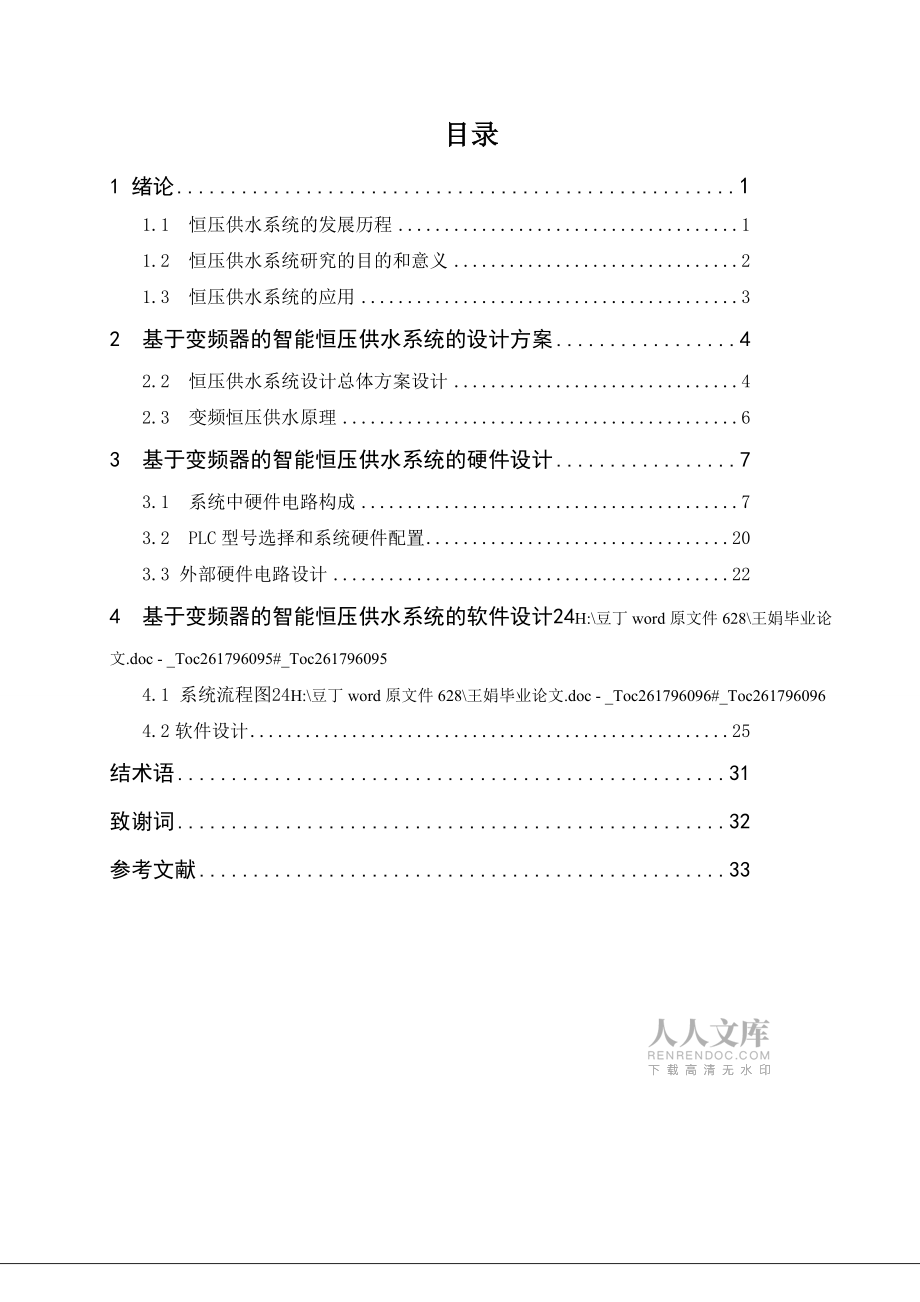

2、的目的和意義21.3 恒壓供水系統的應用32 基于變頻器的智能恒壓供水系統的設計方案42.2 恒壓供水系統設計總體方案設計42.3 變頻恒壓供水原理63 基于變頻器的智能恒壓供水系統的硬件設計73.1 系統中硬件電路構成73.2 PLC型號選擇和系統硬件配置203.3 外部硬件電路設計224 基于變頻器的智能恒壓供水系統的軟件設計24H:豆丁word原文件628王娟畢業論文.doc - _Toc261796095#_Toc2617960954.1 系統流程圖24H:豆丁word原文件628王娟畢業論文.doc - _Toc261796096#_Toc2617960964.2軟件設計25結術語3

3、1致謝詞32參考文獻331 緒論 變頻恒壓供水系統成為現在建筑中普遍采用的一種水處理系統。隨著社會和變頻調速技術發展和人們節水節能意識的不斷增強，變頻恒壓供水系統的節能特性使得其越來越廣泛用于工廠、住宅、高層建筑的生活及消防供水系統。恒壓供水是指用戶端在任何時候，不管用水量的大小，總能保持網管中水壓的基本恒定。同時要保證供水的可靠性和安全性。基于變頻器的智能恒壓供水系統利用PLC、傳感器、變頻器及水泵組成閉環控制系統，代替?zhèn)鹘y(tǒng)的水塔供水控制系統，既保證了供水質量又豐富了系統的控制功能，提高系統可靠性，達到節水節能的效果。1.1 恒壓供水系統的發展歷程恒壓供水系統是指通過閉環控制，使供水的壓力保

4、持恒定。早期的恒壓供水系統是通過閥門的開斷來控制。隨著技術的發展，自動化越來越占據主要地位。出現了基于PLC的變頻恒壓供水系統，即基于變頻器的智能恒壓供水系統。在該系統中為了滿足供水量大小需求不同時，保證管內壓力恒定，需在變頻器外部提供壓力控制器和壓力傳感器，對壓力進行閉環控制。變頻恒壓供水是在變頻調速技術的發展之后逐漸發展起來的。在早期，由于國外生產的變頻器的功能主要限定在頻率控制、升降速控制、正反轉控制、起制動控制、變壓變頻比控制及各種保護功能。因此，當變頻器應用在變頻恒壓供水系統中時僅作為執行機構。從查閱的資料的情況來看，國外的恒壓供水工程在設計時都采用一臺變頻器只帶一臺水泵機組的方式，

5、幾乎沒有用一臺變頻器拖動多臺水泵機組運行的情況，因而投資成本高。近年來，隨著變頻技術的發展和變頻恒壓供水系統的穩定性、可靠性以及自動化程度高等方面的優點以及顯著的節能效果被大家發現和認可后，國外許多生產變頻器的廠家開始重視并推出具有恒壓供水功能的變頻器國內有不少公司在做變頻恒壓供水的工程時，大多采用國外品牌的變頻器控制水泵的轉速，水管的管內壓力的閉環調節及多臺水泵的循環控制，有的采用可編程控制器(PLC)及相應的軟件予以實現;有的采用單片機及相應的軟件予以實現。但隨著社會發展和進步，這遠遠滿足不了所有用戶的要求，逐步實現了基于PLC和變頻器技術設計的生活恒壓供水控制系統即基于變頻器的智能恒壓供

6、水系統。目前在國內外變頻調速恒壓供水控制系統的研究設計中可以看出，隨著社會的發展，對于能適應不同的用水場合，結合現代控制技術、網絡和通訊技術同時兼顧系統的電磁兼容性(EMC)的變頻恒壓供水系統的水壓閉環控制的研究還是不夠的。因此，有待于進一步研究改善變頻恒壓供水系統的性能，使其能被更好的應用于生活、生產實踐中。1.2 恒壓供水系統研究的目的和意義近年來我國中小城市發展迅速，集中用水量急劇增加。據統計，從1990年到1998年，我國人均日生活用水量（包括城市公共設施等非生產用水）有175.7升增加到241.1升，增長了37.2%，與此同時我國城市家庭人均日生活用水量也在逐年提高。而現階段我國在市

7、政供水、高層建筑供水、工業生產循環供水等方面技術比較落后，自動化程度較低。這種情況容易造成用水高峰期時水位達不到要求，供水壓力不足；用水低峰期時供水水位超標，壓力過高，不僅十分浪費能源而且存在事故隱患（例如壓力過高容易造成爆管事故）。變頻恒壓供水系統可以實現水泵電機的無級調速，可以根據用水量的變化自動調節系統的運行參數，在水量發生變化時保持水壓恒定以滿足用水要求。變頻恒壓供水系統被看做是今最先進、合理的節能型供水系統。與過去的水塔或高位水箱以及氣壓供水方式相比，不論是設備投資，運行的經濟型還是系統的穩定性、可靠性、自動化程度等方面都具有很大優勢?；赑LC和變頻器技術設計的智能恒壓供水控制系統

8、可靠性高、效率高、節能效果顯著、動態響應速度快。因而實現了恒壓自動控制。對整個供水過程來說，系統的可擴展性好，管理人員可根據每個季節的用水情況，選擇不同的壓力設定范圍，不但節約了用水，而且節約了電能，達到了更優的節能方式，實現供水的最優化控制和穩定性控制，具有廣泛的應用前景。 1.3 恒壓供水系統的應用基于PLC和變頻器技術設計的智能恒壓供水控制系統，是在原有系統的技術改造下，提高生產過程的自動化水平。使系統運行穩定，操作簡便，解決實際中問題，保證供水安全、快捷、可靠。該系統廣泛應用于（1） 生產、生活用水，亦可用于熱水供應，恒壓噴淋等系統（2） 工企業、生活、生產供水系統及企業自備并改造工程

9、，自來水廠、生活小區及消防供水系統。（3） 各種場合的恒壓、變壓、冷卻水和循環供水系統（4） 污水泵站、污水處理及污水提升系統。（5） 農業排灌、園林噴淋、水景和音樂噴泉系統（6） 賓館、大型公共建筑供水及消防系統。2 基于變頻器的智能恒壓供水系統的設計方案2.1 恒壓供水系統總體方案設計 總體方案簡介西門子S7-200型可編程控制器（SIMATIC S7-200）是模塊化中小型PLC系統，能滿足中等性能要求的應用；大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務，各種單獨的模塊之泛組合以用于擴展；多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊，使用戶可以完全根據實際應

10、用選擇合適的模塊。因此，基于變頻器的智能恒壓供水系統以西門子S7-200系列PLC作為控制器，采用其擴展模擬輸入輸出模塊EM235，利用其內部的PID控制指令，配合MM420型號的變頻器和電機，同時用KBY壓力變送器來檢測管網壓力，與設定的壓力值進行比較，構成閉環調速系統?？刂撇糠址娇驁D控制部分方框圖 圖2.1 整體方框圖 圖2.2 控制部分方框圖 系統控制要求本課題來源于生產、生活供水的實際應用。本系統主要由變頻器、可編程控制器、壓力傳感器組成。本文研究的目標是對恒壓控制技術給予提升，使系統的穩定性和節能效果進一步提高，操作更加簡捷，故障報警及時迅速。該系統可以為生活和消防等供水的供水。 在

11、恒壓供水系統中，在出水的管中設有一個YBT壓力傳送器，檢測水壓的大小，并將其轉化成模擬信號（電流信號）。通過PLC設定一個恒定壓力值、變頻器上限（最高頻率）和下限（最低頻率）。利用PID計算形成一個閉環控制系統。當水量發生變化時，變頻器根據管內的壓力設定值和變頻器反饋的實際壓力值之差，經過模擬輸入、D/A轉換、PID計算、A/D轉換、模擬輸出等對電動機的轉速進行調節，當管內所測壓力值比實際壓力值大時，需要自動控制PLC的模擬輸出模塊，控制變頻器的輸出頻率降低但不能低于變頻器的最低頻率（下限）；當管內所測壓力值比實際壓力值小時，需要自動控制PLC的模擬輸出模塊，控制變頻器的輸出頻率升高但不能高于

12、變頻器的最高頻率（上限）。從而保證管網壓力穩定，實現管網的恒壓供水。2.2 變頻恒壓供水原理 該系統的恒壓控制采用閉環控制，在水泵的輸出管網中安裝一個壓力變送器，將管內水壓轉換成15V的信號輸入PLC的擴展模擬量輸入輸出模塊（EM235）的模擬量輸入端并經過A/D轉換將其轉換成數字信號。該數字信號與壓力給定值相比較，并經過PID運算，由PLC輸出控制信號經D/A轉換通過EM235的模擬量輸入端輸出420mA的控制信號送往變頻器，控制變頻器輸出頻率，從而控制水泵電動機轉速，使水壓穩定在設定值。在恒壓供水系統中，當水量發生變化時，變頻器根據管內的壓力設定值和變頻器反饋的實際壓力值之差，發生相應的變

13、化，保證管網壓力穩定，實現管網的恒壓供水。3 基于變頻器的智能恒壓供水系統硬件設計3.1 系統的硬件電路構成本設計論文包含的硬件主要有，PLC（可編程控制器）、變頻器(MM420)、壓力傳感器、電動機（水泵）、和PLC模擬量擴展模塊EM235可編程控制器（S7-200 ）（1） 可編程控制器（S7-200 ）原理可編程控制器（PLC）是一種數字運算操作的電子系統，專為工業環境下應用而設計，采用了可編程序的存儲器，用來在其內部存儲執行邏輯運算、順序控制、定時、和算術運算等操作的指令，并通過數字式和模擬式的輸入輸出，控制各種類型的機械和生產過程。采用了典型的計算機結構，主要有CPU、電源、存儲器和

14、專門設計的輸入/輸出接口電路組成。用PLC實施控制，其實質是按控制功能要求，通過程序按一定算法進行輸入、輸出變換，并將這個變換給以物理實現，并應用于工業現場。（2） 可編程控制器（S7-200 ）應用目前PLC在國內外已廣泛應用于鋼鐵、采礦、水泥、石油、化工、制藥、電力、機械制造等各個領域。PLC被稱為專為工業環境下的應用而設計，故其主要的應用方面為:（1） 作為開關量控制。 是PLC的基本功能，得力于PLC具有強大的邏輯運算功能，可以實現各種簡單和復雜的邏輯運算。（2） 模擬量控制 因為PLC只能處理數字量，為處理溫度、壓力、流量、液位、速度等模擬量，PLC中專門配置了A/D、D/A轉換模塊

15、（例如EM235），將模擬信號經A/D轉換后送PLC處理，將PLC處理后所得數字量經D/A轉換成模擬量去控制被控設備（本課題是控制變頻器），來完成現場連續控制。（3） 閉環過程控制 PLC配置PID控制單元用來實現對控制現場的某些變量（電壓、電流、溫度、速度等）的閉環PID控制。（用課題是用自編的程序?qū)崿F(xiàn)PID閉環控制）（4） 定時/計數控制 PLC具有定時/計數控制，具有專門的功能指令。（本課題中未用該指令）（5） 數據處理 現在PLC不僅具備數字運算（包含四則運算、矩陣運算、函數運算、浮點運算）和數據傳送功能，而且還具有數據比較、轉換、通信、顯示等功能。（本課題中大量用到數據傳送可運算功能

16、）（3） 可編程控制器（S7-200 ）特點 （1）可靠性高，抗干擾能力強 （2）配套齊全，功能完善，適用性強（3）編程方便，易于使用 （4） 功能強，擴展能力強（5） PLC控制系統設計、安裝、調試方便 （6）系統的設計、建造工作量小，維護方便，容易改造 （7）體積小，重量輕，能耗低 ，易于實現機電一體化 （四） 可編程控制器（S7-200 ）接線方式24V電源圖3.1 CPU224接線方式（五） 可編程控制器（S7-200 ）通訊口的引腳分配連接器針號信號1屏蔽機殼地224V返回邏輯地3RS-485信號BRS-485信號B4請求發送RTS(TTL)55V返回邏輯地6+5V+V,1000串聯

17、電阻7+24V+24V8RS-485信號ARS-485信號A9未用選擇十位協議（輸入）連接器外殼屏蔽機殼地表3.1 S7-200 通訊口的引腳分配變頻器(MM420) 變頻器（MM420）全稱MICROMASTER420系列變頻器（一）變頻器（MM420）工作原理 MICROMASTER420是用于控制三相交流電動機速度的變頻器系列。該變頻器由微處理器控制，并采用絕緣柵雙極性晶體管（IGBT）作為功率輸出器件。為交-直-交變頻器，即先把頻率、電壓都固定的交流電整流成直流電，再把直流電逆變成頻率、電壓都可調的三相交流電源。該系統的基本結構圖為：整流電路直流中間電路 控制電路交流電源逆變電路頻率和

18、電壓可調的交流電 圖3.2 變頻調速系統的基本結構 （1） 整流電路交-直部分 整流電路通常由二極管或晶閘管構成的橋式電路組成，把頻率、電壓都固定的交流電整流成直流電（2） 直流中間電路部分濾波電路 根據儲能元件不同，濾波電路分為電容濾波和電感濾波兩種，分別構成電壓型變頻器和電流型變頻器。 （3） 逆變電路直-交部分 逆變電路是交-直-交變頻器的核心部分， 把直流電逆變成頻率、電壓都可調的三相交流電源，直接控制電機。（二）變頻器（MM420）參數表參數號參數名稱DefaultLevelDSQCR0000驅動裝置只讀參數的顯示值.2.P0003用戶的參數訪問級11CUT.P0004參數過濾器01

19、CUT.P0010調試用的參數過濾器01CTNP3950訪問隱含的參數04CUT.P3900“快速調試結束”01CQP0970復位為工廠設定值01C.表3.2 變頻器常用參（三）變頻器（MM420）應用及特點 變頻器不僅可以用于標準電動機調速，而且可以用于其他調速電動機，在節能、較少維修、提高產量、保證質量等方面都取得良好經濟效益。變頻器的應用幾乎包含所有工業領域，如鋼鐵、有色冶金、油田、煉油、石化、化工、制藥、造紙等行業。例如在機床上，變頻器能使其選擇無級的最佳速度運轉；在各種搬運機械中，調節多臺電動機的轉速，變頻或者工頻運轉。（四）變頻器（MM420）與電機連接方式及接線圖圖3.3 接單相

20、電源時，變頻器與電機連接圖3.4 接三相電源時，變頻器與電機連接圖3.5 變頻器（MM420）接線圖 KYB壓力變送器（一） KYB壓力變送器工作原理 壓力傳感器是工業實踐中最為常用的一種傳感器，其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在即敏感元件的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解

21、調環節，轉換成與壓力成正比的信號。壓力變送器和絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空，內含有 A/D轉換器、D/A轉換器。A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信。D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。 KYB壓力變送器變送器由擴散硅壓力芯片和信號處理電路組成，當外加壓力時，將引起壓力芯片的輸出電壓以生變

22、化，再經信號處理電路將其放大，并轉換為與輸入壓力成線性對應關系的標準電流輸出信號。KYB-800KT型壓力變送器由壓力敏感部件、恒流源供電電路、信號放大處理電路組成。壓力敏感部件采用國際高品質擴散硅壓阻式壓力傳感器，其利用兩個單晶硅片結合在一起，上面硅片通過微機械加工工藝構成一個惠斯通電橋，該電橋電壓輸出與作用在硅片上的壓力差成比例；恒流源供電電路可產生2mADC的電流，用于激勵壓力傳感器工作。信號放大處理電路用于將惠斯通電橋產生的電壓信號線性放大處理后并轉換成0-5VDC4-20mADC等多種工業標準化信號。（二） KYB壓力變送器技術特點 KYB-800KT系列產品采用國際先進生產工藝及電

23、子元部件，在嚴格的質量保證體系的保障下生產制造，具有精度高、體積小、重量輕、安裝方便、工作穩定可靠等優點。主要性能特點（1） 穩定性高（2） 溫度誤差?。?） 實用性強（4） 安裝維修方便（三） KYB壓力變送器接線方式二線制電流輸出端子連接圖3.6 二線制電流輸出端子連接三線制電流輸出端子連接圖3.7 三線制電流輸出端子連接二線制電壓輸出端子連接圖3.8 二線制電壓輸出端子連接3.1.4 PLC模擬量擴展模塊（EM235）EM235是常用的模擬量擴展模塊，它具有4路模擬量輸入和一路模擬量輸出的功能。（一） PLC模擬量擴展模塊（EM235）的接線方式圖3.9 PLC模擬量擴展模塊（EM235

24、）的接線方式 對于電壓信號，按正負直接接入和；對于電流信號將R和+短接后接入電流輸入信號的“+”端；未連接傳感器的通道要將和短接。 對于某一模塊，只能將輸入端同時設置為一種量程和格式，即相同的量程和分辨率。（二） PLC模擬量擴展模塊（EM235）的技術參數常用技術參數：模擬量輸入特性模擬量輸入點數4 輸入范圍電壓（單極性）010V、05V、01V、0500mV、0100mV、050mV電壓（雙極性）10V、5V、2.5V、1V、500VmV、250mV、100mV、50mV、25mV電流020mA數據字格式單極性 全量程范圍-32000+32000雙極性 全量程范圍032000分辨率12位A

25、/D轉換器模擬量輸出特征模擬量輸出點數1信號范圍電壓輸出10V電流輸出020mA數據字格式電壓 -32000+32000電流 032000分辨率電流電壓 12位電流11位 表3.3 PLC模擬量擴展模塊（EM235）常用技術參數：EM235開關單/雙極性選擇SW1SW2SW3SW4SW5SW6單極性O(shè)N雙極性O(shè)FFOFFOFFX1OFFONX10ONOFFX100ONON無效ONOFFOFF0.8OFFONOFF0.4OFFOFFON0.2表3.4 EM235擴展模塊開關設置 上表說明如何用DPI開關設置EM235擴展模塊，開關1到6可選擇輸入模擬量的單/雙極性、增益和衰減。由該表得，DIP開

26、關SW6決定模擬量輸入的單雙極性，當SW6為ON時，模擬量輸入為單極性輸入，SW6為OFF時，模擬量輸入為雙極性輸入。SW4和SW5決定輸入模擬量的增益選擇，而SW1,SW2,SW3共同決定了模擬量的衰減選擇。根據表3.5可得所有的輸入設備 如下表單極性滿量程輸入分辨率SW1SW2SW3SW4SW5SW6ONOFFOFFONOFFON050mV12.5uVOFFONOFFONOFFON0100mV25uVONOFFOFFOFFONON0500mV125uVOFFONOFFOFFONON01V250uVONOFFOFFOFFOFFON05V1.25mVONOFFOFFOFFOFFON020mA5

27、uVOFFONOFFOFFOFFON010V2.5mV雙極性滿量程輸入分辨率SW1SW2SW3SW4SW5SW6ONOFFOFFONOFFOFF25mV12.5uVOFFONOFFONOFFOFF 50mV、25uVOFFOFFONONONOFF 100mV50uVONOFFOFFOFFONOFF 250mV、125uVOFFONOFFOFFOFFOFF500VmV250uVOFFOFFONOFFOFFOFF1V500uVONOFFOFFOFFOFFOFF2.5V1.25mAOFFONOFFOFFOFFOFF5V2.5mAOFFOFFONOFFOFFOFF10V 5mA表3. 5 EM235擴

28、展模塊所有的輸入設備 （三） PLC模擬量擴展模塊（EM235）輸入數據字格式圖3.10 12位數據值在CPU的模擬量輸入字中的位置圖3.11 12位數據值在CPU的模擬量輸出字中的位置 3.1.5 PID閉環控制模塊PID控制器是比例-積分-微分控制(Proportional-Integral-De-rivative)的簡稱。其優點是不需要精確的控制系統數學模型，有較強的靈活性和適應性，而且PID控制器的結構典型、程序設計簡單、工程上易于實現、參數調整方便。（一） PID閉環控制系統原理本系統的PID閉環控制系統原理圖如下圖。圖3.12 PID閉環控制系統原理圖 其中是sp(t)給定值、pv

29、(t)是反饋量，由壓力變送器測得。C(t)為輸出。PID控制器的輸入輸出關系為式中e(t)=sp(t)-pv(t)稱為偏差值，M(t)為PID控制器的輸出，Kp為比例系數，回路增益Kc、采樣時間Ts、積分時間TI、微分時間TD。CPU只處理數字信號，故必須經過轉換，采樣時間T第N次采樣得到的偏差e(n),控制器輸出M（n），則微分用差分代替，積分用求和代替。則數字化的PID計算為可寫成可得：為微分系數（二） PLC實現PID控制的方式 用PLC對模擬量進行PID控制大致有如下幾種方法： (1) 使用PID過程控制模塊：這種模塊的PID控制程序是PLC廠家設計的，并放在模塊中，用戶使用時只需要設

30、置一些參數，使用起來非常方便。 (2) 使用PID功能指令：它是用于PID控制的子程序，與模擬量輸入輸出模塊一起使用，可以得到類似于使用PID過程控制的效果，但價格便宜得多。如S7-200的PID指令 (3) 用自編的程序?qū)崿F(xiàn)PID閉環控制：在沒有PID過程控制模塊和功能指令的情況下，仍希望采用某種改進的PID控制算法，此時用戶需要自己編制PID控制程序。 本設計中采用PLC的CPU為S7-200，S7-200中具有PID指令。故該設計中利用PID指令實現PID閉環控制。（三） 輸入輸出變量的轉換 PID控制有輸入量2個：給定值sp和過程變量pv。給定值通常是固定值，過程變量通常是經過AD轉換

31、和計算后得到的被控量的實測值。給定值和過程變量都是和被控對象有關的值，對于不同的系統，它們的大小、范圍與工程單位有很大的不同。應用PLC的PID指令對這些量進行運算之前，必須將其轉換成標準化的浮點數(實數)。同樣，對于PID指令的輸出，在將其送給DA轉換器之前，也需要進行轉換。 （四） PID指令及其回路表 S7-200的PID指令如下圖所示。圖3.13 PID 指令表 指令中TBL是回路表的起始地址，LOOP是回路編號。編譯時如果指令指定的回路表起始地址或回路號超出范圍，CPU將生成編譯錯誤(范圍錯誤)，引起編譯失敗。PID指令對回路表中的某些輸入值不進行范圍檢查，應保證過程變量、定值等不超

32、限。回路表如下表所示偏移地址變量格式類型描述0過程變量雙字節數輸入應在.0.01.0之間4給定值雙字節數輸入應在.0.01.0之間8輸出值雙字節數輸入/輸出應在.0.01.0之間12增益雙字節數輸入比例常數，可正可負16采樣時間雙字節數輸入單位s，必須為正20積分時間雙字節數輸入單位min，必須為正24 微分時間雙字節數輸入單位min，必須為正28上一次的積分值雙字節數輸入/輸出應在.0.01.0之間32上一次過程變量雙字節數輸入/輸出最后一次運算過程變量值表3.6 回路表 過程變量與給定值是PID運算的輸入值，在回路表中他們只能被PID指令讀取而不能改寫。每次完成PID運算后，都要更新回路表

33、內的輸入值Mn，它被限制在0.01.0之間如果PID指令中的算術運算發生錯誤，特殊存儲器位SM 1.1(溢出或非法數值)被置為1，并將中止PID指令的執行，想要消除這種錯誤，在下一次執行PID運算之前，應改變引起運算錯誤的輸入值，而不是更新輸出值。3.2 PLC型號選擇和系統硬件配置變頻調速工作過程及控制要求 在恒壓供水系統中，在出水的管中設有一個YBT壓力傳送器，檢測水壓的大小，并將其轉化成模擬信號（電流信號）。通過PLC設定一個恒定壓力值、變頻器上限（最低頻率）和下限（最低頻率）。利用PID計算形成一個閉環控制系統。當水量發生變化時，變頻器根據管內的壓力設定值和變頻器反饋的實際壓力值之差，

34、經過模擬輸入、D/A轉換、PID計算、A/D轉換、模擬輸出等對電動機的轉速進行調節，當管內所測壓力值比實際壓力值大時，需要自動控制PLC的模擬輸出模塊，控制變頻器的輸出頻率（降低）但不能低于變頻器的最低頻率（下限）；當管內所測壓力值比實際壓力值小時，需要自動控制PLC的模擬輸出模塊，控制變頻器的輸出頻率（升高）但不能高于變頻器的最高頻率（上限）。從而保證管網壓力穩定，實現管網的恒壓供水。 系統I/O確定 YBT壓力傳送器檢測到的管內水壓需轉換為模擬信號輸送到PLC,同時經過PID計算，A/D轉換后得到模擬量輸出PLC，所以系統需要一個模擬輸入輸出模塊。該模塊只需要一個模擬輸入模塊一個模擬輸出模

35、塊，故選用模擬輸入輸出模塊（EM235）。根據該工作過程及控制要求可知，系統中只需要自動啟動、自動停止、手動啟動、手動停止按鍵四個數字量輸入點，一個接受壓力傳感器數值的模擬輸入信號?？刂齐妱訖C的是PLC提供給變頻器的模擬信號與確定電動機啟動或停止的一個數字量輸出點。 3.2.3 PLC型號選擇，輸入輸出點分配 S7-200CPU22*系列PLC共有5種CPU模塊。分別是CPU221、CPU222、CPU224、CPU226及CPU226XM。其中CPU221無擴展功能，CPU222最多能帶兩個模塊的擴展模塊，不滿足本系統要求。CPU224是具有較強控制功能的控制器，其I/O點數為14輸入和10

36、輸出，最多7個擴展模塊，能滿足系統要求。故選用S7-200CPU224型號。輸入輸出點分配 輸入 輸出I0.0自動啟動Q0.0電動機啟動I0.1自動停止AQW0模擬量輸出I0.2手動啟動I0.3手動停止AIW0模擬量輸入表3.7系統輸入輸出點分配輔助繼電器表格VD101壓力設定值VD112比例系數VD204頻率上限VD116采樣時間VD208頻率下限VD120積分時間VD100處理后模擬量輸入值VD124 微分時間VD250PI調節結果存儲單元VD108PI計算值表3.8輔助繼電器表格3.3 外部硬件電路設計 主電路圖如所示為系統的主電路圖。M為電機。KM為接觸器；FR為水泵電機過載保護用的熱

37、繼電器：QS為變頻器和泵電機主電路的隔離開關；FU為主電路的熔斷器；VVVF是通用變頻器FUFUR S TU V WNL1L2L3KM QSVVVF 3M13FR圖3. 15 主電路圖3.16系統的按下按鈕啟動或停止水泵，可根據需要控制水泵的啟動或停止，方便排除故障用；自動運行時，系統在PLC程序控制下運行。SB1為自動啟動、SB2為自動停止、SB3為手動啟動、SB4為手動停止。3. 16 PLC3. 17 PLC4 基于變頻器的智能恒壓供水系統軟件設計 根據系統控制要求，系統有兩種工作方式：手動和自動。手動工作方式主要完成電動機的啟動和停止，以及出現不正常工作情況時通過手動操作使系統回到初始

38、狀態。自動工作方式是自動完成各個流程。KYB壓力變送器測定值 B4.1 系流程圖圖4.1 系統流程圖4.2 軟件設計 電機啟動模塊設計電機啟動分為自動啟動手動啟動和自動停止手動停止。PLC輸入端只有四個數字量輸入，一個模擬量輸入。一個模擬量輸出一個數字量輸出。其數字量輸入輸出部分 圖4.3數字量輸入輸出部分程序圖4.2.2 PID控制模塊軟件設計 （一） 回路輸入的轉換(AD)首先，將給定值或AD轉換后得到的整數值由16位整數轉換為浮點數，可以用下面的程序?qū)崿F(xiàn)這種轉換：XORD AC0,AC0 /清除累加器MOVW AIW0,AC0 /將待轉換的模擬量存入累加器LDW=AC0,0 /如果模擬量

39、為正DTR AC0,AC0 /直接轉換成實數NOP /否則ORD 16#FFFF0000,AC0 /將AC0內數值進行符號位擴展成32位負數LBL 0DTR AC0,AC0 /將32位整數轉換成實數然后，將實數進一步轉換成0.01.0之間的標準數，可用下式對給定值及過程變量進行標準化：式中：RNorm為標準化實數值；RRaw為標準化前的值；offset為偏移量，對單極性變量為0.0，對雙極性變量為0.5；Span為取值范圍，等于變量的最大值減去最小值，單極性變量的典型值為32 000，雙極性變量的典型值為64 000。下面的程序?qū)⑸鲜鲛D(zhuǎn)換后得到的AC0中的雙極性數(其中span=64 000)

40、轉換為0.01.0之間的實數的轉換程序為： R 64000.0,AC0/將累加器中的實數標準化 +R 0.5,AC0、加上偏移量，使其在0.0-1.0之間 MOVR AC0,VD100/將標準化的值存入回路表中 （二） 回路輸出的轉換(DA) 回路輸出即PID控制器的輸出，它是標準化的0.01.0之間的實數。將回路輸出送給DA轉換器之前，必須轉換成16位二進制數，這一過程是將pv與sp轉換成標準化數值的逆過程。用下面的下式將回路輸出轉換為實數：式中，RScal是回路輸出對應的實數值；Mn是回路輸出標準化的實數值。將回路輸出轉換為對應的實數的程序為： MOVR VD108,AC0 /將回路輸出送
