基坑支護工程(噴錨)監理細則

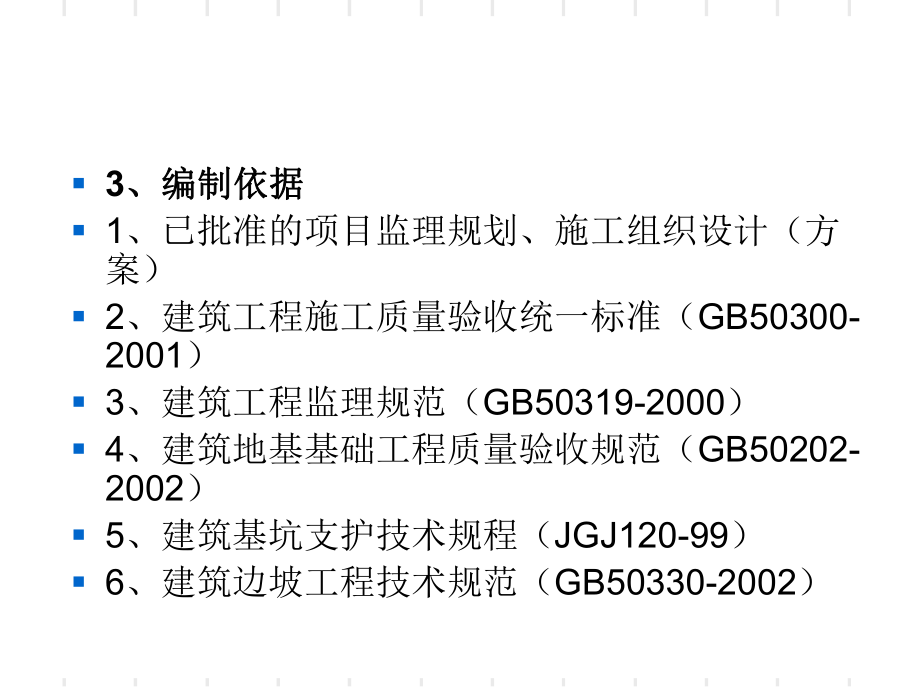

1、基坑支護工程（噴錨）監理細則基坑支護工程（噴錨）監理細則一、工程慨況一、工程慨況 1、項目概況、項目概況 11項目名稱： 12項目建設地點： 13建設單位： 14設計單位： 15施工單位： 2、工程特點、工程特點 3、編制依據、編制依據 1、已批準的項目監理規劃、施工組織設計（方案） 2、建筑工程施工質量驗收統一標準（GB50300-2001） 3、建筑工程監理規范（GB50319-2000） 4、建筑地基基礎工程質量驗收規范（GB50202-2002） 5、建筑基坑支護技術規程（JGJ120-99） 6、建筑邊坡工程技術規范（GB50330-2002） 二、土釘墻施工控制要點二、土釘墻施工控

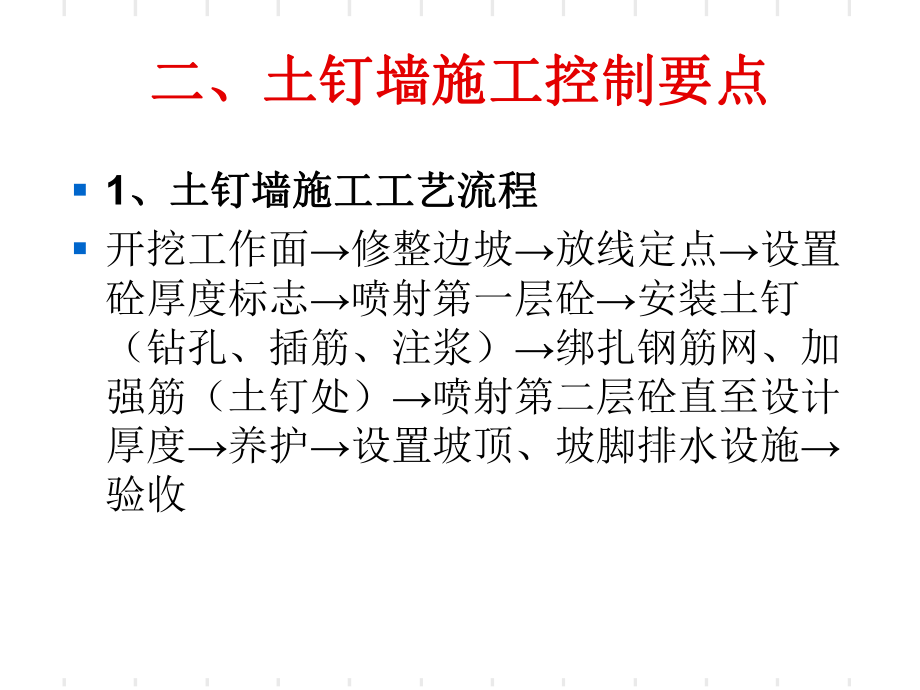

2、制要點 1、土釘墻施工工藝流程、土釘墻施工工藝流程 開挖工作面修整邊坡放線定點設置砼厚度標志噴射第一層砼安裝土釘（鉆孔、插筋、注漿）綁扎鋼筋網、加強筋（土釘處）噴射第二層砼直至設計厚度養護設置坡頂、坡腳排水設施驗收 2、土釘墻施工的質量要求、土釘墻施工的質量要求 2.1原材料的質量要求 2.1.1普通硅酸鹽水泥，標號不低于425號； 2.1.2鋼筋必需清除銹污； 2.1.3中砂含量不大于6%，角礫不大于10mm； 2.1.4使用速凝劑時，應做與水泥的相溶性及凝結試驗。 2.2施工機具 2.2.1成孔機械：沖擊鉆、螺旋鉆、風輪、地質鉆或洛陽鏟； 2.2.2注漿設備：注漿泵、砼噴射機、空壓機等設備

3、，其性能應滿足施工要求。 3、土釘墻施工監理要點、土釘墻施工監理要點 3.1施工前審查施工單位的施工組織設計，檢查施工機械的型號性能是否符合設計要求，風、水、電、管路是否暢通，并進行試運轉。 3.2審查混合料配合比是否符合設計要求。 3.3嚴格按照土釘墻施工工藝流程操作，上一層土釘墻砂漿或噴射砼達到設計強度70%以后，方可開挖下層土方及下層土釘施工。 3.4機械開挖后，人工修整坡面，平整為50mm，松土全部清除。3.5噴射土釘部位砼時，先噴射下方、再噴射上方、每次噴射厚度 不宜小于40mm，噴射時噴頭應垂直受噴面，距離0.6-1.2m。 3.6噴射時控制好水灰比，保持砼面平整，濕潤光澤、無干斑

4、及滑移、流淌現象。 3.7養護：在終凝后2小時進行，一般工程養護7天、重要工程養護14天。三、錨桿施工控制要點三、錨桿施工控制要點 1、錨桿施工工藝流程、錨桿施工工藝流程 開挖土方形成工作面修整邊坡放線定孔位做好砼厚度標準鉆孔吹洗、洗孔第一次噴射砼第二次噴射砼至設計厚度養護測試驗收。 2、錨桿的施工質量要求、錨桿的施工質量要求 2.1錨桿用的原材料型號規格、性能以及錨桿各個部位質量技術性能應符合設計要求。 2.2錨桿的孔位、孔徑、孔深及布置形式應符合下表2-2規定。表2-2錨桿孔位、孔徑、孔深允許偏差錨桿類型項目水泥砂漿錨桿樹脂錨桿摩擦型錨桿預應力錨桿孔位允許偏差 150mm允許偏差 150m

5、m允許偏差150mm允許偏差200mm孔徑50mm不大于桿長30mm不大于桿長10-50mm不大于桿長200mm孔深大于桿體直徑150mm大于桿徑 4250mm符合設計要求符合設計要求 2.3砂漿配合比為1.1-1.2（重量），水灰比為0.38-0.45d的砂漿攪拌均勻，隨拌隨用、在初凝前須要用完，嚴防石塊、雜物混入其中。 2.4注漿開始或中途停頓30min，應用清水或稀水泥漿潤滑管路。 2.5注漿管應插至距孔底50-100mm，隨砂漿注入緩慢拔出。桿體插入后，若孔口無砂漿溢出，應及時補注。 2.6桿體插入孔內長度不應小于設計規定的95%，錨桿安裝后不得隨意敲擊。 3、錨桿施工監理要點、錨桿施

6、工監理要點 3.1全長粘結型錨桿施工要點 3.1.1審查施工單位的錨桿施工組織方案、檢查孔位，孔距是否符合設計要求； 3.1.2終孔前檢查孔深是否達到設計規定是數值； 3.1.3清除孔內雜物、沖洗干凈孔壁； 3.1.4材料：水泥為425號普通水泥，中細砂子不大于2.5mm過篩； 3.1.5注漿過程必須連續砂漿隨拌隨用，不能超過終凝時間； 3.1.6錨桿插入砂漿孔后，注意孔口有無砂漿溢出，否則及時補注砂漿； 3.2預應力錨桿施工監理要點。 3.2.1審查施工單位的預應錨桿施工組織設計； 3.2.2檢查施工機具的性能規格是否符合施工要求； 3.2.3檢查預應力布孔（孔位、孔距）是否符合圖紙要求，誤

7、差是否控制在允許范圍內； 3.2.4開鉆前檢查風、水、電、管道是否暢通； 3.2.5開鉆后及時檢查孔徑是否符合圖紙要求，誤差是否控制在允許范圍內，鉆頭直徑不應比鉆孔直徑小30mm以上、角度允許偏差1030為宜； 3.2.6終孔前檢查孔深是否達到設計數值； 3.2.7孔口承壓墊座幾何尺寸、結構強度必須符合設計要求，承壓面必須和錨桿軸線垂直； 3.2.8錨桿在運輸過程中防止彎曲、扭轉、損壞； 3.2.9終孔后進行清孔，用吹洗方法清除孔內石屑等雜物； 3.2.10錨桿放入孔內，檢查注漿孔、回漿管、排氣管是否暢通， 止?jié){器是否完好； 3.3.11注漿料用水灰比0.45-0.50的純水泥漿，也可用1：1

8、水灰比0.45-0.50的水泥砂漿，注漿后，漿體強度未達到設計值時，預應力筋不應受擾動； 3.3.12預應力張拉強度應符合設計要求。四、噴射砼施工控制要點四、噴射砼施工控制要點 1、工藝流程：、工藝流程： 清除作業面障礙物（浮石、雜物）用高壓風吹掃作業面設置砼厚度標志噴射第一層砼（自下而上分段）鋪設鋼筋網，錨桿處設加強筋噴射第二層砼直至設計厚度養護坡頂、坡腳排水溝驗收。 2、噴射砼的要求質量要求、噴射砼的要求質量要求 2.1原材料質量要求 2.1.1水泥：普通硅酸鹽水泥，標號325號； 2.1.2砂：堅硬的中砂和粗砂、干法噴射含水率為5-7%，當用防粘噴射機噴射時可用710%，卵石、礫石粒徑不

9、大于15mm； 2.1.3骨料級配如下表：表2-1-3噴射砼骨料通過各種篩徑的累計重量比1%骨料粒徑項目0.150.300.601.22.55.0010.0015.00優5-710-1517-2223-3134-4350-6078-82100量4-85-2213-3118-4126-5440-7062-90100 2.1.4外加劑符合設計要求并進行水泥漿終凝試驗； 2.1.5水：不得使用污水及PH值小于4的的酸性水。 2.2施工機具的質量要求： 2.2.1干法噴射機的性能符合下列要求： 1）密封性能良好，輸料均勻； 2）生產能力混合料為3-5m3/H，允許輸送骨料最大粒徑為25mm； 3）輸送

10、距離不小于100mm，垂直距離不小于30m。 2.2.2濕法噴射砼機的性能要求： 1）密封性能良好，輸送連續均勻； 2）生產能力為5m3/H（混合料）允許骨料最大粒徑為15mm； 3）輸送距離為30m垂直為20m； 4）機旁粉塵含量不小于10mg/m3； 5）空壓機要求：干、濕砼噴射用空壓機的工作風壓及送風量均應滿足要求，選用單臺空壓機時，其排風量不小于9m3/min，壓風進入噴射機之前，進行油水分離； 6）輸料管應能經受0.8MPa的壓力，且有良好的磨耐性能； 7）干法噴射砼混合料的配合比、攪拌時間、外加劑用量、均應符合設計要求。 3、噴射施工要點：、噴射施工要點： 3.1審查施工單位的噴射

11、砼施工組織方案，審查原材料、施工機具、混合料配合比是否符合設計要求，機具及風、水、管路進行試運轉； 3.2清除作業面的障礙物、浮石、坡腳的巖渣堆； 3.3做好管噴面的滴水、滲水的排導工作（導水管，暗溝等）； 3.4噴射分段分片自上而下進行、素砼一次噴射厚度如表；素砼一次噴射厚度噴射方法部位摻速凝劑不摻速凝劑干法邊墻70-10050-70拱部50-6030-40濕法邊墻80-150拱部60-100 分層噴射，需要在前一層噴射砼終凝以后進行，若終凝1小時以后再噴，噴前需用風、水清洗管噴面再進行第二層噴射。 3.5噴射司機應遵循操作規程： 噴射時，噴頭應垂直對準 噴面先送壓風開機給料噴料完成

12、送風關機。 關機后清理噴射機及輸料管中余料。 3.6噴射砼的養護，終凝2小時后，開始噴水養護，一般工程不小于7天，重要工程不小于14天，氣濕低于50C不應再噴水。 3.7冬季施工的規定：氣溫低于50C不得進行噴射砼施工，混合料的溫度不低于50C，普硅水泥強度未達到設計強度的30%時，避免受凍。 4、鋼筋網鋪設要點：、鋼筋網鋪設要點： 4.1鋼筋在使用前應清除污銹； 4.2鋼筋宜在噴射第一層砼后鋪設，鋼筋同壁面距離不得小于30mm，采用雙層鋼筋時在第一層鋼筋坡口噴射砼覆蓋后鋪設； 4.3鋼筋網同錨桿和其他錨定裝置設加強筋，聯結牢固，噴射時鋼筋不得晃動。六、錨噴支護施工安全要點六、錨噴支護施工安全要點 1、施工前，應認真清理噴錨作業區中的巖石，施工機具應放置在安全地帶； 2、錨噴支護必須緊跟開挖工作面； 3、應先噴后錨，砼不小于50mm，作業有專人隨時觀察周圍土層、巖石變化情況； 4、錨桿施工在噴射砼終凝后3個小時進行； 5、定期檢查電源線路和設備，確保用電安全； 6、噴射機、水筋、風包、
