光電測試技術復習資料

1、PPT中簡答題匯總1.價帶、導帶、禁帶的定義及它們之間的關系。施主能級和受主能級的定義及符號。答：價帶：原子中最外層電子稱為價電子，與價電子能級相對應的能帶稱為價帶；EV(valence)導帶：價帶以上能量最低的允許帶稱為導帶；EC(conduction)禁帶：導帶與價帶之間的能量間隔稱為禁帶。Eg(gap)施主能級：易釋放電子的原子稱為施主，施主束縛電子的能量狀態。ED(donor)受主能級：容易獲取電子的原子稱為受主，受主獲取電子的能量狀態。EA（acceptor）2.半導體對光的吸收主要表現為什么？它產生的條件及其定義。半導體對光的吸收主要表現為本征吸收。半導體吸收光子的能量使價帶中的電

2、子激發到導帶，在價帶中留下空穴，產生等量的電子與空穴，這種吸收過程叫本征吸收。產生本征吸收的條件：入射光子的能量要大于等于材料的禁帶寬度Eg3.擴散長度的定義。擴散系數和遷移率的愛因斯坦關系式。多子和少子在擴散和漂移中的作用。擴散長度：表示非平衡載流子復合前在半導體中擴散的平均深度。擴散系數D（表示擴散的難易）與遷移率（表示遷移的快慢）的愛因斯坦關系式： D=(kT/q) kT/q為比例系數漂移主要是多子的貢獻，擴散主要是少子的貢獻。4.敘述p-n結光伏效應原理。當P-N結受光照時，多子（P區的空穴，N區的電子）被勢壘擋住而不能過結，只有少子（P區的電子和N區的空穴和結區的電子空穴對）在

3、內建電場作用下漂移過結,這導致在N區有光生電子積累，在P區有光生空穴積累，產生一個與內建電場方向相反的光生電場，其方向由P區指向N區。5.熱釋電效應應怎樣解釋？熱釋電探測器為什么只能探測調制輻射？在某些絕緣物質中，由于溫度的變化引起極化狀態改變的現象稱為熱釋電效應。因?yàn)樵诤愣ü廨椛渥饔孟绿綔y器的輸出信號電壓為零，既熱釋電探測器對未經調制的光輻射不會有響應。6.簡述紅外變象管和象增強器的基本工作原理。紅外變象管：紅外光通過光電導技術成象到光電導靶面上，形成電勢分布圖象，利用調制的電子流使熒光面發光。 象增強器：光電陰極發射的電子圖像經電子透鏡聚焦在微通道板上，電子圖像倍增后在均勻電場作用下投射到

4、熒光屏上。7.簡述光導型攝像管的基本結構和工作過程基本結構包括兩大部分：光電靶和電子槍。工作過程：通過光電靶將光學圖象轉變成電學圖象，電子槍發出的電子束對光電靶進行掃描，將電學圖象轉換成僅隨時間變化的電信號（視頻信號）傳送出去。8.簡述一維CCD攝像器件的基本結構和工作過程。基本結構：光電二極管陣列，CCD移位存儲器，輸出機構。工作過程：光電二極管陣列通過光電變換作用和光電存儲作用積累光生電荷，然后光生電荷并行地流入CCD移位寄存器，通過輸出機構串行地轉移出去。9.敘述半導體激光器和發光二極管的發光原理半導體激光器發光原理： PN結正偏時結區發生粒子數反轉，導帶中的電子產生自發輻射和受激輻射，

5、在諧振腔中形成了光振蕩，從諧振腔兩端發射出激光。發光二極管的發光原理：發光二極管加上正向電壓后，從P區注入到N區的空穴和由N區注入到P區的電子，在PN結附近分別與N區的電子和P區的空穴復合，產生自發輻射的熒光。10.敘述電光調制器克爾盒的工作原理當非偏振光經過起偏器后變?yōu)槠矫嫫窆猓?dāng)給克爾盒加電壓時，通過它的平面偏振光改變其振動方向，在檢偏器光軸方向上產生光振動的分量。11.試述聲光偏轉器的工作原理。激光束入射到超聲媒質中產生衍射，此衍射光強度和方向隨超聲波強度和頻率的改變而變化，因超聲波與光的相互作用產生的聲光效應，就是聲光偏轉器的工作原理。PPT中計算題匯總1.一支氦氖激光器（波長632

6、.8nm）發出激光的功率為2mw。該激光束的平面發散角為1mrad，激光器的放電毛細管直徑為1mm。求出該激光束的光通量、發光強度、光亮度、光出射度。 2.計算出300K溫度下?lián)饺?015/cm3硼原子的硅片中電子和空穴的濃度及費米能級，畫出其能帶圖。（當300K時，ni=1.5x1010/cm3,Eg=1.12eV）。（k：波耳茲曼常數， 1.38×10-23J/K，1C約相當于6.25×1018個電子的電量。）為P型半導體，則空穴濃度為p=Na=1015/cm3電子濃度為n= ni2/ Na=2.25 x105/cm3費米能級為=Ei-0.29ev3.（a）求在300K

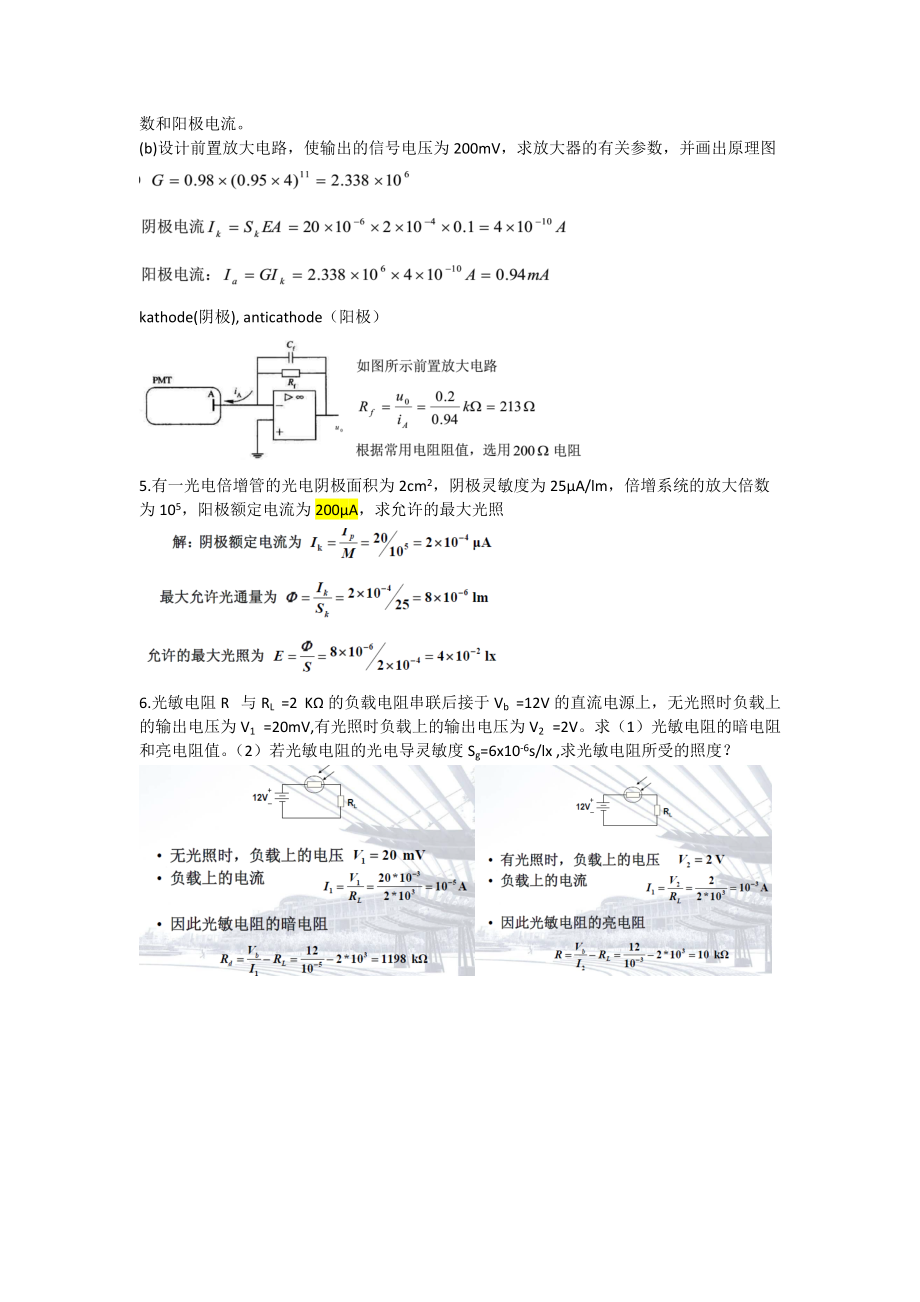

7、時，本征硅的電導率；（b）倘若每108硅原子中摻入一淺能級施主雜質原子，求出電導率。（硅的原子數為5x1022個/cm3，遷移率n=1350cm2/(V·s),p=480cm2/(V·s)）基本電荷e 1.6×10 -19 庫侖4.（a）具有11級倍增極的光電倍增管均勻分壓，負高壓1200V供電。陰極靈敏度為20A/lm，陰極入射光的照度為0.1lx，陰極有效面積為2cm2，各倍增極二次發射系數均相等為4，光電子的收集率為0.98，倍增極的電子收集率為0.95，試計算倍增系統的放大倍數和陽極電流。(b)設計前置放大電路，使輸出的信號電壓為200mV，求放大器的有關

8、參數，并畫出原理圖kathode(陰極), anticathode（陽極）5.有一光電倍增管的光電陰極面積為2cm2，陰極靈敏度為25A/lm，倍增系統的放大倍數為105，陽極額定電流為200A，求允許的最大光照6.光敏電阻R 與RL =2 K的負載電阻串聯后接于Vb =12V的直流電源上，無光照時負載上的輸出電壓為V1 =20mV,有光照時負載上的輸出電壓為V2 =2V。求（1）光敏電阻的暗電阻和亮電阻值。（2）若光敏電阻的光電導靈敏度Sg=6x10-6s/lx ,求光敏電阻所受的照度？7.已知 光敏電阻的暗電阻RD=10M ,在照度為100lx 時亮電阻R =5k ，用此光敏電阻控制繼電器

9、，其原理電路如圖所示，如果繼電器的線圈電阻為4k，繼電器的吸合電流為2mA,問需要多少照度時才能使繼電器吸合？如果需要在400lx 時繼電器才能吸合，則此電路需作如何改進？ 8.下圖是用硒光電池制作照度計的原理圖，已知硒光電池在100lx 照度下，最佳功率輸出時的Vm =0.3V, Im=1.5mA,如果選用100uA表頭作照度指標，表頭內阻為1k ，指針滿刻度值為100lx ，試計算電阻R1和R2 值。9.下圖為一理想運算放大器，對光電二極管2CU2的光電流進行線性放大，若光電二極管未受光照時，運放輸出電壓V0 =0.6V。在E=100 lx的光照下，輸出電壓V1 =2.4V。求（1）2CU2的暗電流；（2）2CU2的電流靈敏度。10.已知一熱釋電探測器的D*=1x109cm.Hz1/2W-1、NEP=1x10-10W（取 f=1Hz），能否決定其光敏面面積？11.二相驅動CCD，象元數N=1024，若要求最后位仍有50%的電荷輸出，求電荷轉移損失率=？12.用2CU1型光電二極管接受輻射信號，如圖所示，已知2CU1的靈敏度S=0.4A/W，暗電流小于0.2uA,3DG6C的=50，當最大輻射功率為400uW時的拐點電壓VM=10V,求獲得最大電壓輸出時的Re值。若入射輻射功率由400uW減小到350uW時，
