圓柱齒輪機械加工工序卡

1、 機械加工工序卡產品名稱產品圖號第 1 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號1鑄造HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件 330x10811設備名稱設備型號設備編號同時加工件數夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1鑄造毛坯2清沙，去澆注口編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 3 頁零件名稱圓柱齒輪零件圖號共

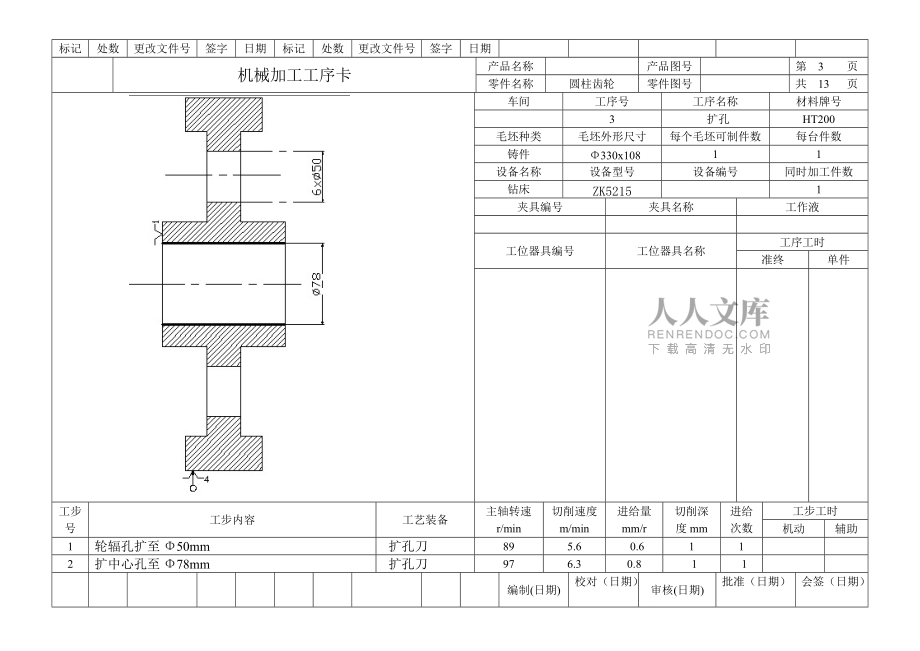

2、 13 頁車間工序號工序名稱材料牌號3 擴孔HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件 330x10811設備名稱設備型號設備編號同時加工件數鉆床ZK52151夾具編號夾具名稱工作液 工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1輪輻孔擴至50mm 擴孔刀89 5.6 0.61 1 2擴中心孔至78mm擴孔刀97 6.3 0.8 1 1編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖

3、號第 4 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號4拉孔 HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件330x10811設備名稱設備型號設備編號同時加工件數 拉床LYK6115夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1拉中心孔至80mm 拉刀150.321編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 5 頁零件名稱 圓柱齒輪零件

4、圖號共 13 頁車間工序號工序名稱材料牌號5粗車HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件330x10811設備名稱設備型號設備編號同時加工件數車床CAK6136夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1粗車齒端側面至60mm 90°車刀 2507001012粗車外圓至326mm 90°車刀300 80 0.5223 粗車輪輻版?zhèn)让嬷?0mm，并倒R8圓角90°車刀30080 0.5224粗車中心孔端面至100mm，并倒

5、C2直角90°車刀 300800.52 2編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 6 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號6 半精車 HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鍛件330x108 11設備名稱設備型號設備編號同時加工件數 車床 CAK6136夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1半精車外圓至

6、325mm，并倒角YT15車刀 600150 0.3 0.25編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 7 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號7 滾齒 HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件330x10811設備名稱設備型號設備編號同時加工件數齒輪滾床 YK38夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1滾齒m=5

7、mm,z=63,=20° 滾齒刀 502.5 1.5 13 編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 8 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號8插 HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件330x10811設備名稱設備型號設備編號同時加工件數插床 夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助 1 插鍵槽22+0

8、.026 插刀 100 101 1 5編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 12 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號12 倒角 HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件330x10811設備名稱設備型號設備編號同時加工件數 珩齒機YK5714夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1珩齒至IT7圖紙要求珩刀30

9、0100.20.052編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 11 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號11 磨孔 HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件330x108 11設備名稱設備型號設備編號同時加工件數鉆床ZK5215夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1 推中心孔至精度要求IT7推刀600 0.01

10、 1 1 1編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 10 頁零件名稱圓柱齒輪零件圖號共 11 頁車間工序號工序名稱材料牌號10磨齒 HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件330x10811設備名稱設備型號設備編號同時加工件數剃齒機YWA4332夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1剃齒至8級精度要求剃刀100 0.51 0.11 編制(

11、日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 13 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號13檢驗HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件 330x10811設備名稱設備型號設備編號同時加工件數夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1 按圖樣檢查各部分精度 專用量具編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標

12、記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 2 頁零件名稱活塞零件圖號共 13 頁車間工序號工序名稱材料牌號2HT200毛坯種類毛坯外形尺寸每個毛坯可制件數每臺件數鑄件設備名稱設備型號設備編號同時加工件數夾具編號夾具名稱工作液工位器具編號工位器具名稱工序工時準終單件工步號工步內容工藝裝備主軸轉速r/min切削速度m/min進給量mm/r切削深度mm進給次數工步工時機動輔助1時效處理編制(日期)校對（日期）審核(日期)批準（日期）會簽（日期）標記處數更改文件號簽字日期標記處數更改文件號簽字日期 機械加工工序卡產品名稱產品圖號第 9 頁零件名稱圓柱齒輪零件圖號共 13 頁車間工序號工序名稱材料牌號9檢驗HT200毛坯種類毛坯外形尺寸每個毛坯可
