腳手架施工技術交底

1、精選優質文檔-傾情為你奉上技術交底施工單位名稱湖南省第六工程公司單位工程名稱鴻坤·羅納河谷一期項目施工部位3-22#樓，53#、54#樓地下部分施工內容外腳手架技術交底內容交底內容： 1、 施工主要材料準備 鋼管選用48，壁厚3.5mm鋼管（應無嚴重銹蝕、彎曲、壓扁或裂紋）；扣件分為直角扣件、回轉扣件、對接扣件，必須符合GB978-67可鍛鑄鐵分類及技術條件的規定；腳手板：用木腳手板，長度4米，寬度200mm，厚度50mm。腳手板采用木腳手板，每塊質量不宜大于30kg。所使用的綠色密目網、水平安全網等必須有產品檢驗合格證。二、腳手架設計2.1、腳手架選型。本工程高層正負零以下及別墅采

2、用雙排落地式腳手架。2.2、有關尺寸要求 內立桿距建筑物外沿300mm，立桿縱距1.0m，步距1.5m，橫距1.0 m，大橫桿在立桿內側。拉結點的水平間距3 m，垂直間距為4.5m。2.3、安全網設置結構1000通長木墊板鋼質底座砼帶C20混凝土墊層說明：砼采用C20混凝土澆筑，坑原土回填，夯實，壓實系數0.94。防護架外側應有良好的排水設施。外防護架落地架基礎處理圖2% 每層結構施工完畢后，沿臨邊柱子外側或樓板邊緣設1.2m高護欄，綠色密目安全網封閉；結構與防護架之間，及內外排立桿之間，每兩層設置水平大眼安全網一道。三、腳手架搭設方法及要求3.1、基礎處理1）落地腳手架基礎 落地腳手架坐于基

3、礎回填土層上，按上圖所示進行地基處理。3.2、腳手架搭設順序 縱向掃地桿立桿橫向掃地桿第一步縱向水平桿（大橫桿）第一步橫向水平桿（小橫桿）第二步縱向水平桿第二步橫向水平桿連墻件（或臨時斜撐桿）連立桿設剪刀撐鋪腳板、掛安全網。1）掃地桿腳手架設縱橫掃地桿，縱向掃地桿采用直角扣件固定距底座上200mm處的立桿上，橫向掃地桿用直角扣件固定在緊靠縱向掃地桿下方的立桿上。2）立桿 a.立桿縱距1.5m，立桿橫距（腳手架寬）1.0m，在外側立面整個長度連續設剪刀撐，剪刀撐與地面夾角4560°。內立桿距結構外沿為300mm。立桿各接頭必須采用對接扣件對接。立桿必須垂直且間距均勻。 b.立桿上對接扣

4、件應交錯布置，兩相鄰立桿接頭不得設在同步內，接頭在高度方向錯開的距離應不小于50cm，各接頭中心距立桿與大橫桿交叉主節點的距離應小于1/3步距。c.每根立桿必須設置鋼質底座，底座下鋪通長50mm×200mm×4000mm木板。 d.立桿底部必須設置縱、橫掃地桿?？v向掃地桿（大橫桿）采用直角扣件固定在距底座下皮200mm處的立桿上，橫向掃地桿（小橫桿）采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。3）縱向水平桿（大橫桿） a.大橫桿放在雙排腳手架立桿的里側，用直角扣件與立桿扣緊，步距1.5m； b.大橫桿采用對接扣件連接，對接接頭交錯布置，不應設在同步、同跨內，相鄰接頭水平距

5、離不小于500mm，避免設在縱向水平桿跨中； c.大橫桿的長度不小于3跨。4)橫向水平桿（小橫桿） a.每一個主節點處必須設置一個小橫桿，并采用直角扣件扣緊在大橫桿上，該桿軸線偏離主節點的距離不大于150mm，外防護架外側的外伸長度為80100mm；必須將小橫桿的兩端用扣件固定擰緊，不能只緊固一端，且不得隨意拆除小橫桿。 b.操作層上非主節點處的橫向水平桿根據支撐腳手板的需要等間距設置，間距不大于柱距的1/2。5)拉結桿件設置 外架與框架柱拉結外圍護架要與每層外排框架柱抱緊，每層每個柱子設一個連接點,并在兩柱間樓面預埋拉環內穿短鋼管與外架接結。腳手架在連接點以上的自由高度不得大于4.5米.外架

6、與框架柱拉結見下圖。 6)剪刀撐設置 a.剪刀撐應隨立桿、大橫桿、小橫桿等同步沿腳手架高度連續搭設，底部斜桿下端應落地支撐在墊板上；斜桿與地面夾角應為 45°60°。 b.沿腳手架兩端和轉角處起，每79根立桿設一道剪刀撐，每片架子不少于三道，剪刀撐應沿架高連續布置。 c.剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿（小橫桿）的伸出端或立桿上。 d.剪刀撐采用搭接連接，搭接長度不小于1000 mm，且用3個扣件分別扣緊在搭接長度的兩端和中間部位。7)腳手板、擋腳板、護欄、安全網 操作層腳手板要滿鋪、鋪穩、拴牢，一般應設在三根小橫桿上，不得有探頭板、飛跳板，腳手板總挑長度小

7、于15cm，全架高度上腳手板鋪設不得超過三層。防護架操作層設擋腳板一道，20cm高。護欄高度不低于1.2m，兩道水平桿緊貼外立桿內側。 整個雙排架外立桿內側立面滿掛綠色密目網，形成封閉。在操作層腳手板下水平桿上掛一層水平大眼安全網，每隔6m應保證有一層水平安全網兜底，結構邊緣與外防護架之間每隔6m設置水平安全網。四、其它注意事項1、按照技術交底規定的構造尺寸進行搭設，不得隨意改動減少，如需改動必須經過設計人確認。2、搭設立桿的注意事項：相鄰立桿的對接扣件不得在同一高度，錯開距離見前述構造要求；開始搭設立桿時，應每隔6跨設置臨時斜撐桿，直至連墻件安裝穩定后，方可根據情況拆除；當搭至有連墻件的構造

8、層時，搭設完該處立桿和大小橫桿后，立即設置連墻件。3、搭設縱、橫向水平桿的注意事項：搭設縱、橫向水平桿見前述構造要求；同一步縱向水平桿必須四周交圈，用直角扣件與內、外立桿固定。4、搭設連墻件、剪刀撐、橫向支撐、臨時斜撐等注意事項：構造要求見前述；防護架操作層高出連墻件二步時，采取臨時穩定措施，直到連墻件搭設完后方可拆除；剪刀撐、橫向支撐隨立桿、縱橫向水平桿同步搭設。5、扣件安裝的注意事項：扣件規格必須與鋼管外徑相同；扣件螺栓擰緊扭力矩不應小于40N·m，并不大于65 N·m（用扭立扳手抽查）；主節點處，固定橫向水平桿（或縱向水平桿）、剪刀撐、橫向支撐等的扣件的中心線距主節點

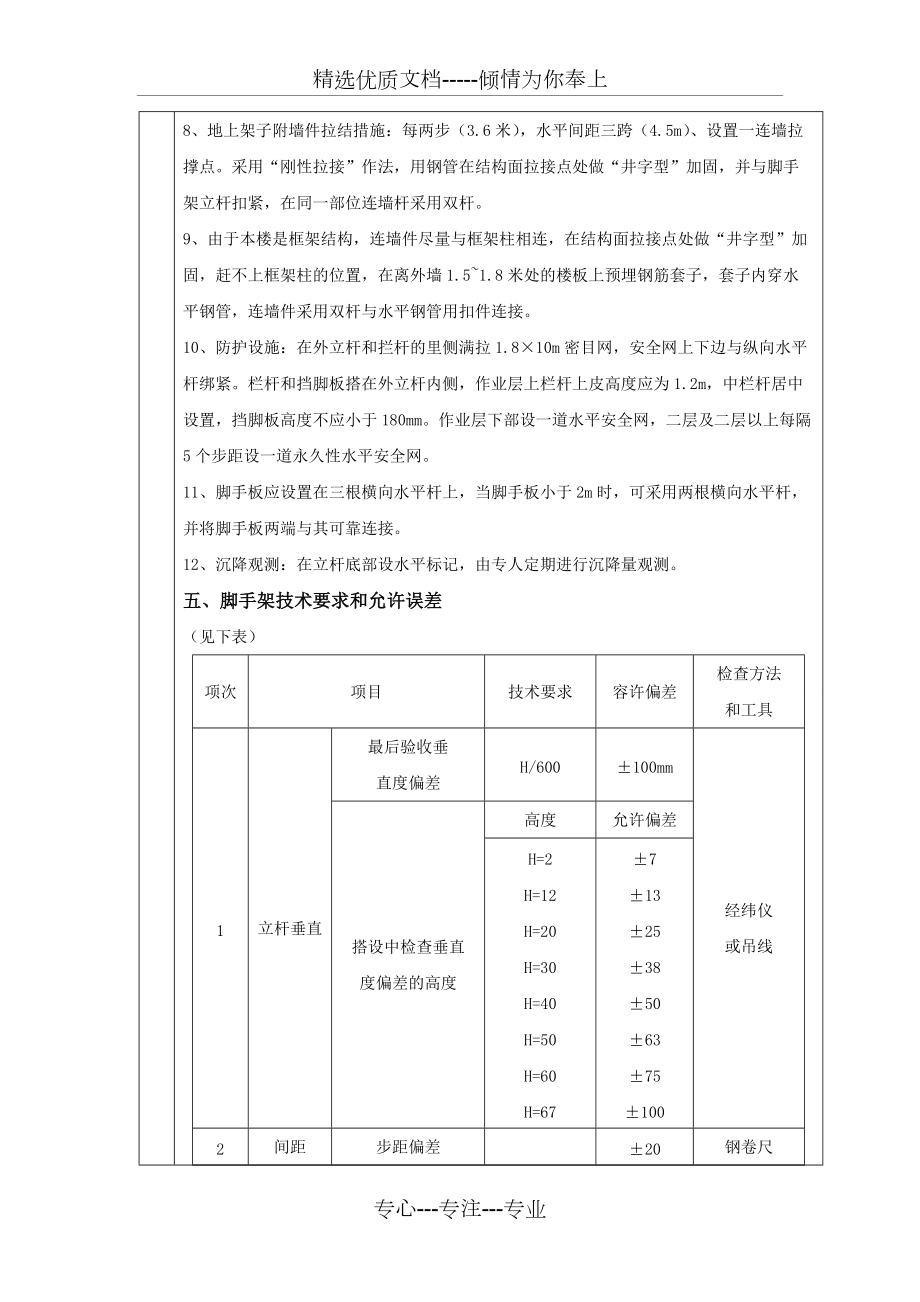

9、的距離不應大于150mm；對接扣件的開口應朝上或朝內；各桿件端頭伸出扣件蓋板的邊緣的長度為100mm。6、鋪設腳手板的注意事項：腳手板應鋪滿、鋪穩，端頭采用對接，用鐵絲固定在支撐桿上；在拐角、斜道平臺口處的腳手板，應與橫向水平桿（小橫桿）可靠連接，防止滑動。7、搭設欄桿、擋腳板的注意事項：欄桿和擋腳板應搭設在外排立桿的內側；上欄桿上皮高度為1.2m，中欄桿居中設置；擋腳板高度為200mm。8、地上架子附墻件拉結措施：每兩步（3.6米），水平間距三跨（4.5m）、設置一連墻拉撐點。采用“剛性拉接”作法，用鋼管在結構面拉接點處做“井字型”加固，并與腳手架立桿扣緊，在同一部位連墻桿采用雙桿。9、由于

10、本樓是框架結構，連墻件盡量與框架柱相連，在結構面拉接點處做“井字型”加固，趕不上框架柱的位置，在離外墻1.51.8米處的樓板上預埋鋼筋套子，套子內穿水平鋼管，連墻件采用雙桿與水平鋼管用扣件連接。10、防護設施：在外立桿和攔桿的里側滿拉1.8×10m密目網，安全網上下邊與縱向水平桿綁緊。欄桿和擋腳板搭在外立桿內側，作業層上欄桿上皮高度應為1.2m，中欄桿居中設置，擋腳板高度不應小于180mm。作業層下部設一道水平安全網，二層及二層以上每隔5個步距設一道永久性水平安全網。11、腳手板應設置在三根橫向水平桿上，當腳手板小于2m時，可采用兩根橫向水平桿，并將腳手板兩端與其可靠連接。12、沉降

11、觀測：在立桿底部設水平標記，由專人定期進行沉降量觀測。五、腳手架技術要求和允許誤差（見下表）項次項目技術要求容許偏差檢查方法和工具1立桿垂直最后驗收垂直度偏差H/600±100mm經緯儀或吊線搭設中檢查垂直度偏差的高度高度允許偏差H=2H=12H=20H=30H=40H=50H=60H=67±7±13±25±38±50±63±75±1002間距步距偏差±20鋼卷尺柱距偏差±50排距偏差±203縱向水平桿高差一根桿的兩端±20水平儀或水平尺同跨內、外縱向水平桿高差 &

12、#177;104雙排腳手架橫向水平桿外伸長度偏差外伸500mm50鋼卷尺5扣件安裝主結點處各扣件距主結點的距離150鋼卷尺同步立桿上兩個相鄰對接扣件的距離500鋼卷尺立桿上的對接扣件距主結點的距離h/3鋼卷尺縱向水平桿上的對接扣件距主結點的距離L/3鋼卷尺六、安全管理措施6.1、使用要求1）作業層架面上的施工荷載（人員、材料、和機具重量）不得超過3kN/m2，使用人力在架上搬運和安裝的構件的自重不得大于2.5KN；2）樓面堆放的材料應碼放整齊穩固，且不得集中堆放，不得影響施工操作和人員通行。嚴禁架上人員在架面上奔跑、退行；作業中禁止隨意拆除腳手架主接點處的縱、橫向水平桿，縱、橫向掃地桿和連墻件

13、，確因操作需要臨時拆除時，必須經過主管人員同意，采取相應彌補措施，并在作業完畢后及時恢復；4）在架上作業中，要注意保護自我安全和他人的安全，避免發生碰撞、閃失和落物，嚴禁在架上嬉戲打鬧和坐在橫桿上休息；5）嚴禁攀援腳手架上下；6）不得在腳手架上進行電、氣焊作業。在每步架子搭設完畢后，必須將架上剩余材料物品清理干凈。每日收工前應清理架面上的垃圾，同時在作業期間，應及時清理落入安全網內的材料、物品、垃圾。在任何情況下，嚴禁自架上向下拋擲材料物品和傾倒垃圾；7）使用過程中安全網必須保持干凈，如有污染、破損情況必須及時處理。6.2、安全注意事項1） 在以下情況必須驗收檢查后方可使用：搭設完畢；連續使用達到6個月；在施工中途停止使用超過15天，在重新使用之前；在遭受暴
