第3章蜂窩移動通信的組網

1、1第第3章章 蜂窩移動通信的組網技術蜂窩移動通信的組網技術 2本章提示本章提示 l第2章分析了在移動通信環境中無線電波的傳播問題。要實現移動用戶在更大范圍內有序的通信，必須解決組網的問題。在1.1.2節中已經介紹了蜂窩移動通信網的基本結構和區群的組成。l以區群為基本單元的同頻復用就可以構成覆蓋很大的區域，構成類似蜂窩結構的移動通信網。3本章提示本章提示l組網過程中必須解決如下一系列技術問題，才能使網絡正常運行：（1）頻率資源的管理與頻率的有效利用問題；（2）蜂窩網同頻復用與同道干擾問題；（3）多信道、多用戶共用與多址接入問題；（4）用戶移動性與網絡移動性的管理問題；（5）有限的頻率資源與越來越

2、多的通信容量要求問題；（6）PLMTS網與公用電話網、ISDN、PDN以及與其他移動網的互聯、互通問題；（7）信令網與網絡智能化問題等。4第第3章章 蜂窩移動通信的組網技術蜂窩移動通信的組網技術l3.1 頻率資源的有效利用和蜂窩小區的組網通信l3.2 蜂窩小區的概念和區域覆蓋l3.3 干擾和信道容量l3.4 移動通信中的多址技術l3.5 蜂窩移動通信的交換技術l3.6 蜂窩移動通信的信令技術l3.7 蜂窩移動通信網綜述53.1 頻率資源的有效利用和蜂窩小區的組網通信頻率資源的有效利用和蜂窩小區的組網通信 l3.1.1 頻率資源的管理l3.1.2 頻率的有效利用技術l3.1.3 多信道共用技術6

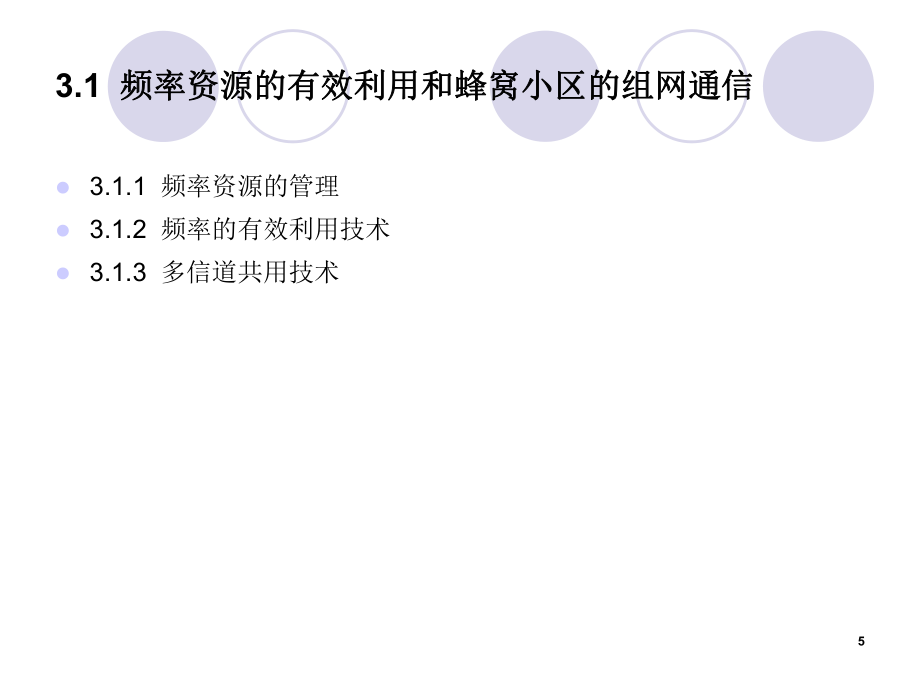

3、3.1 頻率資源的有效利用和蜂窩小區的組網通信頻率資源的有效利用和蜂窩小區的組網通信 l無線通信是利用無線電波在空間傳遞信息的。l當前移動通信發展所遇到的最突出問題，就是如何將有限的可用頻率有秩序地提供給越來越多的用戶使用而不相互干擾，這就涉及到頻率的管理與有效利用。 73.1.1 頻率資源的管理頻率資源的管理 l頻率是一種特殊資源。它并不是取之不盡的。l頻率的分配和使用需在全球范圍內制定統一的規則。l國際上，由國際電信聯盟（ITU）召開世界無線電管理大會，制定無線電規則，包括各種無線電系統的定義、國際頻率分配表和使用頻率的原則、頻率的分配和登記、抗干擾的措施、移動業務的工作條件以及無線電業務

4、的分類等。l國家統一管理頻率的機構是國家無線電管理委員會，移動通信組網必須遵守國家有關規定，并接受當?shù)責o線電管理委員會的具體管理。83.1.1 頻率資源的管理頻率資源的管理 l移動電話使用頻段主要在150MHz、450MHz和900MHz、1800MHz、1900MHz頻段。l雙工移動通信網規定工作在各頻段的收、發頻差分別為：VHF頻段為5.7MHz，UHF 450MHz頻段為10MHz；UHF 900MHz頻段為45MHz。同時規定基站對移動臺（下行鏈路）為發射頻率高，接收頻率低；反之，移動臺對基站（上行鏈路）為發射頻率低，接收頻率高。 93.1.2 頻率的有效利用技術頻率的有效利用技術 l

5、頻率的有效利用就是從時間域、空間域和頻率域這三個方面采用多種技術，以設法提高頻率的利用率。（1）時間域的頻率有效利用（多信道共用）（2）空間域的頻率有效利用（頻率復用）（3）頻率域的頻率有效利用（多址接入）103.1.2 頻率的有效利用技術頻率的有效利用技術 l頻率域的頻率有效利用有兩種方法：信道的窄帶化和寬帶多址技術。l信道窄帶化的方法從基帶方面考慮可采用頻帶壓縮技術；從射頻調制頻帶方面考慮可采用各種窄帶調制技術。l寬帶多址技術有頻分多址（FDMA，即在頻率域上劃分信道，每一用戶占用一定的頻帶）、時分多址（TDMA）、碼分多址（CDMA）以及它們的組合等。113.1.3 多信道共用技術多信道

6、共用技術 l1呼叫話務量與忙時話務量 l話務量是通信系統通話業務量或繁忙程度的指標。l其性質如同客流量，具有隨機性，只能用統計方法獲取。l呼叫話務量，是指單位時間（一小時）內的平均電話交換量，可用下面關系式表示： A=Ct0l如果t0以小時為單位，則話務量A的單位是Erl。如果在一個小時之內連續地占用一個信道，則其呼叫話務量為1Erl。這是一個信道所能完成的最大話務量。 121呼叫話務量與忙時話務量呼叫話務量與忙時話務量 l用戶忙時話務量是指一天中最忙的那個小時（即“忙時”），每個用戶的平均話務量，用AB來表示。AB是一個統計平均值。l同時，將忙時話務量與全日話務量之比稱為集中系數，用K表示。

7、因?yàn)镵反映了這個通信系統“忙時”的集中程度，即忙時話務量在全天話務量中所占的比例。 132容量容量 l在多信道共用時，容量有兩種表示法。l系統所能容納的用戶數（M）為l每個信道所能容納的用戶數（m）為 式中，n為共用信道數；A為總話務量；AB為每個用戶忙時話務量。BAMABMAmnnA143呼損率呼損率 l在一個通信系統中，呼叫失敗的概率稱為呼叫損失概率，簡稱呼損率，記為B。l設A為呼叫成功而接通電話的話務量，簡稱完成話務量。C0為1小時內呼叫成功而通話的次數，t0為每次呼叫平均占用信道的時間，則完成話務量為 A=C0t0l呼損率為B=0iCCCAAACC153呼損率呼損率l呼損率的物理意義是

8、損失話務量與呼叫話務量之比的百分?jǐn)?shù)。l呼損率在數值上等于呼叫失敗次數與總呼叫次數之比的百分?jǐn)?shù)。l呼損率B稱為系統的服務等級（或業務等級），記為GOS。lGOS是系統的一個重要質量指標。l呼損率與話務量是一對矛盾，即服務等級與信道利用率是矛盾的。 163呼損率呼損率l如果呼叫具有下列性質： 每次呼叫相互獨立，互不相關，即呼叫具有隨機性； 每次呼叫在時間上都有相同的概率； 每個用戶選用無線信道是任意的，且是等概率的，則呼損率可按下式計算：這就是電話工程中的第一愛爾蘭公式，也稱愛爾蘭B公式。它反映了系統呼損率B，信道數n和總話務量A三者之間的關系。通過計算可得出目前話務工程計算中廣泛使用的愛爾蘭呼損

9、表。20!11!2!nnniniAAnnBAAAAni174信道利用率信道利用率 l多信道共用時，信道利用率是指每個信道平均完成的話務量。因此l如果已知B、n，根據表3-1(教材P45)可查出A值，然后由上式求出。 (1)AAnnB185例題例題 l設每個用戶的忙時話務量AB=0.01Erl，呼損率B=10%，現有8個無線信道，采用兩種不同技術，即多信道共用和單信道共用組成的兩個系統，試分別計算它們的容量和利用率。解：對于多信道共用系統：已知n=8，B=10%，（1）求m，M：由表3-1得A=5.597(Erl)。因?yàn)閙=A/（ABn）=5.597/（0.01*8）=70（用戶/信道），所以M

10、=m*n=70*8=560（用戶）由上式得 對于單信道共用系統：（1）求m，M。因?yàn)槭菃涡诺拦灿?，所以，n=1， 已知B=10%和n=1，由表3-1得A=0.111（Erl）， m=0.111/0.01*1=11(用戶/信道), M=11*8=88（用戶）%638) 1 . 01 (597. 5%1088*) 1 . 01 (*111. 0193.2 蜂窩小區的概念和區域覆蓋蜂窩小區的概念和區域覆蓋 l3.2.1 蜂窩小區的概念l3.2.2 大區制小容量l3.2.3 頻率復用和小區制移動通信系統203.2.1 蜂窩小區的概念蜂窩小區的概念 l蜂窩的概念是一個系統級的概念，其思想是用許多小功率的

11、發射機來代替單個的大功率發射機，每一個小的覆蓋區只提供服務范圍內的一小部分覆蓋。l移動通信網的區域覆蓋方式分為兩類：一類是小容量的大區制；另一類是大容量的小區制。 213.2.2 大區制小容量大區制小容量 l大區制是指一個基站覆蓋整個服務區。l為了增大通信用戶量，大區制通信網只有增多基站的信道數（裝備量也隨之加大），但這總是有限的。l因此，大區制只能適用于小容量的通信網，例如用戶數在1000以下。 l這種制式的控制方式簡單，設備成本低，適用于中小城市、工礦區以及專業部門，是發展專用移動通信網可選用的制式。223.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統l為整個系統中的所

12、有基站選擇和分配信道組的設計過程叫做頻率復用或頻率規劃。l小區制移動通信系統的頻率復用和覆蓋有兩種，一種是帶狀服務覆蓋區；另一種是面狀服務覆蓋區。 233.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統l帶狀服務覆蓋區l鐵路的列車無線電話、長途汽車的無線電話以及沿海內河航行的船舶無線電話系統等都屬于帶狀服務區。為了克服同頻干擾，常采用雙頻組頻率配置和三頻組頻率配置，如圖3-1所示。243.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統圖3-1 雙頻組和三頻組頻率配置 253.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統l 面狀服務覆蓋區l

13、無線移動通信系統廣泛使用六邊形研究系統覆蓋和業務需求。l實際上，由于無線系統覆蓋區的地形地貌不同，無線電波傳播環境不同，產生的電波的長期衰落和短期衰落不同，因而一個小區的實際無線覆蓋是一個不規則的形狀。l當用六邊形來模擬覆蓋范圍時，基站發射機或者安置在小區的中心（中心激勵小區），或者安置在六邊形的頂點之中的三個上（頂點激勵小區）。 263.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統圖3-2 蜂窩系統的頻率復用273.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統l考慮一個共有S個可用的雙向信道的蜂窩系統，如果每個小區都分配K（K S）個信道，并且S個信道

14、在N個小區中分為各不相同的、各自獨立的信道組，而且每個信道組有相同的信道數目，那么可用無線信道的總數為 S=KN （3-1） l共同使用全部可用頻率的N個小區叫做一簇（cluster，也叫區群）。如果區群在系統中共同復制了M次，則信道的總數C可以作為容量的一個度量C=MKN=MS （3-2）283.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統l用六邊形表示的一個個小區，可使相鄰小區無空隙，每一個區群的小區數量N滿足下式：N=i2+ij+j2 （3-3）l為了找到某一特定小區相距的同頻相鄰小區，必須按以下步驟進行：（1）沿著任何一條六邊形的邊垂直移動j個小區；（2）逆時針旋轉

15、60度再移動i個小區。圖3-3所示為i=2，j=3（N=19）。 293.2.3 頻率復用和小區制移動通信系統頻率復用和小區制移動通信系統圖3-3 在蜂窩小區中定位同頻小區的方法303.3 干擾和信道容量干擾和信道容量 l干擾是蜂窩無線系統性能的主要限制因素。l在蜂窩系統中，存在兩種主要的干擾，即同頻干擾和鄰頻干擾。 313.3 干擾和信道容量干擾和信道容量 l3.3.1 同頻干擾和系統容量l3.3.2 相鄰信道的干擾l3.3.3 蜂窩小區容量的改善323.3.1 同頻干擾和系統容量同頻干擾和系統容量 l頻率復用意味著在一個給定的覆蓋區域內，存在著許多使用同一組頻率的小區，這些小區叫做同頻小區

16、。l這些同頻小區之間的信號干擾叫做同頻干擾（也叫同道干擾）。l為了減小同頻干擾，同頻小區必須在物理上隔開一個最小的距離，為傳播提供充分的隔離。333.3.1 同頻干擾和系統容量同頻干擾和系統容量 l如果每個小區的大小都差不多，基站也都發射相同的功率，則同頻干擾比例與發射功率無關，而變?yōu)樾^(qū)半徑（R）和相距最近的同頻小區中心間距離（D）的函數。增加D/R的值，相對于小區的覆蓋距離同頻小區間的空間距離就會增加，從而來自同頻小區的射頻能量減小而使干擾減小。 l參數Q叫做同頻復用比例（也叫同頻干擾抑制因子），與區群的大小有關。對于六邊形系統來說，Q可表示為lQ的值越小則容量越大；而Q值大可以提高傳播質

17、量，因?yàn)橥l干擾小。在實際的蜂窩系統中，需要對這兩個目標進行協調和折衷。343.3.2 相鄰信道的干擾相鄰信道的干擾 l來自所使用信號頻率的相鄰頻率的信號干擾叫做鄰頻干擾（也叫鄰道干擾）。l鄰頻干擾是因接收濾波器不理想，使得相鄰頻率的信號泄漏到傳輸帶寬內而引起的。353.3.3 蜂窩小區容量的改善蜂窩小區容量的改善 l隨著用戶數量的增加，原有的小區的信道數量不足以支持，此時需要采取合適的措施來給單位覆蓋區域提供更多的信道。l工程實際中可采取小區分裂、裂向等技術來增大蜂窩系統的頻率復用，提升單位覆蓋區域容量。363.3.3 蜂窩小區容量的改善蜂窩小區容量的改善 l1小區分裂小區分裂就是一種將擁塞

18、的小區分成更小的小區的方法，分裂后的每個小區都有自己的基站并相應地降低天線高度和減小發射機功率。由于小區分裂能夠提高信道的復用次數，因而能提高系統容量。即通過設定比原小區半徑更小的新小區和在原有小區間安置這些小區（叫做微小區），使得單位面積內的信道數目增加，從而增加系統容量。 小區分裂通過減小小區半徑和不改變同頻復用因子D/R來增加單位面積的信道數。371小區分裂小區分裂圖3-4 小區分裂的圖例382小區裂向（扇區的概念）小區裂向（扇區的概念）l相對于小區分裂，小區裂向提升系統容量的方法是保持小區半徑不變，而尋找方法來減小D/R的比值。這種方法中，容量的提高是通過減小區群中的小區數量，相應提高

19、頻率復用來實現的。l可以通過使用定向天線代替基站中單獨的一根全向天線來減小蜂窩系統中的同頻干擾，其中每個定向天線輻射某一特定的扇區。l由于使用了定向天線，小區將只接收同頻小區中一部分小區的干擾。l這種使用定向天線來減小同頻干擾，從而提高系統容量的技術叫做裂向（即扇區化）。l同頻干擾減小的因素決定于使用扇區的數目。 l通常一個小區劃分為3個120度或6個60度的山區。如圖3-5（a）和所示。392扇區的概念扇區的概念圖3-5 扇區劃分402小區分裂（扇區的概念）小區分裂（扇區的概念）l裂向方法會造成中繼效率降低，話務量有所損失。l裂向時每個基站使用超過一根天線，增加了成本和安裝難度，故一般

20、較少為運營商采用。413.4 移動通信中的多址技術移動通信中的多址技術 l3.4.1 多址通信的概念l3.4.2 FDMA方式l3.4.3 TDMA方式l3.4.4 CDMA方式l*3.4.5 SDMA方式l*3.4.6 系統容量423.4.1 多址通信的概念多址通信的概念 l1多址接入蜂窩系統中以信道來區分通信對象。同時通話的用戶需占用不同的信道，稱為多址。如何建立用戶之間的無線信道的連接，即為多址接入。l2多址接入方式許多用戶同時通話，以不同的信道分隔，防止相互干擾，各用戶信號通過在射頻波道上的復用，從而建立各自的信道，以實現雙邊通信的連接，稱為多址連接。移動通信系統中基站的多路工作和移動

21、臺的單路工作形成了移動通信的一大特點。 基站和移動臺如何區別對端發給自己的信號，這就是多址接入方式問題。432多址接入方式多址接入方式l當以傳輸信號的載波頻率不同來區分信道建立多址接入時，稱為頻分多址（FDMA）方式；當以傳輸信號存在的時間不同來區分信道建立多址接入時，稱為時分多址（TDMA）方式；當以傳輸信號的碼型不同來區分信道建立多址接入時，稱為碼分多址（CDMA）方式。l圖3-6分別給出了N個信道的FDMA、TDMA和CDMA的示意圖。 442多址接入方式多址接入方式圖3-6 FDMA、TDMA和CDMA的示意圖 45含義：每個用戶占用一個頻率含義：每個用戶占用一個頻率用戶識別：頻道號用

22、戶識別：頻道號PowerFrequencyTimeFDMA3.4.2 FDMA方式方式 463.4.2 FDMA方式方式 l1FDMA系統原理FDMA為每一個用戶指定了特定信道（特定頻段），這些信道按要求分配給請求服務的用戶。在呼叫的整個過程中，其他用戶不能共享這一頻段。 在頻分雙工（FDD）系統中，分配給用戶的一個信道即為一對頻譜。如圖3-7所示。471FDMA系統原理系統原理圖3-7 FDMA系統的工作示意圖483.4.2 FDMA方式方式 lFDMA系統的基站必須同時發射和接收多個不同頻率的信號。任意兩個移動用戶之間進行通信都必須經過基站的中轉，因而必須同時占用兩個信道（兩對頻譜）才能實

23、現雙工通信。其頻譜分割如圖3-8所示。491FDMA系統原理系統原理圖3-8 FDMA系統頻譜分割示意圖501FDMA系統原理系統原理l前向與反向信道的頻帶分割，是實現頻分雙工通信的要求。l設置頻道間隔，以免因系統的頻率漂移造成頻道間重疊：前向信道與反向信道之間設有保護頻帶用戶頻道之間，設有保護頻隙l應用：第一代模擬移動通信系統，都采用頻分多址FDMA方式。代表性的系統為800MHz的美國的AMPS(頻道間隔30kHz)體制，900MHz的歐洲與我國的TACS (頻道間隔25kHz)體制，兩者的雙工保護頻帶均為45MHz。51521FDMA系統原理系統原理lFDMA系統基于頻率劃分信道。每個用

24、戶在一對頻道中通信，若其它信號成分落入用戶接收機的頻道內，將造成干擾。主要有：l（1）互調干擾互調干擾是指系統內由于非線性器件產生的各種組合頻率成分落入本頻道接收機通帶內造成的對有用信號的干擾。減少互調干擾的方法是：盡可能提高系統器件的線性程度；選用無互調的頻率集。l（2）鄰道干擾鄰道干擾是指相鄰頻道信號中存在的寄生輻射落入本頻道接收機帶內造成的對有用信號的干擾。 減少鄰道干擾的方法是：選用技術指標好的收發信機；加大頻道間的隔離度。532FDMA系統中的干擾問題系統中的干擾問題 l（3）同頻道干擾在蜂窩系統中，同頻道干擾是指相鄰區群中同信道信號之間造成的干擾。它與蜂窩結構和頻率規劃密切相關。為

25、了減少同頻道干擾，需要合理地選定蜂窩結構與頻率規劃，表現為系統設計中對同頻干擾抑制因子Q的選擇。Q =D/R （3-6）式中，D為同信道小區的距離（即同頻小區的距離）；R為小區半徑。 543FDMA系統的特點系統的特點 l FDMA信道每次只能傳送一路電話。l 每信道占用一個載頻，為了在有限的頻譜中增加信道數量，F(xiàn)DMA信道的相對帶寬較窄（25kHz或30kHz），常用于窄帶通信系統中。l 符號時間與平均延遲擴展相比較大，故由碼間干擾引起的誤碼極小，無需自適應均衡。l 移動臺較簡單，和模擬的較接近。553FDMA系統的特點系統的特點 l 基站復雜龐大，重復設置收發信設備。l FDMA系統每載波

26、單個信道的設計，使得在接收設備中必須使用帶通濾波器允許指定信道里的信號通過，濾除其他頻率的信號，從而限制鄰近信道間的相互干擾。l 越區切換較為復雜和困難。56含義：每個用戶占用一個時隙含義：每個用戶占用一個時隙用戶識別：時隙用戶識別：時隙FrequencyPowerTimeFDMA/TDMA3.4.3 TDMA方式方式 573.4.3 TDMA方式方式 l1TDMA系統原理 TDMA是在一個寬帶的無線載波上，把時間分成周期性的幀，每一幀再分割成若干時隙（無論幀或時隙都是互不重疊的）；每個時隙就是一個通信信道，分配給一個用戶。 如圖3-9所示；基站按時隙排列順序發收信號，各移動臺在指定的時隙內收

27、發信號58圖3-9 TDMA系統的工作示意圖1TDMA系統原理系統原理592TDMA的幀結構的幀結構 lTDMA幀是TDMA系統的基本單元，它由時隙組成，在時隙內傳送的信號叫做突發 （Burst），各個用戶的發射相互連成1個TDMA幀，幀結構示意圖如圖3-10所示。 l1個TDMA幀是由若干時隙組成的，不同通信系統的幀長度和幀結構是不一樣的。典型的幀長在幾毫秒到幾十毫秒之間，如GSM的幀長為4.6ms，每幀8時隙 。圖3-10 TDMA幀結構 603TDMA系統的同步與定時系統的同步與定時l在TDMA系統中，每幀中的時隙結構的設計通常要考慮三個主要問題：一是控制和信令的傳輸；二是信道多徑的影響

28、；三是系統的同步。l同步和定時是TDMA移動通信系統正常工作的前提。lTDMA系統中通信雙方必須在規定的時隙中發送和接收信號，因此必須有嚴格的幀同步、時隙同步和位同步。614TDMA系統的特點系統的特點 l以頻率復用為基礎，小區內以時隙區分用戶l系統要求嚴格的系統定時同步l抗干擾能力強，基站復雜性小，互調干擾小l頻率利用率高，系統容量大62應用：應用：GSM系統：（上行 890915MHZ，下行935960MHZ） 頻點間隔 200KHZ 每個頻道8個時隙5TDMA系統的應用系統的應用 63例:假定某個系統是一個前向信道帶寬為50MHz的TDMA/FDD系統，并且將50MHz分為若干個200k

29、Hz的無線信道。當一個無線信道支持16個語音信道，并且假設沒有保護頻隙時，試求出該系統所能同時支持的用戶數。解 包含的同時用戶數為： N（50MHz / 200kHz）*16=4000 因此，該系統能同時支持4000個用戶。5TDMA系統的應用系統的應用 64FrequencyCDMAPowerTime含義：每個用戶使用一個碼型，頻率含義：每個用戶使用一個碼型，頻率/時間共享時間共享用戶識別：碼型用戶識別：碼型3.4.4 CDMA方式方式 65l它是第二代移動通信中的兩種主要多址方式中除TDMA以外的另一種形式，最典型的是IS-95。在第三代移動通信中，最主要的三種體制都采用CDMA，它們是F

30、DD的CDMA2000、FDD的WCDMA，與TDD的TD-SCDMA。3.4.4 CDMA方式方式 663.4.4 CDMA方式方式 l1CDMA系統原理CDMA系統為每個用戶分配了各自特定的地址碼，利用公共信道來傳輸信息。CDMA系統的地址碼相互具有準正交性，以區別地址，而在頻率、時間和空間上都可能重疊。 671CDMA系統原理系統原理 圖3-11 CDMA系統的工作示意圖68l系統的接收端必須有完全一致的本地地址碼，用來對接收的信號進行相關檢測。其它使用不同碼型的信號因?yàn)楹徒邮諜C(jī)本地產生的碼型不同而不能被解調。地址碼的準正交性在信道中引入了噪聲或干擾，通常稱之為多址干擾（MAI）。l地址

31、碼的選擇設計直接影響CDMA系統的性能，為提高抗干擾能力，地址碼要用偽隨機碼（又稱為偽隨機（Pseudo-Noise）序列）。 1CDMA系統原理系統原理 692正交正交Walsh函數函數 lWalsh函數有良好的互相關和較好的自相關特性。l（1）Walsh函數波形l連續Walsh函數的波形如圖3-12所示。利用Walsh函數的正交性，可作為CDMA的地址碼（即信道碼）。如果對圖中的Walsh函數波形在8個等間隔上取樣，即得到離散Walsh函數，可用88的Walsh函數矩陣表示。 702正交正交Walsh函數函數圖3-12 連續Walsh函數的波形圖712正交正交Walsh函數函數l圖3-12

32、所示的Walsh函數對應的矩陣可寫作 722正交正交Walsh函數函數l（2）Walsh函數矩陣的遞推關系式732正交正交Walsh函數函數742正交正交Walsh函數函數l利用Walsh函數矩陣的遞推關系，可得到6464陣列的Walsh序列。l這些序列在 Qualcomm-CDMA數字蜂窩移動通信系統中被做為前向碼分信道。l因?yàn)槭钦淮a，可供碼分的信道數等于正交碼長，即64個；并采用64位的正交Walsh函數來用做反向信道的編碼調制，這是利用了Walsh序列的良好的互相關特性。75l以IS-95為例，一個基站共有64個信道，采用正交的Walsh函數來劃分信道，在完全同步的情況下，64個Wal

33、sh函數是完全正交的。下行(前向)信道配置如下圖所示。 IS-95下行(前向)信道配置l其中 代表第 路Walsh函數。64個信道中一個導頻信道 ，一個同步信道 ，七個尋呼信道 ，其余五十五個為業務信道。導頻信道W0同步信道W32尋呼信道W1尋呼信道W7業務信道W8業務信道W62業務信道W63下行CDMA信道1.25MHz,基站發送*iWi0W32W1W7W2正交正交Walsh函數函數763m序列偽隨機碼序列偽隨機碼l（1）m序列的生成lm序列是最長移位寄存器序列的簡稱，它是由帶線性反饋的移位寄存器產生的周期最長的一種序列。lm序列的周期是P=2n1（n是移位寄存器的級數）。M序列是一偽隨機序

34、列，具有與隨機噪聲類似的尖銳自相關特性。lm序列的發生器是由移位寄存器、反饋抽頭及模2加法器組成的。 773m序列偽隨機碼序列偽隨機碼圖3-13 m序列產生電路783m序列偽隨機碼序列偽隨機碼l（2）m系列的特性 m系列有許多優良的特性，主要是它的隨機性和自相關性。 l m序列的性質m序列一個周期內“1”和“0”的碼元數大致相等（“1”比“0”只多一個）。這個特性保證了在擴頻系統中，用m序列做平衡調制實現擴展頻譜時有較高的載波抑制度。m序列和其移位后的序列逐位模2加，所得的序列還是m序列，只是相位不同。m序列發生器中的移位寄存器的各種狀態，除全0外，其他狀態在一個周期內只出現一次。793m序列

35、偽隨機碼序列偽隨機碼l m序列的相關性對于一個周期為P=2n1的m序列an（an取值1或0），m序列的自相關函數如下所述。 803m序列偽隨機碼序列偽隨機碼設m序列an與其后移 位的序列an+ 逐位模2加所得的序列an+an+ 中，“0”的位數為A（序列an和an+ 相同的位數），“1”的位數為D（序列an和an+ 不相同的位數），則自相關函數由下式計算： 813m序列偽隨機碼序列偽隨機碼l式中A為“0”位數或相同的位數；D為“1”位數或不相同的位數。顯然P=A+D。 10( )10RP （3-10） 823m序列偽隨機碼序列偽隨機碼l有時偽隨機碼的碼元用1和1表示，與0和1表示法的對應關系是

36、“0”變成“1”、“1”變成“1”，即m序列an的取值是1或1，此時m序列的自相關函數可由下式計算： 833m序列偽隨機碼序列偽隨機碼圖3-14 m序列自相關函數圖843m序列偽隨機碼序列偽隨機碼l故當周期P很大時，m序列的自相關函數與白噪聲類似。這一特性可用于相關檢測。853m序列偽隨機碼序列偽隨機碼l 序列的互相關性lm序列的互相關性是指相同周期P=2n1兩個不同的m序列an、bn一致的程度。其互相關值越接近于0，說明這兩個m序列差別越大，即互相關性越弱；反之，說明這兩個m序列差別較小，即互相關性較強。當m序列用作CDMA系統的地址碼時，必須選擇互相關值很小的m序列組，以避免用戶之間的相互

37、干擾，減小多址干擾（MAI）。 863m序列偽隨機碼序列偽隨機碼l在CDMA系統中，采用兩種m序列，稱為PN長碼和PN短碼。PN短碼的周期為215=32768chip，每64chip為一初始相位，共有512種初始相位，分配給512個基站。長碼的周期為242-1，用來在反向區分移動用戶。874CDMA系統的特點系統的特點 lCDMA系統有以下特點： CDMA系統的許多用戶共享同一頻率，不管使用的是TDD還是FDD技術。 通信容量大。 容量的軟特性。 由于信號被擴展在一較寬頻譜上從而可以減小多徑衰落。 在CDMA系統中，信道數據速率很高，碼片時長短，通常小于信道的時延擴展，可避免多徑造成的碼間串?dāng)_

38、。 平滑的軟切換和有效的宏分集（小區邊緣接收合并來自不同基站的相同信號）。 低信號功率譜密度，有兩大好處。884CDMA系統的特點系統的特點lCDMA系統存在著兩個重要的問題：一是多址干擾（MAI）；另一個問題是“遠近”效應。 893.4.5 SDMA方式方式 lSDMA（空分多址）方式就是通過空間的分割來區分不同的用戶。在移動通信中，可采用自適應陣列天線，在不同用戶方向上形成不同的波束。l扇形天線可被看作是SDMA的一個基本方式。在極限情況下，自適應天線具有極小的波束和無限快的跟蹤速度，可以實現最佳的SDMA。903.4.5 SDMA方式方式 圖3-15 SDMA系統的工作示意圖 913.4

39、.6 系統容量系統容量 l一個無線電系統的容量被定義為一定頻段內所能提供的信道數或用戶的最大數目或系統輸入話務總量（Erlang）。l它與信道的載頻間隔、每載頻的時隙數、頻率資源和頻率復用方式、基站設置方式等有關。l目前通常用無線容量m來表示系統容量。l對于移動通信業務區，無線容量m是衡量無線系統頻譜效率的參數。這一參數取決于所需的載波干擾比（C/I，簡稱載干比）和信道帶寬Bc。923.4.6 系統容量系統容量 l蜂窩系統的無線容量可定義為m= 信道/小區（3-15）l式中，m是無線容量大?。籅t是分配給系統的總的頻譜；Bc是信道帶寬；N是頻率重用的小區數。tcBB N931FDMA和和TDM

40、A蜂窩系統的容量蜂窩系統的容量 l對于模擬FDMA系統來說，如果采用頻率重用的小區數為N，根據對同頻干擾和系統容量的討論可知，對于小區制蜂窩網N =23CI （3-16） 941FDMA和和TDMA蜂窩系統的容量蜂窩系統的容量l即頻率重用的小區數N由所需的載干比來決定。可求得FDMA的無線容量如下：m =tc23BBCI 信道/小區 （3-17） 951FDMA和和TDMA蜂窩系統的容量蜂窩系統的容量l對于數字TDMA系統來說，由于數字信道所要求的載干比可以比模擬制的小45dB （因數字系統有糾錯措施），因而頻率重用距離可以再近一些。所以可以采用比N=7小的圖案，例如N=3的圖案?？汕蟮肨DM

41、A的無線容量如下：l其中，設載波間隔為Bc，每載波共有M個時隙，則等效帶寬為 ccBBM 962CDMA蜂窩系統的容量蜂窩系統的容量 lCDMA系統的容量是干擾受限的，而FDMA和TDMA系統的容量是帶寬受限的。l決定CDMA數字蜂窩系統容量的主要參數是：處理增益、 、語音負載周期（即語音激活率）、頻率再用效率以及基站天線扇區數。 b0EN972CDMA蜂窩系統的容量蜂窩系統的容量 l通信系統，接收信號的載干比可以寫成 l式中：Eb是信息的比特能量；Rb是信息的比特速率；N0是干擾的功率譜密度；W是總頻段寬度（即CDMA所占的頻譜寬度）；Eb/N0類似于歸一化信噪比，其取值決定于系統對誤比特率

42、或語音質量的要求，并與系統的調制方式和編碼方案有關；W/Rb是系統的處理增益。982CDMA蜂窩系統的容量蜂窩系統的容量 l如果m個用戶共用一個無線信道，顯然每一用戶的信號都受到其他m1個用戶信號的干擾。假設到達一個接收機的信號強度和各干擾強度都相等，則載干比為 11CIm （3-20） 992CDMA蜂窩系統的容量蜂窩系統的容量 1002CDMA蜂窩系統的容量蜂窩系統的容量 l式（3-21）沒有考慮在擴頻帶寬中的背景熱噪聲，如果把考慮進去，則能夠接入此系統的用戶數可表示為l結果表明，在誤比特率一定的條件下，降低熱噪聲功率，減小歸一化信噪比，增大系統的處理增益都有利于提高系統的容量。1012C

43、DMA蜂窩系統的容量蜂窩系統的容量l上述計算的CDMA系統的容量是理想功控條件下才能滿足，同時還需要根據CDMA系統的特點對公式從以下方面進行修正：l（1）采用語音激活技術提高系統容量 占空比為35%，干擾減少65%，容量提高到原來的1/d=2.86倍。l（2）利用扇區劃分提高系統容量扇區化后系統容量可增加約三倍，考慮各扇區之間的覆蓋重疊，一般容量可增加到G=2.55倍左右。l（3）頻率再用前向采用功率控制后，系統容量將下降到?jīng)]有考慮鄰區干擾時的60%。1023三種系統容量的比較三種系統容量的比較l（1）模擬TACS系統，采用FDMA方式l（2）數字時分GSM系統，采用TDMA方式l（3）數字

44、CDMA系統l三種體制系統容量的比較結果為 lmCDMA 16mTACS 9mGSM1033.5 蜂窩移動通信的交換技術蜂窩移動通信的交換技術 l3.5.1 蜂窩移動通信的交換技術與公共電話交換技術的差別l3.5.2 蜂窩移動通信呼叫建立過程l3.5.3 越區切換l3.5.4 實際系統切換的一些考慮1043.5.1 蜂窩移動通信的交換技術與公共電話交換技術的蜂窩移動通信的交換技術與公共電話交換技術的差別差別 l蜂窩移動通信網也是一種交換式通信網。l蜂窩移動通信的交換技術要比公用電話系統交換技術復雜。l移動通信的MSC除具備公網交換設備外還要增加用戶移動性管理設備，如用戶位置登記（不是一次性位置

45、登記，而是每次開機后根據網絡管理的要求進行許多次登記），越區切換和網絡移動性管理，如網內位置區劃分、用戶位置更新、用戶定位、越區切換和漫游切換等。105l通信網絡最基本的任務：建立始呼與被呼之間的連接l識別被呼用戶l定位用戶所在位置l建立網絡到用戶的路由連接l通話過程中維持連接l通話結束，拆除連接移動通信呼叫建立過程移動通信呼叫建立過程1063.5.2 位置管理位置管理l位置管理包括兩個主要任務：位置登記和呼叫傳遞。位置登記的步驟是在移動臺的實時位置信息已知的情況下，更新位置數據庫和認證移動臺。l與上述兩個問題緊密相關的兩個問題是：位置更新（Location Update）和尋呼（Paging

46、）。位置更新解決的問題是移動臺如何發現位置變化及何時報告它的當前位置。尋呼解決的問題是如何有效地確定移動臺當前處于哪一個小區。107l系統位置更新過程l移動臺的位置登記l位置區改變后的位置更新l在一特定時間內，移動臺與網絡沒有發生聯系時，移動臺自動地、周期地與網絡取得聯系，核對數據系統位置更新過程系統位置更新過程 108系統位置更新過程系統位置更新過程 l在實際系統中，位置登記區越大，位置更新的頻率越低，但每次呼叫尋呼的基站數目就越多，用于尋呼的開銷非常大；l另一方面是：如果移動臺每進入一個小區就發送一次位置更新信息，則這時用戶位置更新的開銷非常大，但尋呼的開銷很小。 1093.5.3 越區切

47、換越區切換 l越區切換（也稱過區切換，Hand-over或Hand-off）是指將當前正在進行的移動臺與基站之間的通信鏈路從當前基站轉移到另一個基站的過程。l越區切換通常發生在移動臺從一個基站覆蓋的小區進入到另一個基站覆蓋的小區的情況下，為了保持通信的連續性，將移動臺與當前基站之間的鏈路轉移到移動臺與新基站之間的鏈路。1103.5.3 越區切換越區切換 l越區切換包括以下三個方面的問題： 越區切換的準則，也就是何時需要進行越區切換； 越區切換如何控制； 越區切換時信道如何分配。1113.5.3 越區切換越區切換 l越區切換分為兩大類：一類是硬切換，另一類是軟切換。硬切換是指在新的連接建立以前，

48、先中斷舊的連接。而軟切換是指既維持舊的連接，又同時建立新的連接，并利用新、舊鏈路的分集合并來改善通信質量，當與新基站建立可靠連接之后再中斷舊鏈路。l在越區切換時，可以僅以某個方向（上行或下行）的鏈路質量為準，也可以同時考慮雙向鏈路的通信質量。1121越區切換的準則越區切換的準則 l在決定何時需要進行越區切換時，通常是根據移動臺處接收的平均信號強度來確定，也可以根據移動臺處的信噪比（或信號干擾比）、誤比特率等參數來確定。 l假定移動臺從基站1向基站2運動，其信號強度的變化如圖3-17所示。判定何時需要越區切換的準則如下：1131越區切換的準則越區切換的準則 l 相對信號強度準則（準則1）任何時間

49、都選擇具有最強接收信號的基站，如圖中A點。l 具有門限規定的相對信號強度準則（準則2）僅允許移動用戶在當前基站的信號足夠弱（低于某一門限），且新基站的信號強于本基站的情況下才進行。如圖中B點。l 具有滯后余量的相對信號強度準則（準則3）僅允許移動用戶在新基站的信號強度比原基站信號強度強很多（即大于滯后余量）的情況下進行，如圖中C點。l 具有滯后余量和門限規定的相對信號強度準則（準則4） 僅允許移動用戶在當前基站的信號電平低于規定門限，且新基站的信號強度高于當前基站一個給定滯后余量時進行。圖3-17 越區切換示意圖1142越區切換的控制策略越區切換的控制策略 l越區切換控制包括兩個方面：一方面是

50、越區切換的參數控制，另一方面是越區切換的過程控制。l在移動通信系統中，過程控制的方式主要有以下三種。 移動臺控制的越區切換。 網絡控制的越區切換。 移動臺輔助的越區切換。1153越區切換時的信道分配越區切換時的信道分配 l越區切換時的信道分配是解決當呼叫要轉換到新小區時，新小區如何分配信道，使得越區失敗的概率盡量小。l常用的做法是在每個小區預留部分信道專門用于越區切換。l這種做法的特點是，因新呼叫使可用信道數減少，雖增加了呼損率，但減少了通話被中斷的概率，從而符合人們的使用習慣。 1163.7 蜂窩移動通信網綜述蜂窩移動通信網綜述 l3.7.1 概述l*3.7.2 移動通信網和固定通信網l*3

51、.7.3 移動通信網的發展1173.7.1 概述概述 l1移動通信網的概念l移動通信網的基本結構包括：移動臺（Mobile Station，MS）、基站系統（Base Station Subsystem，BSS）和構成網絡節點的移動交換中心（Mobile Service Switching Center，MSC）等。 1182移動通信網的組成移動通信網的組成 圖3-23 移動通信網的組成示意圖119l移動臺：移動臺是一個子系統。它實際上是由移動終端設備和用戶數據兩部分組成的，移動終端設備稱為移動設備；用戶數據存放在一個與移動設備可分離的數據模塊中，此數據模塊稱為用戶識別卡（SIM）。移動臺分為

52、車載臺、便攜臺和手持臺等。l基站系統：基站系統由可在小區內建立無線電覆蓋并與移動臺通信的設備組成。l移動交換中心：移動交換中心對位于服務區內的移動臺進行交換和控制，同時提供與固定電信網的接口。具有呼叫接續和控制、無線管理和移動性管理的功能。2移動通信網的組成移動通信網的組成 120*3.7.3 移動通信網的發展移動通信網的發展 l1第一代移動通信網l通常所說的第一代移動通信系統是指模擬蜂窩移動通信系統。l它是頻分多址接入（FDMA）的移動通信系統。1211第一代移動通信網第一代移動通信網l概括起來第一代蜂窩移動通信網有以下缺點： 頻譜利用率低，容量有限； 制式太多，互不兼容，妨礙漫游，限制了用戶覆蓋面； 提供業務的種類受限制，不能傳送數據信息； 容易被竊聽； 不能與ISDN兼容。1222第二代移動通信網第二代移動通信網l第二代移動通信（2G）系統為數字蜂窩移動通信系統。l第二代移動通信系統最有
