配套型無紙記錄儀使用說明書

1、配套型無紙記錄儀NHR-6100R使用說明書一、產品介紹配套型無紙記錄儀NHR-6100R系列在設計上吸納了當今電腦結構思路：硬件上采用內帶快閃存儲器的新型微處理器，擴充了數據存儲區，顯示器采用3.5英寸128*64高分辯率點陣式白屏黑字液晶屏，軟件上引入中文WINDOWS的框架思路，并采用了數據壓縮技術。儀表全面采用了表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強，可靠性高。儀表可同時輸入3路萬能信號，輸入通道相互隔離，并具有報警控制、模擬變送、RS485/232通訊等輸出功能，是一款功能齊全的記錄儀表。二、技術參數測量輸入輸入信號電流：020mA、010mA、420mA、010mA開

2、方、420mA開方輸入阻抗：100輸入電流最大限制：30mA電壓：05V、15V、010V（特殊定制）、05V開方、15V開方、020 mV、0100mV輸入阻抗：500K熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2線性電阻：0400熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26輸出輸出信號模擬輸出：420mA（負載電阻480）、020mA（負載電阻480） 010mA（負載電阻960）、15V（負載電阻250K） 05V（負載電阻250K）、010V（負載電阻4K）（特殊定制）報警輸出：繼電器控制輸出AC220V/2A、DC24V/2A（阻

3、性負載）饋電輸出：DC24V±1，負載電流50mA通訊輸出：RS485/RS232通訊接口，波特率12009600bps可設置，采用標MODBUS RTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米。綜合參數測量精度0.2%FS±1d設定方式面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。顯示方式背光式3.5英寸128*64高分辨率點陣式白屏黑字液晶屏顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等記錄間隔1、2、4、6、15、30、60、120、240秒九檔可供選擇存儲長度

4、3天（間隔1秒時）720天（間隔240秒時）打印控制打印接口為RS-232C，可直接配接SP-A40SH系列串行打印機使用環境環境溫度：050；相對濕度：85%RH；避免強腐蝕氣體。工作電源AC 100240V（開關電源），50-60Hz； DC 2029V（開關電源）。功耗5W結構標準卡入式三、訂貨說明選型說明：NHR-61R-無紙記錄儀 輸入通道規格尺寸代號輸入通道代碼寬*高*深0102031路輸入2路輸入3路輸入ABC160*80*110mm（橫式）80*160*110mm（豎式）96*96*110mm（方式）報警輸出（備注1）供電電源代碼報警通道（繼電器接點輸出）代碼電壓范圍X1234

5、56無輸出1限報警2限報警3限報警4限報警5限報警6限報警ADAC/DC 100240V（AC/50-60Hz）DC 2029V附加功能（以下功能可全選，用“/”隔開，不選功能可省略變送輸出（備注1）通訊輸出代碼輸出通道代碼通訊接口（通訊協議）1231路變送輸出2路變送輸出3路變送輸出D1D2D3RS-485通訊接口（Modbus RTU）RS-232通訊接口（Modbus RTU）RS232C打印接口饋電輸出代碼饋電輸出（輸出電壓）1P2P1路饋電輸出2路饋電輸出如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。備注1：變送輸出與報警輸出可組合，變送輸出+報警輸出6：輸入信號類

6、型（訂貨時請在選型后備注信號類型）信號類型量程范圍信號類型量程范圍B4001800BA1-200.0600.0S-501600BA2-200.0600.0K-10013000400線性電阻-999999999E-10010000-20mV-999999999T-100.0400.00-100mV-999999999J-10012000-20mA-999999999R-5016000-10mA-999999999N-10013004-20mA-999999999F270020000-5V-999999999Wre3-25023001-5V-999999999Wre5-26023000-10V（特

7、殊定制）-999999999Cu50-50.0150.00-10mA開方-999999999Cu53-50.0150.04-20mA開方-999999999Cu100-50.0150.00-5V開方-999999999Pt100-200.0650.01-5V開方-999999999：輸出信號類型（訂貨時請在選型后備注信號類型）信號類型420mA15V010mA05V020mA010V（特殊定制）負載電阻RLRL480RL250KRL960RL250KRL480RL4K四、安裝1、安裝位置和氣候條件儀表的安裝應盡量遠離馬達、變壓器等有沖擊和震動及電磁干擾的場合。安裝儀表時盡量保持水平，請勿左右傾

8、斜。安裝位置的環境溫度應介于050之間，同時相對濕度不超過85%RH，且不易產生冷凝液、無腐蝕氣體或易燃氣體的場合。2、安裝尺寸（單位：mm）外型尺寸開孔尺寸儀表間最小間距尺寸類型寬高深XYWHA型16080110152+0.576+0.53834B型8016011076+0.5152+0.53438C型969611092+0.592+0.538383、儀表的安裝（1）在表盤上安裝儀表的方法按照不同儀表所需的開孔尺寸在盤面上開好對應尺寸的安裝孔，將密封圈套在儀表上，再將儀表嵌入到開好的安裝孔中，然后將面板安裝固定夾裝在盤面后面，卡在儀表上下兩面，向前推動這兩個固定夾，使儀表固定在盤面上，再剝掉

9、顯示屏上的保護膜即可（如果在同一表盤上安裝多臺儀表，應參考上圖中推薦的儀表間最小間距，以保證必要的散熱及裝卸空間）（2）從外殼中取出表芯的方法儀表的表芯可以從外殼中取出，其方法是將儀表前面板兩側的鎖扣向外側撥開，然后抓住儀表的前面板向外拔，即可使表芯與表殼分離。在回裝時，將表芯插入表殼后一定要推緊，并將鎖扣鎖緊，以保證安裝可靠。（3）安裝說明 電纜的選擇、儀表的安裝和電連接必須符合VD0100“1000V以下電路安裝的有關規定”或本地的有關規定 電連接必須由專業人員進行 負載電路應使用保險絲，以保護繼電器觸點在短路或電流超過繼電器最大容量時自動切斷電路 輸入、輸出和電源應單獨布線，同時相互之間

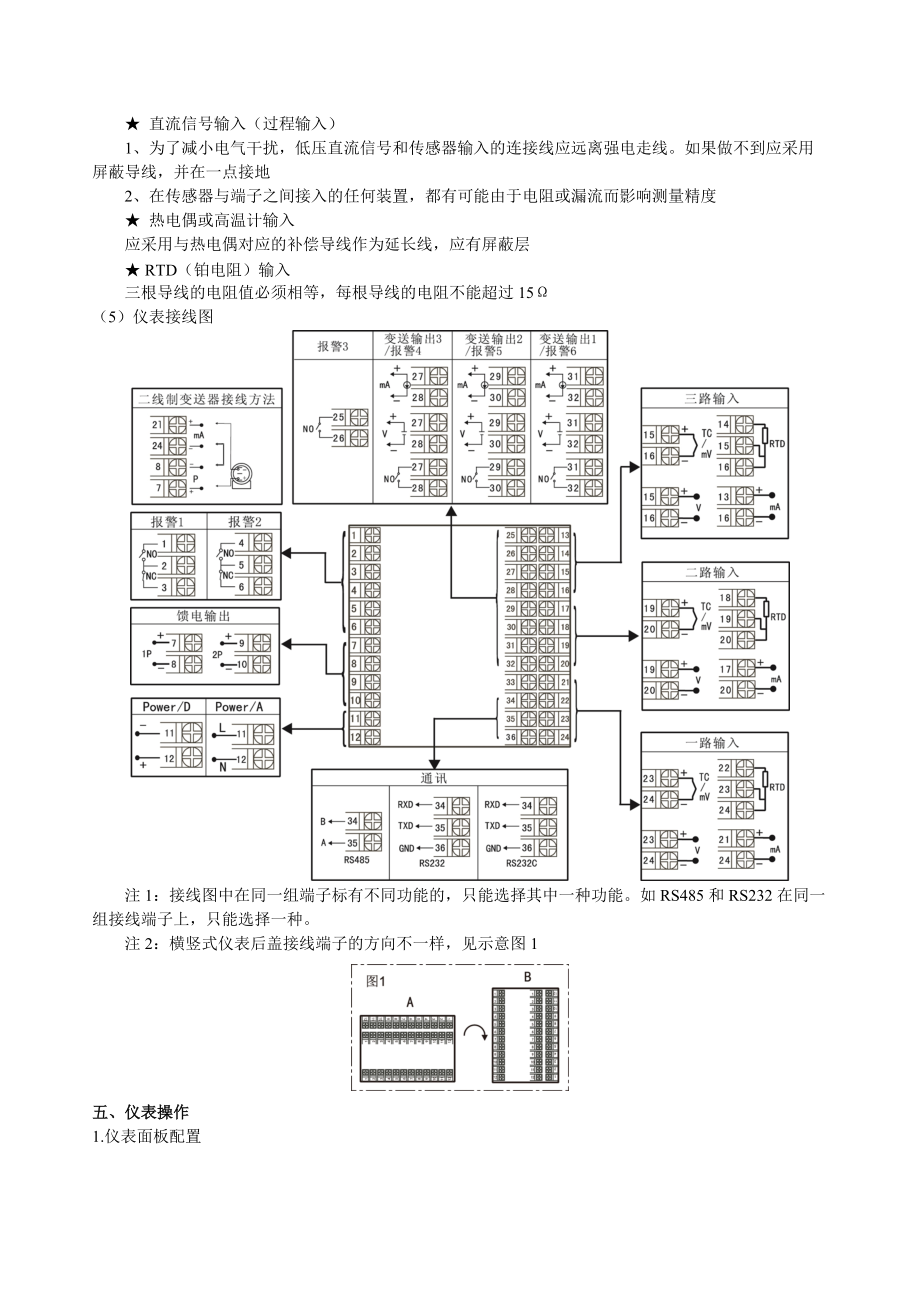

10、避免平行 在儀表的電源端子上不要連接任何其它負載 傳感器和通訊線應使用屏蔽絞線（4）儀表標準配線說明 直流信號輸入（過程輸入）1、為了減小電氣干擾，低壓直流信號和傳感器輸入的連接線應遠離強電走線。如果做不到應采用屏蔽導線，并在一點接地2、在傳感器與端子之間接入的任何裝置，都有可能由于電阻或漏流而影響測量精度 熱電偶或高溫計輸入應采用與熱電偶對應的補償導線作為延長線，應有屏蔽層 RTD（鉑電阻）輸入三根導線的電阻值必須相等，每根導線的電阻不能超過15（5）儀表接線圖注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。注2：橫豎

11、式儀表后蓋接線端子的方向不一樣，見示意圖1五、儀表操作1.儀表面板配置名稱內容操作鍵確認鍵選擇菜單時，用于確認菜單中的選擇項修改參數時，用于確認新設定的參數值畫面顯示時，配合“”鍵可進入組態菜單頁顯示歷史數據時，用于確認下一步要修改追憶時間設定參數時，配合“”鍵用于移動小數點的位置光標下移鍵選擇菜單時，用于光標下移修改參數時，用于減少光標指定處的數值測量顯示時，用于同一通道顯示畫面的翻頁修改追憶時間時，用于減少光標指定處的時間值光標上移鍵選擇菜單時，用于光標上移修改參數時，用于增加光標指定處的數值修改追憶時間時，用于增加光標指定處的時間值光標左移鍵選擇菜單時，用于光標左移設定參數時，用于光標左

12、移修改追憶時間時，用光標左移顯示歷史數據時，用于從當前時間向后搜索追憶時段向前搜索追憶時段過程中，用于停止搜索光標右移鍵選擇菜單時，用于光標右移設定參數時，用于光標右移修改追憶時間時，用光標右移追憶歷史數據時，用于從當前時間向前搜索追憶時段向后搜索追憶時段過程中，用于停止搜索測量顯示時，用于不同通道之間顯示畫面的切換設定結束時，用于進入測量顯示畫面在實時曲線畫面或歷史曲線畫面下，可修改曲線畫面的時標2.操作方法（1）儀表的上電在確定儀表接線無誤時，方可上電。開機時，系統將會用幾秒或幾分鐘左右的時間進行系統初始化及自檢，請耐心等待。（2）儀表開鎖 （3）參數設定（已開鎖） （4）顯示畫面操作b.

13、動態測量過程畫面說明：1）實時曲線畫面1：畫面時標02:08表示一屏畫面顯示的時間長度為2分鐘零8秒。 （m）如果時標為02:08表示一屏畫面顯示的時間長度為2小時零8分記錄間隔在15秒以上時，畫面時標的單位自動變?yōu)椋╤）2：按“”鍵，可依次改變畫面的時標，以擴展或壓縮要觀察的歷史數據曲線范圍。3：畫面中，標尺的比例會自動根據過程曲線的波動幅度而調整使得曲線顯示達到最佳狀態。4：畫面中的通道名稱，是由“系統”組態中的“路1名稱”，“路2名稱”，“路3名稱”的數值來定義其顯示的字符。5：在實時曲線畫面下可按“”鍵來切換到1路、2路或3路的實時曲線畫面。2）實時數據測量畫面按鍵由實時曲

14、線畫面轉到實時數據測量畫面再按F1鍵出現以下報警棒圖畫面1：以上的第一、二、三、四、五、六報警可根據用戶需要，根據組態菜單中報警選項設置所對應得報警觸點，可任意定義其中任何一個報警所對應（一、二、三）輸入通道中的任何一個通道，報警方式可任設上限或下限報警。2：表示繼電器動作（報警）；表示繼電器不動作（不報警）。3：在報警棒圖畫面下可按“”鍵來切換到1路、2路或3路的報警棒圖畫面。3）歷史追憶畫面按鍵由實時數據測量畫面轉到歷史記錄數據追憶畫面注：關于歷史數據追憶操作說明：（在顯示上圖畫面時）（1）按“”鍵，可從現畫面向前搜索已記錄的數據，再按“”鍵，則停止搜索。 按“”鍵，可從現畫面向后搜索已記

15、錄的數據，再按“”鍵，則停止搜索。（2）按“”鍵，可依次改變畫面的時標，以擴展或壓縮要觀察的歷史數據曲線范圍。（3）按“”鍵，可令光標移到右上角時間顯示區，利用“”和“”鍵移動光標，用“”和“”鍵，可減/增光標處的“年月日，時分秒”值按“”鍵確認可調出您所輸入日期的歷史曲線，以追憶需要的歷史數據曲線畫面。（4）歷史曲線與歷史數據的對應關系如下：歷史曲線與顯示屏右邊框的交點（5）在歷史記錄數據追憶畫面下可按“”鍵來切換“1路”、“2路”、“3路”的歷史畫面。4）數據打印畫面（打印機功能打開時有此畫面）按鍵由數據備份畫面轉到數據打印畫面1：手動打印系統組態打印機類型設為“AS”時，打印通道設定時間

16、范圍內的數據或曲線；按“”和“”，“”和“”鍵，修改光標處的“年月日，時分秒，類型，通道”值，修改好數值后，將光標移動到“打印”按“”鍵確認，儀表會顯示“printing”字樣，代表儀表開始打印數據或曲線。曲線打印格式如下：1路： 終止：10-07-24 10-00-00起始：10-07-24 09-58-00數據打印格式如下：1路： -通道名稱系統組態打印機類型設為“TS”時，打印當前時刻所有通道的數據；按“”和“”，“”和“”鍵，修改光標處的“年月日，時分秒，類型，通道”值，將打印類型改為“數據”，光標移動到“打印”按“”鍵確認，儀表會顯示“printing”字樣，代表儀表開始打印數據。打

17、印格式如下：-報警： -報警狀態 ：不報警 ：報警 3路：250 -第3路測量值2路：250 -第2路測量值1路：250 -第1路測量值時間：10-02-23 14-36-02 -日期、時間-2、定時打印在系統組態設置定時打印時間間隔，當時間測定等于間隔時間時，儀表將自動控制打印機進行定時打印，打印格式如上圖。3、報警打印系統組態報警組態功能開通時，有報警動作時，儀表將自動控制打印機進行報警打印 ，打印格式如上圖。儀表與串行打印機連接示意圖：注：儀表與打印機的波特率必須相同（設定儀表波特率請參見儀表二級參數的設定，設定打印機波特率請參見打印機說明書）。六、儀表參數說明：1)“通道”參數名稱設定

18、范圍說明出廠預置值輸入通道01第一輸入通道的通道號（不可修改）01輸入類型見輸入類型表輸入信號類型（見輸入信號類型表）420mA輸入單位見工程單位表顯示值的工程單位（見注1）濾波系數019單位秒0量程下限-999999999字量程下限值（小數點設置見注2）0量程上限-999999999字量程上限值（小數點設置見注2）1000棒圖下限-999999999字顯示下限值0棒圖上限-999999999字顯示上限值1000信號切除-25.0100.0小信號切除百分比值（見注2）-25.0輸入通道02第二輸入通道的通道號（不可修改）02輸入類型見輸入類型表輸入信號類型（見輸入信號類型表）420mA輸入單位

19、見工程單位表顯示值的工程單位（見注1）濾波系數019單位秒0量程下限-999999999字量程下限值（小數點設置見注2）0量程上限-999999999字量程上限值（小數點設置見注2）1000棒圖下限-999999999字顯示下限值0棒圖上限-999999999字顯示上限值1000信號切除-25.0100.0小信號切除百分比值（見注2）-25.0輸入通道03第三輸入通道的通道號（不可修改）03輸入類型見輸入類型表輸入信號類型（見輸入信號類型表）420mA輸入單位見工程單位表顯示值的工程單位（見注1）濾波系數019單位秒0量程下限-999999999字量程下限值（小數點設置見注2）0量程上限-99

20、9999999字量程上限值（小數點設置見注2）1000棒圖下限-999999999字顯示下限值0棒圖上限-999999999字顯示上限值1000信號切除-25.0100.0小信號切除百分比值（見注2）-25.0注1：工程量單位（如用戶需特殊單位時，在訂貨時需注明）。代碼0123456789101112單位KgfPaKPaMPammHgmmH2ObarKg/ht/hl/hm/hm³/h代碼13141516171819202122232425單位Nm³/hMJ/hGJ/hKg/mt/ml/mm/mm³/mN m³/mMJ/mGJ/mKg/st/s代碼2627

21、2829303132333435363738單位l/sm/sm³/sNm³/sMJ/sGJ/skgtLmm³N m³MJ代碼39404142434445464748單位GJVKVAKAKWHZ%PHmm注2：工程量顯示小數點設置：當設置量程時需要小數點顯示時，按“”加“”鍵小數點依次從右向左移動。當小數點移到右邊第一位時，儀表顯示帶一位小數點；小數點移到右邊第二位時，儀表顯示帶二位小數點。如量程上限設置為“1.0”，儀表顯示為“1.0”；量程上限設置為“1.00”，儀表顯示為“1.00”。只有先把量程上限的小數點設置好,量程下限的小數點就跟隨量程上限的小

22、數點。負量程設：在通道量程設置時將光標移至左邊第一位，按“”鍵，使顯示為“0”，再按一下“”鍵就會出現“-”號。注3：小信號切除功能：測量值（量程上限值量程下限值）×小信號百切除分比值+量程下限值，測量值顯示為量程下限值。（此功能只針對電壓、電流信號）2)“報警”參數名稱設定范圍說明出廠預置值報警通道01第一報警通道的通道號（不可修改）01輸入通道1第一通道2第二通道3第三通道該報警對應的輸入通道（13）01報警類型NO:無報警AL:通道下限報警AH:通道上限報警報警類型AH報警值-999999999字報警點設定值（見注4）50報警回差099999字報警點回差值（見注4）00報警通道

23、02第二報警通道的通道號（不可修改）02輸入通道13該報警對應的輸入通道（13）01報警類型（同上）報警類型AL報警值-999999999字報警點設定值（見注4）50報警回差099999字報警點回差值（見注4）0報警通道03第三報警通道的通道號（不可修改）03輸入通道13（同上）該報警對應的輸入通道（13）02報警類型（同上）報警類型AH報警值-999999999字報警點設定值（見注4）50報警回差099999字報警點回差值（見注4）0報警通道04第四報警通道的通道號（不可修改）04輸入通道13（同上）該報警對應的輸入通道（13）02報警類型（同上）報警類型AL報警值-999999999字報警

24、點設定值（見注4）50報警回差099999字報警點回差值（見注4）0報警通道05第五報警通道的通道號（不可修改）05輸入通道13（同上）該報警對應的輸入通道（13）03報警類型（同上）報警類型AH報警值-999999999字報警點設定值（見注4）50報警回差099999字報警點回差值（見注4）0報警通道06第六報警通道的通道號（不可修改）06輸入通道13（同上）該報警對應的輸入通道（13）03報警類型（同上）報警類型AL報警值-999999999字報警點設定值（見注4）50報警回差099999字報警點回差值（見注4）0注4：報警輸出方式：(本儀表控制輸出帶回差，以防止輸出繼電器在報警臨界點上下

25、波動時頻繁動作)。儀表輸出狀態如下:測量值由低上升時： 測量值由高下降時： 3)“輸出”參數名稱設定范圍說明出廠預置值輸出通道01第一輸出通道的通道號（不可修改）01輸入通道1 第一輸入通道2 第二輸入通道3 第三輸入通道該輸出對應的輸入通道（13）01輸出類型No：無輸出電流：020mA，010mA，420mA電壓：05V，15V，010V變送輸出的信號類型（特殊要求請另說明）420mA輸出下限-999999999字輸出值下限對應的顯示數值0輸出上限-999999999字輸出值上限對應的顯示數值1000輸出通道02第二輸出通道的通道號（不可修改）02輸入通道13（同上）該輸出對應的輸入通道（

26、13）01輸出類型（同上）變送輸出的信號類型（特殊要求請另說明）420mA輸出下限-999999999字輸出值下限對應的顯示數值0輸出上限-999999999字輸出值上限對應的顯示數值1000輸出通道03第三輸出通道的通道號（不可修改）03輸入通道13（同上）該輸出對應的輸入通道（13）01輸出類型（同上）變送輸出的信號類型（特殊要求請另說明）420mA輸出下限-999999999字輸出值下限對應的顯示數值0輸出上限-999999999字輸出值上限對應的顯示數值10004)“設定” ()：作為顯示記錄儀表，本項參數不開放,用戶在參數設置時可跳過。5)“控制” ()：作為顯示記錄儀表，本項參數不

27、開放,用戶在參數設置時可跳過。6)“補償” ()：作為顯示記錄儀表，本項參數不開放,用戶在參數設置時可跳過。7)“校對”參數名稱設定范圍說明出廠預置值輸入通道01要校對的輸入通道1（不可修改）01零點0.0001.999該通道的零點值0比例0.0001.999該通道增益比例值1輸入通道02要校對的輸入通道2（不可修改）02零點0.0001.999該通道的零點值0比例0.0001.999該通道增益比例值1輸入通道03要校對的輸入通道3（不可修改）03零點0.0001.999該通道的零點值0比例0.0001.999該通道增益比例值1輸出通道01要校對的輸出通道1（不可修改）01零點0.0001.999該通道的零點值
