波分常見問題

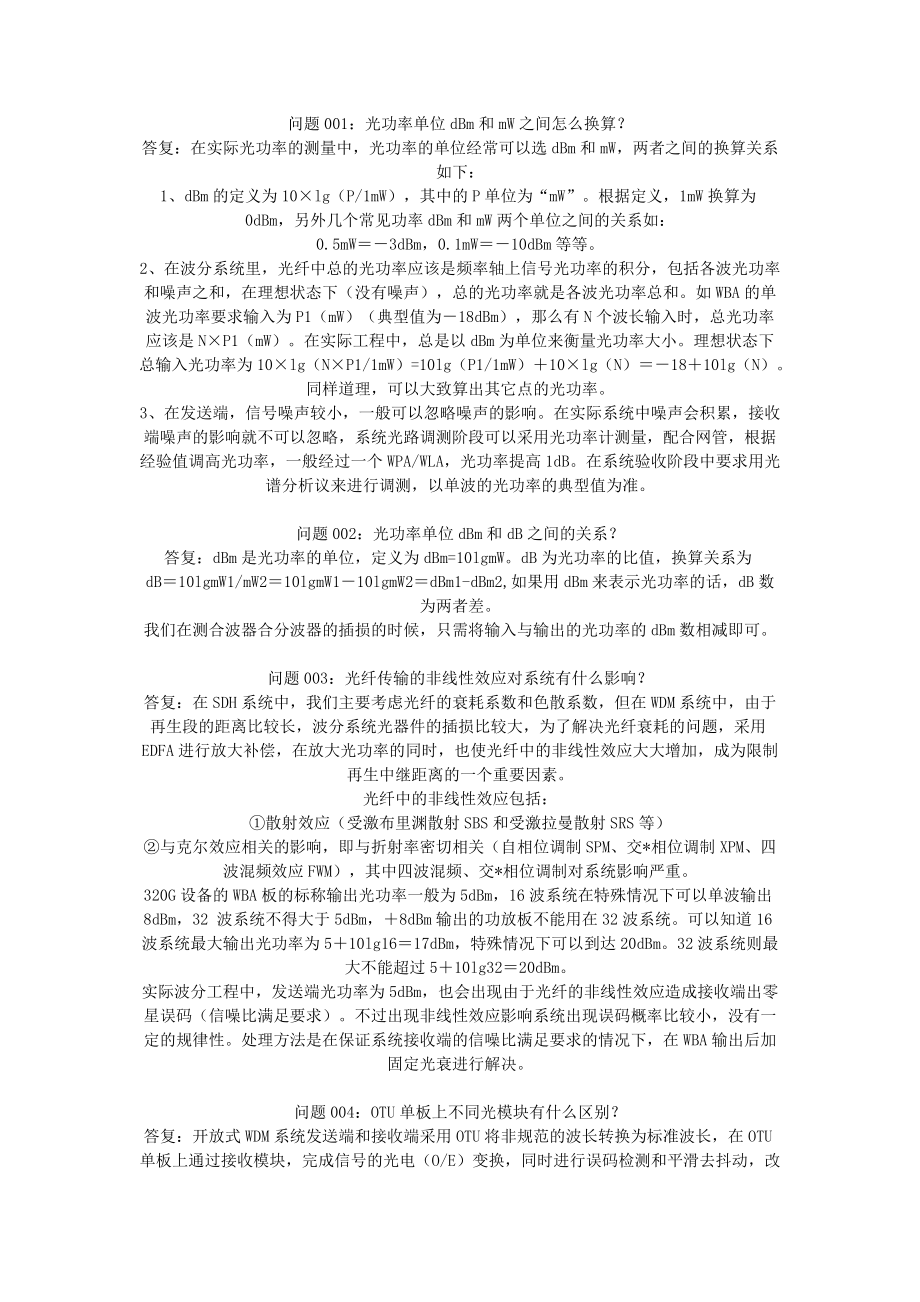

1、問題001：光功率單位dBm和mW之間怎么換算？答復：在實際光功率的測量中，光功率的單位經常可以選dBm和mW，兩者之間的換算關系如下：1、dBm的定義為10×lg（P/1mW），其中的P單位為“mW”。根據定義，1mW換算為0dBm，另外幾個常見功率dBm和mW兩個單位之間的關系如：0.5mW3dBm，0.1mW10dBm等等。2、在波分系統里，光纖中總的光功率應該是頻率軸上信號光功率的積分，包括各波光功率和噪聲之和，在理想狀態下（沒有噪聲），總的光功率就是各波光功率總和。如WBA的單波光功率要求輸入為P1（mW）（典型值為18dBm），那么有N個波長輸入時，總光功率應該是N

2、15;P1（mW）。在實際工程中，總是以dBm為單位來衡量光功率大小。理想狀態下總輸入光功率為10×lg（N×P1/1mW）=10lg（P1/1mW）10×lg（N）1810lg（N）。同樣道理，可以大致算出其它點的光功率。3、在發送端，信號噪聲較小，一般可以忽略噪聲的影響。在實際系統中噪聲會積累，接收端噪聲的影響就不可以忽略，系統光路調測階段可以采用光功率計測量，配合網管，根據經驗值調高光功率，一般經過一個WPA/WLA，光功率提高1dB。在系統驗收階段中要求用光譜分析議來進行調測，以單波的光功率的典型值為準。問題002：光功率單位dBm和dB之間的關系？答復：

3、dBm是光功率的單位，定義為dBm=10lgmW。dB為光功率的比值，換算關系為dB10lgmW1/mW210lgmW110lgmW2dBm1-dBm2,如果用dBm來表示光功率的話，dB數為兩者差。我們?cè)跍y(cè)合波器合分波器的插損的時候，只需將輸入與輸出的光功率的dBm數相減即可。問題003：光纖傳輸?shù)姆蔷€性效應對系統有什么影響？答復：在SDH系統中，我們主要考慮光纖的衰耗系數和色散系數，但在WDM系統中，由于再生段的距離比較長，波分系統光器件的插損比較大，為了解決光纖衰耗的問題，采用EDFA進行放大補償，在放大光功率的同時，也使光纖中的非線性效應大大增加，成為限制再生中繼距離的一個重要因素。光

4、纖中的非線性效應包括：散射效應（受激布里淵散射SBS和受激拉曼散射SRS等）與克爾效應相關的影響，即與折射率密切相關（自相位調制SPM、交*相位調制XPM、四波混頻效應FWM），其中四波混頻、交*相位調制對系統影響嚴重。320G設備的WBA板的標稱輸出光功率一般為5dBm，16波系統在特殊情況下可以單波輸出8dBm，32 波系統不得大于5dBm，8dBm輸出的功放板不能用在32波系統。可以知道16波系統最大輸出光功率為510lg1617dBm，特殊情況下可以到達20dBm。32波系統則最大不能超過510lg3220dBm。實際波分工程中，發送端光功率為5dBm，也會出現由于光纖的非線性效應造成

5、接收端出零星誤碼（信噪比滿足要求）。不過出現非線性效應影響系統出現誤碼概率比較小，沒有一定的規律性。處理方法是在保證系統接收端的信噪比滿足要求的情況下，在WBA輸出后加固定光衰進行解決。問題004：OTU單板上不同光模塊有什么區別？答復：開放式WDM系統發送端和接收端采用OTU將非規范的波長轉換為標準波長，在OTU單板上通過接收模塊，完成信號的光電（O/E）變換，同時進行誤碼檢測和平滑去抖動，改善接收信號的質量；發送模塊完成電光（E/O）轉換過程，滿足發送端信號的要求。通過OTU單板可以將誤碼定位在是DWDM傳送過程產生還是客戶側的原因。發光模塊有三種，一種為OTL，主要用在DWDM側，OTL

6、是電吸收調制發送模塊，傳送的距離比較長，有640Km和360Km兩種型號。一種為OTK， OTK是直調式發送模塊，由于啁啾比較大，只在距離比較短的組網種應用，如果用戶要求客戶端也采用標準波長的信號，這時一般OTK的模塊。另一種為OTH，主要用在客戶側，RWC的發模塊采用的就是OTH模塊。收光模塊即光電檢測器，有兩種，一種為光電二極（PIN）管，主要用在端站間短距離的傳輸，其接收靈敏度偏低，一般為-21dBm，但過載點高，過載點在0dBm左右，實際測試結果為+4dBm左右；另一種為雪崩光電二極管（APD），其接收靈敏度偏高，一般為-28dBm，實際測試結果可達-31dBm左右，但過載點低，過載點

7、在-9dBm左右，主要用在長距離傳輸中。問題005：功放板的輸入光功率范圍怎么測量？答復：32波和16波功放板的輸入輸出范圍在國標里都是不要求的，但在驗收測試的時候，如果局方要求對該指標進行測試我們可以測試給用戶看，功放板輸入功率范圍的指標最好與廠驗時定的指標一致。市場技術指導書里16波WBA板指標一般為206dBm，WPA指標為2813dBm;32波WBA板為203dBm，WPA為2810dBm；正常的測量方法是將32波的業務配滿，調節輸入點的光功率，調整輸入功率在上述指標范圍內，滿足功放板的增益在指標規定的范圍內（2025dB）變化就算合格。現場一般無法將所有的通道配滿，這時我們可以調節單

8、波的光功率來代替滿波進行測量。 問題006：320G設備對接入業務的類型和容量有什么要求?答復：通過波長轉換技術， 320G設備目前可以接入132路的STM-64、STM-16、STM-4的SDH光信號，也可接入千兆比特速率的IP數據業務等光信號，在實際使用中，這些業務信號都是混合傳輸?shù)摹２煌瑥S家的光設備，只要是滿足ITU-T G.957光接口規范的信號或IEE802.3標準的千兆比特速率的IP數據業務，都可以接入我司OptiX BWS 320G的波分設備。問題007：功放板拉手條上條形碼附加信息有什么意義？答復：OptiX BWS 320G系統的功放板WPA/WBA/WLA有多個種類，使用在

9、不同的場合。為便于現場調測和設備維護。生產部門在功放板的拉手條的條形碼上附加了單板的調測信息。舉一個例子： 某WPA在拉手條上有如此描述“SS75WPA03-W32G14I-18”，SS75WPA03為單板名稱；W32表示用于32波系統；G14表示信號可獲得14dB的增益；I-18表示單波輸入光功率為18dBm。可見，通過拉手條描述，現場調測以及維護中，可以非常方便定位該WPA單板是否正常工作。WBA/WLA同樣有類似條形碼描述。問題008：320G系統的功放板與80G和40G的區別？答復：用于16×2.5G和32×2.5G的WPA/WBA/WLA基本上都不能用在32

10、15;10G系統中，32×10G系統用了兩種WBA，分別為WBA02和WBA04。WBA02就是32×2.5G系統的WBA，在32×10G系統中，只能用在合波之后，很少用在分波之前。分波之前或者OLA站點都使用“WPA+WBA”方式，這種方式下的WBA就是WBA04，而WPA可以是WPA03或者WPA04。WBA02的GFF（增益平坦濾波器）用于調節自身，而WBA04需要和WPA03/04配合才有完整的GFF功能。所以，在320G系統收端WPA03/04WBA04組合（部分訂單也采用WPA02），WPA03的增益為14dB，WPA04的增益為20dB,WPA02的

11、增益為23dB，調測的時候一定要分別處理。問題009：在現場調測中，是否可以用OTU的強制發光來調測？答復：不可以。OTU單板在沒有輸入光的時候激光器是自動關斷的，用ptp命令可以讓OTU單板激光器打開，強制激光器發光，但我們不用來進行調測。OTU單在強制發光的輸出光功率比有輸入信號的時候輸出光功率要低13dB，且輸出不穩定。這樣調測后與上業務的實際情況不一致，上業務后必需重新調整光功率。而且在調測的時候，部分單板可能會報RLOS和RLOF告警。不好判斷告警是什么原因。建議給所有發端OTU提供輸入信號來進行調試。信號源可以是實際的業務，也可以是SDH儀表所發出的信號。如果SDH設備所提供的輸入

12、信號數量小于實際配置的發端OTU數量，可在對端OTM采用環回本端再給其它發端OTU的方式進行調試，或者把送給OTU的信號通過分路器分成多個信號再送給發端OTU的方式進行調試。問題010：耦合型合波器波長端口不區分波長，端口與波長是否可以不對應？答復：不可以，耦合型合波器是利用3dB耦合器經過多級級聯起來的，16波為4級級連，32波為5級級連，而每一級級連耦合的損耗為3dB，再加上附加損耗，16波耦合器總的損耗要大于12dB，32波耦合器總的插入損耗要大于16dB。耦合型合波器由于采用耦合技術，它只是將各個通道波長的功率簡單地平均分配耦合到同一根光纖中，通道對波長不敏感，所以對于耦合型的合波板不

13、需要測試隔離度、中心波長、通道帶寬等特性。而AWG型合波板采用陣列波導光柵技術，它的插入損耗一般要小于10dB。耦合型合波器的缺點是插損比較大，但由于價格便宜，目前使用比較多。由于輸入端口對波長不敏感，不具有光路可逆的性能，所以它不能用作分波器。原理上各輸入端口與波長可以不一一對應，早期的工程為了調測的方便，做法是第一期工程只上一波業務的時候，一般將耦合型合波器面板上的信號尾纖（不區分波長）都接入第1口。為了維護和以后擴容的方便，要求開局和維護的時候端口與波長必需對應起來。問題011：波分設備的備件怎么進行儲備？答復：無源光器件單板如M16、D16、 SCA、MS2、MR2板，單板損壞率低，不

14、需要備件。溫控型的M32、D32板價格昂貴，因此備件最多只能儲備一塊。不影響業務的OHP板，SC1/SC2,SCC板可以不儲備備件，待網上運行損壞后在申請單板替換。對于發端波長轉換板(TWC、TWB、TWF、LWC、LWE)，備一波網上沒有波長做備板。一旦網上波長轉換板出現問題，本站換備板，對端站調纖，壞板送回公司維修。收端波長轉換板根據模塊類型，分別儲備一塊。WBA、WPA、WLA板原則上不同增益的單板備1塊，且要考慮單板的替代關系(若高、低版本網上同時存在，則只儲備高版本作為備件；如同一版本功能有所不同，則只儲備功能較強的單板作為備件)。問題012：?jiǎn)卫w雙向和雙纖雙向有什么不同？答復：我司

15、目前的波分設備采用雙纖雙向方式傳輸，目前暫不提供單纖雙向的傳輸方式（即使用一根光纖傳輸雙向業務）。單纖雙向傳輸?shù)闹饕獌?yōu)勢是節省光纖，由于單纖雙向?qū)τ谄骷囊蟊容^高，價格比雙纖雙向要高出很多。同時單纖雙向系統的成本高：要比雙纖多出一些光器件，比如環行器等。同樣容量情況下成本高，同樣容量下也不省光纖，比如單纖雙向320G實際上只相當于雙纖雙向的160G；系統不穩定，多了一些器件；另外由于單纖雙向，所以對反射比較敏感。問題013：不同的儀表測量OSNR（信噪比）的值在MPI-S點為什么會不一樣，而在MPI-R點則差不多？答復：光信噪比的定義為信號與噪聲的功率之比。OTU發出的光，質量很好，噪聲非常

16、小，這樣，測量的光信噪比很高。而光譜分析儀對小信號的測量精度并不高，不同光譜分析儀差異也大，所以用不同光譜分析儀測量同一OTU的光信噪比差別會很大。在系統的MPI-R點，光信號經過了EDFA的多級放大，積累了大量噪聲，光信噪比下降非常明顯。這時光譜儀的測量精度大大提高，用兩塊光譜分析儀測量的光信噪比就非常接近了。問題014：功放板在沒有輸入信號的時候，輸出為什么有光？答復：一般功放板輸入會分出部分光用于光電PIN管檢查上報輸入光功率，如果輸入低于門限，WBA輸入為25dBm左右，WPA輸入為28dBm左右時，單板會認為輸入無光，相應的輸出激光器會啟動APR功能，輸出激光器會自動減少輸出功率，避

17、免激光器損壞和對人眼造成傷害，但不是完全關掉激光器，會有部分光輸出，光功率大約為30dB左右，根據單板內結構的不同而有不同，這部分輸出光沒有任何意義，我們一般不考慮。如果組網較近，沒有光輸入時，該輸出光功率還在下一站接收功放板輸入功率的范圍內，功放板指示燈運行正常，單板不會產生告警。在320G中，這種情況很少，我們一般不考慮。問題015：1310nm的固定光衰能用在波分設備中嗎？答復：目前在設備維護和開局中使用高回?fù)p固定光衰的外形和法蘭盤的形狀差不多，不同的地方是光衰的一個角上有一紅色的標識，光衰上標識了光衰的衰減量和波長信息。一般波長信息有兩種，一種為1310nm，另一種為1550nm。該光

18、衰對波長并沒有選擇作用，只是表示在衰減量是在相應的波長窗口比較準，如果波長信息為1310nm的光衰用在320G系統中，實際光衰比衰減量要稍小一點，誤差在1dB內，對信號沒有任何影響問題017：測試光纖一般要測試什么指標？答復：光纖指標需要考慮:衰減和偏振模式色散（PMD），其中衰減可以通過光功率計進行測試。 PMD則需要測試光纖的儀表進行測試。PMD主要是由光纖本身的非圓對稱性進導致的，它是一個統計的概念。在工程設計中，對運行比較久的光纖一般要求用戶給出光纜實測出的PMD系數，單位為ps/(Km)1/2,一般G.652光纖的PMD是0.5 ps/(Km)1/2 。 對于2.5G系統,要求整段光

19、纖的PMD小于40ps,而10G系統要求小于10ps.對于正常的G.652光纖,達到10ps的光纖長度是400km,40ps是6400km 。 問題018：功放板的增益為什么不是標稱值？答復：有以下幾個因素：噪聲的影響：信號經過功放板放大后，會引入ASE噪聲，由于噪聲的積累效應，收端的信號中有很多的噪聲成分，用光功率測試的時候，會將噪聲的功率也包括在內，這樣輸出與輸入的功率差就稍大于增益。如果用光譜分析儀來測試，結果就很準確了。也可以用本站儀表輸出信號做光源進行測量，這樣誤差會小一些。波長的影響：功放板的增益在頻域上不是一條曲線，不同的波長信號經過功放板的增益不一樣，國標規定差異在1dB內。功

20、率范圍的影響：不同的輸入功率信號增益不同，大信號輸入與小信號輸入增益不一致，范圍為20dB25dB。問題019：調測的時候能否用SC1/SC2的輸出光做光源接入OTU進行光路調測？答復：不可以。實際接入SC1的輸出信號后，如TWC會出現LOS告警，我們知道OTU是波長轉換單元，主要作用是把非標準的波長轉換為標準的定波長信號。它將信號進行光電轉換，具有監控B1字節和插入J0字節的功能，但是它是對STM-16的信號進行轉換。對STM-1、STM-4、STM-64等不是STM-16信號不能識別，而SC1輸出的是一個2M bit/s的光信號，當然也不能識別，所以有LOS告警。不同速率的信號必需接入不同

21、信號的OTU。問題020：波長轉換板上的撥碼開關的作用？答復：目前我們的激光器還沒有做到通過網管或者命令行對波長進行控制的功能，我們?cè)诰W(wǎng)管上查詢OTU單板的波長信息是通過OTU單板上的硬件撥碼開關，根據激光器的波長進行設置的，而OTU的波長是由光發送模塊上的激光器所決定的。我們可以在網管上查看這個單板的波長。如果激光器為第一波，撥碼開關就應該設置為第一波。如果設置為第二波，那么實際發出的還是第一波，只是我們從網管上都到的數據顯示為第二波。 實際開局的時候我們要檢查一下?lián)艽a開關是否設置正確。否則會出現網管上查詢的波長信息與實際的波長不一致的情況。 OTU采用接收模塊是PIN還是APD，也是通過設

22、置不同的撥碼開關來識別的，我們可以重單板的開局指導書上查到相應撥碼開關的設置信息。 問題021：G.655光纖有什么優點？答復：目前國內鋪設的大部分都是G.652光纖，它的色散系數為17ps/nm.Km,比較大，而且光信號速率越高，色散的影響也越大，限制了再生段的距離，我們希望光纖的色散系數小一些。G.653光纖在1550nm窗口色散為“零”，G.653光纖非常適合傳送高速率的TDM信號，比如STM-64、STM-256信號。但G.653不適合在波分系統中，多個波長很容易產生四波混頻效應，限制G.653上傳輸DWDM信號。G.655光纖色散比較小，為6ps/nm.Km，衰耗系數與G.652光纖

23、相差無幾，有效抑制了四波混頻效應，所以它是最適合于DWDM系統使用的光纖了。問題022：怎樣進行色散補償？答復：10G的信號在G.652光纖上傳輸時需要進行色散補償，如果在G.655光纖上傳輸距離超過了100Km也需要進行補償，如果采用STM-64，STM-16，STM-4信號進行混傳，必需按照STM-64信號進行色散補償。 10GOTU色散容限為800ps/nm，在G.652光纖上無補償色散傳輸距離為30Km，超過30Km必需加色散補償模塊。色散補償公式如下：色散受限距離=(色散容限/色散系數)+DCM補償-(1030)Km色散補償?shù)脑瓌t是色散補償后必需留有1030Km余量，要求補償后系統中

24、任何使用波長的剩余色散量不應超過光源的色散容限。目前發貨有4種不同規格的色散補償模塊，分別可以補償20Km，40Km，60Km，80Km的色散距離，使用時靈活配置，最好是補償?shù)缴⑷菹拚?fù)交替。問題023：開放式、半開放式、集成式系統的區別？答復：波分系統使用的信號必需是標準波長的信號。一般的SDH的光口不滿足這一要求，需要一個波長轉換單元(OTU)。一般來說，在發送端使用了OTU，將非標準波長轉換為標準波長，在接收端在把信號還原的應用形式，就是開放式應用。如果上波分的信號提供的光口本身滿足G.692信號，那么不要這個光轉換單元就可以使用了。這個時候，就是集成式應用。有的時候，在發送端，使用了

25、轉換單元，在接收端沒有使用，這個時候就是半開放式應用。對我們的W32系統來說，使用了TWC和RWC的系統，就是開放式系統；TWC和RWC都沒有使用的系統就是集成式系統；使用了TWC沒有使用RWC的系統，就是半開放式系統。問題024：前向糾錯（FEC）功能提高了系統的信噪比嗎？答復：沒有提高信噪比。前向糾錯不可能提高系統接收端的信噪比，只是降低了系統對信噪比的要求。如：LWC單板具有FEC功能，關閉FEC功能與打開FEC功能相比，系統對信噪比的要求從20dB下降到14dB，提高6dB，試驗結果表明FEC功能的主要作用是降低了系統對信噪比的要求，使系統可工作于比較惡劣的環境和組網中。在10G系統中

26、，必需采用加有FEC功能的OTU，在2.5G系統中，在距離較長和線路衰減較大情況下，為保證系統能正常穩定運行，也采用帶有FEC功能的OTU。問題025：帶內FEC、帶外FEC兩者區別是什么？答復：SDH信號幀結構是標準的STM-1的標準幀結構通過間插復用的方式形成的。帶內FEC，使用了標準幀內空閑字節做糾錯字節，信號速率沒有變，頻寬的利用率提高了，北電的10G波長轉換板就采用了帶內FEC，但帶內的FEC功能對信噪比需求改善有限，只能改善3dB。帶外FEC，是在原來幀結構外通過數字包封技術加入了糾錯字節，信號的速率增大。我司的LWC(2.5Gb/s>2.67Gb/s)、TWF/RWF/TR

27、F (10Gb/s>10.67Gb/s)就采用了帶外FEC。注意一點是收發必需同時都有FEC功能，否則收端會出現RLOS。10G的OTU都帶有FEC功能，但2.5G的LWC單板的FEC功能可以通過軟件切換，開局的時候?qū)W4撥碼開關的前兩位設置為00，缺省設置為FEC模式，上電后可以通過PTP命令切換FEC的工作模式，但不能在線進行操作，目前不要求對FEC模式進行操作。硬件掉電后，F(xiàn)EC模式會恢復。 問題026：現場尾纖上標簽怎么做？答復：現場需要連纖主要有：1、機柜間尾纖，包括監控信道，MS2連接，穿通波長，主從機柜間相應波長尾纖。2、客戶端尾纖，標簽內容如下：3、 線路側尾纖，標簽內
