集裝箱式一體式 MBR 裝置

1、一體式MBR裝置設備清單集裝箱式一體式 MBR 裝置1. 工藝流程及說明圖一：工藝流程圖集裝箱式一體化MBR 裝置是一種以膜生物反應器為主處理工藝的一體化污水處理回用裝置，集污水處理和回用功能為一體。污水流經格柵或毛發過濾器（機械格柵或人工格柵），柵條間隙為13mm，去除大顆粒的懸浮物及雜質后流入污水調節池內，在調節池內進行水質、水量調節，由污水提升泵將污水提升至缺氧池，經缺氧池水解酸化后，流入MBR 生化處理系統。整個生化處理系統由前端處理及反應池組成，根據進水水質和出水要求，決定是否需要及設計前端處理池。反應池內裝填中空纖維膜膜，構成MBR-好氧的運行模式。MBR 反應池出水可直接進入回用

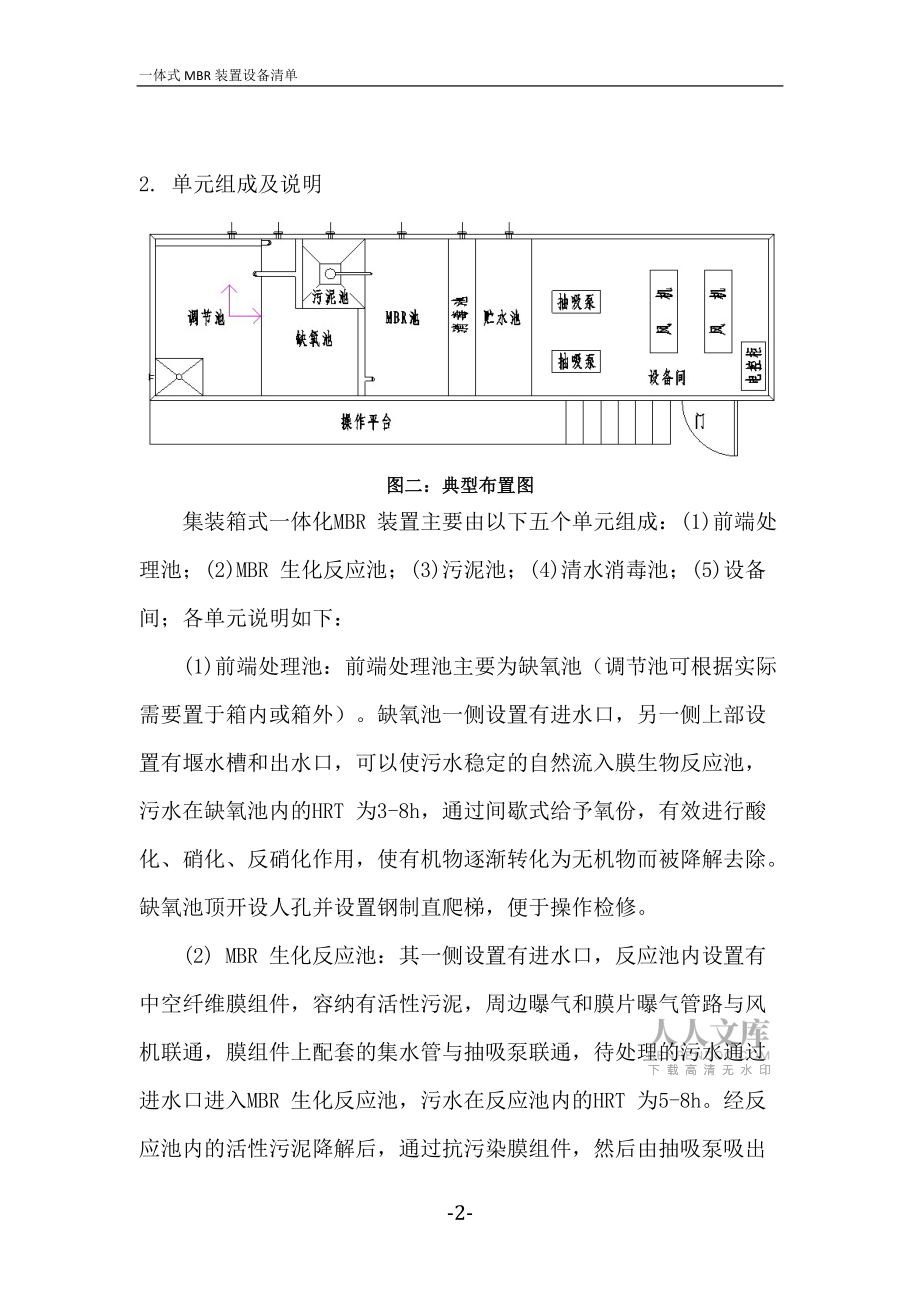

2、水池，采用紫外線或二氧化氯進行消毒，各項水質指標達標后，排放或打入中水管網進行回用。2. 單元組成及說明圖二：典型布置圖集裝箱式一體化MBR 裝置主要由以下五個單元組成：(1)前端處理池；(2)MBR 生化反應池；(3)污泥池；(4)清水消毒池；(5)設備間；各單元說明如下：(1)前端處理池：前端處理池主要為缺氧池（調節池可根據實際需要置于箱內或箱外）。缺氧池一側設置有進水口，另一側上部設置有堰水槽和出水口，可以使污水穩定的自然流入膜生物反應池，污水在缺氧池內的HRT 為3-8h，通過間歇式給予氧份，有效進行酸化、硝化、反硝化作用，使有機物逐漸轉化為無機物而被降解去除。缺氧池頂開設人孔并設置鋼

3、制直爬梯，便于操作檢修。(2) MBR 生化反應池：其一側設置有進水口，反應池內設置有中空纖維膜組件，容納有活性污泥，周邊曝氣和膜片曝氣管路與風機聯通，膜組件上配套的集水管與抽吸泵聯通，待處理的污水通過進水口進入MBR 生化反應池，污水在反應池內的HRT 為5-8h。經反應池內的活性污泥降解后，通過抗污染膜組件，然后由抽吸泵吸出進入清水消毒池。反應池內還設置有污泥提升泵，可以把多余污泥提升到污泥池內；反應池上部開有溢流口，可以使污水自流到調節池；下部一側開排空口，便于池內結構維護、清理。(3)污泥池：污泥池底部設置集泥斗，并設置集泥管，便于污泥集中，上部設堰水槽以利于上清液回流至MBR 池，底

4、部開有排泥口，可依靠靜壓自動排泥，也可設置污泥泵排泥。(4)清水消毒池：清水消毒池上部設有溢流排水口，消毒池的消毒措施采用二氧化氯或紫外線，使水質進一步得到凈化。(5)設備間：設備操作間內置風機兩臺，兩臺風機運行12h 自動切換一次，風機設有消音減震措施；設備間四周墻壁和通風口裝有吸音防震材料；抽吸泵兩臺；消毒裝置一套；可根據實際要求，確定是否設置遠程變頻供水系統(所述變頻供水系統包括：供水泵、衡壓罐等)；PLC 控制柜一臺，照明系統；設備間前端開一扇門，頂部設有防雨進氣口和通風對流裝置。以上單元集成設置在一箱體內，由電控柜PLC 自動控制各動力設備的運行。3. 產品特點 本裝置具有集裝式的功

5、能：將缺氧池、MBR 生物反應池、污泥池、清水池和設備操作間集成在一個大的箱體內，結構緊湊，流程簡潔，占地面積小（只有傳統工藝的1/3-1/2）、增量擴容方便，自動化程度高，操作維修簡便，且可隨時隨地移動，即可以將本裝置直接運至處理目標所在地，直接規?；M行處理，而無需進行二次施工。 集污水處理和凈水工藝流程于同一裝置，可淺埋于地下也可放置在地表；處理基本無污泥產生，對周圍環境無影響；運行效果好、可靠性高、出水水質穩定、運行費用較少。 處理城市污水時，耐沖擊負荷、對污染物去除效率高、硝化能力強，可同時進行硝化、反硝化，兼具脫氮除磷的功能，非常適合處理城市污水、分散式污水，出水可以回用也可以直接

6、達標排放，能夠滿足不同用戶的不同水質的需求。 膜生物反應池的曝氣管路分為兩路，一路對周邊活性污泥進行曝氣，另一路對膜組件的膜片進行曝氣。其優點為通過對膜片曝氣產生的沖刷力使膜片相互拍打，這樣可以抖落附在膜孔表面的污泥，使膜通量大大提高延長了膜的使用壽命，從而降低了運行成本。4. 用途及適用范圍用途：原有污水處理廠、自來水廠的升級、改造市政污水處理廠、自來水廠的新建純水生產預處理中水回用適用范圍：賓館、飯店、小區的生活污水處理回用工礦企業、偏遠農村、哨所、旅游景區的生活污水回用。與生活污水性質類似的各種工業廢水（醫院廢水、醫藥廢水、洗滌廢水、食品廢水、卷煙廢水等）表一：一體化MBR 處理效果項目

7、進水水質出水水質BOD5（mg/L）預處理后可生化性BOD5：CODcr 0.310CODcr（mg/L）50濁度（NTU）1SS（mg/L）5PH695. 一體式 MBR 裝置設備清單表二：5m3/h 一體式MBR 裝置設備清單序號名稱規格單位數量備注1調節池30m3座1可置于箱內或箱外2潛污泵Q=6m3/h，H=5m臺1可置于箱內或箱外3毛發過濾器Q=5m3/h臺1可置于箱內或箱外4缺氧池15m3座1根據需要設置5MBR 反應池25m3座16MBR 膜組件KF-MBR-12PVC片367自吸泵Q=6m3/h，H=5m，吸程：8m臺2可兼反洗用8污泥泵Q=2m3/h，H=5m臺1離心泵9風機

8、Q=2.91m3/min，P=34.3Kpa臺210清水池10m3座111中水回用泵Q=6m3/h，H=5m，離心泵臺2根據需要設置12轉子流量計0-10m3/h臺213浮球液位開關臺214電接點壓力表0-0.1Mpa塊215壓力表0-0.6Mpa塊616濁度儀0-50NTU臺1根據需要設置17閥門及管道套118電氣系統套119PLC 控制系統套120設備集成箱12m×2.4m×2.5m臺1估算合計表三：10m3/h 一體式MBR 裝置設備清單序號名稱規格單位數量備注1調節池60m3座1置于箱外2潛污泵Q=12m3/h，H=5m臺1置于箱外3毛發過濾器Q=10m3/h臺1可

9、置于箱內或箱外4缺氧池25m3座1根據需要設置5MBR 反應池50m3座16MBR 膜組件KF-MBR-12PVC片727自吸泵Q=12m3/h，H=5m，吸程：8m臺2可兼反洗用8污泥泵Q=3m3/h，H=5m臺1離心泵9風機Q=5.9m3/min，P=34.3Kpa臺210清水池20m3座111中水回用泵Q=12m3/h，H=5m，離心泵臺2根據需要設置12轉子流量計0-15m3/h臺213浮球液位開關臺214電接點壓力表0-0.1Mpa塊215壓力表0-0.6Mpa塊616濁度儀0-50NTU臺1根據需要設置17閥門及管道套118電氣系統套119PLC 控制系統套120設備集成箱15m×2.4m×2.5m臺1估算合計6. 控制說明1、調節池提升泵一用一備。由調節池液位開關控制，高低位自動限位啟動，高液位兩泵運行，低液位停泵，正常液位一臺泵運行，工作12h 自動切換；2、污泥泵一臺，手動控制；3、抽吸泵一用一備。由MBR 生化池液位開關控制，高液位正常運行，超液位自然溢流，低液位停止運行；正常情況以開8min 停2min 的規律運行，工作12h 自動切換；4、風機一用一備，正常情況下，風機為連續運行狀態，為延長使用壽命，二臺交替使用，工作12h 自動切換；如果設置缺氧池，缺氧池供氣為間歇式曝氣，由電磁閥控制，每4h 供氣一次，每次10min。5、如
