TH-150系列智能中流量微粒采樣器作業指導書

1、TH-150 系列智能中流量微粒采樣器作業指導書一、采樣器操作的環境1 .環境溫度：-35-45C2 .相對濕度：3090%3 .大氣壓：86108kPa4 .供電電源（220+22）V,頻率：50Hz一.采樣前的準備1. 1采樣頭的安裝1.1.1采樣頭的構件TSP采樣頭由風罩、入口欄座、濾膜壓蓋、濾膜、網板、密封墊、濾膜托座七部件組成。1.1.2采樣頭的安裝1.將干凈濾膜放入玻璃干燥塔內，在常溫下干燥24小時后稱初重，編號備用。2.將密封墊放入濾膜托座的內環中，再將網板錐形面向上放在密封墊上，然后取一片準備好的干凈濾膜以毛面向上放在網板上，最后蓋上濾膜壓蓋3.開箱時風罩和入口欄座已經安裝好了

2、。4.通過螺紋可將步驟2,3所述部件組裝在一起，形成完整的采樣頭。1.1.3采樣頭和儀器的連接采樣頭通過切割器連桿和儀器連接注意：采樣頭與采樣器連接前，請取下采樣器頂端采樣孔上的防塵蓋。采樣完成后，請務必將防塵蓋蓋在采樣孔上，以免灰塵進入抽氣泵，對其造成不必要的損壞，影響其使用壽命。1.2氣體采樣連接方式緩沖干燥瓶打開干燥瓶的蓋子裝入已處理好的干燥硅膠。采樣吸收瓶準備25ml棕色瓶，因為氮氧化物需要避光保存。采樣瓶中裝有氮氧化物的吸收液（如鹽酸蔡乙二胺溶液）。采樣前用移液管將吸收液從采樣瓶出氣口裝入采樣瓶中。采集二氧化硫用透明采集瓶，吸收液可以選用鹽酸副玫瑰苯胺。注意：不同容量的采樣瓶外觀不一

3、樣。氣路連接采樣瓶的出氣口和緩沖干燥瓶的進氣口相連，緩沖干燥瓶的出氣口和儀器上對應氣路的進氣嘴相連。連接均采用6X洞透明硅膠管。采樣器兩側均有兩個掛鉤和采樣瓶架側面的兩個孔是相對應的，采樣瓶架可以掛在采樣器側面。樣氣通過采樣瓶的進氣口被吸收液吸收。若氣路接反了，將導致吸收液被倒吸入負壓泵中，對泵造成損害。緩沖干燥瓶的作用是防止水分及腐蝕性氣體進入泵體。二.操作說明TH-150系列采樣器整個采樣工作過程可以由以下的采樣器工作流程表示：濾膜的前處汽-安裝采樣頭-采樣-打印，I標定本機兼有粉塵采樣和氣體采樣兩種功能， 其中的粉塵采樣有循環和不循環兩種工作方式 （氣體采樣則無循環功能）3.1提示：.對

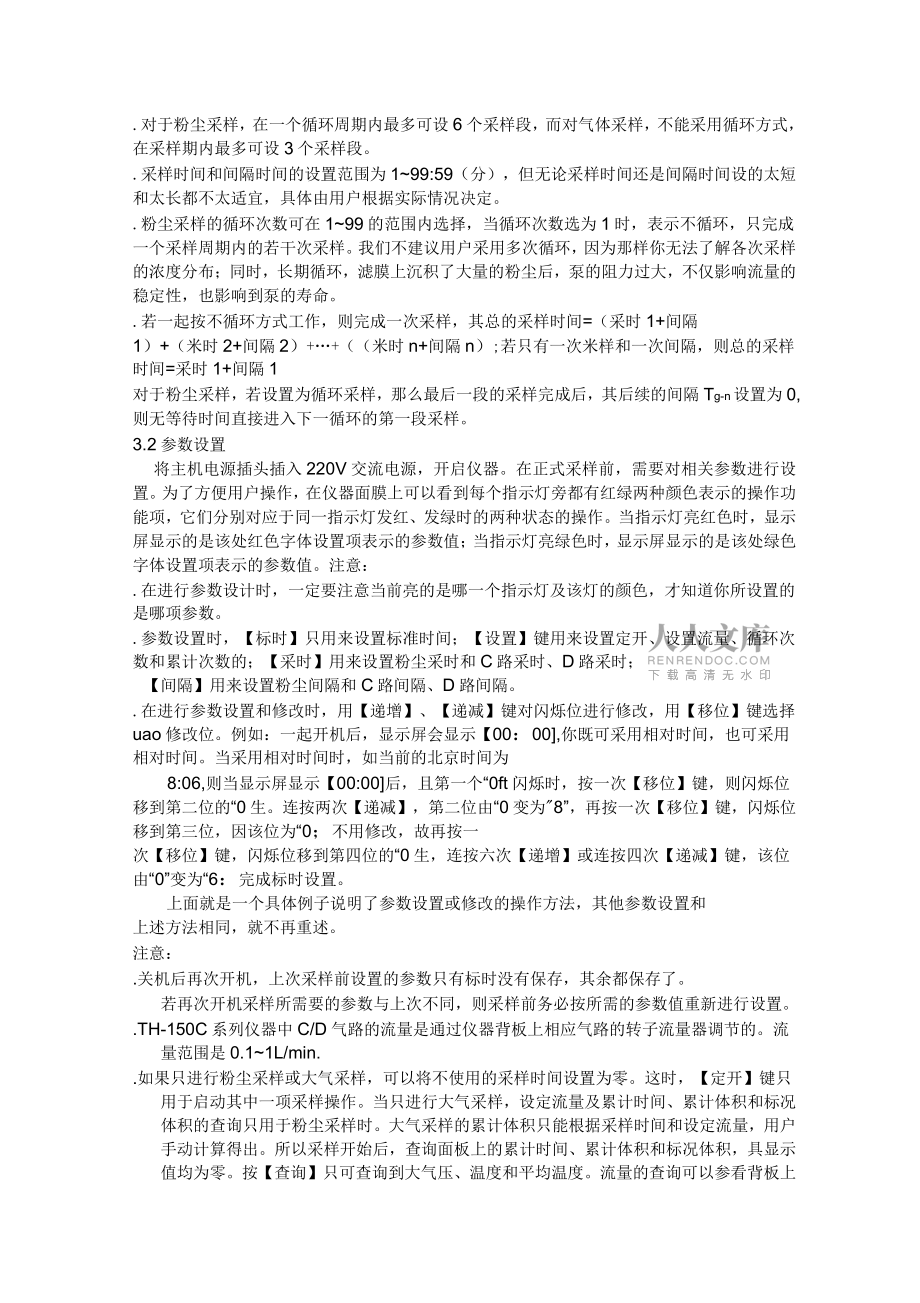

4、于粉塵采樣，在一個循環周期內最多可設6個采樣段，而對氣體采樣，不能采用循環方式，在采樣期內最多可設3個采樣段。.采樣時間和間隔時間的設置范圍為199:59（分），但無論采樣時間還是間隔時間設的太短和太長都不太適宜，具體由用戶根據實際情況決定。.粉塵采樣的循環次數可在199的范圍內選擇，當循環次數選為1時，表示不循環，只完成一個采樣周期內的若干次采樣。 我們不建議用戶采用多次循環， 因為那樣你無法了解各次采樣的濃度分布；同時，長期循環，濾膜上沉積了大量的粉塵后，泵的阻力過大，不僅影響流量的穩定性，也影響到泵的壽命。.若一起按不循環方式工作，則完成一次采樣，其總的采樣時間=（采時1+間隔1）+（米

5、時2+間隔2）+（米時n+間隔n）;若只有一次米樣和一次間隔，則總的采樣時間=采時1+間隔1對于粉塵采樣，若設置為循環采樣，那么最后一段的采樣完成后，其后續的間隔Tg-n設置為0,則無等待時間直接進入下一循環的第一段采樣。3.2參數設置將主機電源插頭插入220V交流電源，開啟儀器。在正式采樣前，需要對相關參數進行設置。 為了方便用戶操作， 在儀器面膜上可以看到每個指示燈旁都有紅綠兩種顏色表示的操作功能項，它們分別對應于同一指示燈發紅、發綠時的兩種狀態的操作。當指示燈亮紅色時，顯示屏顯示的是該處紅色字體設置項表示的參數值； 當指示燈亮綠色時， 顯示屏顯示的是該處綠色字體設置項表示的參數值。注意：

6、.在進行參數設計時，一定要注意當前亮的是哪一個指示燈及該燈的顏色，才知道你所設置的是哪項參數。.參數設置時，【標時】只用來設置標準時間；【設置】鍵用來設置定開、設置流量、循環次數和累計次數的；【采時】用來設置粉塵采時和C路采時、D路采時；【間隔】用來設置粉塵間隔和C路間隔、D路間隔。.在進行參數設置和修改時，用【遞增】、【遞減】鍵對閃爍位進行修改，用【移位】鍵選擇uao修改位。例如：一起開機后，顯示屏會顯示【00：00,你既可采用相對時間，也可采用相對時間。當采用相對時間時，如當前的北京時間為8:06,則當顯示屏顯示【00:00后，且第一個“0ft閃爍時，按一次【移位】鍵，則閃爍位移到第二位的

7、“0生。連按兩次【遞減】，第二位由“0變?yōu)?”，再按一次【移位】鍵，閃爍位移到第三位，因該位為“0；不用修改，故再按一次【移位】鍵，閃爍位移到第四位的“0生，連按六次【遞增】或連按四次【遞減】鍵，該位由“0”變?yōu)椤?：完成標時設置。上面就是一個具體例子說明了參數設置或修改的操作方法，其他參數設置和上述方法相同，就不再重述。注意：.關機后再次開機，上次采樣前設置的參數只有標時沒有保存，其余都保存了。若再次開機采樣所需要的參數與上次不同，則采樣前務必按所需的參數值重新進行設置。.TH-150C系列儀器中C/D氣路的流量是通過儀器背板上相應氣路的轉子流量器調節的。流量范圍是0.11L/min.如果只

8、進行粉塵采樣或大氣采樣，可以將不使用的采樣時間設置為零。這時，【定開】鍵只用于啟動其中一項采樣操作。當只進行大氣采樣，設定流量及累計時間、累計體積和標況體積的查詢只用于粉塵采樣時。大氣采樣的累計體積只能根據采樣時間和設定流量，用戶手動計算得出。所以采樣開始后，查詢面板上的累計時間、累計體積和標況體積，具顯示值均為零。按【查詢】只可查詢到大氣壓、溫度和平均溫度。流量的查詢可以參看背板上的轉子流量計，并可以隨時調節。采樣通常，開啟采樣有自動和手動兩種方式。但是不管用哪種方式開始采樣，都應該在采樣開始前將溫度探頭拉出來，以確保溫度測量的準確性。采樣后，再將溫度探頭推進去，以便儀器的存放。.自動采樣當

9、標準時間與巡開”所設定的時間一致時，采樣器開始采樣。一般初次開機時，儀器默認的定開時間是5分鐘，屏幕顯示為【00:05。此時，如果需要定開時間就是5分鐘，就不用再設置標時和定開時間了。因為每次開機時，上一次設置的標時”值儀器不會保存，即顯示為【00:00。可按需要修改標時”值和泥開“值。按【設置】進入泥開”設置。.手動開始采樣初次開機的定開時間是5分鐘，屏幕顯示為【00:05。如果用戶想要在參數設置完成后立即開始采樣， 可以手動將標時修改為 【00:05，修改方法可以參考自動采樣中介紹的方法。采樣器開始采樣。當然也可以將定開時間修改為00:00，采樣器立即開始采樣。但一般選擇前一種設置方法。從

10、上面我們可以知道，只要是標時和定開時間一致時，采樣器就開始采樣。儀器開始采樣后，再按【設置】、【標時】、【采時】和【間隔】四鍵都不能進行相關參數的設置，只能查詢已作的設置值。如采樣時，按【標時】鍵，顯示屏顯示已設置的標準時間。在采樣完成后，重新開機后方可修改參數，重新設置。按【查詢】可以查詢到大氣壓、溫度、平均溫度、累計時間、累計體積和標況體積。開機采樣10分鐘后，既可查詢到平均溫度，該平均溫度是采樣開始至查詢時間內的溫度的平均值。而累計體積在采樣1分鐘后能查到。儀器會自動將累計體積換算成標準狀況下的累計采樣體積。當儀器溫度高于20c時散熱風扇會自動運轉， 以維持機內溫度。 在采樣器的底部和兩

11、側都有開孔，用于散熱和排氣。提示；采樣結束機關后，儀器對標時和采樣數據不保存，所以建議用戶在使用時設置標時， 而且應該將各種參數設置值和采樣結果列為表格記錄下來， 以便日后查詢之用。并將打印結果編號，以便日后參考0濾膜稱重采樣完成后，總懸浮顆粒物（TSP）被采集到濾膜上。采樣后的濾膜必須按采樣前的控制條件處理后再次稱重，兩次稱重之差除以采樣體積，即為大氣中總懸浮顆粒在該測點的含量。1.5打?。ù蛴C為選配件）通過打印機所附的數據線，使打印機和儀器前面板上的數據輸出端口相連。打印的數據包括采樣時的大氣壓、平均溫度、大氣顆粒物的累計體積和標況體積、累計采集時間。打印機可以在開機前也可以在采樣結束后

12、、關掉電源開關前連接，采樣完成后打印機將自動打印。交流電掉電后，只要電源開關不關，機內的數據是可以保存的，而且復電后可繼續采樣，若關掉電源開關則采樣數據會自動清零。預先連接好打印機。 如果沒有設置時間問隔， 那么設置的采樣時間一結束打印機立即打印；如果設置了時間問隔，那么要等設置的采樣時間和間隔時間都結束，打印機才會開始打印。不管交流電是否掉電，在電源開關關閉前都只能儲存一組數據，電源開關關閉后數據自動清零。所以打印機在電源開關關閉前打印的數據是最后一組的數據，之前的數據全部被清零。例如，若上述采樣中將累計次數設為2,則打印機最后打印的數據應為最后2次采樣段采樣數據。4標定儀器出廠均經過標定，

13、使用一段時間后，需要進行流量校準。儀器校準時，在TH-150配套的采樣頭濾膜夾板上放置一張干凈的濾膜，將采樣頭和采樣器連接，通過6X9的透明硅膠管將該采樣頭上的取壓氣嘴和校準器上的壓力信息孔的了端連接。 開機運行數分鐘， 待流量恒流后進行校準。當采樣器流量與校準器數值不一致時， 可調節儀器面板的上流量校正”電位器， 使采樣器顯示數值與校準器的讀數一致。5注意事項1.采樣器不使用時，應在采樣孔上蓋上防塵蓋，以防止灰塵落入負壓泵內。2.儀器內配有可充電電池，儀器長期不用每月應充一次電，充電時間為10-12小時。開始充電時，可將定時開機調到12小時后，儀器開機采樣后即將電源插頭拔掉，關掉電源開關，即充電完畢。這樣即可確保充電
