梁模板計算實例

1、 模板計算實例1、工程概況柱網尺寸6m×9m，柱截面尺寸600mm×600mm縱向梁截面尺寸300mm×600mm，橫向梁截面尺寸600mm×800mm，無次梁，板厚150 mm，層高12m，支架高寬比小于3。（采用泵送混凝土。）2、工程參數（技術參數）梁與支架參數梁截面寬度0.24m梁截面高度0.4m支架高度2.9m樓板厚度120m立桿梁跨度方向間距l(xiāng)a1m鋼管類型48×3.0m梁兩側與梁底立桿梁兩側立桿間距1m,梁下增加2根立桿水平桿最大步距1.0m頂步步距0.8立桿伸出水平桿長度a0.4m面板18mm厚木膠合板梁底面板木楞100×

2、;100mm方木，2根梁側次楞50×80mm方木，間距150mm梁側主楞方木60mm×90mm，間距300mm穿梁螺栓穿梁螺栓直徑14mm，間距：300mm×300mm荷載參數永久荷載新澆砼自重24kN/m3鋼筋自重1.5kN/m3面板次楞自重0.3kN/m2支架自重0.127kN/m可變荷載施工人員及設備荷載1kN/m2（根據不同情況定）傾倒砼對梁側模板荷載2kN/m2振搗砼對梁底模板荷載2kN/振搗砼對梁側模板荷載4kN/3計算3.1梁側模板計算圖3.1 梁側模板受力簡圖3.1.1梁側模板荷載標準值計算 新澆筑的混凝土作用于模板的側壓力標準值，依據建筑施工模板

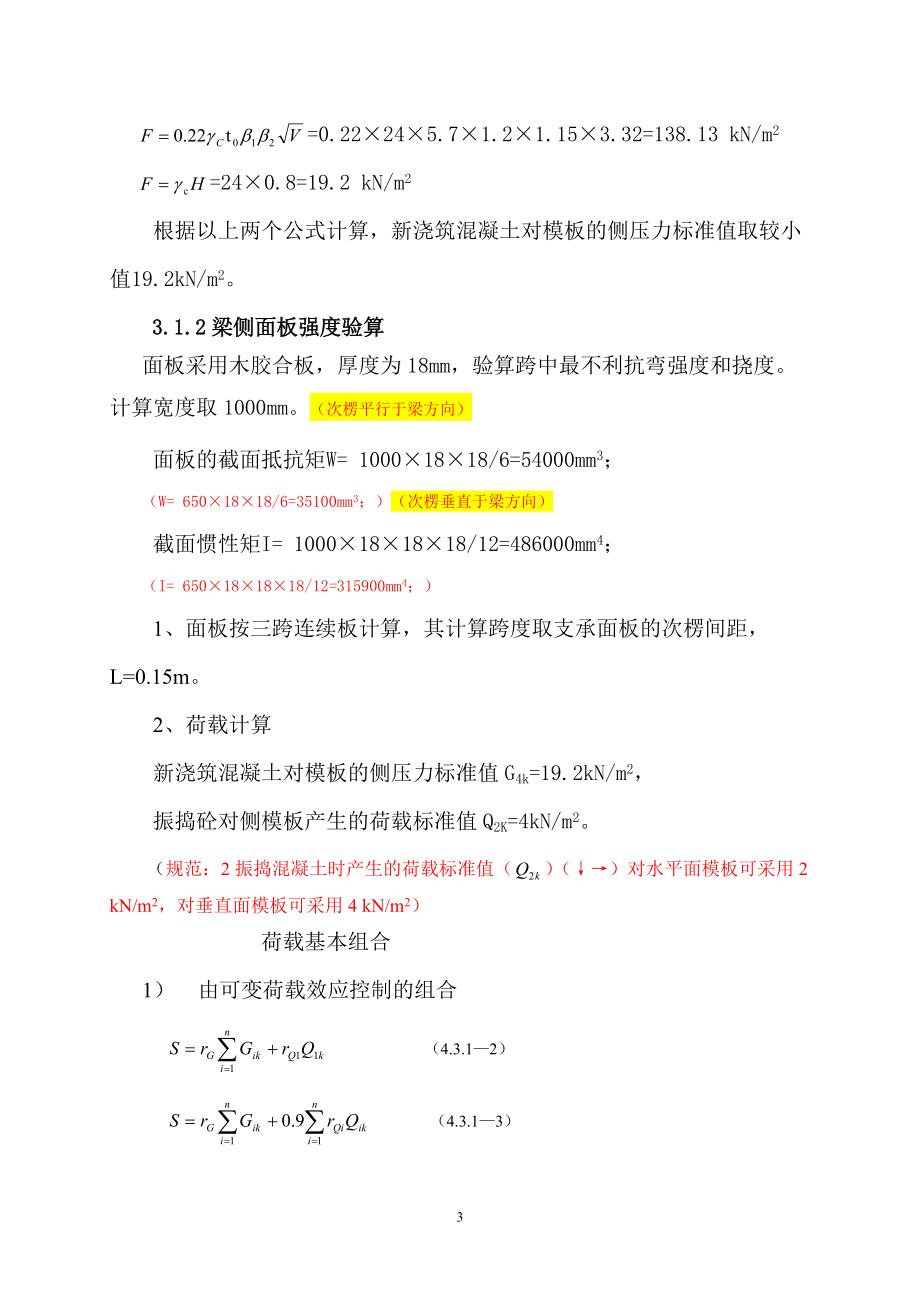

3、安全技術規范，按下列公式計算，取其中的較小值: 4.1.1-1 4.1.1-2式中 ：c- 混凝土的重力密度，取24kN/m3； t0 - 新澆混凝土的初凝時間，按200/(T+15)計算，取初凝時間為5.7小時。T：混凝土的入模溫度，經現場測試，為20； V - 混凝土的澆筑速度，取11m/h； H - 混凝土側壓力計算位置處至新澆混凝土頂面總高度，取0.8m； 1- 外加劑影響修正系數，取1.2； 2- 混凝土坍落度影響修正系數，取1.15。=0.22×24×5.7×1.2×1.15×3.32=138.13 kN/m2=24×0.

4、8=19.2 kN/m2根據以上兩個公式計算，新澆筑混凝土對模板的側壓力標準值取較小值19.2kN/m2。3.1.2梁側面板強度驗算面板采用木膠合板，厚度為18mm，驗算跨中最不利抗彎強度和撓度。計算寬度取1000mm。（次楞平行于梁方向）面板的截面抵抗矩W= 1000×18×18/6=54000mm3；（W= 650×18×18/6=35100mm3；）（次楞垂直于梁方向）截面慣性矩I= 1000×18×18×18/12=486000mm4；（I= 650×18×18×18/12=315900

5、mm4；）1、面板按三跨連續板計算，其計算跨度取支承面板的次楞間距，L=0.15m。2、荷載計算新澆筑混凝土對模板的側壓力標準值G4k=19.2kN/m2，振搗砼對側模板產生的荷載標準值Q2K=4kN/m2。（規范：2振搗混凝土?xí)r產生的荷載標準值（）（）對水平面模板可采用2 kN/m2，對垂直面模板可采用4 kN/m2）荷載基本組合1） 由可變荷載效應控制的組合 （4.3.12） （4.3.13）式中 永久荷載分項系數，應按表4.2.3采用； 第個可變荷載的分項系數，其中為可變荷載的分項系數，應按表4.2.3采用； 按永久荷載標準值計算的荷載效應值； 按可變荷載標準值計算的荷載效應值，其中為諸

6、可變荷載效應中起控制作用者； 參與組合的可變荷載數。 由永久荷載效應控制的組合： （4.3.14） 式中 可變荷載的組合值系數，應按現行國家標準建筑結構荷載規范（GB50009）中各章的規定采用；模板中規定的各可變荷載組合值系數為0.7。（對本工程而言）式中： 結構重要性系數，其值按0.9采用；永久荷載分項系數G4k新澆筑混凝土對模板的側壓力標準值活荷載分項系數；Q2K振搗砼對側模板產生的荷載標準值均布線荷載設計值為：q1= ×(×G4k+×Q2K)×1 =0.9×(1.2×19.2+1.4×4)×1=25.776

7、KN/m2）由永久荷載效應控制的組合： （4.3.14） 式中 可變荷載的組合值系數，應按現行國家標準建筑結構荷載規范（GB50009）中各章的規定采用；模板中規定的各可變荷載組合值系數為0.7。對由永久荷載效應控制的組合，應取1.35。）式中： 結構重要性系數，其值按0.9采用；永久荷載分項系數G4k新澆筑混凝土對模板的側壓力標準值活荷載分項系數；Q2K振搗砼對側模板產生的荷載標準值均布線荷載設計值為：q2=×(×G4k +××Q2K)×1=0.9×(1.35×19.2+1.4×0.7×4)×

8、1=26.856KN/m取較大值q=26.856KN/m作為設計依據。3、強度驗算 （5.2.12）式中 最不利彎矩設計值，取均布荷載與集中荷載分別作用時計算結果的大值 木板毛截面抵抗矩；(矩形截面抵抗矩=bh2/6) 木材抗彎強度設計值，按本規范附錄B表B.3.13、B.3.14和B.3.15的規定采用。施工荷載為均布線荷載：三跨連續板在均布作用下 =0.1q1l2 =0.1q1l2=0.1×26.856×0.152=0.06KN·m（=0.1q1l2=0.1×26.856×0.32=0.24KN·m）面板抗彎強度設計值f=12.5

9、N/mm2；=Mmax=0.06×106=1.11N/mm2 < f=12.5N/mm2W54000面板強度滿足要求!（0.06×106/35100=1.7N/mm2 < f=12.5N/mm2）4、撓度驗算驗算撓度時不考慮可變荷載值，僅考慮永久荷載標準值，故其作用效應的線荷載計算如下：q = 1×19.2=19.2KN/m；面板最大容許撓度值: 150/400=0.38mm；(規范：4.4.1 當驗算模板及其支架的剛度時，其最大變形值不得超過下列容許值： 1. 對結構表面外露的模板，為模板構件計算跨度的1/400； 2. 對結構表面隱蔽的模板，為模板

10、構件計算跨度的1/250； 3. 支架的壓縮變形或彈性撓度，為相應的結構計算跨度的1/1000。） =0.677 l4/100 (三跨連續板在均布荷載作用下) 式中 ：撓度計算值；恒荷載均布線荷載標準值； 彈性模量； 面板計算跨度； 容許撓度。木和膠合板面板應按本規范第4.4.1條采用。面板彈性模量: E = 4500N/mm2；=0.677ql4=0.677×19.200×1504=0.03mm < 0.38mm100EI100×4500×486000滿足要求!3.2梁側模板次楞驗算定義：用戶可根據實際情況選擇主楞梁、次楞梁或托梁的計算模型，可以

11、是簡支梁、雙跨連續梁或三跨連續梁。規范：建筑施工模板安全技術規范JGJ162-2008：5.2.2 支承楞梁計算時，次楞一般為2跨以上連續楞梁，可按本規范附錄C計算，當跨度不等時，應按不等跨連續楞梁或懸臂楞梁設計；主楞可根據實際情況按連續梁、簡支梁或懸臂梁設計；同時次、主楞梁均應進行最不利抗彎強度與撓度計算。次楞采用50×80mm(寬度×高度)方木，間距：0.15m。截面抵抗矩W =50×80×80/6=53333mm3；截面慣性矩I =50×80×80×80/12=2133333mm4；3.2.1強度驗算1、次楞承受面板傳

12、遞的荷載，按均布荷載作用下三跨連續梁計算，其計算跨度取主楞間距，L=0.3m。圖3.2.1 次楞計算簡圖2、荷載計算新澆筑混凝土對模板的側壓力標準值G4k=19.2kN/m2，振搗砼對側模板產生的荷載標準值Q2K=4kN/m2。均布線荷載設計值為： （4.3.12）【0.9×(1.2×19.2+1.4×4)】 q1=0.9×(1.2×19.2+1.4×4)×0.15=3.866KN/m （可變荷載） （4.3.14）【1.35×19.2+1.4×0.7×4】q2=0.9×(1.35&#

13、215;19.2+1.4×0.7×4)×0.15=4.028KN/m （永久荷載）取較大值q=4.028KN/m作為設計依據。式中內容：0.9-結構重要性系數，其值按0.9采用；1.2-新澆筑混凝土自重（）。對由可變荷載效應控制的組合，應取1.2；1.4-振搗混凝土?xí)r產生的荷載（）。一般情況下應取1.4；4-振搗混凝土?xí)r產生的荷載（）。（振搗混凝土?xí)r產生的荷載標準值（），對水平面模板可采用2 kN/m2，對垂直面模板可采用4 kN/m2）0.15次楞間距。（把面荷載化為線荷載） 1.35-新澆筑混凝土自重（）。對由永久荷載效應控制的組合，應取1.35。 0.7-

14、式中 可變荷載的組合值系數，應按現行國家標準建筑結構荷載規范（GB50009）中各章的規定采用；模板中規定的各可變荷載組合值系數為0.7。表4.2.3 荷載分項系數荷 載 類 別分項系數模板及支架自重（）永久荷載的分項系數：當其效應對結構不利時：對由可變荷載效應控制的組合，應取1.2；對由永久荷載效應控制的組合，應取1.35。當其效應對結構有利時：一般情況應取1；對結構的傾覆、滑移驗算，應取0.9。新澆筑混凝土自重（）鋼筋自重（）新澆筑混凝土對模板側面的壓力（）施工人員及施工設備荷載（）可變荷載的分項系數：一般情況下應取1.4； 對標準值大于4 kN/m2的活荷載應取1.3。振搗混凝土?xí)r產生的

15、荷載（）傾倒混凝土?xí)r產生的荷載（）風荷載（）1.4 荷載組合4.3.1 按極限狀態設計時，其荷載組合必須符合下列規定： 1. 對于承載能力極限狀態，應按荷載效應的基本組合采用，并應采用下列設計表達式進行模板設計： （4.3.11）式中 結構重要性系數，其值按0.9采用； 荷載效應組合的設計值； 結構構件抗力的設計值，應按各有關建筑結構設計規范的規定確定。對于基本組合，荷載效應組合的設計值應從下列組合值中取最不利值確定： 3、強度驗算計算最大彎矩：Mmax=0.1ql2=0.1×4.028×0.32=0.036kN·m （建筑結構靜力計算手冊）最大支座力：1.1ql

16、=1.1×4.028×0.3=1.33kN （建筑結構靜力計算手冊）次楞抗彎強度設計值f17N/mm2。次楞抗彎強度按下式計算:=Mmax=0.036×106=0.675N/mm2 < 17N/mm2W53333 滿足要求!3.3.2抗剪強度驗算次楞最大剪力設計值V1=0.6q1l=0.6×4.028×0.3=0.725KN （建筑結構靜力計算手冊）木材抗剪強度設計值fv=4.8N/mm2；抗剪強度按下式計算:=3V=3×0.725×103= 0.272N/mm2 < fv=4.8N/mm22bh2×5

17、0×80 次楞抗剪強度滿足要求!3.2.3撓度驗算驗算撓度時不考慮可變荷載值，僅考慮永久荷載標準值，故其作用效應的線荷載計算如下：（規范: 驗算撓度采用荷載標準值）q = 19.2×0.15=2.88KN/m； 次楞最大容許撓度值=300/250=1.2mm；(規范4.4.1 L/250）次楞彈性模量: E = 10000N/mm2；撓度按下式計算:=0.677ql4=0.677×2.88×3004= 0.007mm < 1.2mm100EI100×10000×2133333 滿足要求!3.3梁側模板主楞驗算主楞采用方木60mm

18、×90mm，間距：0.3m。截面抵抗矩W =60×90×90/6=81000mm3；截面慣性矩I =60×90×90×90/12=3645000mm4；3.3.1強度驗算1、內力計算主楞承受次楞傳遞的集中荷載P=1.33kN，按集中荷載作用下三跨連續梁計算，其計算跨度取穿梁螺栓間距，L=0.3m。（前面計算的次梁）最大支座力：1.1ql=1.1×4.028×0.3=1.33kN （建筑結構靜力計算手冊）圖3.3.1 主楞計算簡圖(kN)M=表中系數×pl （建筑結構靜力計算手冊）M1=0.175×

19、;1.33×0.3=0.070M2=0.100×1.33×0.3=0.040支座彎矩M=-0.150×1.33×0.3=-0.060主楞彎矩圖(kN.m)V=表中系數×p （建筑結構靜力計算手冊）V1=0.350×1.33=0.466V2=-0.650×1.33=-0.865V3=0.500×1.33=0.665V4=-0.500×1.33=-0.665V5=0.650×1.33=0.865V6=-0.350×1.33=0.466主楞剪力圖（KN）2、強度驗算最大彎矩Mmax

20、=0.070kN·m主楞抗彎強度設計值f17N/mm2。強按下式計算:=Mmax=0.070×106=0.864N/mm2 < 17N/mm2W81000 滿足要求!3.3.2抗剪強度驗算主楞最大剪力設計值Vmax=0.865 KN木材抗剪強度設計值fv=4.8N/mm2；抗剪強度按下式計算: （5.2.27） 式中： 計算截面沿腹板平面作用的剪力設計值； 計算剪力應力處以上毛截面對中和軸的面積矩； 毛截面慣性矩； 構件的截面寬度； 木材順紋抗剪強度設計值。查本規范表B.3.13、表B.3.14和表B.3.15；）對于矩形截面構件可簡化成下面的計算公式=3V=3

21、15;0.865×103= 0.240N/mm2 < fv=4.8N/mm22bh2×60×90 主楞抗剪強度滿足要求!3.3.3撓度驗算1荷載計算驗算撓度時不考慮可變荷載值，僅考慮永久荷載標準值，其作用效應下次楞傳遞的集中荷載P=0.950kN.（次梁傳來的q = 19.2×0.15=2.88KN/m；次梁的最大支座力： 1.1ql=1.1×2.88×0.3=0.950kN （建筑結構靜力計算手冊）2、計算參數主楞彈性模量: E = 10000N/mm2。主楞最大容許撓度值：300/250=1.2mm；截面慣性矩I=60

22、15;90×90×90/12=36450003、撓度驗算=標準系數×pl3/100EI （建筑結構靜力計算手冊）=1.146×950×3003/100×10000×3645000=0.008經計算主楞最大撓度Vmax=0.008mm <1.2mm。滿足要求!3.4對拉螺栓驗算本工程對拉螺栓采用M14，間距300mm。3.4.1對拉螺栓軸力計算對拉螺栓軸力設計值：NabFs (5.2.31)式中：a對拉螺栓橫向間距；b對拉螺栓豎向間距；Fs新澆混凝土作用于模板上的側壓力、振搗混凝土對垂直模板產生的水平荷載或傾倒混凝土?xí)r作

23、用于模板上的側壓力設計值：； 其中0.95為荷載值折減系數；Fs=0.95（rGG4krQQ 2k）=0.95×(1.2×19.2+1.4×4)=27.21kN。N= abFs=0.30×0.30×27.21=2.45kN。3.4.2對拉螺栓可承受的最大軸向拉力計算對拉螺栓可承受的最大軸向拉力設計值：Ntb =AnFtb （5.2.32）式中：An對拉螺栓凈截面面積Ftb螺栓的抗拉強度設計值表5.2.3 對拉螺栓軸向拉力設計值（）螺栓直徑螺栓內徑凈截面面積（mm2）重 量（N/m）軸向拉力設計值（kN）M129.85768.91

24、2.9M1411.5510512.117.8M1613.5514415.824.5M1814.9317420.029.6M2016.9322524.638.2M2218.9328229.647.9本工程對拉螺栓采用M14，其截面面積An=105.0mm2。可承受的最大軸向拉力設計值Ntb =AnFtb=105×170=17.85kN3.4.3驗算 （5.2.33）Ntb =AnFtb=105×170=17.85kN > NabFs=2.45kN。滿足要求!3.5梁底模板面板驗算面板采用木膠合板，厚度為18mm。 取梁底橫向水平桿間距1m作為計算單元。面板的截面抵抗矩W

25、= 100×1.8×1.8/6=54cm3；截面慣性矩I= 100×1.8×1.8×1.8/12=48.6cm4；模板及其支架自重標準值=0.3 kN/m2新澆筑混凝土自重標準值=24kN/m3×0.8m=19.2kN/ m2鋼筋自重標準值=1.5 kN/m2×0.8m=1.2 kN/m2振搗混凝土?xí)r產生的荷載標準值=2 kN/m2（規范：4.1.1 恒荷載標準值應符合下列規定： 1. 模板及其支架自重標準值（）應根據模板設計圖紙計算確定。肋形或無梁樓板模板自重標準值應按表4.1.1采用。 表4.1.1 樓板模板自重標準值（

26、kN/m2）模板構件的名稱木模板定型組合鋼模板平板的模板及小梁0.300.50樓板模板（其中包括梁的模板）0.500.75樓板模板及其支架（樓層高度為4m以下）0.751.10 注：除鋼、木外，其它材質模板重量見附錄A中的附表A。 2. 新澆筑混凝土自重標準值（），對普通混凝土可采用24kN/m3，其它混凝土可根據實際重力密度按本規范附表A確定。 3. 鋼筋自重標準值（）應根據工程設計圖確定。對一般梁板結構每立方米鋼筋混凝土的鋼筋自重標準值：樓板可取1.1 kN；梁可取1.5 kN。 4. 當采用內部振搗器時，新澆筑的混凝土作用于模板的最大側壓力標準值（），可按下列公式計算，并取其中的較小值：

27、可變荷載標準值1施工人員及設備荷載標準值（）（當計算模板和直接支承模板的小梁時，均布活荷載可取2.5 kN/m2，再用集中荷載2.5 kN進行驗算，比較兩者所得的彎矩值取其大值；當計算直接支承小梁的主梁時，均布活荷載標準值可取1.5 kN/m2；當計算支架立柱及其它支承結構構件時，均布活荷載標準值可取1.0 kN/m2。） 注： 對大型澆筑設備，如上料平臺、混凝土輸送泵等按實際情況計算；若采用布料機上料進行澆筑混凝土?xí)r，活荷載標準值取4 kN/m2。 混凝土堆積高度超過100mm以上者按實際高度計算； 模板單塊寬度小于150mm時，集中荷載可分布于相鄰的兩塊板面上。 2振搗混凝土?xí)r產生的荷載標

28、準值（）（對水平面模板可采用2 kN/m2，對垂直面模板可采用4 kN/m2（作用范圍在新澆筑混凝土側壓力的有效壓頭高度之內）。3傾倒混凝土?xí)r，對垂直面模板產生的水平荷載標準值（）（可按表4.1.2采用。）3.5.1強度驗算1、梁底次(主)楞為2根，面板按簡支板計算，其計算跨度取梁底次楞間距，L=0.6m。2、荷載計算【4.3.2 參與計算模板及其支架荷載效應組合的各項荷載的標準值組合應符合表4.3.2的規定。 表4.3.2 模板及其支架荷載效應組合的各項荷載項 目參與組合的荷載類別計算承載能力驗算撓度1平板和薄殼的模板及支架2梁和拱模板的底板及支架3梁、拱、柱（邊長不大于300mm）、墻（厚

29、度不大于100mm）的側面模板4大體積結構、柱（邊長大于300mm）、墻（厚度大于100mm）的側面模板 注：驗算撓度應采用荷載標準值；計算承載能力應采用荷載設計值。】作用于梁底模板的均布線荷載設計值為：q1=0.9×1.2×(×0.8+×0.8+)+1.4××1 =0.9×1.2×(24×0.8+1.5×0.8+0.3)+1.4×2×1=24.88kN/mq2=0.9×1.35×(×0.8+×0.8+)+1.4×0.7

30、15;×1=0.9×1.35×(24×0.8+1.5×0.8+0.3)+1.4×0.7×2×1= 26.91kN/m根據以上兩者比較應取q= 26.91kN/m作為設計依據。圖5.3.1-1 計算簡圖(kN)圖5.3.1-2 彎矩圖(kN.m)圖5.3.1-3剪力圖(kN)經過計算得到從左到右各支座力分別為：N1=26.91×0.6/2=8.073kN；N2=26.91×0.6/2=8.073kN；最大彎矩 Mmax = ql2/8=26.91×0.6×0.6/8= 1.21

31、1kN.m梁底模板抗彎強度設計值f (N/mm2) =12.5 N/mm2；面板的截面抵抗矩W= 1000×18×18/6=54000mm3；梁底模板的彎曲應力按下式計算：=Mmax=1.211×106=22.426N/mm2 > 12.5N/mm2W54×103不滿足要求!建議增大梁底面板厚度或增加梁底支撐次楞的數量!3.5.2撓度驗算 撓度應按下列公式進行驗算： （5.2.14） 式中 恒荷載均布線荷載標準值； 彈性模量； 截面慣性矩； 面板計算跨度； 容許撓度。鋼模板應按本規范表4.4.2采用；木和膠合板面板應按本規范第4.4.1條采用。）驗

32、算撓度時不考慮可變荷載值，僅考慮永久荷載標準值，故其作用效應的線荷載計算如下：q = 1×（×0.8+×0.8+）=1×（24×0.81.5×0.80.3）=20.70kN/m；面板彈性模量: E = 4500N/mm2； (面板采用木膠合板，厚度為18mm，驗算跨中最不利抗彎強度和撓度。計算寬度取1000mm。)截面慣性矩I= 1000×18×18×18/12=486000mm4；Vmax =5×20.70×0.6×0.6×0.6×0.6/384

33、5;4500×486000=5×20.70×600×600×600×600/384×4500×486000=134136/8398=15.972mm梁底模板的最大容許撓度值: 600/400 =1.5 mm；最大變形 Vmax = 15.972mm > 1.5mm不滿足要求!建議增大梁底模板厚度或增加梁底支撐次楞的數量!梁底模板次楞驗算。3.6梁底模板次（主）楞驗算3.6.1強度驗算本工程梁底模板次楞采用方木，寬度100mm，高度100mm。次楞的截面慣性矩I和截面抵抗矩W分別為:W=10×10&#

34、215;10/6= 166.667cm3；I=10×10×10×10/12= 833.333cm4最大彎矩考慮為永久荷載與可變荷載的計算值最不利分配的彎矩和，取受力最大的次楞，按照三跨連續梁進行計算，其計算跨度取次楞下橫向水平桿的間距，L=1m。次楞計算簡圖荷載設計值 q = 8.073/1= 8.073kN/m；（8.073為模板傳來的支座反力，1為次梁的跨距）最大彎距 Mmax =0.1ql2= 0.1×8.073×12= 0.807 kN.m；（建筑結構靜力計算手冊）次楞抗彎強度設計值 f=17N/mm2；抗彎強度按下式計算:=Mmax=

35、0.807×106=4.842N/mm2 < 17N/mm2W166.667×103次楞抗彎強度滿足要求！3.6.2抗剪強度驗算V=0.6ql=0.6×8.073×1=4.844KN（建筑結構靜力計算手冊）木材抗剪強度設計值fv=4.8N/mm2；抗剪強度按下式計算:=3V=3×4.844×103= 0.73N/mm2 < fv=4.8N/mm22bh2×100×100次楞抗剪強度滿足要求!3.6.3撓度驗算次楞最大容許撓度值：l/250 =1000/250 =4 mm；驗算撓度時不考慮可變荷載值，只考

36、慮永久荷載標準值: q1=×0.8+×0.8+×1 =24×0.8+1.5×0.8+0.3×1=20.7kN/mN1=20.7×0.6/2=6.21kN；q =6.210/1= 6.21N/mm；次楞彈性模量: E = 10000N/mm2；撓度按下式計算:=0.677ql4=0.677×6.21×10004=0.505mm < 4mm100EI100×10000×833.333×104次楞撓度滿足要求!3.7梁底橫向水平桿驗算（假設） （本例無橫桿）3.7.1內力計算

37、橫向水平桿按照集中荷載作用下的連續梁計算。集中荷載P取梁底面板下次楞傳遞力。計算簡圖(kN)彎矩圖(kN.m)剪力圖(kN)計算方法：一用三彎矩方程式（建筑結構靜力計算手冊 P241） 二用彎矩分配法（建筑結構靜力計算手冊 P228）計算方法一：三彎矩方程 由表3-5查 K1=2(L1+L2)=2(0.4+0.2)=1.2K2=2(L2+L3)=2(0.2+0.4)=1.2K3=K1×K2-L×L=1.2×1.2-0.2×0.2=1.44-0.04=1.40 A1=K2/K3=1.2/1.4=0.857A2=L2/K3=0.2/1.4=0.142A1=K

38、1/K3=1.2/1.4=0.857由表1-9公式求得（建筑結構靜力計算手冊 P115）Ai1=Bi1=1/16pL×L=1/16×8.07×0.4×0.4=0.0807Ai2=Bi2=1/16pL×L=1/16×0×0.4×0.4=0 N1=6(Bi1= Ai2 )=6×0.0807=0.4842（注：Ai1 Bi1 Ai2 Bi2 Ai3 Bi3 N2=0.484 M1= -A1× N1+ A2× N2=-0.857×0.4842+0.142×0.4842=-0

39、.414+0.0687=0.3453 kN.m；最大彎矩 Mmax=1/4PL-1/2M1=1/4×8.07×0.4-1/2×0.3453=0.807-0.173=0.634kN.m；經計算，從左到右各支座力分別為：N=表中系數×pL （建筑結構靜力計算手冊）N1=M/0.2=0.634/0.2=3.172kN;N2=4.901kN;N3=4.901kN;N4=3.172kN;最大彎矩 Mmax=0.634kN.m；3.7.2強度驗算支撐鋼管的抗彎強度設計值f (N/mm2) = 205N/mm2；支撐鋼管的彎曲應力按下式計算：=Mmax=0.634&#

40、215;106=141.203N/mm2 < 205N/mm2W4.49×103滿足要求!3.7.3撓度驗算荷載 只考慮永久荷載 P=6.21 kN。彈性模量: E =2.6×1000000N/mm2。截面慣性矩I=10.78×10000 計算可采用圖乘法（建筑結構靜力計算手冊P104）最大變形 Vmax=0.329mm。支撐鋼管的最大容許撓度值: l/150 =400/150 = 2.7mm或10mm；最大變形 Vmax = 0.329mm < 2.7mm滿足要求!3.8梁底縱向水平桿驗算橫向鋼管作用在縱向鋼管的集中荷載P=4.901kN。 計算簡圖

41、(kN)縱向水平桿只起構造作用，不需要計算。3.9扣件抗滑移驗算（水平桿傳給立桿荷載設計值R=0KN,由于采用頂托，不需要進行扣件抗滑移的計算。）扣件連接方式采用雙扣件，扣件抗滑承載力設計值：Rc=12kN水平桿通過扣件傳給立桿的最大荷載設計值：R=4.901kNR < Rc，扣件抗滑承載力滿足要求!3.10立桿穩定性驗算3.10.1風荷載計算1、基本條件因在室外露天支模，故需要考慮風荷載?；撅L(fēng)壓按遼寧10年一遇風壓值采用，0=0.4kN/m2。模板支架計算高度H=12m，按地面粗糙度B類田野、鄉村、叢林、丘陵以及房屋比較稀疏的鄉鎮和城市郊區。2、風壓高度變化系數µz=1.1

42、4。（按現行國家標準建筑結構荷載規范）3、計算風荷載體形系數：將模板支架視為桁架，按現行國家標準建筑結構荷載規范表7.3.1第32項和36項的規定計算。模板支架的擋風系數j=1.2×An/(la×h)=1.2×0.143/(1×1.5)=0.114（j宜可按建筑施工扣件式腳手架安全技術規范附錄A表A.0.5采用）式中An =(la+h+0.325lah)d=0.143m2An -一步一跨內鋼管的總擋風面積。la-立桿間距，1mh-步距，1.5md-鋼管外徑，0.048m系數1.2-節點面積增大系數。系數0.325-模板支架立面每平米內剪刀撐的平均長度。單

43、排架無遮攔體形系數：µst=1.2j=1.2×0.114=0.14無遮攔多排模板支撐架的體形系數：µs=µst×1-n/1-式中：µs -無遮攔多排模板支撐架的體形系數-風荷載地形地貌修正系數。n-支撐架相連立桿排數。µs=µst×1-n/1-=0.14×（1-0.95 10）/（1-0.95）=1.124、風荷載標準值k=µzµs0（建筑施工扣件式腳手架安全技術規范-公式4.25）式中：µz -風壓高度變化系數 µs -無遮攔多排模板支撐架的體形系數 0
