晶科能源晶硅組件技術白皮書

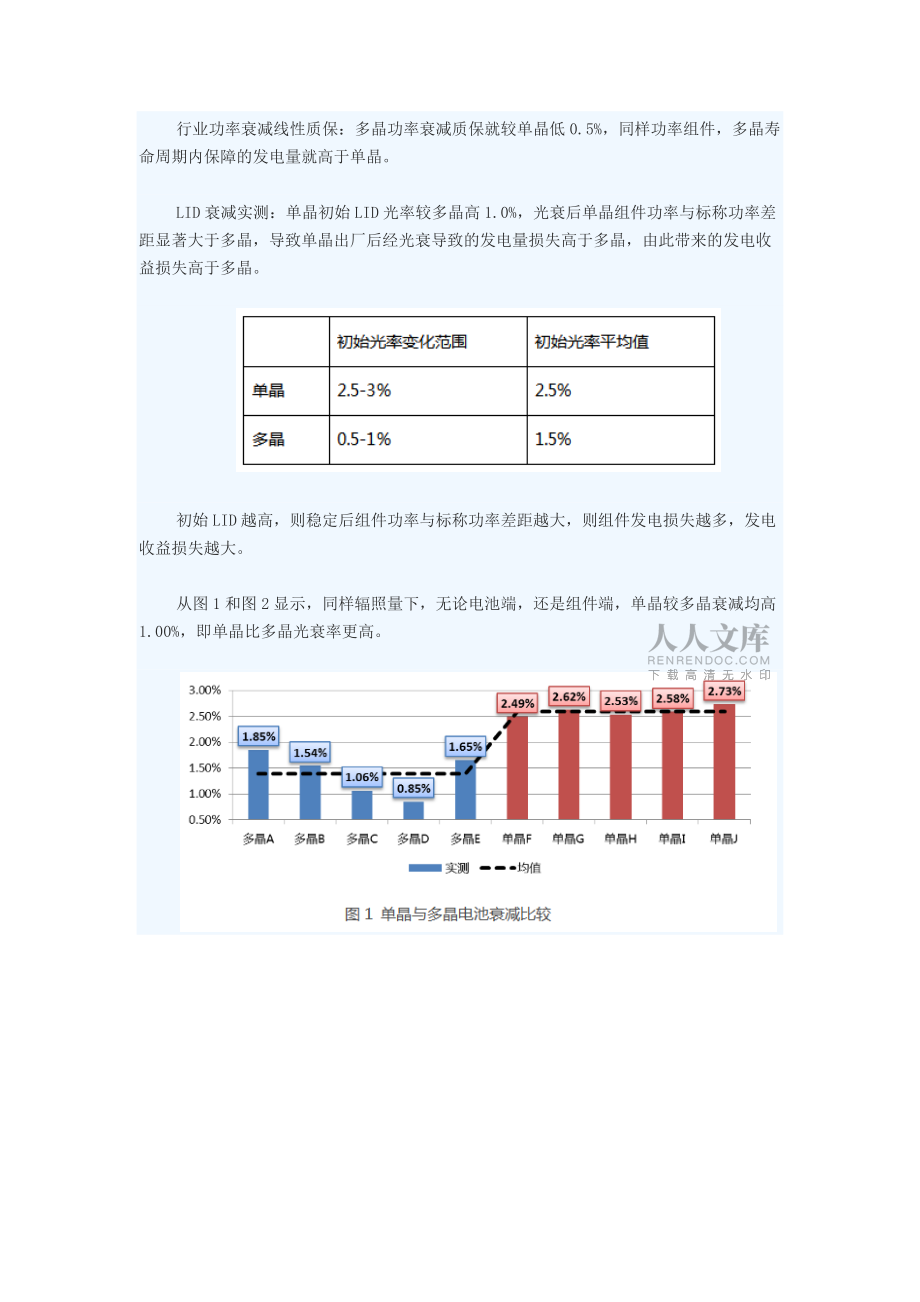

1、晶科能源發布晶硅組件技術白皮書 1.LID衰減LID(LightInducedDegradation)：即光致功率衰減，一般組件運行初始階段LID較高，之后隨電池片硼氧復合體的逐年平穩下降，但理論數據和電站歷史實測數據都證實多晶無論是第一年的初始光衰，第15年的光率，還是以后的穩定光率都要明顯低于單晶。所以單多晶提供的功率衰減質保和實測數據都是多晶更具優勢。行業功率衰減線性質保：多晶功率衰減質保就較單晶低0.5%，同樣功率組件，多晶壽命周期內保障的發電量就高于單晶。LID衰減實測：單晶初始LID光率較多晶高1.0%，光衰后單晶組件功率與標稱功率差距顯著大于多晶，導致單晶出廠后經光衰導

2、致的發電量損失高于多晶，由此帶來的發電收益損失高于多晶。初始LID越高，則穩定后組件功率與標稱功率差距越大，則組件發電損失越多，發電收益損失越大。從圖1和圖2顯示，同樣輻照量下，無論電池端，還是組件端，單晶較多晶衰減均高1.00%，即單晶比多晶光衰率更高。穩定衰減：單多晶初始光衰的差異是由于硅片性質決定的，而之后的穩定衰減主要根據組件封裝材料、工藝決定組件老化速度，所以和是單晶還是多晶的硅片關系不大，穩定衰減方面，單多晶一線品牌都提供線性質保0.7%。2.CTM封裝損失CTM(Cell-to-Module)：即從電池到組件的功率封裝損失，電池片在封裝成為組件的過程中，封裝前后發電功率會變化，通

3、常稱為CTM。CTM實測：單晶較多晶高2.0%以上，同樣效率電池封裝成組件，單晶功率低于多晶。單晶封裝損失：2-5%多晶封裝損失：-11%圖3顯示，單晶CTM均在2.0%以上，甚至高達5%，而多晶則在0.5%以內，甚至封裝后功率有提升。這就是為什么單多晶最終組件效率的差異要小于電池片效率差異，在主流量產的功率輸出上單多晶相差不多，以晶科和某品牌為例，其60片多晶的量產主流功率檔265-275W，而某品牌單晶同樣在270-275W。CTM差異原因：從電池到組件，由于電池與組件發電面積與光學反射原理差異，單晶光學利用率的降低及有效發電面積的減少，均較多晶更高，導致單晶CTM高于多晶。1）電池與組件

4、反射率的巨大差異：單晶硅片反射率約10%，電池片反射率約2%；多晶硅片反射率約20%，電池片反射率約6%。就電池片而言反射率多晶不如單晶，這是常規多晶效率低于單晶的主要原因；但當電池封裝成為組件以后，組件的反射基本發生在玻璃表面，玻璃反射率約4%，這樣單晶電池片原本在反射率上的優勢就被犧牲掉了。這也是為什么多晶的封裝損失可能甚至出現負值，是因為多晶電池被封裝以后，電池表面反射率大幅下降，電池實際接受到的光線獲得了增益，所以效率可能不降反升。2）外量子效率EQE：多晶，短波區域(380-560nm區域)，組件較電池更高，即該波段區域，組件對光子的利用率更高；而單晶，整個波段，組件較電池均有顯著降

5、低，即整個波段組件對光子的利用率均小于電池。此外，多晶，長波區域(900-1200nm），組件較電池更低，即該波段區域，組件反射的光少于電池；而單晶，在該長波區域，組件與電池反射率相當，組件反射的光與電池相當。從圖4的單多晶電池到組件外量子效率EQE及反射率Ref-變化圖可以清楚得看到短波區域(380-560nm區域)和長波區域(900-1200nm)，多晶組件較多晶電池對光的利用更好，而單晶組件較單晶電池對光的利用差，如此導致單晶電池到組件的CTM更高，而多晶更低。所以就封裝以后的光學損失方面，單晶顯著高于多晶。3）發電面積利用率：單晶電池片倒角形狀導致當封裝到組件上，組件實際的有效接受太陽

6、光的受光面積要小于方形多晶電池片的組件，再加上電池片上的柵線是不發電的，所以其占居的這部分面積也不能發揮效能。組件中單多晶有效發電面積利用率單晶組件有效發電面積的利用率較多晶更低，致使其CTM改善的空間不及多晶?？偨Y：單晶電池扣除面積損失、封裝損失、光衰的話，最終的組件效率與多晶的組件效率相差不大。1量產多晶自晶科量產多晶開始，組件功率保持5-10W/年的速度提升，并始終引領行業的發展。量產功率：晶科多晶以5-10W/年的速度提升，當前量產多晶主流功率265-275W及最高功率280W，高出行業平均水平1-2個檔，而與單晶量產功率僅差1個檔。量產技術：行業內率先實現四主柵技術的全面量產，并融合

7、自主研發的低位錯高純度J硅片/低電阻焊接技術/IQE匹配封裝技術，助力晶科多晶功率行業領先。發電性能vs行業單晶：晶科量產多晶較行業量產單晶具有更低的電流，戶外發電時線纜損耗更低，組件發熱更小，因而工作溫度更低，發電性能更優，發電量損失也更少圖5和圖6顯示的是晶科多晶電池和組件量產效率與行業平均水平及其他一線主流品牌的比較，晶科在多晶電池和組件量產功率方面遙遙領先行業和其他一線品牌。圖7是晶科多晶產品量產功率路線圖，晶科多晶量產功率始終處于行業前沿。晶科多晶量產主流功率(265-275W)及量產最高功率(280W)較行業多晶平均水平高1-2個檔位(行業多晶量產主流功率255-265W，多晶量產

8、最高功率270-275W)，而較行業單晶量產功率僅低1個檔位。晶科多晶產品功率當前在行業內處于領先水平。2融合多項先進技術的量產多晶產品低位錯高純度的晶科J硅片四主柵技術-業內率先實現全面量產低電阻焊接技術IQE封裝匹配技術3晶科較行業量產單晶發電性能更優組件電流越高，則電站中線路損耗越高，且組件工作時發熱也越高，即組件工作溫度更高，從而組件發電量損失越大。從電性能參數列表可以看出，同檔位組件(280W)，某品牌-單晶較晶科-多晶具有更高的Is(高0.05A，0.25%)c和Imp0.05A(高0.09A，1.08%)；更高檔位的某品牌-單晶-285W與晶科-多晶-280W的Isc(高0.05

9、A，0.55%)和Imp(高0.13A，1.50%)差值更大。因而，戶外發電時，晶科-多晶產品較某品牌-單晶產品具有更低的線路損耗和工作溫度，實際發電損失更小，發電性能更優。4.晶科多晶行業排名-光伏領跑者中領頭羊5家企業獲得光伏領跑者一級能效證書，而晶科是唯一取得多晶一級能效證書的企業；晶科一級能效多晶產品較行業平均水平高10-15W。 領跑者是什么？根據2015年1月8日發改委等八部門發布的能效領跑者制度實施方案，所謂“能效領跑者”是指同類可比范圍內能源利用效率最高的產品、企業或單位。發改委將同有關部門制定激勵政策，鼓勵能效“領跑者”產品的技術研發、宣傳和推廣。光伏領跑者又是怎么

10、一回事？“光伏領跑者”則是與“能效領跑者”并行的一種促進先進光伏技術產品應用和產業升級，加強光伏產品和工程質量管理的專項方案。國家能源局從2015年開始實行光伏扶持專項計劃，“領跑者”計劃將通過建設先進技術光伏發電示范基地、新技術應用示范工程等方式實施光伏領跑者對晶硅光伏企業有何要求？晶硅光伏組件企業要成為領跑者，其組件產品必須達到相應效率等級對應的轉化效率的要求(如下表)。5.晶科的高效多晶-創造多項行業世界記錄20.13%-量產多晶電池效率世界記錄(經國家光伏質量監督檢驗中心CPVT認證)334.5W-60片多晶最高功率世界記錄保持者(經TUV萊茵認證)6.高功率溫度系數特性優勢和實際發電

11、效能比較晶科量產多晶vs行業量產單多晶-晶科多晶功率溫度系數更高，戶外實際發電性能更優組件功率隨工作溫度的升高而降低，組件功率溫度系數越低，表明組件溫度升高時，組件功率降低幅度越大，組件實際發電量損失越多。晶科量產多晶功率溫度系數較行業量產多晶和量產單晶均更高，戶外實際發電過程中，組件溫度升高時，晶科多晶功率的降低幅度來的更小，因而實際發電量損失來的更低更低的溫度系數，表示隨著溫度升高，每上升一度，晶科多晶組件功率下降0.40%，而某品牌單晶組件功率下降0.42%。與STC實驗室條件下（1000W/m2,250C,AM1.5)的額定功率相比，PTC的值（1000W/m2,200C,AM1.5)

12、更能說明組件在實際工作環境中的真實功率。晶科60片多晶的PTC值約在9192%，而單晶一般在87-90%。技術發展路線和時間節點晶科將利用光學二次利用技術，電路優化增效技,組件新結構技術,2年內實現60P多晶組件300W量產，5年內實現60P多晶組件330W量產。發展黑硅技術,通過特殊的表面陷光處理，電池絨面結構接近單晶，反射率和光學吸收率也優于單晶。較傳統多晶光譜響應波段更寬(拓展至紅外波段)，具有更高的光學利用率。晶科研發的黑硅電池量產效率已經達到20.13%。II代多晶技術,效率堪比單晶，但CTM/LID等較單晶更低;可采用傳統多晶原料及鑄錠工藝制備，生產成本遠比拉晶而成的單晶低廉。內部

13、缺陷及雜質更少，量產轉換效率較傳統多晶提升約1.0%。1.未來單晶市場份額會超越多晶嗎？單晶電池成本降低迅速主要是因為上了金剛線切割，一旦多晶克服一些工藝問題，也從砂線切割改成金剛線，成本將進一步下降，再次拉大與單晶成本差距，再加多晶效率提升有較大空間，所以未來較長一段時間多晶仍將占據大部分市場份額。2.單晶組件的功率真的比多晶組件高很多嗎？單晶電池的效率是要比多晶電池效率高，但由于封裝損失，光衰特別是初始光衰，發電有效面積損失，單晶的輸出功率與多晶相差不大，晶科的多晶組件量產功率檔在260-275瓦，某品牌單晶在265-275瓦。3.單多晶電站投資收益對比？目前60片封裝的高功率組件，晶科的

14、多晶組件量產功率檔在260-275瓦，某品牌單晶在265-280瓦。雖然單晶高出5瓦檔，但晶科多晶1500V高壓組件能讓每個陣列增加50%的組件數量，有效節約了支架、夾具、匯流箱、光伏電纜、基礎工程、安裝工程等，因此在總的投資成本上，晶科多晶系統將比某品牌單晶系統具有更好的成本優勢。   在電站營運層面，由于晶科多晶的光衰特別是初始光衰要大大低于單晶，所以每瓦發電量至少比單晶高1-2%，電站造價多晶也要低于單晶，那么在25%資本金比例、15年貸款年限的融資結構下，我國中部地區投資多晶電站的資本金內部收益率IRR會比投資多晶電站高出至少2%以上。4.單多晶電站運行實

15、際效能比較？全世界范圍內，就已經運行的電站來看，單多晶電站的比率是9：1，也就是多晶電站有更多、更久的實際的電站發電數據來證明多晶技術的可靠度和數據的可信度，多晶技術和多晶電站已經經歷過長期在不同地區，不同地理氣候環境下運行的考驗。5.單晶硅片是否比多晶硅片有更高的機械強度？這是個概念誤區，組件機械強度主要取決于封裝材料和封裝工藝及品質，目前主流單多晶組件都通過5400帕和2400帕風雪靜態載荷測試，晶科多晶組件是“首家”；現在行業中其他家也通過了這個測試。6單晶硅電池比多晶硅電池有更高的轉換效率和更大的效率提升空間。這也是個概念誤區，單晶硅由于本身就是硅材料性質，量產單晶硅品質已經很多年沒有

16、變化，但是多晶硅質量及制造技術提升很快，這也是這幾年來單晶硅的效率提升速度遠遠不如多晶技術的發展速度；隨著多晶硅純度和品質進一步提升，更先進的高效多晶鑄錠技術及電池表面處理技術的應用，多晶電池效率具有更大的提升空間。7在長期可靠性方面，單多晶電站比較？就提供的承諾質保來看，多晶功率衰減質保較單晶低0.5%，同樣功率組件，多晶壽命周期內保障的發電量高于單晶。單晶初始LID光率較多晶高1.0%，光衰后單晶組件功率與標稱功率差距顯著大于多晶，導致單晶出廠后經光衰導致的發電量損失高于多晶，由此帶來的發電收益損失高于多晶。8多晶更容易發生隱裂嗎？隱裂主要是因為組件發生彎曲，或機械強度特別是動態載荷下的機械強度不夠，和什么性質硅片無關，和封裝材料及封裝質量有關。9初始光衰一定是多晶更低一點，
