主控樓采暖空調給排水施工方案

1、1工程概況1.1工程介紹 本工程為包鋼集團有限公司新體系建設三座240噸轉爐主控樓采暖、空調、通風、給排水管道安裝工程，主控樓總共七層，面積約為2萬平方米，由于現場工期緊，任務重，質量要求高，施工作業面有局限性，同時還要與土建、電力等專業溝通、配合。所以需要組織嚴密的組織機構，健全質量管理制度，有效的管理措施，采用先進的施工工藝，采取有效的組織措施，在保證工程質量的前提下完成施工任務，創出優質的質量。在編制本施工方案時，充分理解建設單位的施工意圖，詳細審核施工圖紙，嚴格按施工圖紙進行施工，并配分監理部門做好隱蔽工程的施工及驗收，達到合格質量目標。1.2工程特點1.2.1管道小管線安裝較多、管路

2、敷設縱橫交叉 , 管道接口量大,系統潔度要求非常嚴格，所以必須保證管路系統在線沖洗的質量，嚴格按照施工規程操作。1.2.2人力組織方面工程管理人員已滿足施工現場需要與要求，施工人員基本到位。2編制依據2.1施工圖紙2.2國家現行有關標準和技術規范2.2.1通風與空調工程施工質量驗收規范GB 5024320022.2.2建筑給水塑料管管道工程技術規程DB51/T5024-20012.2.3建筑排水硬聚氯乙烯管道施工及驗收規程CJJ/T29-982.2.4建筑給水排水及采暖工程施工質量驗收規范GB50242-20022.2.5建筑給水聚乙烯類管道工程技術規程CJJ/T98-20032.2.6通風與

3、空調工程施工質量驗收規范GB50243-20022.2.7建筑工程施工質量驗收統一標準GB50300-20012.2.8設計施工圖中所選的標準圖集2.3以往我方施工經驗3施工順序采暖施工順序：安裝準備預制加工干管安裝立管安裝支管安裝 散熱器安裝 管道試壓 管道防腐和保溫 管道沖洗、試壓中間交工?？照{(diào)施工順序：熟悉圖紙測量、風管預制風機盤管安裝管材除銹、刷油干管安裝各層支管安裝閥門安裝試壓臨時管線連通管安裝主、支管補漆保溫冷凝排水管施工系統循環（清洗）隱蔽驗收風口百葉窗安裝中間交工。給排水施工順序：安裝準備 管道預制排水干、立管安裝排水支管安裝潔具安裝灌水試驗中間交工。 4施工網絡進度計劃4.1

4、施工進度見附表，可根據現場具體情況隨時調整5施工準備與資源配置計劃5.1施工材料準備5.1.1圖紙審查無誤后，按照圖紙設計條件提出有關材料的備料預算，需甲方提供的部分材料預算及時提交甲方，其余部分按材料備料預算計劃要求進行材料的采購。5.1.2由甲方提供的材料及設備，我方應及時的進行檢驗、驗收。5.1.3由我方采購的材料必須按照設計要求的型號，規格和材質，在有制造能力的廠家進行采購，材料必須具有制造廠的質量證明書，其質量不得低于國家現行標準的規定。5.1.4由甲方提供的鋼板、鋼管、閥門及管件的材質、規格、型號、質量應符合設計文件的規定，并應按國家現行標準進行外觀檢驗，不合格者不得使用。5.1.

5、5管道閥門到貨后，應對其逐個進行殼體壓力試驗和密封試驗，不合格者不得使用，必要時需進行研磨，并填寫“閥門試壓記錄”。5.1.6工程所有材料，一律用質量好的優質產品，有產品出廠合格證，安裝前仔細檢查，挑選，杜絕對不合格產品的使用，而且在施工當中一定要注意材料的節約，不得浪費，提倡新工藝，節能產品5.2施工技術準備5.2.1主控樓土建已施工完畢，檢驗合格，滿足安裝要求，并辦理了工序交接手續。5.2.2現場的消防器材、安全設施齊備，并檢查合格。5.2.3管道組成件和支承件經檢驗合格。5.2.4管道安裝時所使用的測量、檢查儀器與量具應符合國家計量部門規定的精度標準，并按期檢驗合格。5.2.5應有批準的

6、施工方案及經會審的施工圖紙，并對施工人員進行詳細的技術交底。5.2.6技術人員、安裝技術工人配備合理、持證上崗。5.3施工現場準備5.3.1根據現場實際情況設置材料堆放場地和機具、管道停置場地。工機具及設備進場應檢修完畢，保養良好。對施工現場周圍進行清理，保證施工現場清潔、整齊，以便施工。5.3.2勞動力計劃勞動力計劃序號工種人數備注1水暖工103電焊工54電工15技術員26輔助工10根據實際情況加減人數7安全員28質量員19人數匯總315.3.3工機具計劃工機具計劃序號設備名稱規格單位數量備注1電焊機BX-160臺33無齒踞PDV16個14水鉆MODEL臺15砂輪切割機2416S臺26套絲機

7、臺17臺鉆臺18管鉗把39活扳子把310改錐把411PP-R熱熔機臺112水平尺臺113線墜個614手錘把36主要施工方法6.1通風空調技術要求及施工方法1.預制前先按設計圖紙設計的管線，確定可行的具體的預制件品種及長度：預制的半成品要標注清楚編號，分批分類存放，運輸和安裝過程中要注意保護預制件，以便對號安裝正確。2.根據圖紙設計的材質、管徑和壁厚，進行鋼管的預先選擇和檢驗，矯正管材的平直度，整修管口。采用砂輪切割機或割管機切割，管子切割時注意切口的位置，管子端面要求平整，無裂紋、無毛刺。3.在管道上直接開孔焊接分支管道時，切口的部位須用校核過的樣板畫定，用氧炔焰切割，完畢后要用銼刀或砂輪磨光

8、機打磨掉氧化皮與熔渣，使端面平整。4.為了盡量減少固定焊口的焊接量，將鋼管及管件（成品供應）在地面預制成管道組成件，管道組成件預制的長度以方便運輸和吊裝為宜。5.法蘭連接法蘭與管道焊接連接時，插入法蘭盤的管子端部距法蘭盤內端面為管壁厚度的1315倍，便于焊接。焊接法蘭時，保證管子與法蘭端面垂直，里外施焊。法蘭的襯墊不得突入管內，緊固螺栓要按對稱十字形順序，分兩次或三次擰緊，保證法蘭襯墊受力均勻，同時保證法蘭的嚴密性，擰緊后以露出螺母兩扣螺紋為宜。6.絲接管子絲扣采用機械套絲，管徑DN25m以上要分兩次進行套絲，不可一次套成，管子螺紋要規整，不得有斷絲或缺絲現象。安裝螺紋管件要按旋轉方向一次裝好

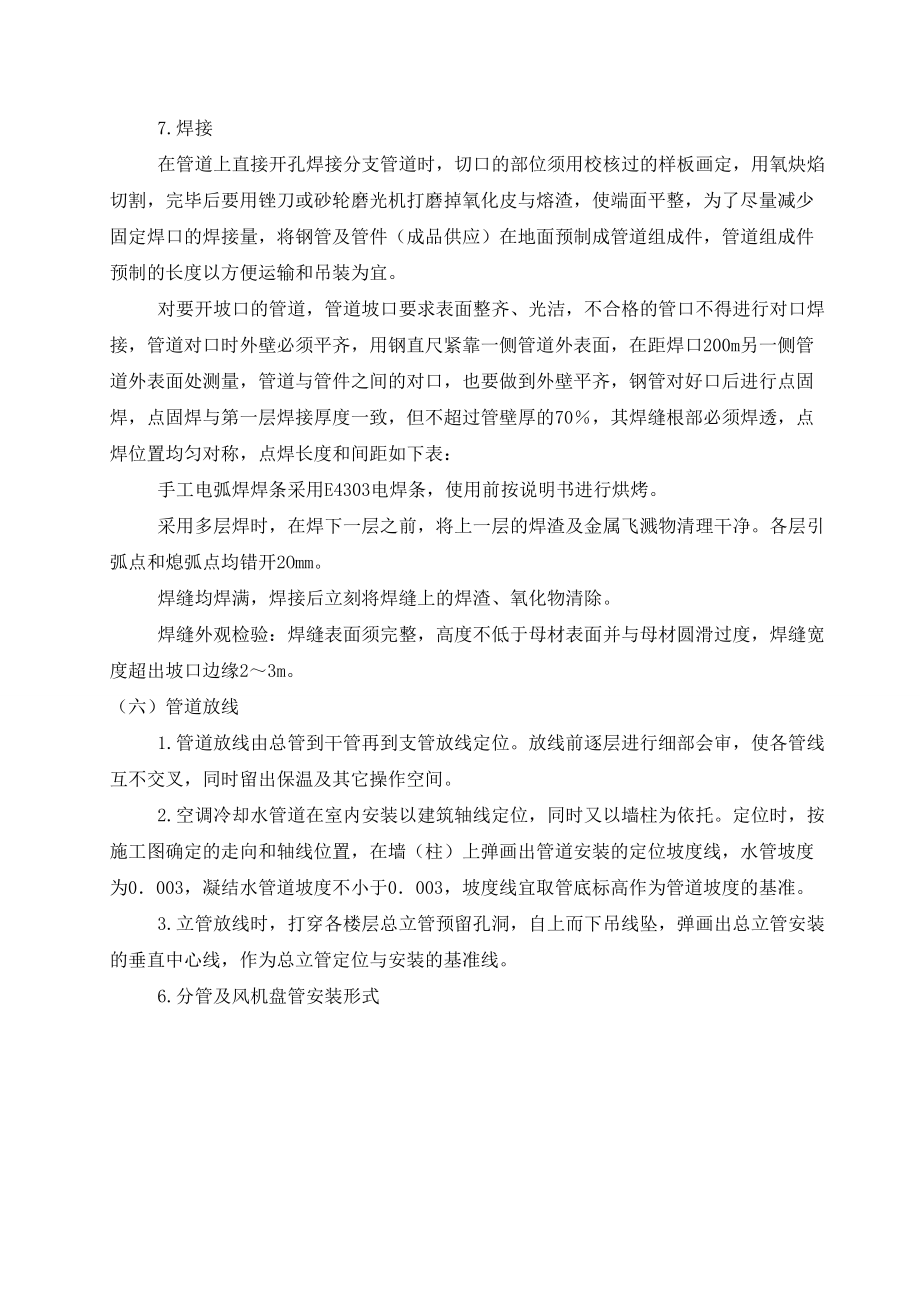

9、，不得倒向。安裝后，外露23扣螺紋，并清除剩余填料，對外露螺紋涂樟丹防銹漆防腐。管道螺紋連接時，在管子的外螺紋與管件或閥件的內螺紋之間加油麻，先將麻絲抖松成薄而均勻的纖維，從螺紋的第二扣開始沿螺紋方向進行纏繞，纏繞好后表面沿螺紋方向涂白厚漆，然后擰上管件，再用管鉗收緊。填料纏繞要適當，不得把厚漆、麻絲從管端下垂擠入管腔，以免堵塞管路。7.焊接在管道上直接開孔焊接分支管道時，切口的部位須用校核過的樣板畫定，用氧炔焰切割，完畢后要用銼刀或砂輪磨光機打磨掉氧化皮與熔渣，使端面平整，為了盡量減少固定焊口的焊接量，將鋼管及管件（成品供應）在地面預制成管道組成件，管道組成件預制的長度以方便運輸和吊裝為宜。

10、對要開坡口的管道，管道坡口要求表面整齊、光潔，不合格的管口不得進行對口焊接，管道對口時外壁必須平齊，用鋼直尺緊靠一側管道外表面，在距焊口200m另一側管道外表面處測量，管道與管件之間的對口，也要做到外壁平齊，鋼管對好口后進行點固焊，點固焊與第一層焊接厚度一致，但不超過管壁厚的70，其焊縫根部必須焊透，點焊位置均勻?qū)ΨQ，點焊長度和間距如下表：手工電弧焊焊條采用E4303電焊條，使用前按說明書進行烘烤。采用多層焊時，在焊下一層之前，將上一層的焊渣及金屬飛濺物清理干凈。各層引弧點和熄弧點均錯開2Omm。焊縫均焊滿，焊接后立刻將焊縫上的焊渣、氧化物清除。焊縫外觀檢驗：焊縫表面須完整，高度不低于母材表面

11、并與母材圓滑過度，焊縫寬度超出坡口邊緣23m。（六）管道放線1.管道放線由總管到干管再到支管放線定位。放線前逐層進行細部會審，使各管線互不交叉，同時留出保溫及其它操作空間。2.空調冷卻水管道在室內安裝以建筑軸線定位，同時又以墻柱為依托。定位時，按施工圖確定的走向和軸線位置，在墻（柱）上彈畫出管道安裝的定位坡度線，水管坡度為0003，凝結水管道坡度不小于0003，坡度線宜取管底標高作為管道坡度的基準。3.立管放線時，打穿各樓層總立管預留孔洞，自上而下吊線墜，彈畫出總立管安裝的垂直中心線，作為總立管定位與安裝的基準線。6.分管及風機盤管安裝形式臥式暗裝風機盤管示意圖（七）支、吊架制作、安裝管道支架

12、的選擇考慮管路敷設空間的結構情況、管內流通的介質種類、管道重量、熱位移補償、設備接口不受力、管道減震、保溫空間及墊木厚度等因素選擇固定支架、滑動支架及吊架。6.2采暖系統技術要求及施工方法室內管道安裝采暖管道安裝PP-R（1） 、工藝流程主控樓采暖系統主干管由車間M列進入主控樓。經走廊到頂層分配。5、6層采暖系統為上給下回式。中間暖氣片為并聯。4層為上給上回并聯。3層南北側為值班室是上給下回，2層為上給上回式，散熱器為并聯。南北兩側分設熱力進入口。（2）、操作方法：A、明裝托、吊干管安裝必須在安裝層的結構頂板完成后進行，沿管線安裝位置的模板及雜物清理干凈，托吊卡件均已安裝牢固，位置正確。B、立

13、管安裝在障礙物拆除完畢后進行，支管安裝應在墻面抹灰后進行。C、按設計圖的坐標和標高放線，并繪制實側施工圖，根據施工圖的管道尺寸，進行斷管，斷口要平齊，斷面已應除毛刺，管材與管件連接墻面必須清潔，干操無油，用管剪剪取所需主管材長度，在熔熱端用筆在管道標出所需的承插長度，將管材及管件同時放在熔接模頭上加熱，并注意長度及方向、加熱后，將管材及管件脫離熔接模頭，立即對接，在加熱和插接過程中，不能轉動管道和管件，應直接插入。D、干管安裝 首先，根據設計圖紙要求的坐標，標高預留槽洞或預埋套管，并按下表設置自由臂及支承：最小自由臂，最大支承間距尺寸表DN2025324050637590冷水管La250280

14、320360400450500550L135080095011001250140015001600E、立管安裝 立管明裝，每層從上至下統一吊線安裝，支承間距按下表設置，將預制好的立管按編號分層排開、順序安裝，對好調直時的印記，校核預留甩口的高度、方向是否正確，支管甩口均加好臨時管堵，立管上的閥門安裝朝向應便于操作和修理，安裝完后用線墜吊直找正，立管穿樓板應加裝套管，套管應高出地面20mm?；瑒又巫畲箝g距表DN2025324050637590水管管10001200150017001800200020002100F、支管明裝將預制好的支管從立管甩口處依次逐段進行安裝，根據管道長度適當加裝固定卡，

15、并及時做好管口封堵，支管如裝有閥門，閥門應進行壓力試驗抽檢后連接。G、管道試壓采暖管的試驗壓力為工作壓力的1.5倍，工作壓力為0.4MP，試驗壓力為0.6MP。熱熔連接的管道，水壓試驗應在連接完成24小時以后進行。水壓試驗前，試壓管道應固定，但接頭部位應露出，便于檢查接口的滲漏情況。將各配水點封堵，緩慢向試壓管道充水，同時排出管內氣體待系統充滿水后，進行水密性試驗。E、采用手動泵逐步加壓，升至規定試驗壓力后，穩壓0.5小時，壓力降不超過0.05MPa，然后在工作壓力狀態下穩壓2小時，壓力降不得超過0.03MPa，同時檢查各連接處不得滲漏，通知有關人員驗收，辦理交接手續，然后把水泄凈。F、管道沖

16、洗 采暖系統管道在交付使用前必須沖洗，沖洗水應用自來水，流速不得小于1.0m/s。3、套管制作、安裝：A、穿過地下室或地下構筑物外墻的套管，應采用防水套管。一般可用剛性防水套管，有嚴格防水要求或振動處應選用柔性防水套管。剛、柔性防水套管應按地下防水工程和標準圖要求制作安裝。B、穿過隔墻和樓板處的套管，一般采用普通套管(即鐵皮套管和鋼管套管兩種)。如設計無規定時，對于穿過基礎、衛生間等處，應優先采用鋼管套管。C、普通套管的制作應符合下列要求：套管在制作前應按施工圖要求檢查預留孔洞的位置、坐標、標高和尺寸；套管的作用是便于管道的維修更換和自由伸縮，要求套管的管徑應比穿入的管徑大12號；套管長度的計

17、算方法及尺寸要求：過墻套管長度墻厚墻兩面抹灰厚度；過樓板套管長度樓板厚度十板底抹灰厚度地面抹灰厚度20mm(衛生間為30mm)；鍍鋅鐵皮套管要卷制規整，采用咬口接縫(嚴禁采用非咬口，搭捆在穿管表面)，其直徑要求與上述相同。否則，將失去套管的作用，使維修換管時抽出困難，且受溫度作用時，限制了自由伸縮，導致管道額外受力，甚至將墻面抹灰層拉裂。套管兩端應平齊、整潔，管內外應除銹和上防腐涂層。D、套管安裝及質量要求：套管安裝應在干管、立管和支管安裝時同時套入，安放于指定位置，過樓板處的套管采用鋼筋棍或鐵線臨時固定，在干管、立管安裝校正合格后，再將套管按位置、間隙予以固定和堵洞封固；穿樓板的套管應在套管

18、與穿管之間的空隙處，采用油麻或防水油膏填實封閉；穿墻套管可用石棉繩、毛氈條等填實；穿樓板套管頂部，高出地面不少于20mm；底部與頂棚下平面齊平；過墻壁的套管兩端與飾面齊平；過基礎的套管兩端各伸出墻面30mm以上，管頂上部應留出凈空余量；套管固定要求牢固、管口平齊、環縫間隙均勻，油麻填實，封閉嚴密。、管道支吊架制作與安裝：管道支架用于支承穩定不同介質的管道，保證其正常運行。管道支架的間距、結構形式和制作、安裝的施工技術和質量監控，均應按設計或采暖與衛生工程施工及驗收規范及采暖系統及散熱器安裝、室外熱力管道支座等國家標準圖集規定執行。 支架的間距：管道支架承受管子、管路附件、管內介質、保溫材料和溫

19、度作用等載荷作用。載荷時，管壁上的應力和應變隨支架的間距而變化。支架間距越大，管道的撓度也越大。如果撓度過大時，會造成管道反向坡度，增大接口焊縫處的破壞應力。在正常情況下，最好將管道接口焊縫或其它接口位置放在距管架梁或支墩1/41/5跨距處。644qL4105ET跨中管道的最大撓度可按下式驗證計算：f式中：f跨中最大撓度；q1cm管道的重量，包括管子自重、管路附件、保溫材料(保溫層、保護層)和管內介質的重量；L支架間距；E管材的彈性模量(MPa)；T管道截面的慣性矩，約等于005(cm4)。4、散熱器清洗及安裝（2）、安裝散熱器組對應平直緊密。（3）、散熱器墊片應使用耐

20、熱橡膠成品，組對后墊片外露不應大于1mm。6.3給排水施工工藝及方法6.3.1水系統施工方法（一）、工藝流程（二）、施工作法1固定在建筑結構上的管道支、吊架，按設計指定的固定位置及方式固定，以保證不影響結構的安全性能。2閥門安裝前，用手動試壓泵對其作耐壓強度試驗。試驗以每批(同牌號、同規格、同型號)數量中抽查10%，且不少于一個，如有漏、裂不合格的再抽查20%，仍有不合格的則逐個作強度和嚴密性試驗。對于安裝在主干管上起切斷作用的閉路閥門，逐個作強度和嚴密性試驗。強度和嚴密性試驗壓力為閥門出廠規定的壓力。3管道和設備安裝前，清除內部污垢和雜物。安裝中斷或完畢的敞口處，作臨時封閉。4管道系統試壓和

21、清洗作法（1）、室內暗設或埋地的管道在隱蔽前進行試壓。各系統安裝完畢后進行試壓。（2）、各系統管道作水壓試驗，試驗用壓力表精度不低于1.5級，表的最大刻度為試驗壓力的1.62倍，壓力表安設在系統最低處，試壓用水為清潔水，各系統試驗壓力，本工程給水系統試驗壓力為1.00MPa；在試驗壓力下觀測10min，壓力降不大于0.02MPa，然后降至工作壓力進行檢查，不滲不漏為合格。（3）、試驗合格后用清潔水對各系統管道進行沖洗，水沖洗速度不小于1.5m/s，水沖洗連續進行，以出口處的水色、透明度與入口處的目測基本一致為合格。管道沖出的臟物不得進入設備，設備沖出的臟物不得進入管道。5管道消毒作法給水管道在

22、使用前用每升水中含2030mg游離氯的水灌滿管道進行消毒。含氯水用漂白粉兌制，然后采用試壓泵將含氯水壓入給水管內。含氯水在管中留置24h以上。6.3.2排水系統施工方法（一）、工藝流程安裝準備管道預制排水干、立管安裝排水支管安裝灌水試驗（二）、施工作法1、排水塑料管的配管及粘接工藝，按下列規定執行：(1)、鋸管及坡口A、鋸管長度應根據實測并結合各連接件的尺達逐層確定。B、鋸管工具宜選用細齒鋸、割刀等，斷口應平整并垂直于軸線，斷面處不得有任何變形。C、插口處可用中號板銼銼成1530坡口，坡口厚度宜為管壁厚度的1312，長度一般不小于3mm，坡口完成后應將殘屑清理干凈。(2）、粘合面的清理管材或管

23、件在粘合前用綿紗或干布將承口內側和插口處擦干凈，使被粘合面保持清潔，無砂塵與水跡。當表面粘有油污時，須用綿紗或干布蘸丙酮等清潔劑擦凈。(3）、管端插入承口深度配管時將管材與管件承口試插一次，在其表面(試插時)劃出標記，插入深度不小于有關規定。(4）、膠粘劑涂刷刷時軸向涂刷，動作迅速，涂抹均勻，用量合適，不能漏涂或涂抹過厚，冬季施工時尤須注意。涂刷先涂承口，后涂插口。(5）、承插接口的連接承插口涂刷膠粘劑后，立即找正方向?qū)⒐茏硬迦氤锌?，使其?zhǔn)直，再加擠壓。同時使管端插入深度符合所劃標記，并保證承插接口的直度和位置正確，而且還保持靜待23min防止接口滑脫。各預制管段節點間誤差不大于5mm。(6)

24、、靜置養護到膠粘劑接口固化為止。（7）排水塑料管堵塞時，不能使用帶有銳邊尖口的機具清通。6.3.3管道的防腐及涂漆（一）涂漆 A 油漆的品種、性能、顏色、涂刷層數及表面標記等應符合設計規定。油漆應有生產廠的合格證。B 涂漆質量應符合下列要求,與基面粘結牢固，厚度符合要求，面層色調一致，光亮清潔，無皺紋、氣泡、針孔；漆膜均勻、完整，無漏涂損壞。C 已完成涂漆的管道、設備、容器，不得作為人行道或當作支架使用。損壞的漆膜在下道工序施工前應提前進行修補。D 安裝后無法涂漆或不易涂漆的部位，在其他工序完成后，應按設計標準進行涂漆。（二）涂漆要求A 焊接鋼管防腐前需要清洗表面的鐵銹、焊渣、毛刺、油、水等污

25、物，除銹根據GB/T8923-1988涂裝前鋼材表面銹蝕等級和除銹等級的規定，采用噴砂或化學除銹時，其質量標準應達到Sa2.5級，采用手工除銹時，其質量標準應達到St3級。B 室內明裝鋼管及附件應將表面除銹干凈后，涂底漆兩遍，中漆一遍，面漆兩遍。C 埋地鋼管外表面采用環氧煤瀝青涂料加強防腐，干膜厚度不小于0.4mm。D 管道支、吊架，在清除表面銹污后，刷底漆兩遍，面漆兩遍，面漆顏色與管道顏色相同。E 明裝管道的面漆涂刷完畢后，應在管道醒目的管段處用色漆標示水流方向及管道符號，水流方向用箭頭表示，管道符號用管道代號表示。F 室內給排水管道防腐工程的施工及驗收應遵照GB50235-2010工業金屬

26、管道工程施工規范及HGJ229-1991工業設備、管道防腐蝕工程施工及驗收規范執行。2.3其它未盡事宜，按有關規定及標準圖施工。7質量保證體系及措施7.1質量管理保證體系項目經理：侯升云質檢員：楊作梁總工程師：陳克敏施工隊2施工隊1 全 體 施 工 人 員施工隊3 質量管理組織機構 表97.2工程質量控制措施7.2.1接受業主的監督、檢查，嚴格按有關施工驗收規范和質量評定標準、施工圖紙及設計說明、制造廠商提供的安裝技術文件等有關標準進行施工，接受業主委派和設備合同規定的現場指導人員的指導。7.2.2我公司質量管理手冊、程序文件、作業指導書。7.2.3編制詳盡的施工方案，做到開工有報告，施工有方案、措施、技術質量標準明確。7.2.4組織圖紙自審和會審，并應形成記錄。7.2.5工程用原材料、半成品和設備必須具有完整的材質單、合格證及相關證明材料（原件）并經業主認證后方可使用。8安全保證體系及措施8.1安全管理保證體系安全項目經理：侯升云專業安全員： 姚志光現場安全經理：孔繁奮施工隊2施工隊1全 體 施 工 人 員施工隊3 安全管理組織機構 表108.2安全條例8.2.1現場人員必須配戴安全帽，操作電閘及水泵時，應戴絕
