某工程基坑事故分析

1、某工程基坑事故分析一、前言基坑圍護施工在上海地區已經開展多年，出于各種各樣的因素每年都會發生一些事故，小者產生一些經濟損失，大者會產生極惡劣的社會影響甚至人身?yè)p害事故。本工程雖然屬于小規模的基坑，但因?yàn)殚_挖深度深、土層地質狀況復雜，而施工單位又極不重視報著一種僥幸心理，未舉行仔細地設計匆匆施工，終于產生事故造成重大的經濟損失。二、工程概況本次基坑圍護施工的內容是工廠內一小型的機械設備基礎，基坑面積僅6.0×6.0m2，但基坑的開挖深度達到8.4m深，且囫圇設備基礎基坑在廠房?jī)?nèi)施工。廠房建造為已建單層鋼筋混凝土排架結構，層高為10m，基礎為自然地基自立基礎?；舆吘壘嚯x最近的兩個排架柱

2、邊為6.m左右，排架基礎為5.2m×5.2m的矩形自立基礎，基礎埋深為室內地坪以下1.5m,基坑邊緣距離廠房排架柱基礎邊的距離僅3m左右。因此該基坑雖小，但在開挖過程中的位移影響將涉及到囫圇廠房的使用和平安。該工程地處上海東北區域黃浦江沿岸，距離江邊100米以內。場地土層物理力學性質見下表:土層物理力學性質表土層編號土層名稱層厚層底深度容重r0kN/m3內聚力C（kPa）內摩擦角1填土1.01.018 2灰色沖填土1.62.616.21010.31褐黃色粉質粘土1.23.819.014262灰色砂質粉土8.712.518.6833淤泥質粉質粘土2.014.517.7111

3、7灰色淤泥質粘土6.52117.41011地質報告中液化判別表明，該場地淺層2層灰色砂質粉土嚴峻液化，尤其是深度10m處液化指數IL=27.48,靜力觸探Ps值消失峰值。因?yàn)榈刭|(zhì)報告是91年舉行勘探數據，未做注水實驗，按照黃浦江沿岸的工程閱歷，估量1層褐黃色粉質粘土和層淤泥質粉質粘土的水平滲透系數為10-510-6之間，而2層灰色砂質粉土的水平滲透系數可能會達到為10-4數量級。三、圍護方式及事故產生緣由因?yàn)楸竟こ袒用娣e小，業主未請專業設計單位對基坑的開挖做專項設計，施工單位也未仔細地舉行施工組織設計。1圍護形式簡介基坑的開挖深度為8.4m，圍護施工的基本形式為鋼板樁擋土、壓密注漿隔水，支撐

4、采用兩道鋼圍檁+十字型鋼支撐。鑒于在廠房?jī)?nèi)施工，廠房層高僅為10m，鋼板樁的長度和機具設備均受到層高的限制。因此施工中先放坡挖土2.5m后落坑打鋼板樁，鋼板樁為拉森,長度為9m。插入深度為坑底以下僅3.1m。隔水壓密注漿僅一道，在施工過程中發覺因?yàn)榈?層灰色砂質粉土砂性相當重，滲透系數大，注漿深度達到10m左右時無法控制，因此實際注漿深度僅為坑底以下2.0m。此外因?yàn)榛用娣e較小，坑底舉行了壓密注漿滿堂加固，但是同樣因?yàn)橥翆拥木売?，加固深度也僅為坑底以下2m。2基坑事故狀況圍護施工結束后不到一周，施工單位就開頭挖土施工。因?yàn)榛用娣e小，土方少，挖土施工舉行得十分快速。盡管在向下開挖的過程中早已

5、發覺從鋼板樁的縫隙內不斷地有地下水滲出，但施工單位仍舊抱著僥幸心理直挖究竟；在基坑挖至基本究竟后，坑底消失大量管涌、流砂現象，墊層一經鋪設即刻被沖掉，根本無法舉行墊層和底板施工。更為嚴峻的是基坑邊的兩根廠房排架柱消失了嚴峻的沉降，兩天不到沉降值就達到了5cm，并且有持續增強的趨勢。此時設備基礎的施工實際已無法施工，而對主體結構廠房基礎的影響日趨嚴峻，為避開事故的擴大化，只得立刻將囫圇基坑快速回填。至此囫圇基坑的圍護結構終于報廢。3事故緣由分析（1）作為圍護結構主體的鋼板樁的插入深度僅3m，遠小于1:1的開挖深度。因?yàn)槭┕じ叨鹊南拗?，而基坑的開挖深度有8.4m之深，鋼板樁的長度不足，懸臂樁的插入

6、深度遠遠不夠。因此利用鋼板樁擋土的抉擇本身就是個失誤。本工程圍護樁沒有舉行測斜監測，因?yàn)樯喜績傻乐蔚淖饔们乙驗榛用娣e小，支撐的橫向剛度作用大，事故后又準時回填，開挖過程中基坑不至于坍塌，但坑邊土向內側位移必然是坑邊基礎沉降的影響因素之一。（2）拉森鋼板樁圍護的止水防線有兩道，一道是鋼板樁搭接止口，另一道為樁后的壓密注漿，土性較差的地區實行兩道注漿。在本工程中壓密注漿和止水鋼板樁的深度均惟獨10m左右的深度，遠遠未達到隔斷透水層的目的，且壓密注漿在砂性很重的2層灰色砂質粉土層中牽強舉行施工，漿液早已四處流竄不知所蹤。而鋼板樁打設過程中，未實施屏風式施工，止口搭接效果難以保證。如此一來，基坑的

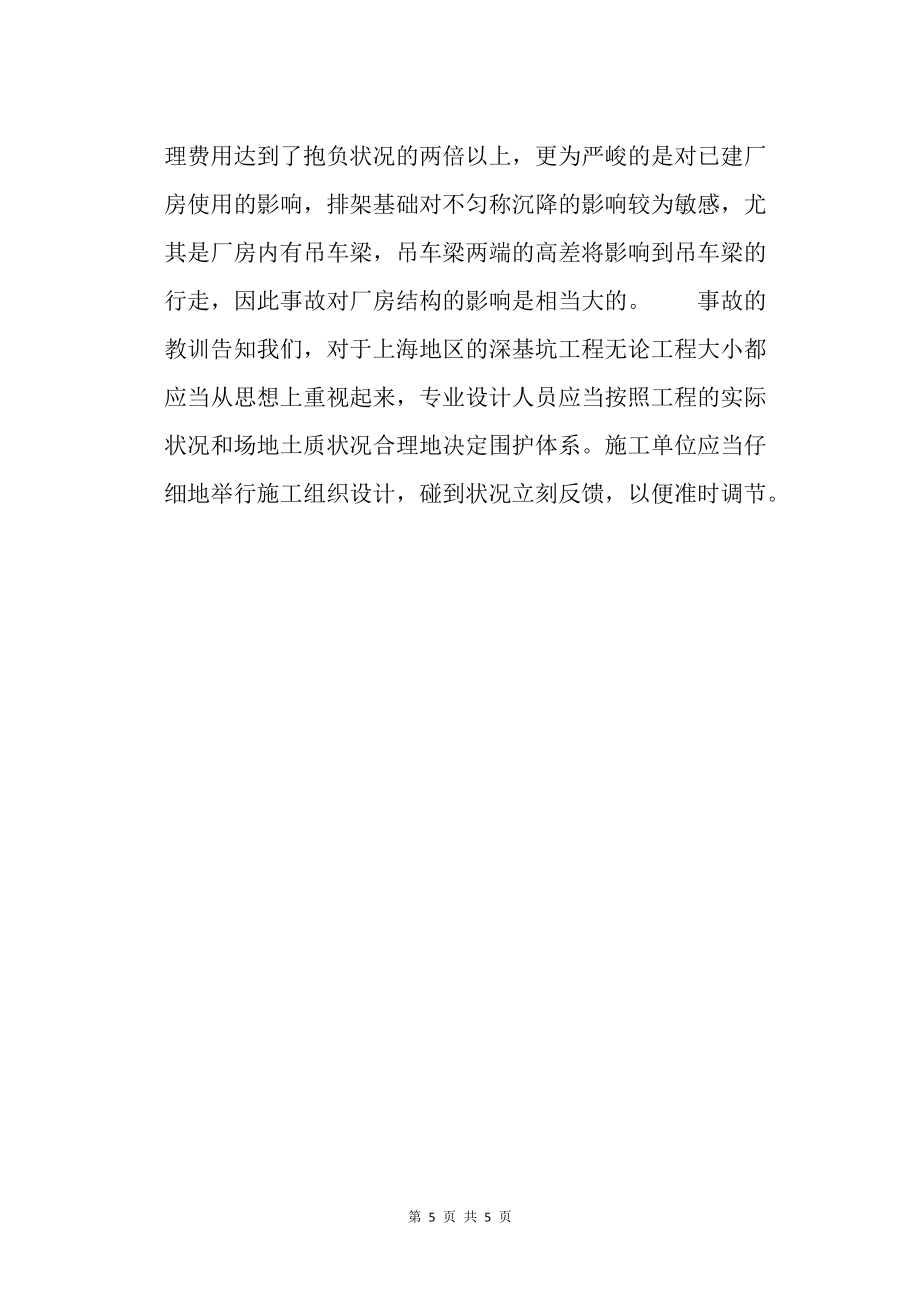

7、隔水效果可想而知，引起坑邊廠房排架柱基礎嚴峻沉降最主要的緣由就是基坑涌水。（3）封底壓密注漿倘若深度足夠、施工質量好是可以起到相當大的作用。但在本工程中封底壓密注漿厚度僅2m，不足以抵擋坑底上涌水的壓力，造成水壓力穿透坑底使墊層和底板施工無法舉行。4事后處理基坑回填后，業主請了專業人員舉行了詢問，分析了事故緣由，幫助施工單位重新制定了新的圍護施工方案。在原有鋼板樁外圍重新施工600750鉆孔灌注樁，樁長為16m。止水采用高壓旋噴樁，深度為14m。鋼支撐和圍檁重新設置兩道。施工開挖后效果較好，坑邊廠房基坑沉降未再有大的進展。四、結論本次基坑事故的發生主要是因?yàn)闃I(yè)主和施工單位未引起足夠的重視，對這種深小基坑純粹抱著一種僥幸心理。但事實無情，對于這樣的圍護結構未消失重大的人身?yè)p害事故已屬僥幸。事前未對土層狀況做分析，壓密注漿止水本身就不適用于砂性土中施工，因此止水帷幕未起作用是基坑管涌、流砂，造成坑邊廠房基礎沉降的主要緣由。該工程雖小，但圍護的處理費用達到了抱負狀況的兩倍以上，更為嚴峻的是對已建廠房使用的影響，排架基礎對不勻稱沉降的影響較為敏感，尤其是廠房?jī)?nèi)有吊車梁，吊車梁兩端的高差將影響到吊車梁的行走，因此事故對廠房結構的影響是相當
