用MATLAB進行控制系統的滯后校正設計

1、 武漢理工大學自動控制原理課程設計說明書 學 號： 0121011360128 課程設計題 目用MATLAB進行控制系統的滯后校正設計學 院自動化專 業自動化班 級姓 名指導教師肖純 2012年12月23日課程設計任務書學生姓名： 專業班級： 自動化1001班 指導教師： 肖 純 工作單位： 自動化學院 題 目: 用MATLAB進行控制系統的滯后校正設計。 初始條件：已知一單位反饋系統的開環傳遞函數是要求系統的靜態速度誤差系數，相角裕度，并且幅值裕度不小于10分貝。要求完成的主要任務: （包括課程設計工作量及其技術要求，以及說明書撰寫等具體要求）（1） 用MATLAB作出滿足初始條件的K值的系

2、統伯德圖，計算系統的幅值裕度和相位裕度。（2） 系統前向通路中插入一相位滯后校正，確定校正網絡的傳遞函數，并用MATLAB進行驗證。（3） 用MATLAB畫出未校正和已校正系統的根軌跡。（4） 課程設計說明書中要求寫清楚計算分析的過程，列出MATLAB程序和MATLAB輸出。說明書的格式按照教務處標準書寫。時間安排： 任務時間（天）指導老師下達任務書，審題、查閱相關資料2分析、計算2編寫程序1撰寫報告2論文答辯1指導教師簽名： 年 月 日系主任（或責任教師）簽名： 年 月 日 目錄1正特性及校正方法11.1滯后校正特性11.2滯后校正設計的一般步驟與方法12未校正時系統分析32.1伯德圖繪制3

3、2.2未校正系統的相位裕度和幅值裕度43.確定滯后校正傳遞函數54.系統校正前后根軌跡圖74.1未校正系統根軌跡圖74.2校正后系統根軌跡圖85.心得體會10參考文獻111正特性及校正方法1.1滯后校正特性滯后校正就是在前向通道中串聯傳遞函數為的校正裝置來校正控制系統，的表達式如下所示。 （1-1） 其中，參數a、T可調。滯后校正的高頻段是負增益，因此，滯后校正對系統中高頻噪聲有削弱作用，增強了抗干擾能力?？梢岳脺笮Ｕ倪@一低通濾波所造成的高頻衰減特性，降低系統的截止頻率，提高系統的相位裕度，以改善系統的暫態性能。滯后校正的基本原理是利用滯后網絡的高頻幅值衰減特性使系統截止頻率下降，從而使

4、系統獲得足夠的相位裕度?；蛘?，是利用滯后網絡的低通濾波特性，使低頻信號有較高的增益，從而提高了系統的穩態精度。可以說，滯后校正在保持暫態性能不變的基礎上，提高開環增益。也可以等價地說滯后校正可以補償因開環增益提高而發生的暫態性能的變化。1.2滯后校正設計的一般步驟與方法 （1）按穩態性能指標要求的開環放大系數繪制未校正系統的伯德圖。如果未校正系統需要補償?shù)南嘟禽^大，或者在截止頻率附近相角變化大，具有這樣特性的系統一般可以考慮用滯后校正。 （2）在未校正系統的伯德圖上找出相角為的頻率作為校正后系統的截止頻率，其中為要求的相位裕度，為補償滯后校正在產生的相位滯后，一般取。 的選?。菏菫榱搜a(bǔ)償滯后校

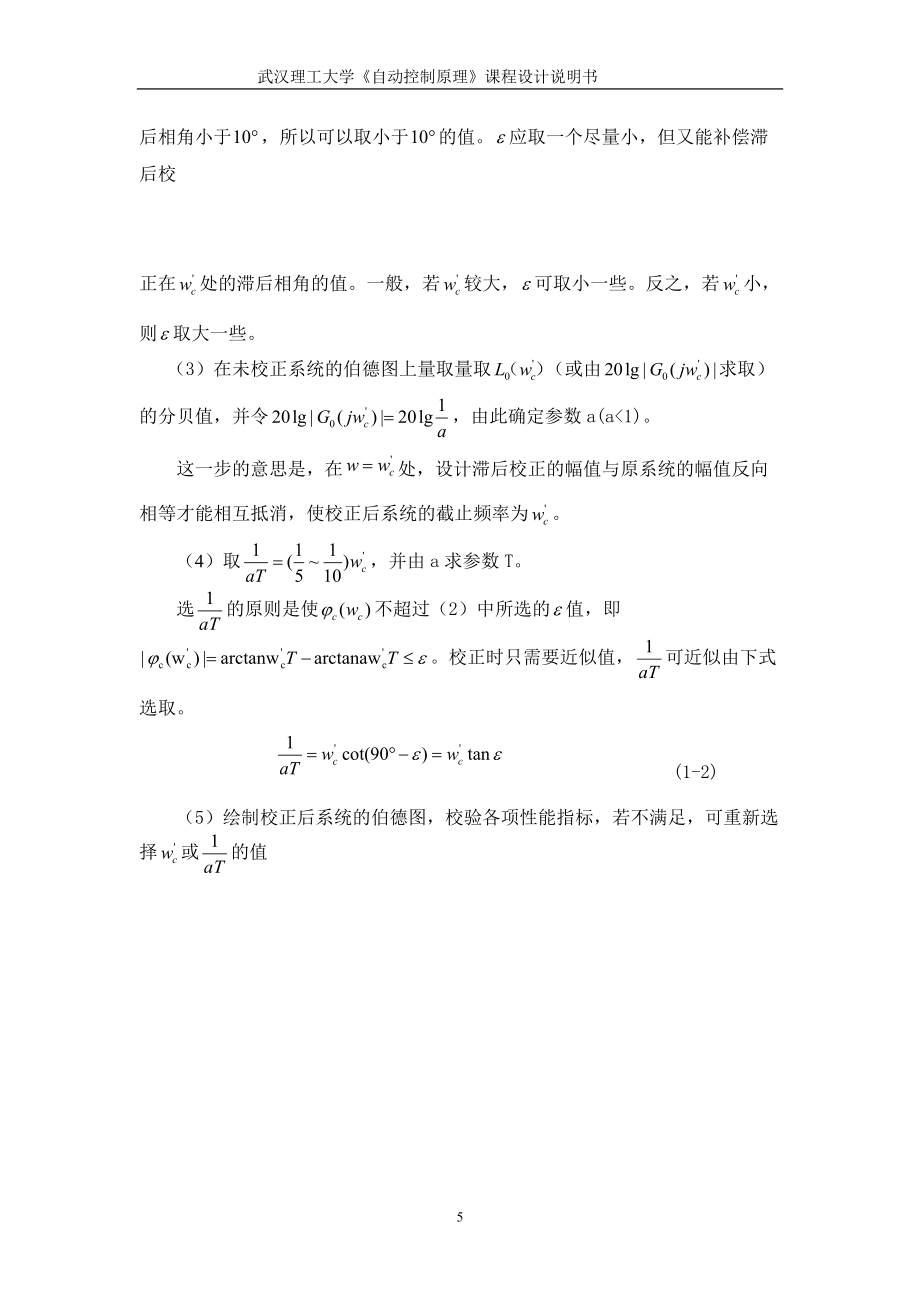

5、正的相位滯后的，一般限制滯后校正的滯后相角小于，所以可以取小于的值。應取一個盡量小，但又能補償滯后校正在處的滯后相角的值。一般，若較大，可取小一些。反之，若小，則取大一些。 （3）在未校正系統的伯德圖上量取量?。ɑ蛴汕笕。┑姆重愔担⒘睿纱舜_定參數a(a<1)。 這一步的意思是，在處，設計滯后校正的幅值與原系統的幅值反向相等才能相互抵消，使校正后系統的截止頻率為。（4） 取，并由a求參數T。選的原則是使不超過（2）中所選的值，即。校正時只需要近似值，可近似由下式選取。 (1-2)（5） 繪制校正后系統的伯德圖，校驗各項性能指標，若不滿足，可重新選擇或的值2未校正時系統分析2.1伯德圖繪

6、制(1)根據穩態誤差的要求，確定系統的開環增益K （2-1）則解得 （2-2）（2）由于開環增益K=100,在MATLAB中輸入以下命令：G=tf(1000,1,11,10,0);kg,r=margin(G);mag,phase,w=bode(G); %繪制G的幅頻特性和相頻特性曲線 margin(G)matlab得出如下結果：Warning: The closed-loop system is unstable. > In warning at 26 In DynamicSystem.margin at 63 kg = 0.1100r = -34.3247則可得未校正系統的伯德圖如圖1

7、所示： 圖2-1矯正前伯德圖2.2未校正系統的相位裕度和幅值裕度由圖可知幅值裕度h= -19.2db，相角裕度小于零，而且負值較大，因此該系統不穩定，需要串入一個滯后矯正環節，使其趨于穩定。3.確定滯后校正傳遞函數 圖3-1矯正前伯德圖由圖可知=0.729，且此時為40db （3-1）=0.729 （3-2） （3-3）在MATLAB中輸入以下命令：n=15.74,1;d=1574,17315,15751,10,0;G=tf(1000*n,d);mag,phase,w=bode(G); %繪制G的幅頻特性和相頻特性曲線margin(G)其伯德圖如下。圖3-2 系統校正后伯德圖由伯德圖可得滿足設

8、計要求4.系統校正前后根軌跡圖4.1未校正系統根軌跡圖系統校正前傳遞函數為： （4-1）由傳遞函數可知其根軌跡有3條分支，其極點為（0，0），（-10，0），（-1，0），沒有零點，其實軸上的主要根軌跡為，漸近線交點為（-3.33，0）漸近線與實軸夾角，將代入系統特征方程得： （4-2）令其實部為零，解得：，K=11，故與虛軸交點為（0，3.16），（0，-3.16）和（0，0） （4-3）解得：（舍去）在matlab的命令窗口中輸入的程序?yàn)椋簄=10;d=1,11,10;rlocus(n,d) %作出根軌跡圖圖4-1 未校正系統根軌跡圖4.2校正后系統根軌跡圖校正后系統傳遞函數為 （4-4）

9、由傳遞函數可知其根軌跡有3條分支，其極點為（0，0），（-10，0），（-1，0），（-0.00064，0）,零點為（-0.064，0），其實軸上的主要根軌跡為，漸近線交點為（-3.65，0）漸近線與實軸夾角，將代入系統特征方程得： （4-5）令其實部虛部都為零，解得：，故與虛軸交點為（0，3.06），（0，-3.06）和（0，0） （4-6）解得：在matlab的命令窗口中輸入的程序?yàn)椋簄=157.4,10;d=1574,17315 ,15751,10,0;rlocus(n,d) %作出根軌跡圖 圖4-2 系統校正后根軌跡圖5.心得體會通過這次對控制系統的滯后校正的設計與分析，讓我對串聯滯后

10、校正環節有了更清晰的認識，加深了對課本知識的理解，對期末考試也起到了積極的復習作用，而且讓我更進一步熟悉了相關的MATLAB軟件的基本編程方法和使用方法。在這次課程設計的過程中，從整體思路的構建到具體每一步的實現，過程并不是一帆風順的，通過復習課本知識以及查閱圖書館有關資料確定了整體思路，然后在稿紙上演算確定校正網絡參數，最后運用MATLAB軟件編程驗證，作圖。在word編輯和運用MATLAB軟件時遇到了一些問題，通過上網查詢或者請教同學都得到了解決，因而設計的過程中也提高了我對word和matlab軟件運用能力。本次課程設計的核心之一是MATLAB軟件的使用，通過軟件編程，我對MATLAB的

11、語言和應用有了更進一步的了解，特別熟悉了一些對自動控制很使用的命令，如根軌跡繪制函數rlocus()，伯德圖繪制函數bode()等。利用MATLAB對控制系統進行頻域分析，大大簡化了計算和繪圖步驟，是一款很實用的軟件，今后利用課余時間也可以拓展一下自己在MATLAB軟件編程的能力。這次課程設計完成后，我體會到了學習自動控制原理，不僅要掌握書本上的內容，還要靈活思考，善于變換，在提出問題、分析問題、解決問題的過程中不斷提高自己分析和解決實際問題的能力。要把理論知識與實踐相結合起來，從而提高自己的實際動手能力和獨立思考的能力。 參考文獻 1 王萬良.自動控制原理M. 北京：高等教育出版社.，2008 2 胡壽松.自動控制原理M. 科學出版社， 20003 王正林.MATLAB/Simulink與控制系統仿真M.北京：電子工業出版，2005 4 何衍慶.MATLAB語言的運用M. 北京：化學工業出版社，20035 李素玲.自動控制原理M. 西安：西安電子科技大學出版社， 20076 李友善. 自動控制原理360題M. 哈爾濱： 哈爾濱工業大學出版社2002本科生課程設計成績?cè)u(píng)定表姓 名性 別專業、班級課程設計題目：用MATLAB進行控制系統的滯后校正設計課程設計答辯或質疑記錄：成績?cè)u(píng)定依據：評 分
