建筑電氣安全性措施

1、建筑電氣安全性措施近年來，住宅建筑的電氣設計，已受到有關方面的關注，從政府 主管部門制訂政策法規，到開發單位、設計人員不懈地改進創新，不 僅適應了大量家用電器進人家庭和多種信息消費猛增的需要，而且在用電安全方面，也相應有了許多的保護措施。但是，各類電氣事故仍 然逐漸增多。針對此情況，文章對建筑電氣的安全性措施進行了探討。一、建筑工程中常用的安全保護措施（一）絕緣保護材料、設備進場應進行絕緣檢查。在建筑電氣工程施工質量驗收規范GB50303-2002基本規定中對主要設備、材料、成品 和半成品進場驗收作了詳細要求。比如成套燈具的絕緣電阻不小于 2修，內部所用導線絕緣厚度不小于 0.6mm開關、插座

2、的不同極性 帶電部件間的電氣間隙和爬電距離不小于 3mm絕緣電阻值不小于5M Q ;柜、屏、臺、箱、盤間線路的線間和線對地間絕緣電阻值饋電線 路必須大于0.5MQ,二次回路大于1修；電線、電纜產品有安全認 證標志，絕緣層完整無損，厚度均勻且規定了絕緣層厚度。因有異議 送有資質實驗室進行抽樣檢測。對于在施工中由于工藝需要而損壞的 絕緣層應采用色相帶和絕緣電膠布恢復到不低于原絕緣等級，等等。（二）短路、過載保護線路發生短路時，線路中的電流將增加到正常時的幾倍甚至 幾十倍。在配電設備中常用熔斷器以達到短路保護功能。 熔斷器不僅 要標明額定電流，還應標明額定電壓。根據配電系統中可能出現的最 大故障電流

3、，選擇具有相應分?jǐn)嗄芰Φ娜蹟嗥鳌?熔件的額定電流一般 為用電設備額定電流的1.5倍左右。載保護一般由白動開關（或小型斷路器）完成。根據實際需要，白動開關可配備過電流脫扣器、失壓脫扣器、分勵脫扣器。為 了起到白動開關過載保護的作用，白動開關的額定電流要與負載電流 相匹配，并小于導線的載流量。（三）漏電保護電流通過人體內部，對人體傷害的嚴重程度與通過人體電流 的大小、通過人體的持續時間、通過人體的途徑、電流的頻率以及人 體的狀況等多種因素有關。特別是電流的大小和通過時間之間有著十 分密切的關系。目前，我國和西歐及日本一樣，對于漏電保護器取 30毫安/秒作為設計依據。根據各國經驗，這樣的漏電保護器，

4、可以 滿足觸電保護的要求，具有足夠的安全性。在建筑工程中漏電保護方式一般米用分支線保護和末端保 護相結合的分級保護方式，并以末端保護為主。這樣，可盡量縮小發 生人身觸電及故障時所引起的停電范圍，不影響其他設備或用戶的用 電，便于查找故障，提高供電系統的可靠性。漏電保護器不同于其他 電氣產品，由于它關系到人身安全，因此選用時必須注意以下原則：（1）必須符合國家標準GB682486漏電電流動作保護器的要求， 并具有中國電工產品認證委員會（縮寫為 CCEE的認證標志；（2） 應經有關專業部門檢測并試驗合格的報告證明文件；（3）應符合漏電 保護方式對其額定漏電動作電流及分?jǐn)鄷r(shí)間的要求， 并滿足分級保護

5、 的級間協調原則。（四）等電位保護施工質量驗收規范 GB5030分2002第3章、第27章對建筑 物等電位連結作了具體要求。等電位分局部等電位連結和總等電位連 結。在規范3.1.7強制性條文中，要求接地（P日或接零（PEN 支線必須單獨與接地或接零干線相連接， 不得串聯連接。在建筑工程 中同類插座同一回路的接地線利用插座壓緊螺栓相互翻接是不符合 要求的，干線導線應可靠連接后連接到分戶箱內接地匯流排，匯流排與總等電位箱直接相連。接地線用黃綠相間線是國際上通用的， 總等 電位同時是重復接地點。局部等電位在以往圖集中有兩種方案，這種方案都存在不合 理的地方，新的圖集蘇D101-2003中作了修改。新

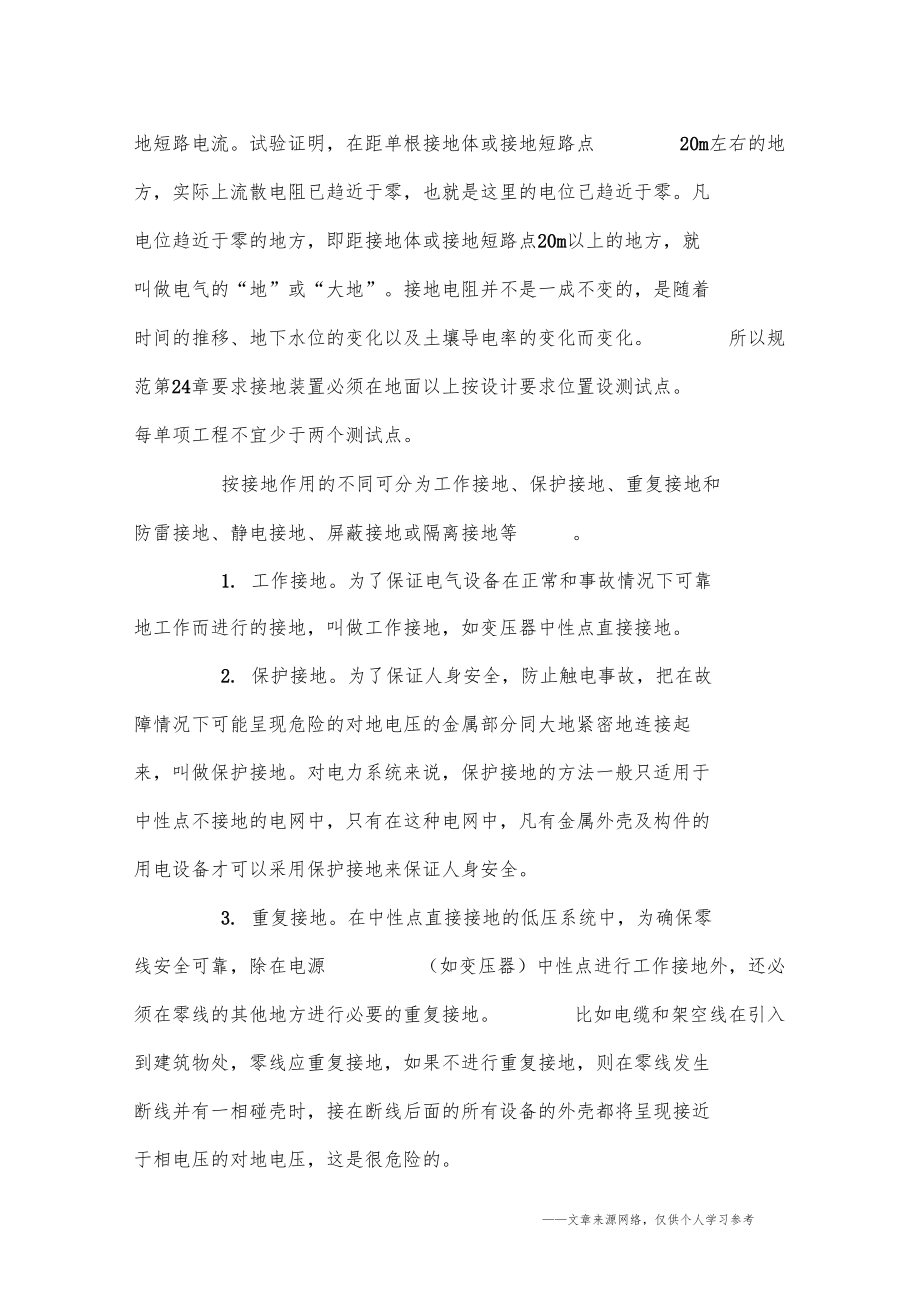

6、圖集有兩點得到加 強：一是現澆板內受力筋與等電位系統作了可靠的焊接； 二是衛生間 的用電設備不僅要接地保護，而且還要等電位接地，增加了潮濕場所 用電的安全性。（五）接地保護設備的某部分與土壤之間作良好的電氣連接， 叫做接地。與 土壤直接接觸的金屬物件，叫做接地體或接地極。當電氣設備發生接 地故障時，電流就通過接地體向大地作半球形散開， 這一電流叫做接 地短路電流。試驗證明，在距單根接地體或接地短路點 20m左右的地 方，實際上流散電阻已趨近于零，也就是這里的電位己趨近于零。凡 電位趨近于零的地方，即距接地體或接地短路點20m以上的地方，就 叫做電氣的“地”或“大地”。接地電阻并不是一成不變的，

7、是隨著 時間的推移、地下水位的變化以及土壤導電率的變化而變化。 所以規 范第24章要求接地裝置必須在地面以上按設計要求位置設測試點。每單項工程不宜少于兩個測試點。按接地作用的不同可分為工作接地、保護接地、重復接地和 防雷接地、靜電接地、屏蔽接地或隔離接地等。1. 工作接地。為了保證電氣設備在正常和事故情況下可靠 地工作而進行的接地，叫做工作接地，如變壓器中性點直接接地。2. 保護接地。為了保證人身安全，防止觸電事故，把在故 障情況下可能呈現危險的對地電壓的金屬部分同大地緊密地連接起 來，叫做保護接地。對電力系統來說，保護接地的方法一般只適用于 中性點不接地的電網中，只有在這種電網中，凡有金屬外

8、殼及構件的 用電設備才可以采用保護接地來保證人身安全。3. 重復接地。在中性點直接接地的低壓系統中，為確保零 線安全可靠，除在電源 （如變壓器）中性點進行工作接地外，還必 須在零線的其他地方進行必要的重復接地。 比如電纜和架空線在引入 到建筑物處，零線應重復接地，如果不進行重復接地，則在零線發生 斷線并有一相碰殼時，接在斷線后面的所有設備的外殼都將呈現接近 于相電壓的對地電壓，這是很危險的。4. 防雷接地。為了防止雷電的危害而進行的接地，叫做防 雷接地。防雷接地作用不言而喻，不接地就無法對地泄放雷電流。規 范對利用建筑物基礎和主體鋼筋做接地極和引下線以及人工接地裝 置、接閃器的安裝作了具體要求

9、。設計對防雷接地阻值都給出了參數， 接地體和引下線完成后要測試，接閃器完成后整個系統才能測試。 人 工接地引下線要順直，不存在死角，引下線金屬保護管要與引下線做 電氣連通。避雷帶形成等電位可防靜電危害。 人工接地裝置接地體間 距不小于5m是為了降低接地體屏蔽作用。二、檢查要點1.利用建筑物基礎鋼筋作接地裝置，要按設計和規范要求 焊成環網狀。檢查搭接長度、施焊質量、搭接材料的規格尺寸，人工 接地的埋地深度和間距，引下線的焊接質量和測試點的設置， 測試方 法和阻值大小。2 .總等電位和局部等電位的施工要符合設計和規范要求。3. 總等電位箱內白動空氣開關、總漏電保護器以及分戶箱 內小型斷路器、漏保器的質量、參數及級間協調，高低壓配電設備的 絕緣和安全防護，導線及燈具等質量。4. 同類插座同一回路的接地線的敷設，不能利用插座端子 壓緊螺栓相互翻接，用國際上通用的黃綠相間線作接地干線， 接地干 線應可靠連接后敷設到分戶箱內接地匯流排， 匯流排與總等電位接地 排連接。按設計的供電線制檢查總等電位箱內重復接地。5. 導線絕緣
