水泥基滲透結(jié)晶型防水涂料施工工藝

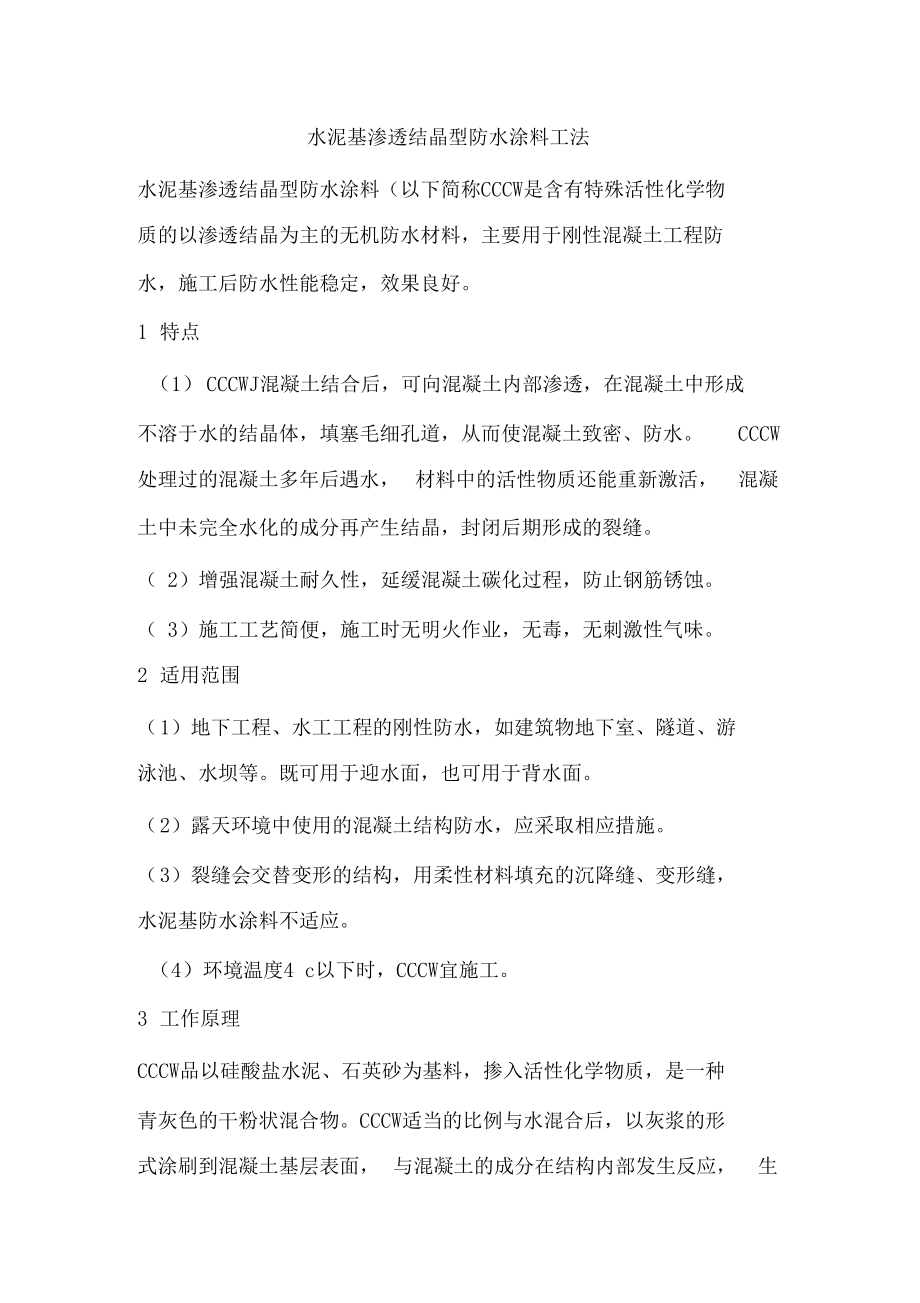

1、水泥基滲透結(jié)晶型防水涂料工法水泥基滲透結(jié)晶型防水涂料（以下簡稱CCCW是含有特殊活性化學(xué)物質(zhì)的以滲透結(jié)晶為主的無機防水材料，主要用于剛性混凝土工程防水，施工后防水性能穩(wěn)定，效果良好。1 特點（1） CCCWJ混凝土結(jié)合后，可向混凝土內(nèi)部滲透，在混凝土中形成不溶于水的結(jié)晶體，填塞毛細(xì)孔道，從而使混凝土致密、防水。CCCW處理過的混凝土多年后遇水，材料中的活性物質(zhì)還能重新激活，混凝土中未完全水化的成分再產(chǎn)生結(jié)晶，封閉后期形成的裂縫。（ 2）增強混凝土耐久性，延緩混凝土碳化過程，防止鋼筋銹蝕。（ 3）施工工藝簡便，施工時無明火作業(yè)，無毒，無刺激性氣味。2 適用范圍（ 1）地下工程、水工工程的剛性防水

2、，如建筑物地下室、隧道、游泳池、水壩等。既可用于迎水面，也可用于背水面。（ 2）露天環(huán)境中使用的混凝土結(jié)構(gòu)防水，應(yīng)采取相應(yīng)措施。（ 3）裂縫會交替變形的結(jié)構(gòu)，用柔性材料填充的沉降縫、變形縫，水泥基防水涂料不適應(yīng)。（4）環(huán)境溫度4 c以下時，CCCW宜施工。3 工作原理CCCW品以硅酸鹽水泥、石英砂為基料，摻入活性化學(xué)物質(zhì)，是一種青灰色的干粉狀混合物。CCCW適當(dāng)?shù)谋壤c水混合后，以灰漿的形式涂刷到混凝土基層表面，與混凝土的成分在結(jié)構(gòu)內(nèi)部發(fā)生反應(yīng)，生成不溶的樹枝狀纖維晶體結(jié)構(gòu)，分布在混凝土的微孔和毛細(xì)管道中，填塞細(xì)小的滲漏水通道，從而提高混凝土強度和起到堵水防水效果。4 材料及施工機具(1)材料

3、緩凝抗?jié)B型CCCW一般用于混凝土面層作為單一的涂料使用， 或在某些結(jié)構(gòu)需要2 種材料時做第1 層防水， 或作為半干料填補混凝土裂縫、施工縫、 孔洞； 緩凝增效型CCCW， 能產(chǎn)生較硬面層，保護(hù)下層涂料，也可作為單獨涂層用來防潮。CCC峨術(shù)指標(biāo)和產(chǎn)品檢驗依據(jù)水泥基滲透結(jié)晶型防水材料GB18445-2001。( 2)施工機具攪拌機具，用于拌合水與水泥基防水涂料；有彈性的棕毛刷、大小刷子，用于涂刷水泥基防水涂料；噴涂機具，噴涂施工時采用；臺秤。5 工藝流程基層處理-防水涂層施工-養(yǎng)護(hù)-防護(hù)層施工。6 施工方法6.1 基層處理6.1.1 一般混凝土基層用鋼絲刷、打磨機或5%的鹽酸溶液清洗基層表面的浮漿

4、、返堿、 塵土、油污以及表面涂層等雜物，并鑿毛，然后用清水沖洗至中性。在使用CCCWT,混凝土表面具有完全濕潤的粗糙面。6.1.2 特殊部位處理(1)對穿墻孔、結(jié)構(gòu)裂縫(縫寬大于0.4mm、施工縫等應(yīng)鑿成U形槽， 槽寬20mm、 深 25mm。 用水沖刷干凈并除去表面的積水，再涂刷 CCCW濃縮劑灰漿到LM梢內(nèi)，讓灰漿達(dá)到初步固化(施工后12h),然 后用錘子將CCCW縮劑或堵漏劑的半干燥團(tuán)料填滿U形梢并搗實。最 后再涂刷1 層濃縮劑灰漿。( 2)鑿除蜂窩結(jié)構(gòu)及疏松結(jié)構(gòu)，將所有松動的雜物用水沖刷掉，直至見到堅硬的混凝土基層，并在潮濕的基層上涂刷i層cccwa縮劑，隨后用防水砂漿或防水細(xì)石混凝土

5、填補并搗固密實。最后再涂刷1 層濃縮劑灰漿。(3)特殊部位加強作法如圖1 3所示。6.2 防水涂層施工6.2.1 配料(1)涂刷施工時，容積配合比為CCCW水=5:2,把計量過的粉料和水倒入攪拌機攪拌均勻，無攪拌設(shè)備時也可人工攪拌，但必須拌合均勻。(2)噴灑施工時，容積配合比CCCW水=5: 3 ,拌合方法同(1)。(3)用于填實孔洞、U形梢的半干料團(tuán)容積配合比為CCCW水=6:1, 拌合1015s ,待混合料中出現(xiàn)固體塊后使用。(4) CCCW在攪拌后30min內(nèi)用完。6.2.2 涂刷( 1)水工工程、露天環(huán)境中使用的混凝土結(jié)構(gòu)，應(yīng)待其各種收縮、變形基本穩(wěn)定后再開始涂刷作業(yè)。地下工程，在保證

6、盡快回填的情況下，迎土面允許拆模后即開始涂刷作業(yè)。2)涂刷作業(yè)可采用半硬性棕毛刷用力往復(fù)涂刷或用專門噴灑機具噴涂。涂料用量控制在0.81kg/m2。(3)一般要求涂刷2道，即在第1層涂料達(dá)到初步固化(約12h)后，進(jìn)行第2 道涂料涂刷。當(dāng)?shù)? 道涂料干燥過快時，應(yīng)澆水濕潤后再進(jìn)行第 2 道涂料涂刷。6.3 養(yǎng)護(hù)(1)當(dāng)CCCW層固化時(約2h)開始養(yǎng)護(hù)，養(yǎng)護(hù)時間不少于72h,每天灑水至少3 次(天氣熱時，應(yīng)增加噴水次數(shù))或用潮濕的粗麻布覆蓋。由于CCC悌層在養(yǎng)護(hù)期需要與空氣直接接觸來確保滲透效果，故嚴(yán)禁采用不透氣的塑料薄膜等材料直接覆蓋在涂層上。(2)養(yǎng)護(hù)過程中，CCC幡層必須避免雨水、大風(fēng)、

7、日曬、霜凍和泥漿的侵蝕。(3)對用于存放液體的結(jié)構(gòu)，如水池，應(yīng)養(yǎng)護(hù) 7d,在1218d的完全固化期后方能投入使用。( 4)若空氣流通條件差，如沉箱或小的封閉沉井，宜用風(fēng)扇或鼓風(fēng)設(shè)備送風(fēng)，以保證涂料接觸足夠的空氣。( 5)地下結(jié)構(gòu)涂刷水泥基防水涂料36h 后才能進(jìn)行回填。如果涂刷后7d內(nèi)回填，回填土必須濕潤，以避免回填土從 CCCW層中吸收水分，影響滲透效果。6.4 防護(hù)層施工(1) CCCWf層不宜長期暴露在干燥的空氣中， 更不宜在陽光下暴曬。(2)地下工程中CCC摘層可采用回填土作防護(hù)層，應(yīng)在涂刷后710d內(nèi)用濕潤土回填；水工工程涂刷 CCCW層后最好在18d內(nèi)注水，否則應(yīng)增加防護(hù)層；露天環(huán)

8、境中使用的混凝土結(jié)構(gòu)工程，如體育場看臺或屋面，在CCCW層施工后18d內(nèi)應(yīng)施工防護(hù)層。（ 3）防護(hù)層可采用細(xì)石混凝土、砂漿、面磚、油漆、環(huán)氧樹脂或各種涂料。（4）經(jīng)CCCWt理的混凝土結(jié)構(gòu)面外還要加1層混凝土或砂漿、面磚 時，應(yīng)在防水涂料完全固化（即848h）后施工，于防水層上刷界 面劑，粘結(jié)力會更好。（5）經(jīng)CCCW理的混凝土面外涂刷漆、環(huán)氧樹脂或各類涂料時，應(yīng)在涂層養(yǎng)護(hù)7d 后進(jìn)行。使用涂料前宜用5%的鹽酸溶液清洗表面，然后再用清水清洗。7 質(zhì)量標(biāo)準(zhǔn)（ 1）混合料配合比及涂層施工操作應(yīng)符合工藝規(guī)定要求。（2） CCC悌層厚薄均勻，不允許漏涂和露底，不符合要求的應(yīng)修整重刷。（3） CCCW料

9、的調(diào)制用量應(yīng)符合規(guī)定要求（0.81kg/m2）,并在規(guī)定的時間內(nèi)用完。設(shè)計另有要求時按設(shè)計說明施工。（4） CCCW層在施工養(yǎng)護(hù)期間不得損壞，否則需進(jìn)行修補。（ 5）混凝土表面不應(yīng)過于光滑，否則應(yīng)進(jìn)行酸洗或磨砂，使之粗糙。（ 6） 進(jìn)場材料應(yīng)有合格證和檢驗報告，經(jīng)現(xiàn)場復(fù)驗合格后方能使用。（ 7） 水泥基防水涂料產(chǎn)品必須密封存放在干燥場所，且不能受凍（存于 7以上的環(huán)境），通常情況下存放期為1 年，不得使用過期變質(zhì)的產(chǎn)品。8勞動力組織小面積施工時，可單人操作。施工面積較大時，可設(shè) 1人配料運輸，58人涂刷，每班每人施工面積100200m2,根據(jù)工程量及進(jìn)度 要求安排作業(yè)班數(shù)。9安全措施（1）采用機械施工時，攪拌及噴灑機具應(yīng)嚴(yán)格按操作規(guī)程作業(yè)，用
