帶電跨越放緊線施工方案

1、高頭窯110kV變一紅慶梁煤礦110kV輸電線路線路架設（帶電跨越）施工方案編碼：SD-10項目名稱高頭窯110kV變一紅慶梁煤礦110kV輸電線路作業內容線路架設（帶電跨越）張牽放緊線簽字欄批準年 月曰審核年 月曰編寫年 月曰-四川昆侖電力工程有限公司一一紅慶梁煤礦110kV輸變電工程項目部二O三年七月1. 適用范圍12. 編寫依據3. 施工概況4. 作業流程4.1 作業（工序）流程圖4.2 工序安排5. 安全風險辨析與預控6. 作業準備6.1 人員配備6.2 主要工器具及儀器儀表配置7作業方法7.1 施工準備：7.2.1跨越架搭設7.2.2牽張場地布置7.2.3放線滑車懸掛7.2.4導引繩

2、展放7.2.5牽引繩及導地線展放7.2.6導地線連接107.2.7導地線緊線107.2.8平衡掛線128. 質量控制措施及檢驗標準138.1 質量控制措施138.2 質量控制表單158.3 檢驗標準151.適用范圍本施工方案適用于紅慶梁煤礦110kV輸電線路，帶電跨越（電力線路）張力架線施 工作業。2.編寫依據為確保該紅慶梁煤礦110kV輸電線路架線施工作業順利成，根據被跨越電力線路的 運行單位達拉特旗供電局要求，帶電跨越放緊線施工（被跨越電力線路不停電）嚴格按照：DL5009.2電力建設安全工作規程（架空電力線路部分）；DL5106-1999跨越電力線路架線施工規程；DL/T5168-200

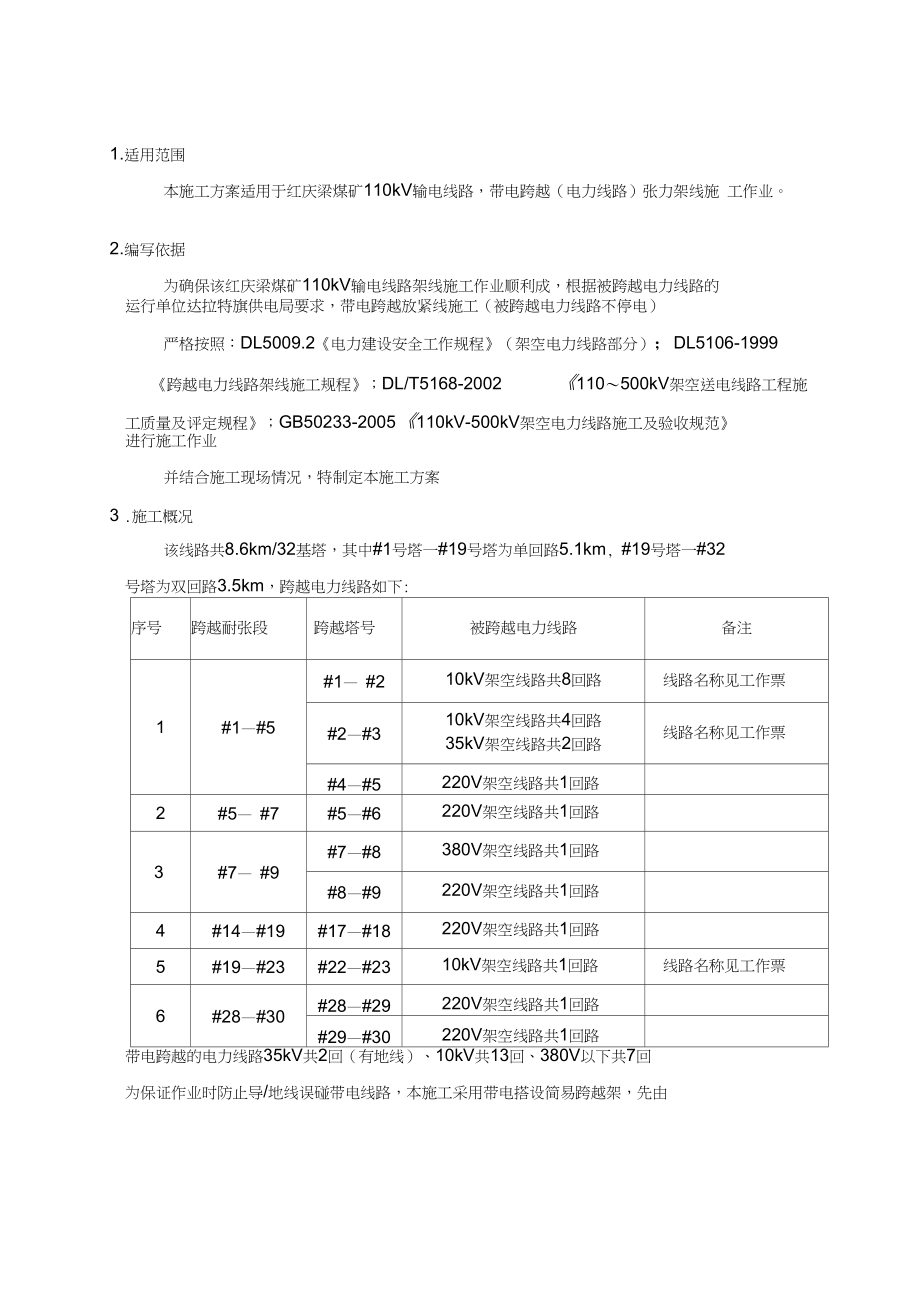

3、2110500kV架空送電線路工程施工質量及評定規程；GB50233-2005110kV-500kV架空電力線路施工及驗收規范 進行施工作業并結合施工現場情況，特制定本施工方案3 .施工概況該線路共8.6km/32基塔，其中#1號塔一#19號塔為單回路5.1km, #19號塔一#32號塔為雙回路3.5km，跨越電力線路如下:序號跨越耐張段跨越塔號被跨越電力線路備注1#1#5#1 #210kV架空線路共8回路線路名稱見工作票#2#310kV架空線路共4回路35kV架空線路共2回路線路名稱見工作票#4#5220V架空線路共1回路2#5 #7#5#6220V架空線路共1回路3#7 #9#7#8380

4、V架空線路共1回路#8#9220V架空線路共1回路4#14#19#17#18220V架空線路共1回路5#19#23#22#2310kV架空線路共1回路線路名稱見工作票6#28#30#28#29220V架空線路共1回路#29#30220V架空線路共1回路帶電跨越的電力線路35kV共2回（有地線）、10kV共13回、380V以下共7回為保證作業時防止導/地線誤碰帶電線路，本施工采用帶電搭設簡易跨越架，先由飛艇（直升機）放絕緣導引繩，再由張牽機放緊線。4. 作業流程4.1作業（工序）流程圖跨越架搭設牽、張場地布置放線滑車懸掛導引繩展放牽引繩及導地線展放導地線連接導地線緊線平衡掛線完成圖4-1作業流程

5、圖4.2工序安排表4-2工序安排表工序名稱工序編號跨越架搭設牽張場地布置放線滑車懸掛導引繩展放牽引繩及導地線展放導地線連接平衡掛線5. 安全風險辨析與預控表5-1安全風險辨析及預控措施檢查表序號安全風險預控措施檢查結果1架線前桿塔未接地檢查架線段內所有桿塔，確保所有 桿塔接地裝置已連接牢靠后再開始 架線工作。2施工前未進行安全技術交底施工前對施工隊進仃安全技術交 底。沒有進行交底的，施工人員有 權拒絕施工。3牽張?jiān)O(shè)備未安裝接地滑車安全監護人檢查確認牽張?jiān)O(shè)備接地 滑車已安裝4錨線、轉向及緊線地錨埋設情 況不清楚指派責任心強、工作經驗豐富的技 工負責監督施工，保證按方案要求 的深度、角度埋設。5地

6、錨未進行回填土地錨放入坑內連接拉棒后，馬上進 行回填夯實出線作業應把6放線盤安裝不牢固，線盤架制 動不可靠施工前由安監人員檢查確認7搭拆跨越架時沒有安全監護人 監護現場設立專責安全監護人8跨越架立桿、支桿等不按要求 埋深埋設設立專人監督檢查9跨越架與跨越物體安全距離不 夠測量監控跨越架與被跨越物距離，確 保滿足安全距離要求10未辦理工作票在帶電的被跨越 線路進行跨越架的搭拆完成工作票辦理后才能進行施工操 作11不停電越線架搭設時在架內側 攀登或作業在靠帶電體內側懸掛“禁止攀登”警 示牌，安全監護人監督到位12跨越架中心偏移導地線接觸電用儀器測量搭設方向，在搭設過程力線中監控測量保證方向準確13

7、進入施工現場不戴安全帽進入施工現場的人員必須正確佩戴 安全帽，未戴安全帽的人員禁止進 入施工現場。14受力工器具以小代大工器具嚴禁以小代大15導引繩、導線跳槽仍繼續牽引加強放線段中監控，各塔位派專人 監護，牽引機側收到任何停機信號 應立即停止?fàn)恳?，直至故障排除?才能繼續牽引16通信信號中斷情況下仍進行導 引繩、牽引繩及導地線的展放 和緊線工作一旦出現有監控部位信號中斷，指 揮人員應立即指揮停止工作，查明 原因并恢復通信后才能繼續工作。17導地線升空有人員跨越將離地 的導地線加強升空點安全監督，導地線升空 前要求現場人員撤到安全距離以外18絞磨受力時，采用松尾繩的方 法卸荷應用絞磨松出磨繩，不

8、受力后再拆 出磨繩19磨繩從卷筒上方卷入磨繩應從卷筒下方卷入，并排列整 齊20絞磨剎車打滑使用前進行檢查，使用中打滑應在 機前進行錨固后更換絞磨21弛度調整時葫蘆鏈尾未打扣操作時，檢查確保鏈尾系扣鎖緊。22出線作業，安全帶未固定在合 適位置上安全帶設置在合適的位置上23高空上下交叉作業避免在同一垂直線上作業246. 作業準備6.1人員配備表5-1 人員配備表工序名稱工作人數負責人數監護人數跨越架搭設1011牽張場地布置811放線滑車懸掛1211導引繩展放1011牽引繩及導地線展放1511導地線連接811導地線緊線1011平衡掛線811注：作業人數根據具體工程量規模配備。6.2主要工器具及儀器儀

9、表配置表6-2主要工器具及儀器儀表配置表序號名稱規格/編號單位數量備注1張力機規格數量按實際定2牽引機規格數量按實際定3吊車規格數量按實際定4放線滑車（導線）規格數量按實際定5放線滑車（光纜）規格數量按實際定6放線滑車（地線）規格數量按實際定7壓線滑車規格數量按實際定8牽引繩規格數量按實際定9導引繩規格數量按實際定10臨錨繩規格數量按實際定11牽引走板規格數量按實際定12旋轉連接器規格數量按實際定13抗彎連接器規格數量按實際定14單頭網套規格數量按實際定15雙頭網套規格數量按實際定16直線管保護套規格數量按實際定17接地滑車規格數量按實際定18卡線器規格數量按實際定19絞磨規格數量按實際定20

10、鋼絲繩規格數量按實際定21起重滑車規格數量按實際定22白棕繩規格數量按實際定23卸扣規格數量按實際定24鏈條葫蘆規格數量按實際定25鋼地錨規格數量按實際定26壓接工具規格數量按實際定27斷線鉗規格數量按實際定28對講機規格數量按實際定29經緯儀規格數量按實際定注：主要工器具及儀器儀表根據具體工程量規模配備。7 .作業方法7.1施工準備:7.1.1技術資料：設計圖紙、施工規范、安全措施、施工方案;7.1.2人員組織：技術負責人、施工負責人、安全質量負責人和技能人員;7.1.3機具的準備：按施工要求準備機具并對其性能及狀態進行檢查和維護;7.1.4施工材料準備：導地線、絕緣子、壓接管、金具螺栓等。

11、7.2施工操作:7.2.1跨越架搭設7.2.1.1架線施工前沿線調查交叉跨越情況，并與達拉特旗供電局聯系辦理跨越手續,跨越架根據被跨越物情況采用不同型式結構。7.2.1.2電力線跨越多采用搭設竹跨越架封頂?shù)目缭椒绞剑瑮l件受限制的采用帶電跨越架或其他跨越方式。7.2.1.3線路與跨越物正跨或斜跨角大于30°時，應考慮整體搭設跨越架，跨越架斜跨角小于30°時，可采取分相搭設跨越架，地線與邊相共用一個，中相單獨使用一個,并用經緯儀定位，以保證位置正確。屮1 弓丁 2 （F+1 5(1)跨越架橫線路長度 L=式中：L跨越架實際長度;L'兩邊線間距離;線路與被跨越物夾角。F施

12、工線路導線和地線在安裝氣象條件下，跨越點的風偏距離。(2)跨越架寬度 W（兩主排之間的水平距離）W=W2 (X + X 2)式中：W公路的寬度，電力線、通信線兩邊相距離。X跨越與被跨越物之間的最小水平距離（見下表6-1、6-2 ） 茨一電力線、通信線的風偏距離。（110kV以下取0.5m）跨越架高度H=h+h2+h3式中：h1 被跨越物高度h2跨越架與被跨越物最小安全距離 h3高度裕度?？缭郊軐挾刃∮?5m時取0.5m，大于5m時取1.0m。表7-1跨越架與被跨越物的最小安全距離(m :被跨越物名稱公路通信線、低壓配電線距架身水平距離至路邊：0.60.6距封頂桿垂直距離至路面：5.51.0表7

13、-2跨越架與帶電體之間的最小安全距離(最大風偏后)(m :距離說明線路電壓等級(kV)< 3566 110154220330500架面與導線 的水平距離1.52.02.55.06.0無地線時， 圭寸頂網(桿) 與帶電體的垂直距離1.52.02.54.05.0有地線時， 圭寸頂網(桿) 與帶電體的垂直距離0.51.01.52.63.6721.4 搭設跨越架使用材料應注意:(1) 跨越架使用毛竹時，小頭有效直徑不小于75mm搭設時立柱間距離一般為1.5m左右，橫桿上下距離一般在 1.0m左右；立柱及支撐桿應埋入土內不少于 0.5m； 般跨越架上部不用封頂，比較重要的跨越需要封頂時一般采用斜向

14、或交叉封。(2) 不停電搭設跨越架，一般用于10K記35KV的帶電線路，搭設時線路應退出重合閘，并邀請被跨越線路運行部門現場監護，且應在良好的天氣下進行，應用堅實而干燥的竹或杉木桿搭設，并在遠離被跨越線路側打臨時拉線，以控制桿不向帶電側傾倒；搭設電力線跨越架的架桿應保持干燥，防止感應電壓傷人，豎于地面的架 桿埋深不小于0.5m，跨越架結構要牢固。搭設帶電跨越架時，靠近電力線以上部分嚴禁使用鐵絲綁扎?？缭郊軆蛇呿敹藨?yīng)起羊角保護。(3) 為防跨越架頂磨損，應選擇好控制檔的水平放線張力，對個別有磨擦的用圓木補強。(4) 帶電跨越架必須在兩頭各掛一塊“有電危險，嚴禁攀登”的警示牌。(5) 公路跨越架夜

15、間設紅色標志燈，在施工過程中派人監護。公路跨越架必須在 前后200米處設有“電力施工，車輛慢行”的警示牌。(6)跨越架的拆除按搭架時的反順序自上向下拆除，且須一件一件地拆除，嚴禁整片推倒。7.2.2 牽張場地布置7.2.2.1 張力放線段的劃分原則：(1) 一般情況下，張力放線段的長度宜為 58km放線滑車15個。當選擇牽張場地非常困難時，放線滑輪數量不應超過 20 個。2) 選用的放線段長度與線軸導線累計線長相近的方案以減少直線壓接管數量。如果導線供貨為定長時，放線段長度應與線軸中線長的整數倍相近。3) 張力場、牽引場宜是地勢平坦，交通方便的直線塔之間。4) 牽張場地應滿足牽引機、張力機能直

16、接運達到位，且道路修補量不大，場地面積不應小于：張力場：55X 25m牽引場：30X 25m牽、張機出口與鄰塔懸掛點間的高差角不應超過 15°。5) 大牽、張機一般布置在線路中心線上，其方向應對正鄰塔導線懸掛點，使繩轉向場地的布置應另或線) 在機上的進出方向垂直大牽引機的卷揚輪和大張力機的張力輪中心軸。 對于地形受限制的地方， 可采用轉角引出的方式布置牽張場地，編寫特殊施工方案且符合安全使用要求。7.2.2.2 張力機布置在 #1 號塔小號側及#30號大號側,牽引機布置在 #21與#22號塔之間 , 從線路兩端往中間牽引放線7.2.3 放線滑車懸掛懸垂絕緣子串及放7.2.3.1 直線

17、塔上懸垂放線滑車懸掛一般與懸垂絕緣串一起吊裝。線滑車吊裝前應作下列檢查：1)懸垂絕緣子串及金具的組裝符合設計圖紙規定。2)放線滑車與絕緣子串連接方式可靠、正確。3)絕緣子碗頭、球頭與彈簧銷之間的間隙配合適當。4)5)采用合成絕緣子串的應同時安裝出線操作梯，以防合成絕緣子串受損。耐張塔轉角小于 30 度時，每相導線橫擔端部懸掛一個放線滑車；轉角大于30 度時，每相導線懸掛兩個放線滑車。耐張塔的放線滑車，為防止受力后跳槽，應采取預傾斜措施，并隨時調整傾斜角度，使導引繩、牽引繩、導線的方向基本垂直于滑車輪軸。6) 經驗算達到以下條件的桿塔應懸掛雙滑車1）加在滑車上的荷載N 2"巧大于滑車的

18、承載能力時;2）滑車包絡角COSCOS（ B A） COS（ B A） COS（ B A伽2 2 角度值大于30度時;723.2懸垂滑車懸掛如下示意圖6-1 :單絕緣子串單滑車放線滑車圖7-17.2.4導引繩展放7.2.4.1全線采用直升機或飛艇等進行展。7.2.52A示意牽引繩。用直升7.2.4.2導引繩分段展放完畢后 將各段連接升空,利用小牽張系統牽引更大規格的及導地線1飛艇展放的展引繩,及地線均米用小進行牽引小牽張系統構成弓加換直至牽，科驢A215圖6-2小牽張系統構成示意圖1 小牽引機； 2導引繩； 3架線滑車； 4旋轉連接器5牽引繩； 6抗彎連接器； 7小張力機； 8牽引繩盤架； 9

19、接地滑車7.2.5.2 展放牽引繩，開始時應慢速牽引。待系統運轉正常后，方可全速牽引，其速度應控制在4070m/min。7.2.5.3 當放線段內的地線或牽引繩展放到位后停止?fàn)恳每ň€器將地線或牽引繩 的前后端錨固在地錨上。7.2.5.4 導線放線準備妥當且牽放系統連接好后， 拆除牽引繩上的卡線器， 并在牽引機前的牽引繩上安裝鋼質接地滑車，進行導線展放工作。7.2.5.5 分裂導線展放過程應控制好各子導線放線張力,使各子導線張力基本一致,保持牽引走板平衡, 當牽引走板通過第一基桿塔并向第二基桿塔爬坡時, 將張 力調整到規定值。7.2.5.6 導線調平后，牽引機逐步增大牽引力和速度。牽引力的增

20、值一次不宜大于5kN,避免增幅過大引發沖擊力。牽引速度開始時宜控制在50m/min,運轉正常后，控制牽引速度在 60120m/min。7.2.5.7 當牽引走板接近轉角塔的放線滑車時，應減緩牽引速度，并注意按轉角塔監視人員的要求， 調整子導線放線張力， 使?fàn)恳宓膬A斜度與放線滑車傾斜度相 同。牽引板通過滑車后， 即可恢復正常牽引速度及正常牽引速度及正常放線張 力。7.2.5.8 當導線盤上的導線剩下最后一層時,應減慢牽引速度；當盤上導線剩下35圈時，應停止?fàn)恳?，倒出盤上余線，卸下空盤，裝上新盤導線，兩端頭做臨時連接后將余線盤入線盤, 繼續牽引展放導線, 接口出張力機后臨錨進行壓接 連接。7.2

21、.5.9 導線展放到位后，放線段的兩端導線臨時收緊連接于地錨上，以保持導線對地面有一定的安全距離。 分裂導線臨錨時各子導線間應相互錯開位置以防導線 之間發生鞭擊受損。7.2.6 導地線連接導地線壓接連接見導地線壓接作業指導書 。7.2.7 導地線緊線727.1緊線順序：先緊地線，后緊導線。對單回路線路導線，先緊中相線，后緊邊相線；對雙回路或多回路導線，按先緊左、右上相，再緊左、右中相，最后緊左、右下相的順序。727.2緊線系統布置如下示意圖7-3 :71導線；2卡線器;3 總牽引鋼絲繩；4 起重滑車5 地滑車6 絞磨鋼絲繩7 機動絞磨（30kN）8 地錨輪臨錨布置如下示意圖6-4 :727.3

22、當弛度調整符合設計規定僉收規范要求< 25CT線端臨錨過輪臨錨圖7-4過輪臨錨布置示意圖7.2.7.4 在本緊線段與上緊線段的銜接檔內，進行導（地）線直線壓接，拆除導（地）線的線端臨錨，使導地線由地面升至空中等項作業，簡稱為松錨升空。7.7.5.17.2.7.5 松錨升空應按下列步驟操作:在待緊線端的線端臨錨前安裝卡線器，尾端連接鋼絲繩，通過轉向滑車，收緊導線，使線端臨錨不受力;7.7.5.2拆除待緊線段及已緊線段的線端臨錨。7.7.5.3收緊壓線滑車組，使其受力后，再慢慢松出代替線端臨錨的鋼絲繩。當鋼絲繩不受力時，再拆除卡線器。7.7.5.4慢慢松出壓線滑車組，使導（地）線升空;7.7

23、.5.5當壓線滑車組松放到不受力時，拉動拉脫繩，使壓線滑車翻轉，解下壓線滑車。松錨升空的布置示意圖6-5如下:7.7.5.67.2.8平衡掛線7.2.8.1耐張塔平衡掛線及半平衡掛線的作業程序是:(1)橫擔兩側進行咼空臨錨;割線、松線落地;壓接耐張線夾;連接絕緣子及金具串;(5)平衡掛線或半平衡掛線;(6)安裝其它附件。628.2平衡掛線也稱不帶張力掛線。掛線所需過牽引量用空中臨錨收足，連接金具到達掛線位置時，空中臨錨仍然承受錨固的導線張力（即過牽引張力）。掛線 工具只承受拉緊耐張絕緣子串及所帶導線的張力，如果空中臨錨收緊量不足影 響掛線時，應補充收足，不得以掛線工具強行拉線。6.2.8.3同

24、相兩側掛線后，同步放松高空臨錨的手扳葫蘆。待臨錨鋼繩松弛后，方可拆除臨錨裝置。6.2.8.4平衡掛線布置如下示意圖6-6 :1 導線；2耐張絕緣子串；3 總牽引鋼絲繩；4 起重滑車；5絞磨鋼絲繩;6 地滑車；7機動絞磨；8 地錨 圖7-6平衡掛線布置如下示意圖8.質量控制措施及檢驗標準8.1質量控制措施8.1.1線路通道內的障礙物應清除，遇有交叉跨越處應采取防止磨損導線的措施。8.1.2展放導線前應檢查線軸輪緣和側板有無損壞。凡有損壞者應修補完好并將輪緣鐵釘撥除干凈。8.1.3導線線盤盤架應按扇形布置，使導線引出方向與線軸軸心線方向垂直，并與張力機的進線架保持一定距離。8.1.4放線過程中，牽

25、張機操作應平穩，保持四根子導線張力平衡，預防導線跳槽或牽引板翻轉。8.1.5耐張轉角塔的放線滑車應安裝預偏裝置，上揚塔位應設置壓線滑車，避免導線跳槽。8.1.6必須保證指揮通訊系統正常工作，加強施工監護。8.1.78.1.8卡線器安裝前應核對型號，檢查槽口、槽體是否圓滑，必要時進行磨光處理。卡線器在導線上安裝、拆卸時，禁止在導線上滑動或轉動，并在其后方的導線 上套上開口膠管加以保護。過輪臨錨應采用每根子導線單獨分離安裝，避免臨錨鋼絲繩與導線同槽壓傷導線。8.1.9 臨錨時間不宜過長， 應盡量縮短各子工序之間的間隔時間， 避免導線在滑車處磨損和導線在檔距中間互相鞭擊磨損。8.1.10 張力機的導
