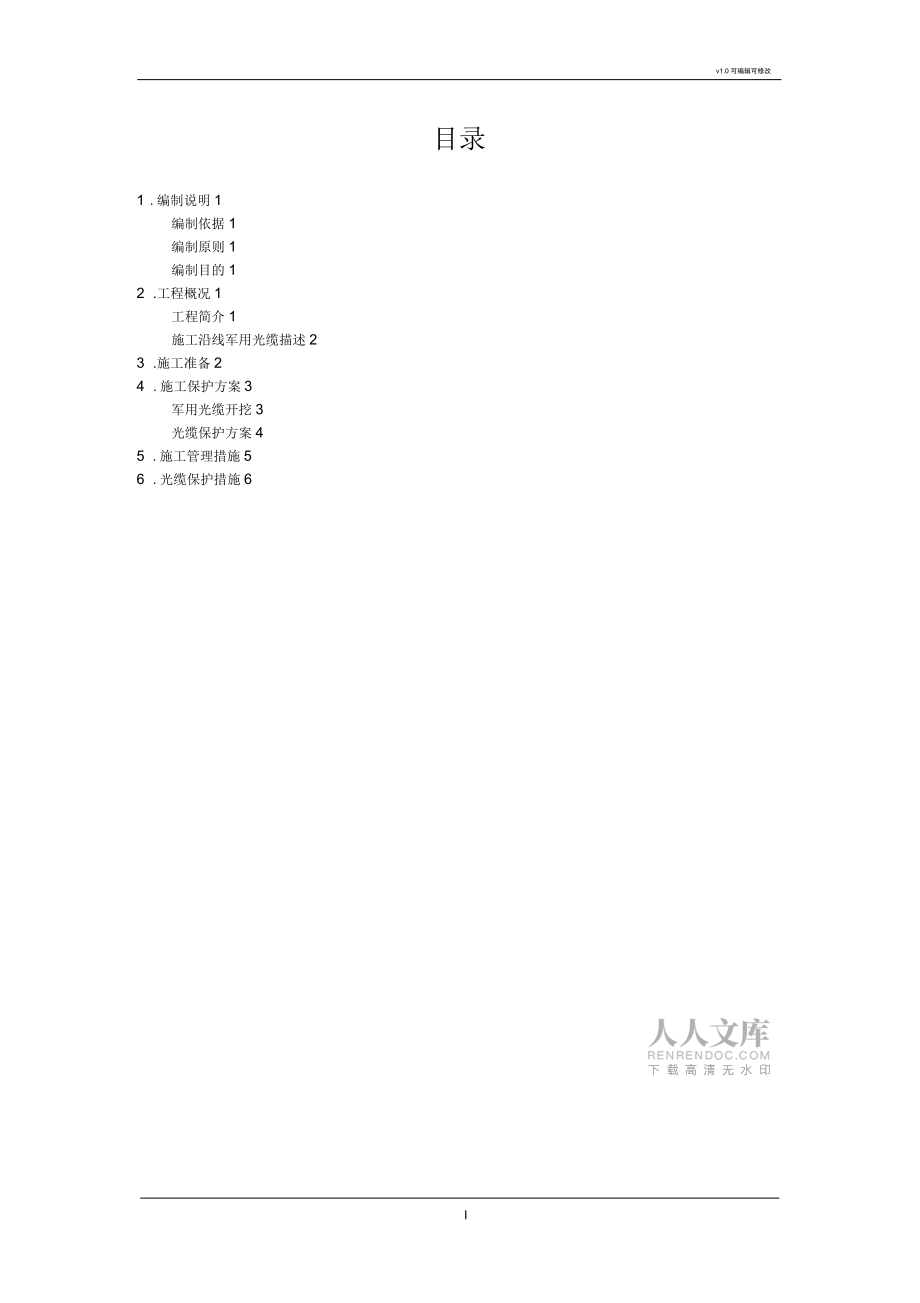

1、v1.0可編輯可修改軍用光纜保護施工方案目錄1 .編制說明1編制依據1編制原則1編制目的12 .工程概況1工程簡介1施工沿線軍用光纜描述23 .施工準備24 .施工保護方案3軍用光纜開挖3光纜保護方案45 .施工管理措施56 .光纜保護措施6Iv1.0可編輯可修改v1.0可編輯可修改1 .編制說明編制依據(1) 截污干管工程施工設計圖。(2)國家現行施工及驗收規范，質量檢驗評定標準，安全操作規程，工藝標準及相關規定。(3)中華人民共和國軍事設施保護法相關規定。(4)相關國家現行的法令、法規及地方法律、法規。編制原則(1)嚴格遵守設計規范，施工規范和質量評定驗收標準。(2)堅持技術先進性、科學合

2、理性、經濟適用性，安全可靠性與實事求是相結合。(3)對施工現場堅持全員、全方位、全過程嚴密監控，動態控制，科學管理的原則。編制目的軍用光纜擔負著黨政軍民的國內、國際通信任務，在社會主義現代化建設和鞏固國防中起著重要作用，為使通信暢通無阻，必須確保通信線路安全。本工程施工過程中，污水管道設計線路與現有地下軍用光纜平行(施工范圍內)、交叉,施工過程中如出批漏，致軍用電纜受損，將造成不可彌補的重大損失和社會影響，因此要求該工程施工全過程必須確保作業安全，做到萬無一失，為此編制本方案。2.工程概況工程簡介某某片區截污干管工程線路起點位于某某東路與青衣江路交叉口，終點位于第三污水廠進水口，線路全長約，干

3、管管徑d400d1500。本工程排水體制采用雨、污分流制，污水管網自成體系。根據現場實地踏勘，施工范圍內軍用光纜與截污干管設計線路平行(施工范圍內)、交叉，考慮到軍用光纜的重要性，必須要求存在軍用光纜段的管道施工做到萬無一失，不可發生出一點批漏，為此受到軍用光纜影響段施工采取保護措施。施工沿線軍用光纜描述根據現場踏勘，截污干管工程樁號K3+50CHK6+00施工范圍內有一條較長的軍用光纜，與設計污水管道線路重合、相交，嚴重影響了污水管道的施工。由于軍用光纜位于地下，隱蔽性較強，經現場探勘確定軍用光纜與截污干管工程施工范圍重合段有兩處，相交施工范圍有一處，斜穿施工范圍有三處，具體描述如下表：軍用

4、光纜線路特征線路名稱樁號位置關系影響長度備注軍用光纜K3+760K3+830位于施工范圍82m埋深不詳軍用光纜K3+960K4+000位于施工范圍50m埋深不詳軍用光纜K4+120K4+250斜穿135m埋深/、詳軍用光纜K5+210K5+270斜穿67m埋深/、詳軍用光纜K5+300K5+410相交110m埋深/、詳軍用光纜K5+500K5+590斜穿埋深/、詳注：由于光纜埋設于地下，上表僅為現場探勘數據，施工保護段根據現場實際情況確定。3.施工準備(1)施工全過程做到“六落實”即施工負責人、施工員、質安員”三位一體”人員落實；施工方案、施工技術措施落實；施工機械設備、檢測手段落實。對現場有

5、關管理人員、班組長、操作人員的技術交底落實，各級人員的崗位職責落實，安全質量獎懲制度落實。(2)在施工前，對工人做好安全及注意事項交底，認識軍用光纜的重要性，加強工人在施工中的責任心意識，樹立和提高企業形象。(3)通知建設單位及光纜產權單位，并告知產權單位施工事宜，在產權單位了解并同意后，利用人工、小型機械清除地面雜草等障礙物，找出軍用光纜標石。(4)施工前，請軍用光纜相關單位相關人員提供軍用光纜的走向、埋深,項目部測量員、技術員配合部隊人員記錄勘測數據，并用軍用光纜專用旗幟標注出光纜的準確位置。(5)根據現場軍用光纜的位置及周圍的情況細致認真挖好探坑，對地下軍纜埋深進行確定，在施工前進行人工

6、探挖，以探明地下軍用電纜的實際走向和實際埋設深度。(6)施工放樣測量前測量人員先校核施工圖紙，按施工圖紙?zhí)峁┑奈恢煤妥鴺?biāo)，確定出施工樁位及開挖區域與光纜走向線，明確標明施工區域距離光纜的距離。(7)在施工前我們將與軍用光纜所屬部隊聯系，加強溝通，搜集資料。在施工過程中接受軍用光纜所屬部隊委派人員的監督管理，保護好管線標識樁。4.施工保護方案因地下光纜布置與本工程施工路線交叉，為確保施工安全，施工開挖前妥善處理與光纜平面及高程關系與施工無矛盾后，方可進行挖土工作。根據設計圖紙及現場實際情況，我公司本著安全第一的原則，在施工中采取以下措施，以切實有效的保證地下光纜的安全。軍用光纜開挖由于軍用光纜位

7、于地下，隱蔽性較強，為了保證施工過程中不會破壞軍用光纜，施工前必須將施工影響范圍的軍用光纜一一探明。軍用光纜開挖前，通知建設單位、光纜產權單位，在光纜產權單位同意后，并要求建設單位、產權單位派專人至現場進行監護。(1)軍用光纜3m施工范圍內不得動用機械施工，必須采用人工；施工期間不得使機具碰撞或敲打光纜，確保光纜的安全。(2)光纜開挖時，應使用鐵鍬慢慢開挖并控制挖掘力量，鐵鍬必須平鏟嚴禁向下用力挖掘，以防碰損光纜，發現光纜后立即停止手中鐵鍬，改用抹墻的小鏟子挖掘，開挖放坡坡率暫定1:1(根據地質及開挖深度適當調整放坡破率)，光纜基礎開挖寬60cm(3)對已開挖出的光纜段，在現場標識“請勿靠近”

8、等字樣，以引起全體人員的高度重視，防止意外事故的發生，同時指派專人進行24小時看護。(4)在確認軍用光纜走向后，工人開挖前部隊、項目部管理必須詳細向工人進行技術交底，提高工人思想意識。光纜保護方案本工程軍用光纜統一采取剛性懸吊的方式進行保護，并對光纜進行加固保護。在保護之前，先采用PVCt將跨域基坑部分的光纜進行包裹，確保光纜在懸吊過程中不受損壞，待懸吊工程完工后方可進行后序工作。探明軍用光纜施工范圍內的走向、埋深后，在取得相關產權單位的同意后，我部將采用如下方法進行保護：在溝槽頂部架立槽鋼(20),并在槽鋼兩端固定鋼釬，將槽鋼與鋼釬采用焊接的方式進行固定，保證光纜施工段在施工過程中不發生移動

9、、錯位；槽鋼固定后，在軍用光纜下方墊木板進行支撐，并利用繩索將光纜懸掛于槽鋼上，繩索的固定間距為。光纜固定后，設立管線保護警示標牌，防護欄桿，保障施工安全的同時確保管線不被破壞。軍用光纜保護示意圖污水管道施工完成后，溝槽回填至光纜一下10cm,沿光纜線下側澆筑10cm后C15混凝土層，墊層寬50cm混凝土墊層達到設計強度后方可回填光纜以上部分，光纜上30cm以內回填利用木夯進行夯實，1m之間利用蛙式打夯機進行夯實，1m以上方可用壓路機壓實。光纜保護材料工程量項目型號單位數量備注項目型號單位數量備注鋼絲繩410m60/方木6X9m80/槽鋼20m45/鋼釬425m30/混凝土C15m35/注：以

10、現場實際發生為準。5,施工管理措施(1)任何施工機械作業期間，必須有專人負責指揮，指揮人員不得脫崗，嚴格指揮機械的施工，不得對軍纜產生任何破壞。(2)施工人員使用機具施工期間，必須有專人負責指揮作業，指揮人員必須和項目部簽定安全保護軍纜協議，指揮期間不得再參與其他作業，若因事暫離時必須有代理指揮人員，否則停止作業。(3)施工人員必須定人定崗，施工期間不得擅自更換施工人員，若更換施工人員必須經過項目部管理人員的書面審批，更換后的施工人員必須進行簽定保護軍纜的協議和安全交底，未簽定者不得參與施工，若私自參與施工因不明確保護軍纜意識造成損失者，后果由其個人承擔。(4)任何施工人員必須跟項目部簽定保護

11、軍纜協議和安全交底，若未簽定其協議和交底，不得擅自參與施工，若私自參與施工，因不明確保護軍纜意識造成損失者，后果由其個人承擔。(5)若現場施工范圍內沒有對光纜做出明確的標識，施工人員可以拒絕施工，并及時向項目部申請做作標識，未標識前不得擅自施工。(6)裸露在外的光纜必須有專人負責看護，看護人員不得脫崗，若因事暫離，必須有代理看護人員，看護人員必須和項目部簽定軍纜看護協議，否則不得擔任看護任務，看護的主要任務是：防止軍纜被偷；防止任何施工車輛或機具在上面通行；防止任何人員對其產生人為的破壞；防止任何堆砌物的倒塌對其造成的破壞等。6.光纜保護措施(1)項目部設立軍用光纜專人保護制，設軍用光纜保護領
