1、 本文由humaoxiao3貢獻 pdf文檔可能在WAP端瀏覽體驗不佳。建議您優先選擇TXT，或下載源文件到本機查看。 LOGO Protel 99 SE 教程 原碼工作室 PCB圖設計常用操作功能 放置工具的使用 ?選用元件與元件瀏覽 ?選取與取消選擇 ?元件屬性的編輯 ?元件的移動、刪除與剪切粘貼 ?元件的布置 ?導線的布線技巧 ?導線的操作 放置工具的使用 Protel 99 SE-PCB的繪圖工具包含在放置工具 Placement Tools】中，打開或關閉放置 欄【Placement Tools View 工具欄的方法可以執行菜單命令【View / View】/ Tools 【Too

2、ls /【Placement Tools Tools】/ Placement Tools】，打開的 6-1 工具欄如圖6-1 6-1所示。 放置工具的使用 ? ? ? ? ? ? 1、 繪制導線 2 、 放置焊盤及其屬性編輯 3、 放置過孔及其屬性編輯 4、 放置字符串 5、 放置位置坐標 6、放置尺寸標注 7、設定坐標原點 放置工具的使用 ? ? ? ? ? ? 8、 放置元件 9 、 邊緣法繪制圓弧 10、中心法繪制圓弧 11、繪制任意角度的圓弧 12、繪制整圓 13、放置矩形填充 14、放置多邊形填充 除 了 上 面 介 紹 的 放 置 工 具 （ Placement 4 Tools T

3、ools）外，還有另外4個放置工具。 ?放置直線：其功能是繪制直線，與 的功能基本相同。 按 鈕 放置元件空間：其功能是，放置一個帶陰影的 區域，在這個區域中，將裝入電氣范圍內的所 有元件。 放置內部電源 /接地層：其功能是放置內部 電源/接地層。 ?放置圖件：其功能是將剪切板中的圖件， 以特殊的方式粘貼到電路圖中，通常，利 用該命令一次粘貼多個相同的圖件。單擊 此按鈕會出現如圖6-28所示的對話框。 元件屬性的編輯 PCB ?如果用戶想要對PCB 圖中某個元件的屬性 進行重新設定，可以 Edit 執行菜單命令【Edit Edit】 /【Change 】來實 現。隨后，光標變成 十字形狀。將光

4、標移 到想要改變屬性的元 件上，單擊。將會出 現如圖6-41所示的 對話框。 多個元件屬性的整體編輯 有時，需要一下子修改多個同類元件 的屬性。當然，可以按照上面的方法一個 一個的加以修改，顯然這將是一個巨大的 工作量。其實，系統本身提供的功能可以 讓我們大大減少這樣的工作量。下面，就 來看看如何來實現。 ?可以在上面的對話框出現后，單擊 【Global>>】按鈕，即可出現如圖 642 42所示的對話框。 元件的排列與對齊 PCB ?在PCB PCB圖的設計過程中，為了元件排列的整體美 觀，肯定要做元件的排列和對齊的工作。而元件 的排列與對齊往往是用圖6-49所示的工具欄中的 按鈕

5、來實現的。而該工具欄的打開或關閉可以通 過執行菜單命令【View】/【Toolbars】/ Component placement】實現。 【Component placement 導線的布線技巧 ? ? ? ? ? ? 1 手工導線 2 板層切換 3 有網絡的手工導線 4 導線屬性的編輯 5 導線的移動與調整 6 導線的整體編輯 7 導線的剪切、復制、粘貼與刪除 創建自己的PCB元件 認 識 元 件 ?啟動PCB元件庫編輯器 PCB元件庫編輯器 ?關于PCB元件庫編輯器 ?創建一個 PCB元件 PCB元件 ?利用向?qū)?chuàng)建 PCB新元件 PCB新元件 認識元件 認識元件 認 識 元 件-針腳式

6、元件 所謂針腳式元件，就是元件的引腳是一根導 線，安裝元件時該導線必須通過焊盤穿過電 路板焊接固定。所以在電路板上，該元件的 引腳要有焊盤，焊盤必須鉆一個能夠穿過引 8-3 腳的孔（從頂層鉆通到底層），圖8-3 8-3為針 腳式元件的封裝圖，其中的焊盤屬性中的 MultiLayer Layer Layer板層屬性必須設為MultiLayer MultiLayer。 認 識 元 件-表面貼裝式元件 表面貼裝式元件是直接把元件貼在電路板表面上。 它是靠粘貼固定的，所以焊盤就不需要鉆孔了，因 此成本較低。表面貼裝式元件各引腳間的間距很 小，所以元件體積也較小。由于安裝時不存在元件 引腳穿過鉆孔的問題

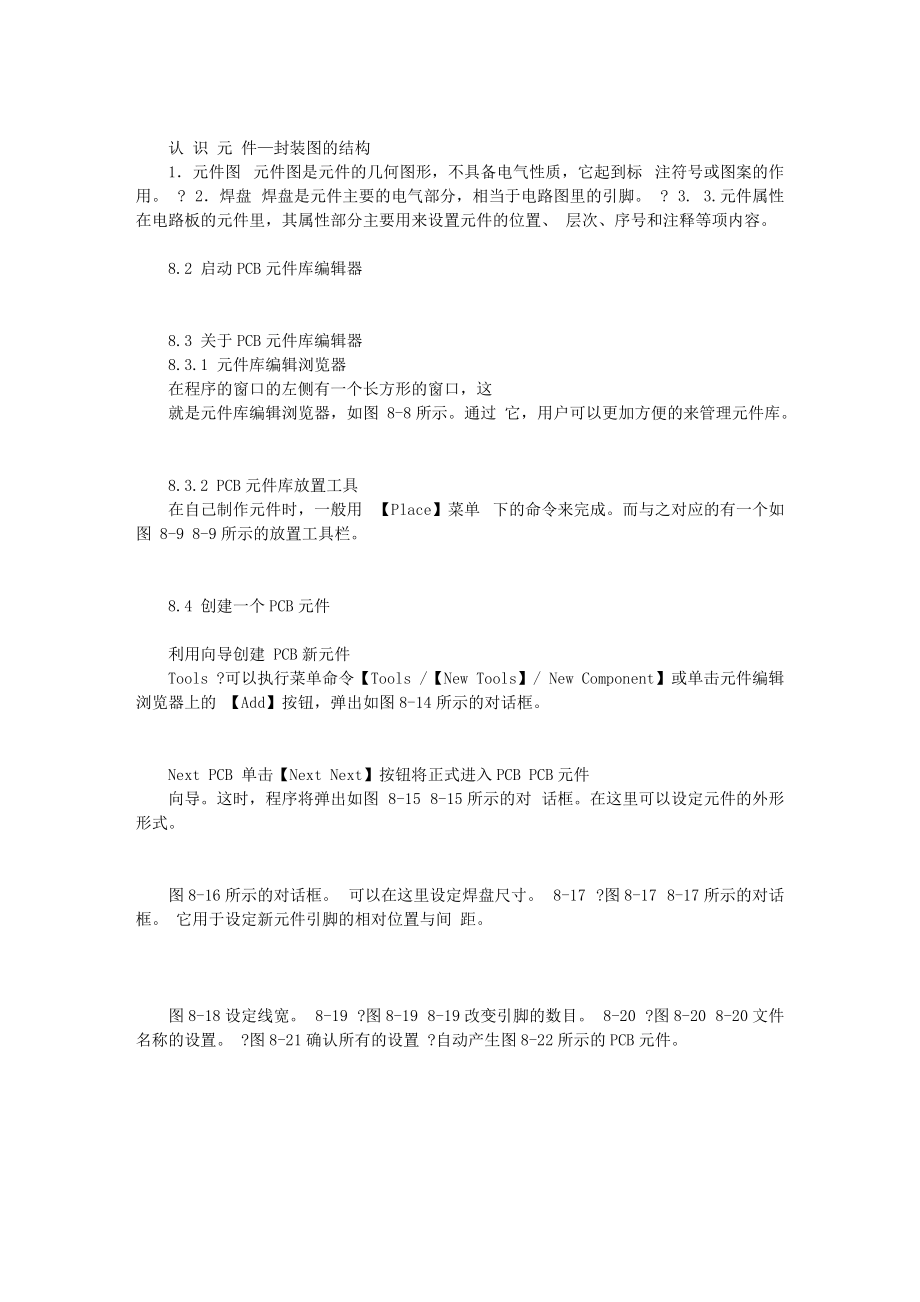

7、，所以它特別適合于用機器進 行大批量、全自動地進行機械化的生產加工。圖84為表面貼裝式元件的封裝圖，其中焊盤的Layer Layer TopLayer 屬性必須設置為單一板層，如TopLayer TopLayer（頂層） 或BottomLayer（底層）。 認 識 元 件封裝圖的結構 不管是針腳式元件還是表面貼裝式元件，其結 構如圖8-5所示，可以分為元件圖、焊盤、元 3 件屬性3個部分，說明如下。 認 識 元 件封裝圖的結構 1元件圖 元件圖是元件的幾何圖形，不具備電氣性質，它起到標 注符號或圖案的作用。 ? 2焊盤 焊盤是元件主要的電氣部分，相當于電路圖里的引腳。 ? 3. 3.元件屬性

8、在電路板的元件里，其屬性部分主要用來設置元件的位置、 層次、序號和注釋等項內容。 8.2 啟動PCB元件庫編輯器 8.3 關于PCB元件庫編輯器 8.3.1 元件庫編輯瀏覽器 在程序的窗口的左側有一個長方形的窗口，這 就是元件庫編輯瀏覽器，如圖 8-8所示。通過 它，用戶可以更加方便的來管理元件庫。 8.3.2 PCB元件庫放置工具 在自己制作元件時，一般用 【Place】菜單 下的命令來完成。而與之對應的有一個如圖 8-9 8-9所示的放置工具欄。 8.4 創建一個PCB元件 利用向?qū)?chuàng)建 PCB新元件 Tools ?可以執行菜單命令【Tools /【New Tools】/ New Comp

9、onent】或單擊元件編輯瀏覽器上的 【Add】按鈕，彈出如圖8-14所示的對話框。 Next PCB 單擊【Next Next】按鈕將正式進入PCB PCB元件 向?qū)?。這時，程序?qū)棾鋈鐖D 8-15 8-15所示的對 話框。在這里可以設定元件的外形形式。 圖8-16所示的對話框。 可以在這里設定焊盤尺寸。 8-17 ?圖8-17 8-17所示的對話框。 它用于設定新元件引腳的相對位置與間 距。 圖8-18設定線寬。 8-19 ?圖8-19 8-19改變引腳的數目。 8-20 ?圖8-20 8-20文件名稱的設置。 ?圖8-21確認所有的設置 ?自動產生圖8-22所示的PCB元件。 PCB圖設

10、計的高級技巧 電路圖、網絡表和PCB元件的匹配 PCB元件的匹配 ?自動布線與指定網絡布線 ?網絡編輯器 ?敷銅的應用 ?包地的應用 ?補淚滴的應用 電路圖、網絡表和 PCB元件的匹配 PCB元件的匹配 PCB ? 電路圖、網絡表和 PCB元件的匹配 7.1這里的匹配就是要求電路圖、網絡表和PCB 元件的名稱、元件結構和封裝形式等內容要一 一對應。 7.2 自動布線與指定網絡布線 PCB PCB板的制作過程要把自動布線、指定網絡布線、 手工布線、手工導線調整結合起來使用。 敷銅的應用 Place ?具體的實現方法可以執行菜單命令【Place / Place】/ Polygon Plane】或單

11、擊 【Polygon Plane 出現如圖7-5所示的對話框。 按鈕，即可 其中包括5個區域，說明如下。 ?【 Net Options】：本區域用于設定銅膜與 網絡之間的關系，其中包括一個欄及兩個選 項，說明如下： ?【 Connect to net 】：本欄用于設定該敷 銅所要連接的網絡。 ?【 Pour Over Same Net 】：本選項用于 設定，敷銅時如果遇到相同網絡走線，是否直 接覆蓋之。 【Remove Dead Copper】：本選項用于 設定，敷銅時是否要?jiǎng)h除孤立而無法連接到指 定網絡的敷銅。 Place Setting】：本區域用于設定敷銅 ?【Place Setting

12、 的柵格間距與所在板層，其中包括3個欄及一 個選項，說明如下。 ?【Grid Size】：本欄用于設定敷銅的柵格間 距。 Track Width】：本欄用于設定敷銅的線 ?【Track Width 寬，如果線寬大于或等于敷銅的柵格間距，電 路板空白處將會敷滿銅。 Layer ?【Layer Layer】：本欄用于設定敷銅的板層。 LockPrimitives ?【LockPrimitives LockPrimitives】：本選項用于設定該 敷銅為整體的敷銅還是一般的走線，通常都要 選擇本選項。 【 Hatching Style 】：本區域用于設定該 5 敷銅的類型，其中包括5種敷銅的類型，說

13、明 如下。 90-Degree Hatch】：本選項設定進行 ?【90-Degree Hatch 90°線的敷銅。 90° 45-Degree Hatch】：本選項設定進行 ?【45-Degree Hatch 45°線的敷銅。 45° Vertical Hatch】：本選項設定進行垂直 ?【Vertical Hatch 敷銅。 ?【 Horizontal Hatch 】：本選項設定進行 水平敷銅。 ?【No Hatching 】：本選項設定進行透空的 敷銅。 Surround ?【Surround Pads with with】：本區域的功能 是確定銅膜

14、與焊點間的圍繞方法，各項說明如 下。 Octagon ?【Octagon Octagon】：本選項設定用八角形繞邊。 Arc ?【Arc Arc】：本選項設定用圓孤繞邊。 ?【 Minimum Primitives Size 】：本區域 用于設定允許的最短敷銅線。 包地的應用 Tools ?執行菜單命令【Tools /【Outline Tools】/ Outline 7-7 Selected Objects Objects】命令就會得到如圖7-7 7-7所 示的結果。 補淚滴的應用 淚滴是指導線與焊點或?qū)Ь€的連接處的過度區域。 此區域通常設計為淚滴形狀，是為了防止在鉆孔 的時候的應力集中而使接觸處斷裂。 Tools ?補淚滴的方法可以執行菜單命令【To
