建筑工程質量管理課程設計

1、目 錄第一章 工程項目概況2（一）工程建設概況2（二）工程建設地點特征2（三）建筑設計概況2第二章 質量控制點3 （一）質量控制點明細表3 （二）工程質量控制程序圖4 （三）質量控制點設置表5第三章 工藝質量管理卡6第四章 質量問題因果分析圖及對策表11第1章 工程概況1.1工程建設概況 工程名稱：新建廠區工程建設單位：浙江上光照明有限公司設計單位：中鐵工程設計有限公司監理單位：上虞市海協建設監理有限公司施工單位：浙江鴻高建設有限公司工程地點：本工程位于上虞市開發區建筑面積：48374.6平方米1.2 建設工程地點特征自然地面標高取-1.399m，地下水位標高取地表以下2.62m。涉及的地質情

2、況為：-1層雜填土、-2層耕植土、-1層粘質粉土、-2層砂質粉土、-3層砂質粉土夾粉質粘土、-4層砂質粉土夾粉砂、-5層砂質粉土夾粘質粉土、-2層粉質粘土、-1粉質粘土、-2粉質粘土、-3含砂粉質粘土、細砂、-1含礫中砂、-2圓礫。本工程屬跨年度施工項目，期間將經歷春夏秋冬不同的氣候，因此必須重視氣候?qū)こ淌┕さ挠绊憽?.3 建筑設計概況 新建廠區工程項目位于上虞開發區,總的占地面積為14000平方米，總的建筑面積48374.6平方米,規劃性質為廠房,結構層數為框剪1-4層，建筑物高度為20米。1.4 質量目標我們質量目標是一次合格率100%。在實施過程中各項指標均按設計標準和技術規范的上限進

3、行要求，完善質量保證和自檢體系，嚴格工序管理，以控制階段工序質量，確保整體產品質量，爭創“錢江杯”，“西湖杯”。編制控制點明細表序號分項工程工序號控制編號控制名稱檢查工具檢查負責人質量特性分級1模板011梁模尺寸鋼尺李建優2鋼筋022箍筋內凈尺寸鋼尺李建良3現澆結構033截面尺寸鋼尺李建良4鋼筋044橫向鋼筋間距鋼尺李建良5模板055相鄰兩板表面高低差鋼尺李建良6鋼筋066受力鋼筋全長尺寸鋼尺李建良工程質量控制程序圖工程項目班組目標分項項目管理點設置自控標置規范標準檢查工具執行人經濟負責人廠房建筑全部合格模板梁模尺寸+2，-3+4，-5鋼尺章節趙天宇廠房建筑全部合格鋼筋箍筋內凈尺寸+3，-3&

4、#177;5鋼尺張杰趙天宇廠房建筑全部合格現澆結構截面尺寸+5,-3+8,-5鋼尺王菲趙天宇廠房建筑全部合格鋼筋橫向鋼筋間距±18±20鋼尺何濤趙天宇廠房建筑全部合格模板相鄰兩板表面高低差12鋼尺李玉趙天宇廠房建筑全部合格鋼筋受力鋼筋全長尺寸±8±10鋼尺丁峰趙天宇工序控制點內容要求控制點名稱工作內容執行人員標準檢查工具檢查頻次梁模板尺寸防止尺寸偏差施工員、質量員、技術員、模板工+4 -5鋼尺逐個檢查板鋼筋位置防止尺寸偏差施工員、質量員、技術員、鋼筋工+3 -3鋼尺逐個檢查模板內容清理及潤濕情況防止出現積水施工員、質量員、技術員板內無積水、雜物目測逐個檢

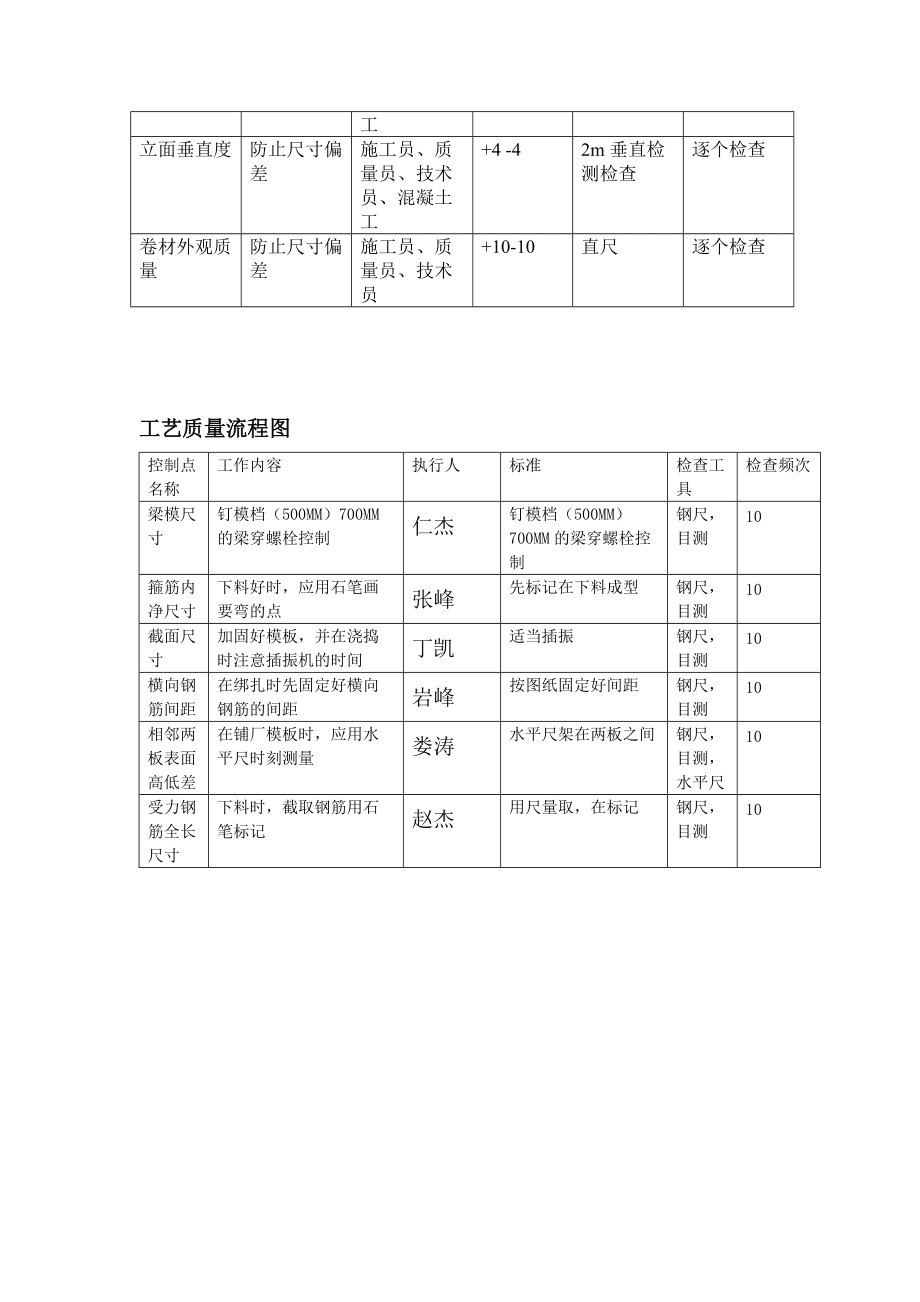

5、查混凝土振搗防止出現裂縫施工員、質量員、技術員砼表面裂縫很細、很少目測逐個檢查混凝土養護防止出現裂縫施工員、質量員、技術員砼表面裂縫很細、很少目測逐個檢查基礎頂面和樓面標高防止尺寸偏差施工員、質量員、技術員、混凝土工+15 -15水平儀和尺逐個檢查立面垂直度防止尺寸偏差施工員、質量員、技術員、混凝土工+4 -42m垂直檢測檢查逐個檢查卷材外觀質量防止尺寸偏差施工員、質量員、技術員+10-10直尺逐個檢查工藝質量流程圖控制點名稱工作內容執行人標準檢查工具檢查頻次梁模尺寸釘模檔（500MM）700MM的梁穿螺栓控制仁杰釘模檔（500MM）700MM的梁穿螺栓控制鋼尺，目測10箍筋內凈尺寸下料好時，

6、應用石筆畫要彎的點張峰先標記在下料成型鋼尺，目測10截面尺寸加固好模板，并在澆搗時注意插振機的時間丁凱適當插振鋼尺，目測10橫向鋼筋間距在綁扎時先固定好橫向鋼筋的間距巖峰按圖紙固定好間距鋼尺，目測10相鄰兩板表面高低差在鋪廠模板時，應用水平尺時刻測量婁濤水平尺架在兩板之間鋼尺，目測，水平尺10受力鋼筋全長尺寸下料時，截取鋼筋用石筆標記趙杰用尺量取，在標記鋼尺，目測10三 、工藝質量管理卡施工準備混凝土攪拌機、輸送設備、一般需固定式混凝土泵、插入式振搗器、灰槽兩個、溜槽、鐵秋、半截水桶、泵管、布料桿等還有一些材料如水泥、沙、石子、外加劑。操作工藝作業準備材料計量攪拌運輸澆結合砂漿混凝土澆筑、振搗

7、拆模及養護質量標準施工中認真執行施工工藝及建筑工程質量評定標準，認真檢查執行。成品保護混凝土振搗過程中要保護墻體甩出鋼筋，施工完畢后及時調整鋼筋位置。應保護好預留洞、預埋件及預埋套管等。秋冬季節，應注意對墻體的養護，防止風干，引起墻面龜裂。對于門窗洞口邊角部分，應用廢竹膠板進行保護。模板拆除時，防止大模碰壞墻體上層墻體澆注時，水泥漿流入下層應及時清理干凈。應注意的質量問題墻體爛根：混凝土澆筑前，先均勻澆筑10cm水泥砂漿，混凝土坍落度要嚴格控制，防止混凝土離析，下部振搗應認真操作。洞口位移變形：澆筑時防止混凝土沖擊洞口模板，洞口兩側應對稱、均勻進行澆筑振搗。模板穿墻螺栓應緊固。安全、技術、節約

8、等項措施進入施工現場必須遵守安全生產六大紀律。使用工具時應注意安全。檢查驗收結果合格檢查評定等級良參加驗收人員石奇驗 收 部 門質檢部施工組織設計編制人張啟施 工人 員王拆 班 組長馬利基施 工時 間2011.4竣工驗收日期2011.6混凝土工程鋼筋工程施工準備鋼筋、鋼筋彎曲機、鋼筋切斷機、對焊機及配套的對焊平臺、空壓機、除銹機、冷拉調直作業線。操作工藝接收委托單做預算制作加工單發放加工單鋼筋加工二級驗收合格發放質量標準鋼筋半成品加工完成后的質量驗收，以火電施工質量檢驗及評定標準第一篇（土建工程篇）、混凝土結構工程施工質量驗收規范（GB50204-2002）、鋼筋焊接及驗收規程（JGJ18-2

9、003）為依據，分項目分批次進行驗收。成品保護 加工成型的鋼筋應按規格品種堆放整齊。當用墊木墊起時，需安放足夠的墊木，保證鋼筋不被壓彎變形。成型鋼筋在裝車及卸車的過程應按注意保護，分類捆扎裝車；當采用人工卸車時不能亂拋鋼筋，造成變形。成型鋼筋需堆放較長時間時，須注意防雨，防止鋼筋銹蝕。樓板鋼筋采用雙面鋼筋時，應加足夠的鋼筋凳以保護底、面網筋的間距，并用木板等物在鋼筋面鋪設必要的臨時走道，施工人員須沿過道行走，必要時可沿梁位，盡量不要踩踏板筋，特別是支座負筋。鋼筋綁扎后，應盡快驗收并澆筑砼，防止暴露時間過長，造成銹蝕或人為破壞。應注意的質量問題鋼筋原材料質量的內在因素;鋼筋加工、安裝的質量;施工

10、控制質量,即包括過程的檢查;人為因素等。結合實踐經驗,總結出如下要點：原材料、加工操作方法、加工機器質量、加工人員技術。安全、技術、節約等項措施配料、翻樣方面必須精確測算。也可以將邊角短料搭接、焊接使用。檢查驗收結果合格檢查評定等級優參加驗收人員石奇驗 收 部 門質檢部施工組織設計編制人張啟施工人 員王拆班 組長馬利基施 工時 間2011.4竣工驗收日期2011.6模板施工準備（1）組織施工技術人員在施工前認真學習技術規范、標準、工藝規程，熟悉圖紙，了解設計意圖，核對建筑和結構及土建與設備安裝專業圖紙之間的尺寸是否一致。（2）編制模板施工方案，對施工隊組進行技術交底。 （3）對施工人員進行安全

11、和技術培訓操作工藝單片預組拼柱組拼第一片柱模就位第二片柱模就位連接固定安裝第三、四片柱模檢查柱模對角線及位移并糾正自下而上安裝柱箍并做斜撐全面檢查安裝質量群體柱模固定質量標準1、在模板工程施工之前，承包商應當向監理工程師提交模板設計方案，經審批后方可施工。2、模板及其支架必須具有足夠的強度、剛度和穩定性。支架的牢固與否，直接關系到安全問題。必須引起足夠的重視，其支撐部分還必須有足夠的支承面積。3、模板拼縫必須嚴密，不得漏漿，與砼接觸應清理干凈，并采取防止粘結措施。4、在澆筑砼之前，要澆水濕潤，在澆筑砼過程中，應設專人“看?！?，以確保及時發現和排除險情。成品保護工作面已安裝完畢的墻、柱模板，不準

12、在吊運其它模板時碰撞，不準在預拼裝模板就位前作為臨時椅靠，以防止模板變形或產生垂直偏差。工作面已安裝完畢的平面模板，不可做臨時堆料和作業平臺，以保證支架的穩定，防止平面模板標高和平整產生偏差應注意的質量問題1、在模板工程施工之前，承包商應當向監理工程師提交模板設計方案，經審批后方可施工。2、模板及其支架必須具有足夠的強度、剛度和穩定性。支架的牢固與否，直接關系到安全問題。必須引起足夠的重視，其支撐部分還必須有足夠的支承面積。3、模板拼縫必須嚴密，不得漏漿，與砼接觸應清理干凈，并采取防止粘結措施。4、在澆筑砼之前，要澆水濕潤，在澆筑砼過程中，應設專人“看模”，以確保及時發現和排除險情安全、技術、

13、節約等項措施保證每一塊模板的質量。模板使用前進行嚴格的檢查。不亂放模板。檢查驗收結果合格檢查評定等級良參加驗收人員石奇驗 收 部 門質檢部施工組織設計編制人張啟施 工人 員王拆班 組長馬利基施工時間2011.4竣工驗收日期2011.6砌體施工準備人員、砌塊、砂、外加劑操作工藝基層處理放線配粘結劑粘貼擠塑保溫板打磨修理、隱檢鋪設鍍鋅鋼絲網錨固件固定抹底層抹面砂漿抹面層砂漿補洞修理、驗收。質量標準厚度 含水率符合要求成品保護1、砌塊在裝運過程中，輕裝輕放，計算好各房間的用量，分別碼放整齊。搭拆腳手架時不要碰壞已砌墻體和門窗口角。 2、落地砂漿及時清除，收集再用。以免與地面粘結，影響下道工序施工。

14、3、設備槽孔以預留為主，盡量減少剔鑿，必要時剔鑿設備孔槽不得亂剔硬鑿損壞，可劃準尺寸用刀刃鏤劃。如造成墻體砌塊松動，必須進行補強處理。應注意的質量問題砌塊原材料質量不符合要求、厚度 含水率符合要求，強度。安全、技術、節約等項措施保證每一砌塊的質量。砌塊使用前進行抽樣檢查。檢查驗收結果合格檢查評定等級良參加驗收人員石奇驗 收 部 門質檢部施工組織設計編制人張啟施 工人 員王拆班 組長馬利基施工時間2011.4竣工驗收日期2011.6屋面保溫防水施工準備爐渣或水渣，粒徑一般為540mm，板狀保溫材料，泡沫混凝土板塊、加氣混凝土板塊、聚苯板，攪拌機、平板振搗器。平鍬、木刮杠、水平尺、手推車、木拍子、

15、木抹子操作工藝基層清理彈線找坡管根固定隔氣層施工保溫層鋪設抹找平層質量標準保溫材料的強度、密度、導熱系數和含水率，必須符合設計要求和施工及驗收規范的規定；材料技術指標應有試驗資料。松散的保溫材料：分層鋪設，壓實適當，表面平整，找坡正確。成品保護隔氣層施工前應將基層表面的砂、土、硬塊雜物等清掃干凈，防止降低隔氣效果。在已鋪好的松散、板狀或整體保溫層上不得施工，應采取必要措施，保證保溫層不受損壞。應注意的質量問題保溫層功能不良：保溫材料導熱系數、粒徑級配、含水量、鋪實密度等原因；施工選用的材料應達到技術標準，控制密度、保證保溫的功能效果。鋪設厚度不均勻：鋪設時不認真操作。應拉線找坡，鋪順平整，操作

16、中應避免材料在屋面上堆積二次倒運。保證均質鋪設。板塊保溫材料鋪貼不實：影響保溫、防水效果，造成找平層裂縫。安全、技術、節約等項措施鋪設保溫層時,應按坡度標志進行鋪設。壓實好后的保溫層上,不得直接行車或堆放重物。檢查驗收結果合格檢查評定等級良參加驗收人員石奇驗 收 部 門質檢部施工組織設計編制人張啟施 工人 員王拆班 組長馬利基施 工時 間2011.4竣工驗收日期2011.6四、質量問題因果分析圖及對策表機人料新工人水泥重 攪拌機失修未培訓量不足砂石含泥量大 分工基礎知識差混凝土強度不足未篩洗不明確振搗器常壞圖施工未交底水泥過期責任心差快偷懶 計量不準場地太亂 水灰比不準環境方法養護差塌落度未覆

17、蓋氣溫太低 振搗差 不宜模板配合比不當跑漿混凝土強度不足對策表項目序號產生問題原因采取的對策執行人完成時間人1分工不明確根據個人特長、確定每項作業的負責人及各操作人員職責、掛牌示出李建2010.52基本知識差 組織學習操作規程； 搞好技術交底李建2010.5方法3配合比不當 根據數理統計結果，按施工實際水平進行配比計算； 進行試驗李建2010.54水灰比不準 制作試塊； 搗制時沒半天測砂石含水率一次； 搗制時控制坍落度在5cm以下李建2010.55計量不準校正磅秤李建2010.5材料6水泥重量不足進行水泥重量統計李建2010.57原材料不合格對砂、石、水泥進行各項指標試驗李建2010.58砂、

18、石含泥量大沖洗李建2010.5機械9振搗器常壞 使用前檢修一次 施工時配備電工 備用振搗器李建2010.510攪拌機失修 使用前檢修一次 施工時配備檢修人員李建2010.5環境11場地亂認真清理，搞好平面布置，現場實行分片制李建2010.512氣溫低準備草包，養護落實到人李建2010.5機人料新工人混凝土表面有裂縫水泥安定性 攪拌機失修未培訓不合格水化熱不當抹面工藝基礎知識差不當堿骨料反應圖施工未交底外加劑使用不當責任心差快偷懶 計量不準場地亂 水灰比不準環境方法養護差塌落度未覆蓋溫度急劇 振搗差 不宜變化模板配合比不當跑漿大體積砼表面細小裂紋對策表項目序號產生的問題采取的對策執行人完成時間人
