四電上橋預埋槽道

1、 四電上橋固定解決方案Hilti Cast In Channel Installation System Hilti 喜利得預埋槽道系統 四電上橋固定解決方案喜利得集團成立于1941年，總部位于歐洲列支敦士登的首府沙安。目前，喜利得在全球超過120個國家設立了營銷組織并且擁有： 奧地利、瑞士沙安、德國三大研發中心 十四個分布在亞洲、歐洲及美國的工廠（包括中國湛江第8廠和上海第88廠） 16000名遍布全球的員工 服務于全球880,000個專業領域的客戶喜利得為整個建筑過程提供高品質及高附加值的產品及系統解決方案，主要的應用領域涵蓋： 測量定位 鉆孔鑿破 緊固安裝 切割角磨 防火封堵喜利得列支敦

2、士登總部喜利得第八廠（湛江）喜利得在全球120多個國家設立了營銷組織喜利得公司簡介喜利得公司簡介 四電上橋固定解決方案問題提出：?jiǎn)栴}提出：四電上橋固定的傳統方式一一,預埋鋼板預埋鋼板1,容易偏位,導致預埋鋼板不能使用2,現場需要焊接,施工不便3,梁底焊接為仰焊,施工難度大二二,預埋鋼套筒預埋鋼套筒1,容易偏位,一旦偏埋便無法調整2,澆筑混凝土?xí)r鋼套筒固定困難,鋼套筒容易歪斜,從而鋼套筒不能使用三三,預埋預埋U型螺栓型螺栓1,容易偏位,一旦偏埋便無法調整2,強拉就位產生拉應力,3,施工時模板上需開孔,不適合滑模施工工藝4.拆模后長期暴露在外，容易銹蝕和被碰撞。預埋鋼板U型螺栓 四電上橋固定解決方

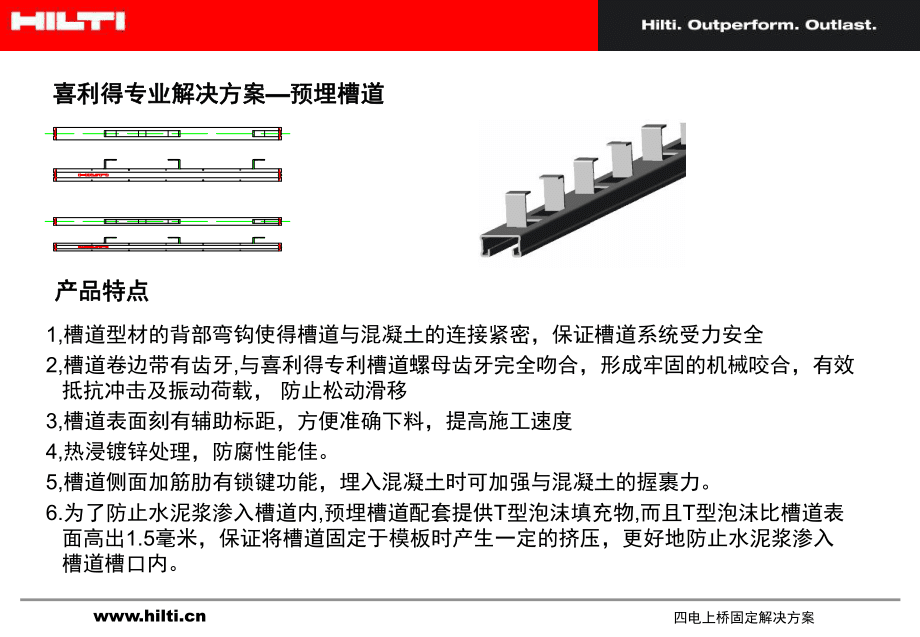

3、案喜利得專業解決方案喜利得專業解決方案預埋槽道預埋槽道1,槽道型材的背部彎鉤使得槽道與混凝土的連接緊密，保證槽道系統受力安全2,槽道卷邊帶有齒牙,與喜利得專利槽道螺母齒牙完全吻合，形成牢固的機械咬合，有效抵抗沖擊及振動荷載， 防止松動滑移3,槽道表面刻有輔助標距，方便準確下料，提高施工速度4,熱浸鍍鋅處理，防腐性能佳。5,槽道側面加筋肋有鎖鍵功能，埋入混凝土?xí)r可加強與混凝土的握裹力。6.為了防止水泥漿滲入槽道內,預埋槽道配套提供T型泡沫填充物,而且T型泡沫比槽道表面高出1.5毫米，保證將槽道固定于模板時產生一定的擠壓，更好地防止水泥漿滲入槽道槽口內。產品特點產品特點 四電上橋固定解決方案系統應

4、用優勢系統應用優勢1,預埋安裝，無需后鉆孔，不破壞混凝土結構2,埋入混凝土中，與混凝土齊平，不占用空間3,不突出混凝土表面，不受后期施工影響（腐蝕，碰撞等）。4,施工簡單，易操作5,后期維護簡單,方便更換電纜及爬梯EHMQAEHMQ預埋槽道EHMQA螺母扣墊預埋連接系統預埋槽道系統組成預埋槽道系統組成 四電上橋固定解決方案設計承載力設計承載力預埋槽道設計抗拉力 (KN)設計抗剪力 (KN)MQ系列6-95-9(受拉處兩點連接)MQ系列55(受拉處單點連接)1,預埋槽道的抗剪力由連接托臂的連接件控制2,預埋槽道的背鉤高度30MM,寬度20mm, 背鉤數量: 10個/米3,預埋槽道的標準長度3米4

5、,預埋槽道寬度:41.3MM, 高度: EHMQ-31(31mm) EHMQ-41(41mm)5,預埋槽道受力點距離槽道端部最小長度為 四電上橋固定解決方案喜利得喜利得MQMQ安裝系統安全性測試安裝系統安全性測試抗沖擊載荷試驗 - 瑞士人防認證槽道系統防火測試認證 四電上橋固定解決方案綁扎鋼筋綁扎鋼筋 固定預埋槽道固定預埋槽道 支模支模 拆模拆模 將預埋槽道填充物取出將預埋槽道填充物取出 用槽道螺母扣墊螺桿固定構件用槽道螺母扣墊螺桿固定構件 安裝說明安裝說明預埋槽道固定方式預埋槽道固定方式固定于模板上固定于模板上 通過定位鋼筋，用綁扎或焊接的方法將槽道固定于鋼筋上。適用于滑模施工。固定于鋼筋上

6、固定于鋼筋上 現場用螺桿加工成菱形螺桿，用菱形螺栓壓入槽道開口旋轉90度，在模板上鉆M8孔，用螺母鎖緊連接槽道和模板，適用于非滑模施工。 四電上橋固定解決方案為了防止水泥漿滲入槽道內，預埋槽道配套提供填充物 用合適的工具清除填充物拆除模板后混合填充條能夠方便清除，為防止填充條斷裂，如圖使用輔助工具清除 預埋槽道內填充物預埋槽道內填充物 四電上橋固定解決方案鐵道部標準梁通用圖鐵道部標準梁通用圖-通橋通橋(2008)2321A(2008)2321A 四電上橋固定解決方案鐵三院京滬高鐵橋墩預埋圖鐵三院京滬高鐵橋墩預埋圖 四電上橋固定解決方案鐵四院武廣客專橋墩預埋圖鐵四院武廣客專橋墩預埋圖 四電上橋固定解決方案鐵一院哈大客專橋墩預埋圖鐵一院哈大客專橋墩預埋圖 四電上橋固定解決方案武廣、廣深客專橋墩預埋照片武廣、廣深客專橋墩預埋照片 四電上橋固定解決方案武廣、廣深客專梁預埋照片武廣、廣深客專梁預埋照片 四電上橋固定解決方案客運專線預埋槽道應用工程客運專線預埋槽道應用工程 武廣客運專線 廣深港客運專
