電磁場復習題201020111

1、電磁場復習題（2010.06）一、單項選擇題(每小題2分，共20分)。1、導體在靜電平衡下，其體內電荷密度( B )。 A.為常數 B.為零 C.不為零 D.不確定2、兩個點電荷對試驗電荷的作用力可表示為兩個力的 ( D )。 A算術和 B代數和 C平方和 D矢量和 3、電介質極化后，其內部存在 ( D )。 A. 自由正電荷 B. 自由負電荷C. 自由正負電荷 D. 電偶極子 4、在兩種導電介質的分界面處,電場強度的( A )保持連續. A.切向分量 B.幅值 C.法向分量 D.所有分量 5、介電常數為的介質區域中，靜電荷的體密度為，已知這些電荷產生的電場為E(x,y,z),而D(x,y,z

2、)E(x,y,z)。下面的表達式中正確的是（ C ）。A. D0B. E0C. DD. D6、介質的極化程度取決于：( D )。A:靜電場 B: 外加電場 C: 極化電場 D: 外加電場和極化電場之和7、相同的場源條件下，真空中的電場強度是電介質中的( C )倍。 A.0rB. 1/0r C. rD. 1/r8、梯度的：( C )。A: 散度為0 B: 梯度為0 C: 旋度為0 9、旋度的：( A )。A: 散度為0 B: 梯度為0 C: 旋度為010、導體電容的大小( C ) A.與導體的電勢有關B.與導體所帶電荷有關 C.與導體的電勢無關D.與導體間電位差有關11、下面的矢量函數中哪些可能

3、是磁場：( B )。A: B: C:12、在兩種介質的分界面上，若分界面上存在傳導電流，則邊界條件為( B ) A. Ht不連續，Bn不連續B. Ht不連續，Bn連續 C. Ht連續，Bn不連續D. Ht連續，Bn連續13、磁介質中的磁場強度由( D )產生. A.自由電流 B.束縛電流 C.磁化電流 D.自由電流和束縛電流共同 14、相同場源條件下，磁媒質中的磁感應強度是真空中磁感應強度的( C )倍。 A.r0 B.1/r0 C.r D.1/r15、長度為L(zhǎng)的長直導線的內自感等于( B )。 A.L B. L C. L D. L 16、交變電磁場中，回路感應電動勢與回路材料電導率的關系為(

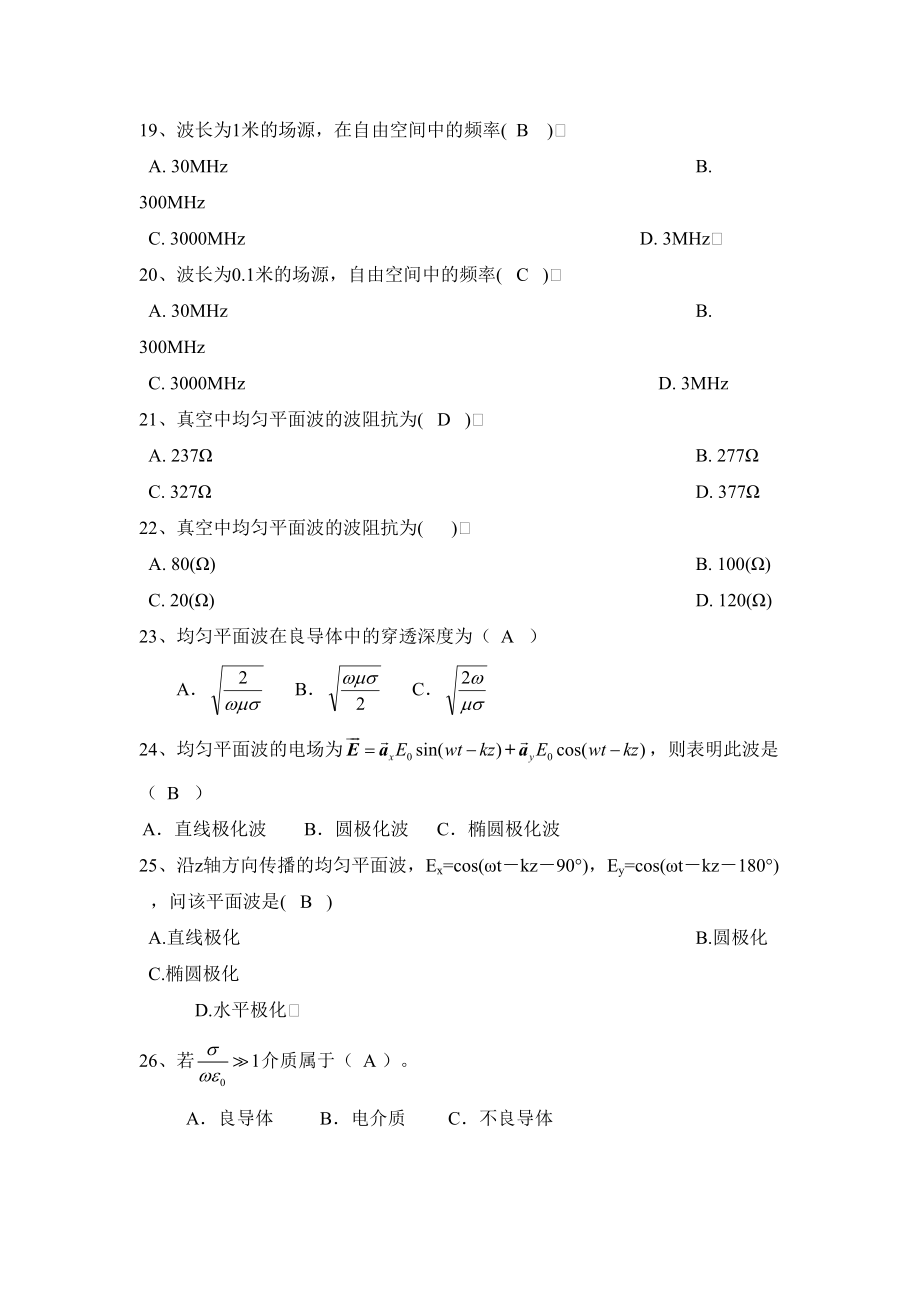

4、 D ) A.電導率越大，感應電動勢越大 B.電導率越大，感應電動勢越小 C.電導率越小，感應電動勢越大 D.感應電動勢大小與電導率無關17、坡印亭矢量與電磁場滿足( B )法則。 A.左手 B.右手 C.亥姆霍茲 D.高斯18、頻率為50Hz的場源，在自由空間中的波長為( A )。 A.6000km B.600km C.60km D.6km19、波長為1米的場源，在自由空間中的頻率( B ) A. 30MHzB. 300MHz C. 3000MHzD. 3MHz20、波長為0.1米的場源，自由空間中的頻率( C ) A. 30MHzB. 300MHz C. 3000MHz D. 3MHz21

5、、真空中均勻平面波的波阻抗為( D ) A. 237B. 277 C. 327D. 37722、真空中均勻平面波的波阻抗為( ) A. 80()B. 100() C. 20()D. 120()23、均勻平面波在良導體中的穿透深度為（ A ）A B C24、均勻平面波的電場為，則表明此波是（ B ）A直線極化波B圓極化波 C橢圓極化波25、沿z軸方向傳播的均勻平面波，Ex=cos(tkz90)，Ey=cos(tkz180)，問該平面波是( B ) A.直線極化B.圓極化 C.橢圓極化D.水平極化26、若介質屬于（ A ）。A良導體 B電介質 C不良導體27、若介質屬于（A ）。A電介質 B良導體

6、 C不良導體28、若介質屬于（C ）。A電介質 B良導體 C不良導體29、兩個相互平行的導體平板構成一個電容器，其電容與（A ）無關。A導體板上的電荷B平板間的介質C導體板的面積 D兩個導體板的相對位置30、時變場中，電場的源包括：（A C）A.電荷 B.傳導電流 C.變化的磁場 D.位移電流31、兩個相互平行的導體平板構成一個電容器，其電容與（A C）無關。A導體板上的電荷B平板間的介質C導體板的幾何形狀D兩個導體板的距離二、填空題(每空2分，共20分)1、對于矢量，若，則：； 0 ； 0 ；2、標量函數 f = xyz 的梯度為3、矢量函數的散度為：4.對于矢量，寫出：散度定理 斯托克斯定

7、理 5、靜止電荷所產生的電場，稱之為_靜電場_。6、電場強度的方向與正電荷在電場中受力的方向_相同_。7、電位參考點就是指定電位值恒為 零的點。8、在正方形的四頂點上，各放一電量相等的同性點電荷，幾何中心放置荷Q，則Q不論取何值，其所受這電場力為 零 。9、真空中靜電場的兩個基本方程的積分形式為 、 10、寫出真空中靜電場的兩個基本方程的微分形式為 11、電流的方向是指 正電荷 運動方向。12、恒定電場的基本方程為：13、在無源理想介質中 Jc= 0 ，= 0 14、在理想介質中電位的泊松方程。15、無源介質中電位的拉普拉斯方程為16、分析恒定磁場時，在無界真空中，兩個基本場變量之間的關系為，

8、 通常稱它為 真空的磁特性方程或本構關系 17、磁介質中磁場的基本方程為：18、真空中的安培環路定律（用積分公式表示）。19、在磁介質中的安培環路定律（用積分公式表示）20、磁場的兩個基本變量是(或磁感應強度)和(或磁場強度)。21、無限長電流I，在空間r處產生的磁場強度為。22、磁感應強度可定義為某一矢量的 旋度 ，我們把這個矢量稱作量位。23、媒質分界面有面電流分布時，磁場強度的切向分量 不連續 。24、變化的磁場產生電場的現象稱作_電磁感應_定律。25、電磁感應定律的積分形式為 26、麥克斯韋方程組中關于H和E的微分表達式為 、 27、寫出波印廷矢量瞬時值的表達式寫出波印廷矢量的復數表達

9、式28、 當場量隨時間變化的頻率較高時，場量幾乎僅存在于導體表面附近，這種現象稱這為 集膚 效應。三、簡答題29、 說明靜電場中的電位函數，并寫出其定義式。答：靜電場是無旋的矢量場，它可以用一個標量函數的梯度表示，此標量函數稱為電位函數(3 分)。靜電場中，電位函數的定義為 (3 分)30、 什么叫集膚效應、集膚深度？試寫出集膚深度與衰減常數的關系式。高頻率電磁波傳入良導體后，由于良導體的電導率一般在107S/m量級，所以電磁波在良導體中衰減極快。電磁波往往在微米量級的距離內就衰減得近于零了。因此高頻電磁場只能存在于良導體表面的一個薄層內，這種現象稱為集膚效應(Skin Effect)。電磁波

10、場強振幅衰減到表面處的1/e的深度，稱為集膚深度(穿透深度)，以表示。集膚深度 3、說明真空中電場強度和庫侖定律。答：電場強度表示電場中某點的單位正試驗電荷所受到的力，其定義式為： (3 分)。庫侖定律是描述真空中兩個靜止點電荷之間相互作用的規律，其表達式為： (3 分)。4、用數學式說明梯度無旋。答：(2 分)(2 分)(2 分)5、什么是真空中的高斯定理?請利用高斯定理求解下面問題：假設真空中有半徑為a的球形帶電體，電荷總量Q均勻分布在球體內，求任意點的電場強度。分析：電場方向垂直于球面。 電場大小只與r有關。在球外區域：ra在球內區域：ra由因?yàn)榈?、試解釋坡印亭矢量的物理意義？答：坡印

11、亭矢量EH相當于功率流的面密度,(3分)即垂直于功率流動方向單位面積上流過的電磁場功率.(3分)7、 為什么說體電荷密度就是電荷的體密度，而體電流密度不是電流的體密度？8、什么是高斯定理?在電場具有什么特征時可以用它來求解靜電場問題?.=q當電場具有對稱性質時，可以用來求解靜電場。9、波的圓極化(寫出波的方程及與x軸夾角表達式)若電場的水平分量Ex與垂直分量Ey振幅相等，相位相差90，合成電場為圓極化波。 E= =Em=常數與x軸夾角tan= =tant10、在良導體內電場強度E等于零，磁感應強度是否也為零？為什么？可以不為零。（2分）因?yàn)镋=0，只表明磁通及磁場的變化率為零，但磁感應強度可為

12、任意常數。（3分）11、如何由電位求電場強度?試寫出直角坐標系下的表達式。答：即電場強度是電位梯度的負值。 表達式：12、在靜電場中，兩點之間的電位差與積分路徑有關嗎？試舉例說明。無關。（2分）如圖所示，取電場強度積分路徑為 (1分) (1分) (1分)13、說明矢量場的環量和旋度。矢量沿場中某一封閉的有向曲線l的曲線積分為環量，(3 分)。矢量在M點的旋度：方向?yàn)镸點的最大環量面密度最大的方向，其模等于此最大環量面密度的矢量：rot=(3 分)14、寫出在恒定磁場中，不同介質交界面上的邊界條件。答：； (3 分)(3 分)15、試解釋坡印亭矢量的物理意義？坡印亭矢量EH相當于功率流的面密度,

13、(2分)即垂直于功率流動方向單位面積上流過的電磁場功率.(3分)16、為什么說體電荷密度就是電荷的體密度，而體電流密度不是電流的體密度？體電荷密主是單位體積中的電荷量,所以是電荷的體密度.(2分)體電流密度是垂直于電荷運動方向上單位面積上流過的電流,所以不是電流的體密度。（4分）四、計算題1、已知空氣填充的平板電容器內的電位分布為，求與其相應的電場及其電荷分布。解：由 (2 分)已知得 (2 分)根據高斯定理：得 (2 分)電荷密度為： (2 分)2、真空中有兩個點電荷，一個-q位于原點，另一個q/2位于(a,0,0)處，求電位為零的等位面方程。解： 兩個點電荷q,+q/2在空間產生的電位：(

14、2 分)令 得方程： (2 分)(1 分)方程化簡 (2 分) 由此可見，零電位面是以點（4 a/3,0,0）為球心，2 a/3為半徑的球面。(1 分)3、內、外半徑分別為a、b的無限長空心圓柱中均勻分布軸向電流I，求柱內外的磁感應強度。解：在圓柱坐標系計算,取導體中軸線和z軸重合,磁場只有方向分量,大小只跟r有關, 由安培環路定理: (1分)當時, (2分)當時, (2 分)當時, (2 分)寫成矢量形式4、有一個任意形狀的電容器，里面充滿介電常數為的均勻電介質，如果已知當它充滿電導率為的均勻?qū)w時，它對穩定電流的電阻為R，求該電容器的電容C。解：對任意電容器，由于 (2 分) (2 分)得

15、 (1 分)由于是均勻介質，故、是常數可以提到積分號外面 (2 分) 故 (1 分)5、一個點電荷q放在直角導體內部，如下圖所示，求出所有鏡像電荷的位置和大小。解：假如如圖所示3個鏡像電荷的位置和大?。海瑒t空間任一點的電位分布為： (2分)根據上式，計算y=0平面上任一點(0,y)的電位,由于，故；同理，計算x=0平面上任一點(x,0)的電位，由于，也有，所以上述鏡像電荷來等效原問題。(4分)6、3、相互成直角的兩個導電平面構成的系統，在x=1,y=1處放置一個點電荷q，試用鏡像法確定鏡像電荷位置和大小，并求x=2,y=2處的電位。(設無窮遠為電位參考點)。鏡像電荷位置為-q(-1,1),-q

16、(1,-1),q(-1,-1) 由點電荷的電位=可得 x=2,y=2處電位=(7、已知無源自由空間中的電場強度矢量，求 (1) 由麥克斯韋方程求磁場強度；(2) 證明w/k等于光速；(3) 求坡印亭矢量的時間平均值。解：（1）將表示為復數形式，有 (2 分)由復數形式的麥克斯韋方程，得磁場的瞬時表達式為 (2 分)（2）由于是無源自由空間，根據無源自由空間的波動方程得： (2 分)由于只有y分量，得y分量的標量波動方程 (1 分)由于、為0，得 對正弦電磁場，上方程可以寫成得 (1 分)（3）坡印廷矢量的時間平均值為 (3 分) (1 分)8、 理想介質中平面電磁波的電場強度矢量為試求： (1) 介質及自由空間中的波長；(2) 已知介質，確定介質的；(3) 求磁場強度矢量的瞬時表達式。解：(1)介質中 （m） (2 分)自由空間中 (2 分)(2) 由于 故 (3 分)(3) 由于 (2 分)磁場強度的瞬時表達式 (A/m)9、空氣中的電場為的均勻平面波垂直
