iFix軟件通過RSlinx訪問AB PLC配置方法

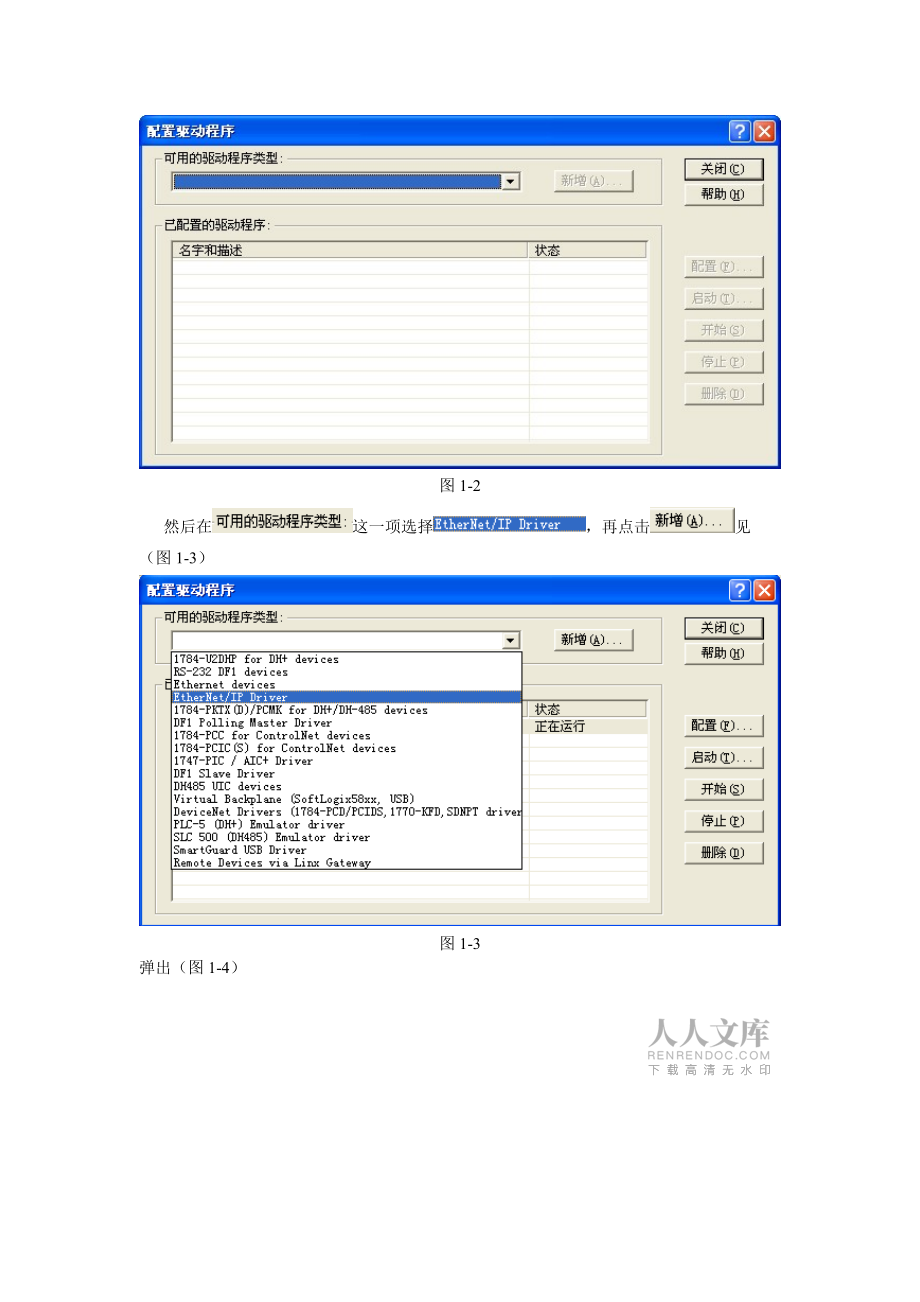

1、iFix系統通過RSLinx接口軟件訪問AB PLC調試指導一、RSLink軟件的OPC通信配置注：RSLinx安裝后要進行授權，安裝成RSLinx Gateway版本才可以支持本地及遠程OPC訪問；不能安裝成RSLinx Lite版本，不支持OPC訪問。1.1. 配置網絡驅動當RSLink軟件安裝好后，會在桌面的右下角，生成這樣的快捷方式，雙擊后會彈出（圖1-1）的窗口。圖1-1首先在窗體內選擇【通訊】Communication，然后選擇第二項【配置驅動程序】configure Drivers，對驅動器進行組態。選擇【配置驅動程序】configure Drivers后，會彈出（圖1-2）的窗

2、口。圖1-2然后在這一項選擇，再點擊見（圖1-3）圖1-3彈出（圖1-4）圖1-4點擊確定出現窗口（圖1-5） 圖1-51.2. 配置主題 配置主題組態首先點擊彈出（圖1-6）圖1-6然后點擊，在主題列表中添加四個名字主題，名稱分別為：DWK1_A、DWK1_B、DWK2_A、DWK2_B，點擊完成配置圖1-7按照?qǐng)D1-7所示，建立Topic主題與PLC cpu間的連接。先點擊主題名DWK1_A，再點擊該主題名所對應的PLC模塊的IP地址，然后點擊【應用】；同樣的方法，將其它三個主題與對應的PLC分別建立連接。配置完畢后，重起上位機二、OPC Client通訊測試RSLinx通訊配置完成后，可

3、以先用標準的opc client軟件測試一下配置是否成功。注意：【截圖僅做參考，以實際項目需要為準】 1. 運行clientRegister.bat注冊O(shè)PC 客戶端。2. 運行OPC Client.exe軟件，點擊“OPC”-“”，彈出如下窗口，在“Server Node”中輸入對應的IP地址，點擊“Refresh List”刷新列表，找到所需要配置的OPC Server類型【大武口項目應選擇：RSLinx OPC Server】，點“OK”后即可連接到RSLinx OPC Server服務端上。 連接成功后，點“OPC”-“Add Items”，選擇服務器上需要用到的數據源，點擊【Add Item】添加到監視窗口，可以檢查對應的點數據是否能夠成功采到。如下圖：三、iFix中OPC驅動配置配置好Rslinx后，需要將ifix軟件中的OPC驅動配置檢查一下。1. 打開iFix軟件SCU配置SCADA配置OPC驅動配置，檢查所有Server、Group、Item中的【Enable】是否均已經打勾。如圖：2. 如果Item有沒有打勾的，可右鍵點擊Server名（例如：KGL2）,在彈出的列表中先選
