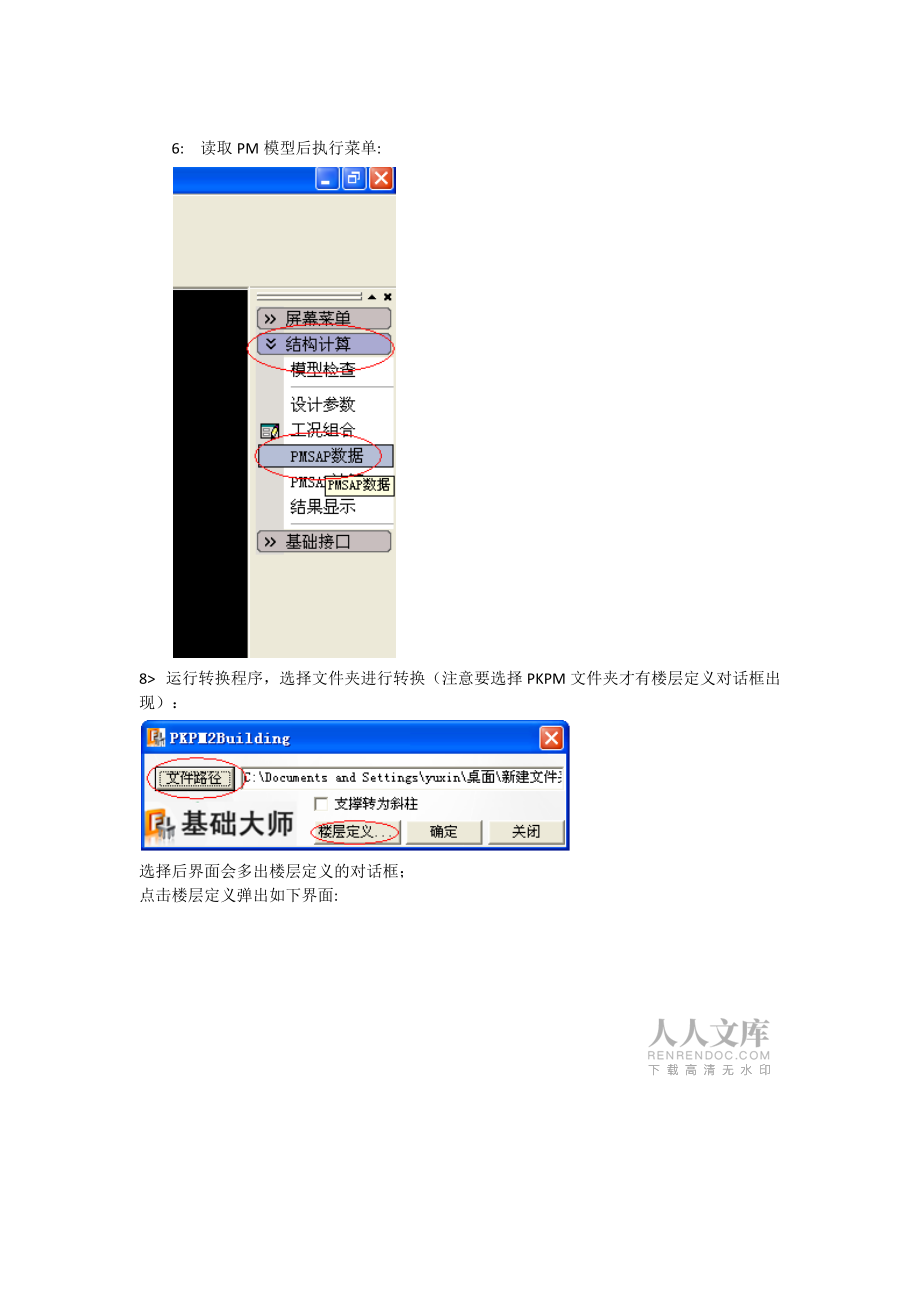

1、一: 操作步驟:1: 執行PM正常操作退出;2: 接力PMSAP8 空間結構建模及分析(普及版)3: 進入PMSAP后需輸入工程名,目前限制的工程名是“TEST”4: 進入PMSAP后選擇菜單“導入PM平面模型”5: 點擊菜單后彈出如下對話框:(1) 讀取PM樓面導荷載結果,會將板荷載轉換為梁/墻荷載(2) 不讀取的話,會直接轉換PM里的樓面荷載6: 讀取PM模型后執行菜單:8> 運行轉換程序,選擇文件夾進行轉換(注意要選擇PKPM文件夾才有樓層定義對話框出現):選擇后界面會多出樓層定義的對話框;點擊樓層定義彈出如下界面:此樓層初始信息會優先讀取文件夾下的FloorInfo.Txt文件,
2、如果沒有此文件則讀取WMass.Out文件,用戶也可對其進行編輯,編輯完成后點確定,即可在文件夾下自動生成FloorInfo.Txt文件.二:限制條件1> 不支持任意多變形截面及截面102> 截面9會被轉換為截面23> 截面25會被轉換為截面154> 截面1如果采用鋼材的話會被轉換為混凝土材料,需用戶重新設定5> 截面4會被轉換為截面36> C型為正值時開口方向會與PKPM相反7> CR型都會被轉換為對稱截面8> PMSAP無法讀入多塔信息里設置的各層層高?9> 不支持越層構件,支持層間構件10> 弧構件會被轉為直構件11> 樓
3、板的標高升降無法讀取,厚度為0的板會被轉換為虛板(厚度100)12> 樓板類型轉換為剛性,需用戶自行設置13> 不支持樓板的局部洞口轉換14> 支撐在PMSPA導出時變成了柱?。ㄔ黾幼詣?dòng)判斷支撐的功能?)15> 柱有可能在PMCAD轉到PMSAP中時由層間構件被切割成2段柱16> PMSAP中的墻荷載值導出的有問題?(主要是局部梯形荷載,局部均布荷載兩個類型有端荷載值有問題, 都變成了三角形) 但幸運的似乎一般板折算到墻上的荷載都為滿布的梯形荷載17> 懸挑板無法傳遞到PMSAP中 (包括純懸挑板與非純懸挑板)18> 注意SRC截面轉換后直接分析的話可
4、能會提示彈性模量不正確,應該是Building導入的一個Bug,在編輯截面的對話框下確認下此截面的彈性模量即可.三:分析結果對比(PM倒荷)南北九樓對比(王工)注:PKPM混凝土容重取為25 ,Building地面加速度取10 總質量誤差 0.5%四:板荷載讀取對比PKPM第二標準層(恒載):五: 工程實例比較計算條件:混凝土容重 25; 其余默認讀取PM樓面荷載, Building導荷。計算條件:重力加速度修改為10, 考慮樓板自重;活荷誤差: (15463.966 15618.514)/ 15618.514 * 100= 1%恒荷誤差: (128745.833 123680.734)/12
5、3680.734 * 100 = 4.1%讀取PM導荷計算條件:重力加速度修改為10, 不考慮考慮樓板自重; 活荷誤差: (15635.438 15618.514)/ 15618.514 * 100= 1%恒荷誤差: (123830.593 123680.734)/123680.734 * 100 = 1.3%六: 多塔1> 在Satwe里指定的多塔,這種多塔是建立在一個標準層上的,在PMSAP里讀取后是一個層,可以正常轉換; 若用戶在Satwe里設置了多塔的錯層信息,則轉換到PMSAP中時, PKSAP只讀取了在PMCAD里設置的層高, 所以錯層信息丟失,需要在MidasBuilding里重新指定2> 在PMCAD里組裝時產生的多塔(廣義層),這種模型無法正常的轉換到Building里,建議做法是,利用PKPM的標準層組裝一個模型(非多塔的,一個標準層設置一個自然層即可),然后在PMSAP里不讀取PM導荷結,轉換到Building里后,利用這些標準層,重新進行模型組裝;(因?yàn)楝F(xiàn)在可以讀取樓面荷載)七: 推薦做法為了
