輸電線路桿塔分部工程中間驗收監理初檢方案匯編

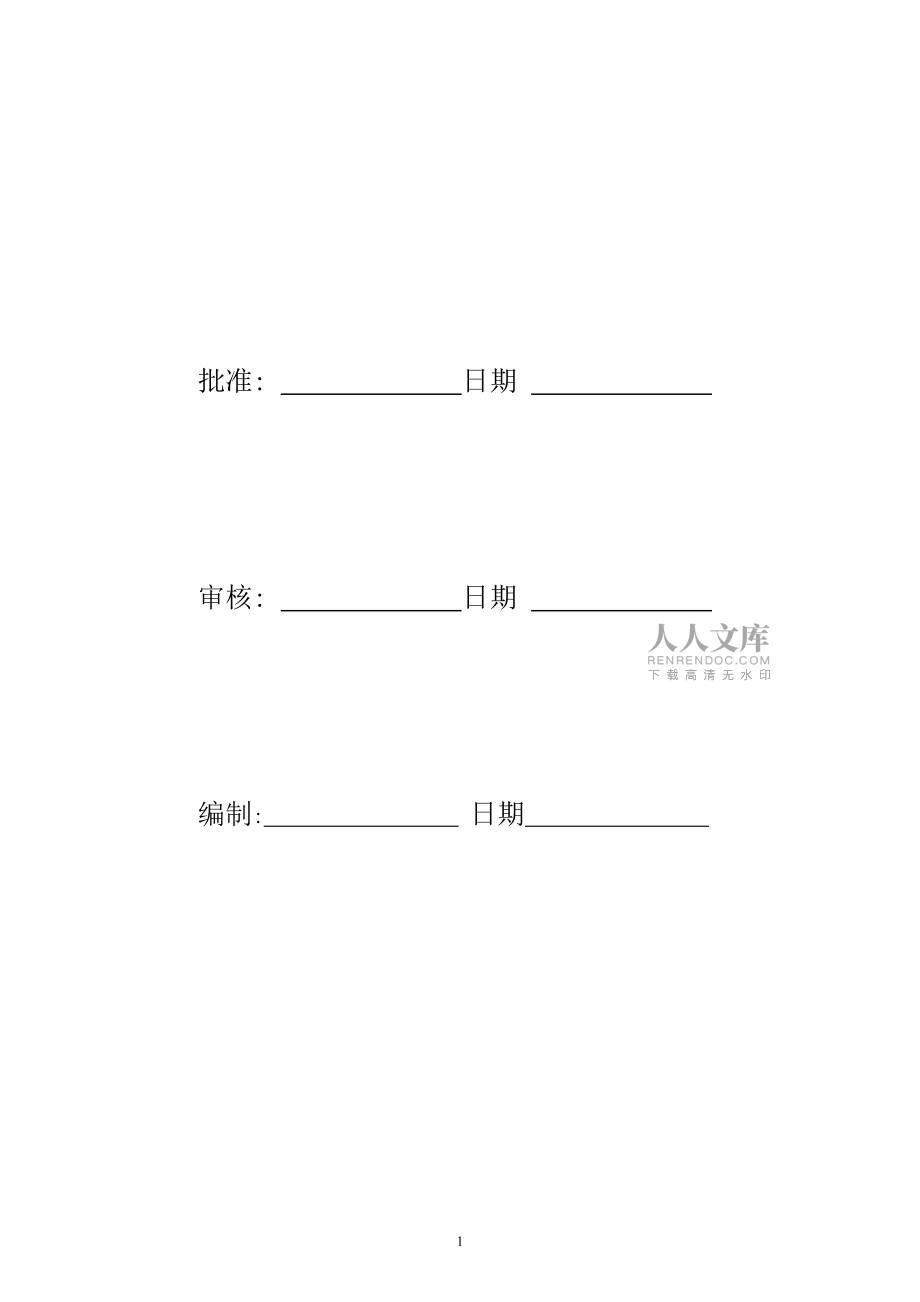

1、山南柿樹入四合變變35kV線路工程桿塔分部工程中間驗收監理初檢方案合肥力源工程監理有限責任公司山南柿樹入四合變變35kV線路工程項目監理部2016年6月15日批準: 日期 審核: 日期 編制: 日期 桿塔分部工程中間驗收監理初檢方案1驗收組織機構1.1 成立基礎分部工程質量中間驗收領導小組組 長：馬恒璜副組長：張勇成 員：孫杰、汪茹、徐浩然。1.2 中間驗收領導小組下設現場檢查組2個、資料檢查組1個。2驗收依據2.1 GB50233-2005110500kV架空送電線路施工及驗收規范；2.2 DL/T5168-2002110kV500kV架空電力線路工程施工質量及評定規程；2.3 GB2694

2、-2003輸電線路鐵塔制造技術條件；2.4國家電網公司輸變電工程達標投產考核辦法（2005版）；2.5國家電網公司輸變電優質工程評選辦法（2008版）；2.6 其他有關規程、規范。2.7元疃-白龍入梁園變35kV線路工程施工圖紙3檢查內容3.1 現場檢查內容3.1.1 鐵塔工程質量中間驗收：現場隨機抽查比例報驗鐵塔總數的20%（應履蓋各種塔型），其中重要跨越塔全檢。3.1.2 按照附件：自立式鐵塔組立質量檢查及評級記錄表中的檢查（檢驗）項目，逐基逐項檢查（檢驗），現場記錄檢查結果，對照質量標準、設計值，作出評級的結論?，F(xiàn)場檢查組成員，應在檢查記錄表上簽字。3.2 工程資料檢查內容3.2.1 施

3、工技術資料（1）施工組織設計（2）鐵塔組立分部工程開工報告（3）專職管理人員和鐵塔組立特種資格證、上崗證（4）鐵塔施工圖設計技術交底暨會審紀要（5）鐵塔組立施工技術措施（6）設計修改通知單、工程變更單（7）代用材料清單及簽證（8）鐵塔組立施工技術措施交底記錄（9）工程遺留問題記錄等3.2.2 材料、構配件合格證及試驗資料（1）鋼材化驗單、試驗單（2）試驗單位資質資料（3）鐵塔、螺栓產品合格證、檢驗報告（4）供貨商資質資料（5）安全用具、測量?jī)x器（表）檢驗證書等3.2.3 施工質量及評定記錄（1）自立式鐵塔組立質量檢查及評級記錄表（2）鐵塔工程檢查驗收記錄及簽證（施工單位三級自檢記錄及簽證）4質

4、量檢驗程序和驗收方法4.1 施工單位申請鐵塔工程階段性驗收應具備的基本條件：4.1.1 報驗工程已施工完畢；4.1.2 報驗工程已經施工單位三級自檢合格；4.1.3 報驗工程應提交的所有資料齊全、完整。4.2 施工隊自檢率100%，項目部自檢率100%；公司自檢的隨機抽查比例為：鐵塔工程報驗總數的30%，其中耐張塔、重要跨越塔全檢；4.3 施工單位三級自檢結束，具備中間驗收條件后，填寫鐵塔工程質量中間驗收申請表，報項目監理部。4.4 項目監理部收到施工單位的鐵塔工程質量中間驗收申請表后，于10日內進行監理初檢。初檢的重點為：4.4.1 鐵塔工程資料檢查。工程資料應齊全、真實、規范，符合工程竣工

5、后的實際狀態，滿足國家標準、規程規范、合同、設計等方面的要求。4.4.2 現場檢查。施工質量、工藝滿足國家標準、有關規程規范、合同、設計等方面的要求。4.5 監理初檢的隨機抽查比例：鐵塔工程報驗總數的30%，其中耐張塔、重要跨越塔全檢。4.6 監理初檢發現存在問題時，應向施工單位提出整改要求，并督促施工單位根據問題類型及性質采取整改措施；必要時進行全面檢查。整改完畢后，應報經監理部復查并留下記錄，確認合格，并達到優良級標準后，提出監理初檢報告，上報建設單位，建議組織中間驗收。4.7 中間驗收由建設單位組織，監理主持，施工單位全面配合；提供人員、檢測工具和交通工具、工程資料和會議場所。4.8 中

6、間驗收的隨機抽查比例：鐵塔工程報驗鐵塔總數的20%（應履蓋各種塔型），其中重要跨越全檢。5檢測器具以下檢測器具，每個現場檢查組配備一套：5.1 經緯儀1臺5.2 鋼卷尺（1520米）2把5.3 鋼卷尺（5米）2把5.4 吊錘（垂球）1個5.5 扭距扳手2把5.6 登塔安全用具4套6監理部提供現場檢驗記錄表附件1：自立式鐵塔組立質量檢查及評級記錄表7鐵塔工程中間驗收小結及評價7.1 現場檢查、工程資料檢查完畢，各組組長寫好書面匯報材料，準備在驗收小結會上匯報。匯報內容包括：檢查的基數、鐵塔號、檢查項目、總體評價、存在問題、提出整改意見。7.2 會議對驗收情況、存在問題、處理意見進行討論、統一認識

7、。7.3 綜合匯報、討論的意見，對鐵塔工程中間驗收情況做出綜合評價，針對存在的問題提出整改意見和要求，形成會議紀要。7.4 監理單位寫出鐵塔分部工程質量中間驗收?qǐng)?bào)告，并在會議上通過。7.5 由監理單位對鐵塔工程質量中間驗收資料立卷。卷內包括：（1）施工單位的鐵塔工程質量中間驗收申請表及自檢報告。（2）監理單位的鐵塔工程質量監理初檢報告。（3）鐵塔工程質量中間驗收實施方案。（4）鐵塔工程質量中間驗收?qǐng)?bào)告及鐵塔工程中間驗收質量檢查及評級記錄表、中間驗收會議紀要及簽到表。（5）中間驗收整改監理工程師通知單、監理工程師通知回復單。附件1：自立式鐵塔組立檢查及評級記錄表0附件1：自立式鐵塔組立質量檢查及

8、評級記錄表工程：山南柿樹入四合變變35kV線路工程 線塔1樁號塔號塔型呼稱高施工日期 年 月 日塔全高檢查日期 年 月 日序號檢查(檢驗)項目性質質量標準（允許偏差）檢查結果評級合 格優 良1部件規格、數量關鍵符合設計要求2節點間主材 彎曲關鍵1/7501/8003轉角塔、終端塔向受力反方向側傾斜關鍵大于0, 并符合設計要求600以下轉角塔3； 600及以上轉角塔、終端塔5, 架線后中做檢查架線前架線后4直線塔結構傾斜（%）重要一般塔：0.30.24高塔: 0.150.125螺栓與構件面接觸及出扣情況重要符合GB50233-2005第6.1.3條規定緊密一致6螺栓防松重要符合GB50233-2005第6.1.7條規定無遺漏7螺栓防盜重要符合設計要求無遺漏8腳釘重
