微機原理與系統老師講義ch6b

1、中國科學技術大學電子工程與信息科學系2內容6B-總線的概念6B-6B-總線原理微機系統的內總線標準一、從PC/XTIChanne到EISA二、局部總線：從VISA到PCI-Express6B-幾種常用的外總線標準一、通用串行總線USB三、IDE和EIDE簡介二、IEEE1394總線簡介四、SCSI總線簡介中國科學技術大學電子工程與信息科學系36B-總線的概念一、總線和總線的產生總線是計算機系統中傳輸數字信息的通信信道， 相當于人體中的“中樞神經”。從物理上看，總線由一些電導體的互連組成，其 具體實現形式隨相互通信的設備的種類和距離而 異，可以是印刷線、印刷電路板邊緣連接器、多 路電纜等。總線通

2、信的規則，或稱“協議”，是決定微計算機 系統結構的基本因素之一。中國科學技術大學電子工程與信息科學系系統早期的互聯方式分散連接/內部連線十分復雜，布線困難/擴展性差J效率高4控制器輸出設備運算器輸入設備存儲器中國科學技術大學電子工程與信息科學系現代的系統互聯方式總線連接5J 優點：簡潔，協調擴展性好/ 缺點：有共享競爭問題1970年DEC公司PDP-11小型計算機首次采用總線技術UniBUS（單總線）。1976年用了由TS公司在世界上第一臺微型計算機Altair采余愛好者定義的總線S100。I/deviceI/device主機I/Interface（adapter）I/Interface（ad

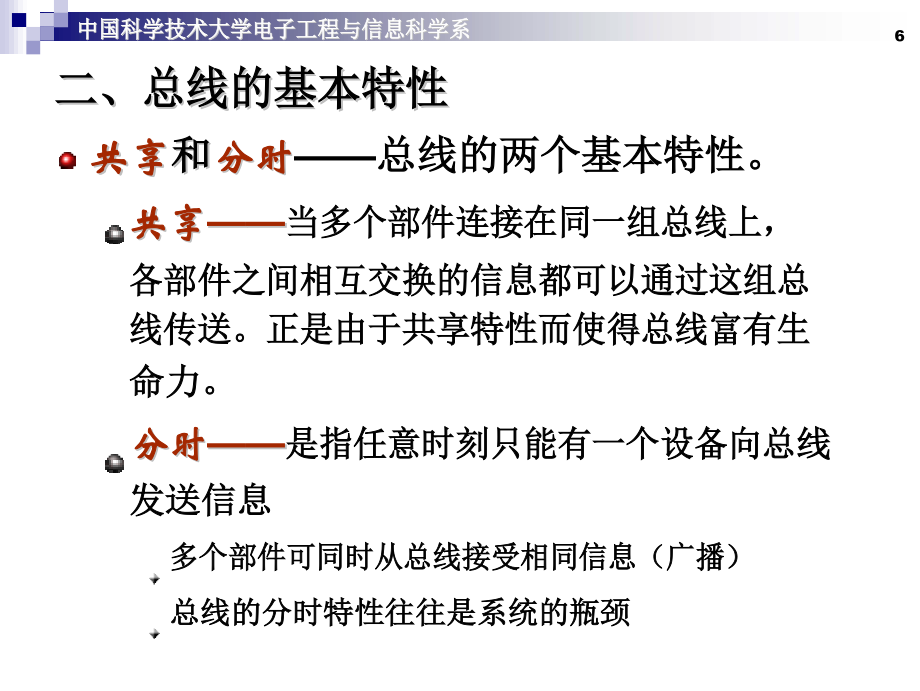

3、apter）memoryprocessor中國科學技術大學電子工程與信息科學系6二、總線的基本特性共享和分時總線的兩個基本特性。 共享當多個部件連接在同一組總線上，各部件之間相互交換的信息都可以通過這組總線傳送。正是由于共享特性而使得總線富有生 命力。分時是指任意時刻只能有一個設備向總線發送信息多個部件可同時從總線接受相同信息（廣播） 總線的分時特性往往是系統的瓶頸中國科學技術大學電子工程與信息科學系7三、總線的分類按照物理接口分類電按照式主板式、背板式氣特性分類單端方式與差分方式按照控制特性分類同步總線、異步總線和半同步總線按照通信方式分類串行總線和并行總線中國科學技術大學電子工程與信息科學

4、系更多的是按照總線位置分類8片內總線（I部，連接CPUChiBus，位于CPU的內件；部的各芯片總線（Coponent-LeveBus）。連接CPU和外圍內總線（B片，例如Motel總線；rd-LeveBus），又稱為板級總線或系統總，用于系統內部各高速模塊之間的互連。例如ISA、EISA、PCI等；外總線（CommunicatioBus），又稱I/O總線或通信總線，用于計算機之間，或者計算機與外設之間的互連。例如SCSI、USB等。本章介紹內容中國科學技術大學電子工程與信息科學系9中國科學技術大學電子工程與信息科學系10每一類（并行）總線中又分為：數據總線（DB）雙向三態，傳輸數據信號線的條

5、數也稱為總線寬度；地址總線（AB）三態，僅主設備可驅動，寬度與尋址空間有關；控制總線（CB）傳送控制 命令和狀 態，有些 三態，有 些非三態。中國科學技術大學電子工程與信息科學系11四、總線特性為了保證總線與部件之間機械上的可靠連接， 必須規定其機械特性；為了保證電氣上正確 連接，必須規定其電氣特性；為了正確傳輸信息，必須規定其功能特性和時間特性。背板式總線示意圖中國科學技術大學電子工程與信息科學系12五、總線性能指標總線寬度：是指數據總線的根數，用bit（位） 表示，如8位、16位、32位、64位（也即8根、16根、32根、64根數據線）。最大傳輸率 (總線帶寬)：總線本身所能達到的最高傳輸

6、速率，用MB/s或MBps（每秒多少兆 字節） 表示。例：總線工作頻率33.3MHz，總線寬度32bit，則最大傳輸率33.3×32÷8132MB/s。中國科學技術大學電子工程與信息科學系時鐘同步/異步：總線上的數據與時鐘同步工作的總線稱為同步總線，與時鐘不同步工作的總線稱為異步總線?？偩€復用：為提高總線的利用率，將地址總線和數據總線共用一組物理線，在某一時刻該總線傳輸?shù)刂沸盘?hào)，另一時刻傳輸數據信號或命令信號。信號線數：即地址總線、數據總線和控制總線三種總線的根數總和。13中國科學技術大學電子工程與信息科學系總線控制方式：包括并發工作、自動配置、仲裁方式、邏輯方式、計數方式

7、等。14負載能力：通常用可連反映總線的負載能力。擴增電路板數來由于不同的電路對總線的負載是不同的，即使同一電路在不同的工作頻率下，總線的負載也是不同的。因此，總線負載能力的指標是不太嚴格的。其它：如電源電壓等級、能否擴展等。中國科學技術大學電子工程與信息科學系15內容6B 1 總線的概念6B 2 總線原理6B 3 微機系統一、從PC/XT的內總線標準O Channl 到EISA二、局部總線：從VISA到PCI-Express6B 4 幾種常用的外總線標準一、通用串行總線USB三、IDE和EIDE簡介二、IEEE1394總線簡介四、SCSI總線簡介中國科學技術大學電子工程與信息科學系166B 2

8、 總線原理一、總線的結構二、同步和異步通信方式三、總線的信息傳輸方式四、總線使用權分配中國科學技術大學電子工程與信息科學系17一、總線的結構單總線結構雙總線結構多總線結構中國科學技術大學電子工程與信息科學系181、單總線結構單總線結構將CPU、主存、I/O設備（通過I/O接口）系統總線都掛到一組總線上，允許I/O之間、I/O與主存之間直接交換信息。CCPPUUIIOO接口IIOO接口內存這種結構簡單，便于擴充。 但是，由于所有的傳送都通過這組總線，容易形成計算機系統的瓶頸。設備00設備nn為解決CPU、主存與IO設備之間傳輸速率的不匹配問 題，實現CPU與其它設備的相對同步，又出現雙總線結構。

9、中國科學技術大學電子工程與信息科學系192、雙總線結構特點：將速度較低的I/O設備從單總線上分離出來，單獨設置一條與主存總線獨立的I/O總線。原理：通道是一個專門負責IO的處理器,接替CPU對I/O設備進行統一管理，以完成外部設備與主存之間的數據傳送。主存總線的吞吐能力不受慢速設備的影響。主存總線CCPPUU內存通道I/O總線IIOO接口IIOO接口設備00設備nn思路：若將速率不同的I/O設備進行分類，再將它們連接在不同的通道上，通道的利用率將會進一步更高 Æ 多總線結構。中國科學技術大學電子工程與信息科學系203、三總線結構系統總線分為以下三個層次主存總線I/O總線DMA總線/

10、主存總線與DMA總線不能同時對主存進行訪問。I/O總線CCPPUU主存總線DMA總線IIOO接口IIOO接口IIOO接口內存內存設備11設備nn高速外設中國科學技術大學電子工程與信息科學系214、四總線結構為了進一步提高I/O的性能，又出現了四總線結構。局部總線、系統總線、高速總線、擴展總線局部總線系統（主存）總線CCaacchhee/橋/橋橋CCPPUU主存高速外設接口SSCCSSII圖形多媒體局域網高速總線低速外設接口FFAAXX擴展總線接口調制解調器串行接口擴展總線中國科學技術大學電子工程與信息科學系226B 2 總線原理一、總線的結構二、同步和異步通信方式三、總線的信息傳輸方式四、總線

11、使用權分配中國科學技術大學電子工程與信息科學系231、同步通信方式通信雙方由統一時標控制數據傳送。時標通常由CPU的總線控制部件發出，送到總線 上的所有部件；也可以由每個部件各自的時序發生器發出，但是必須由總線控制部件發出的時鐘信號對它們進行同步。J/優點：模塊間的配合簡單一致；缺點：主從模須按速度最慢時間配合屬強制性同步，必來設計公共時鐘。中國科學技術大學電子工程與信息科學系24例1：讀命令，其傳輸周期為：T1：主模塊發地址總線讀周期T2：主模塊發讀命令時鐘T3：從模塊提供數據地址T4：主模塊撤銷讀命令讀命令數據dataT1T2T3T4中國科學技術大學電子工程與信息科學系例2：寫命令，其傳輸

12、周期為：主模塊發地址T1.5：主模塊提供數據25：主模塊發寫命令，從模塊必須在規定時間內總線寫周期T1T2T3T4將數據寫入地址總線所指明的單元中。：主模塊撤銷寫命令和數據等信號。時鐘地址數據data寫命令中國科學技術大學電子工程與信息科學系262、異步通信方式異步通信方式允許各模塊速度的不一致性，給設計者充分的靈活性和選擇余地。異步通信方式?jīng)]有公共的時鐘標準，而是采用應答方式（又稱握手方式）：主設備在發數據STB的同時發選通信號STB，從設備收到數據后應答ACK；主從模塊之間增加兩條握手應答線。ACK讀/寫地址數據I/O接口CPU中國科學技術大學電子工程與信息科學系27異步通信方式的三種握手

13、方式1)不互鎖方式主設備發STB，告訴從設備當前數據有效。間隔固定時間后，認為從設備已經收到，撤銷STB；從設備收到數據后發ACK應答。間隔固定時間后，撤銷ACK。DATA不互鎖方式應答時序圖STBACK中國科學技術大學電子工程與信息科學系282)半互鎖方式主設備發STB后，等待從設備的ACK應答。只有收到ACK后才撤銷STB；從設備發ACK后，不等待主設備的應答。在間隔固定時間后，撤銷ACK。DATA半互鎖方式應答時序圖STBACK中國科學技術大學電子工程與信息科學系293)全互鎖方式（四邊沿協議）主設備發STB后，等待從設備的ACK應答。只有收到ACK后才撤銷STB；從設備發ACK后，等待

14、主設備的應答（撤銷STB），然后才撤銷ACK。主從設備相互等待，傳輸可靠性最高。DATA全互鎖方式應答時序圖STBACK中國科學技術大學電子工程與信息科學系30關于同步和異步通信方式的幾點討論：傳輸速度同步：異步：應答過程中的交互次數越多，速度越慢?？煽啃宰羁煽康姆绞剑寒惒饺ユi。全互鎖也會有不可靠的隱患？！互鎖方式應配合使用等待超時處理機制。思考：怎樣能夠兼顧傳輸速度和通信的可靠性？中國科學技術大學電子工程與信息科學系313、半同步通信方式對于大多數的傳送對象，均按照同步方式定時。如果系統中還有少數從設備速度較慢，增加一條Ready/wait狀態信號線,慢速設備可以利用該狀態信號線請求主模塊

15、延長傳送周期。例如：8086/808CPU、823ADMAC均采用半同步總線。當檢測到READY信號線被拉低，則在T3/T4之間插入Tw，或者在S3/S4之間插入Sw。中國科學技術大學電子工程與信息科學系32半同步方式數據傳輸時序中國科學技術大學電子工程與信息科學系33半同步通信方式的特點J 集同步與異不是太高，各類設備的通信之優點，適用于系統工作速度又包含了許多工作速度差異較大的單系統。J 控制方式比異步通信簡單，可靠性介于同步方式與異步方式之間。/ 缺點是系統時鐘頻率系統工作的速度還是太高，故從整體上看，。思考：怎樣進一步提高總線利用率和加快總線的傳輸速度？中國科學技術大學電子工程與信息科

16、學系344、分離式總線通信方式在上述各種傳輸過程中，占用總線使用權的主設備以及被其選中的從設備，無論是否進行數據傳輸，始終占據著總線資源。若對讀命令過程的進一步分析：在讀命令傳輸周期中，除了申請總線這一階段外，其余時間主要被用于如下三個方面的開銷：（1） 主模塊通過總線向從模塊發送地址和命令；（2） 從模塊按照命令進行讀數據的必要準備；（3） 從模塊經總線向主模塊提供數據。中國科學技術大學電子工程與信息科學系分離式總線的基本思想：將一個傳輸周期（或總 線周期）分解為兩個子周期。在第一個子周期中，主模塊A獲得總線使用權后，35將命令、地址、A模塊的編號等其它信息發到系統總線上，由相關的從模塊B接

17、收下來。然后A模塊放棄總線，供其它模塊使用。在第二個子周期中，B模塊根據所收到的命令，經過一系列的內部操作，將A模塊所需的數據準備 好，然后由B模塊申請總線使用權，一旦獲準，B模塊將A模塊的編號和所需數據、B模塊的地址等信息送到總線上，供A模塊接收。中國科學技術大學電子工程與信息科學系36分離式總線通信方式的特點：各模塊欲使用總線都必須提出申請。在得到總線使用權后，主模塊先在規定的時間內向?qū)Ψ絺魉托畔?，采用同步方式傳送，不再等待?duì)方的回答信號。各模塊在準備數據傳送的過程中都不占用總線，使總線可接受其它模塊的請求?？偩€在被占用期間，都在進行有效工作。中國科學技術大學電子工程與信息科學系376B

18、2 總線原理一、總線的結構二、同步和異步通信方式三、總線的信息傳輸方式四、總線使用權分配中國科學技術大學電子工程與信息科學系38信息傳輸方式的分類：. 串行和并行傳輸. 信號（Signal）傳輸和消息（Message）傳輸. 單字節傳輸和突發傳輸（burstmode）單字節傳輸方式：在一個傳輸周期內，一般是先給出地址，然后給出數據。在其后的傳輸周期里，不斷重復這種先送地址、后送數據的方式進行傳輸。突發傳輸方式：在傳輸大批量地址連續的數據時，第一個周期先送首地址，然后再給出數據；而在以后的傳輸周期內，接收端自動完成地址指針修正，發送端只需直 接傳送數據，從而提高了總線的數據傳送速率。中國科學技術

19、大學電子工程與信息科學系396B 2 總線原理一、總線的結構二、同步和異步通信方式三、總線的信息傳輸方式四、總線使用權分配中國科學技術大學電子工程與信息科學系40總線的使用權分配即總線判優控制，也稱為總線使用權仲裁；總線使用權仲裁：多個主設備同時申請總線 時，按一定的優先等級順序，判定哪個主設備 能優先使用總線。兩種仲裁方式：集中式：將控制邏輯（即總線仲裁器arbitrator） 集中在一處 ，分為鏈?zhǔn)捷喸儭⒂?jì)數器輪詢、獨立請求 。分布式：將控制邏輯分散在（與總線連接的）各個 部件或設備上，由各個節點競爭使用權。中國科學技術大學電子工程與信息科學系41集中式總線判優控制舉例（I）菊花鏈輪詢方式

20、（Daiy Chain）數據線地址線總線忙BS總線請求BR總線控制器模塊0模塊1模塊n總線允許BG總線允許BG總線允許BG中國科學技術大學電子工程與信息科學系42鏈?zhǔn)捷喸兎绞降闹饕攸c(diǎn)：越靠近器的模，優先級越高；鏈形優先級存在傳播延遲，這種延遲與模塊數量成正比，所以判優速度（幾個）模塊；慢，一般只能接少量的鏈形結構可靠性低條“鏈”失效；一個模塊有故障就會造成整結構簡單，造價較低。應用實例：IntMultiBus和Motorola VME總線中所使用串行仲裁均采用鏈?zhǔn)捷喸兎绞?。中國科學技術大學電子工程與信息科學系43集中式總線判優控制舉例（II）獨立請求方式（并行請求方式）數據線地址線BGnBR

21、n總線控制器BG1BR1BG0BR0模塊0模塊1模塊nBUSY中國科學技術大學電子工程與信息科學系44獨立請求方式的工作原理：每個模塊有一條總線請求（BR）、一條總線允許（BG）和一條所有模塊共用的總線忙（BUSY）信號；控制器內置一個優先級編碼器和優先級譯碼器，用以選擇優先級最高的請求，并產生出相應的“總線允許”信號；當BUSY信號有效時，表示有模塊正使用總線，因此請求使用總線的模塊必須等待，直至BUSY信號變?yōu)闊o效。所有需要使用總線的模塊都可發“總線請求”信號，總線仲裁器僅向優先級最高的模塊發出“總線允許”信號。獨立請求方式的主要特點：判優速度快，且與模塊數無關；所需“請求線”和“允許線”

22、較多，N個模塊需要2N條。應用實例：MultiBus中使用的并行仲裁中國科學技術大學電子工程與信息科學系45分布式總線判優控制舉例（I）自舉分布式仲裁特點：使用多個請求線，不需要中心裁決器，每個設備獨立地決定自己是否是最高優先級請求者。原理：分為申請期和裁決期。在申請期需要請求總線控制權的設備在各自對應的總線請求線上送出請求信號。在裁決期，每個設備將有關請求線上的合成信號取回分析，以確定自己能否擁有總線控制權。每個設備通過取回的合成信息能夠檢測出其它設備是否發出了總線請求。如果檢測到其它優先級更高的設備也請求使用總線，則本設備暫時不能使用總線；否則，本設備就可立即使用總線。中國科學技術大學電子

23、工程與信息科學系46自舉分布式仲裁原理圖假定模塊03通過BR03進行自舉分布式仲裁。其中BR0為總線忙信號，正在使用總線的模塊應將BR0置為有效；BRi為模 塊i的總線請求信號線，只有在BR0無效時才能發總線請求。下圖中模塊0的優先級最低，模塊3的優先級最高。Why？BR0（BUSY）BR1B2B3應用實例：NuBus（Macintoshi II中的底板式總線）和SCSI總線模塊3模塊2模塊1模塊0中國科學技術大學電子工程與信息科學系47分布式總線判優控制舉例（II）沖突檢測分布式仲裁基本思想：每個設備獨立地請求總線?？隙〞?huì)出現有多個設備同時使用總線的局面，造成沖突。當沖突被檢測到后，沖突各方

24、可按照事先約定的某種策略， 選舉一個設備并讓其先使用總線。應用實例：Ethernet總線仲裁方案（CSMA/CD-Carri r Sen e Multip e Access- Collisi n Detect）先聽后講邊講邊聽隨機重發若監聽到?jīng)_突，則立即停止發送。隨機等待一段時間后再重新嘗試中國科學技術大學電子工程與信息科學系48內容6B 1 總線的概念6B 2 總線原理6B-3 微機系的內總線標準一、從PC/XTO Channl 到EISA二、局部總線：從VISA到PCI-Express6B 4 幾種常用的外總線標準一、通用串行總線USB三、IDE和EIDE簡介二、IEEE1394總線簡介四

25、、SCSI總線簡介中國科學技術大學電子工程與信息科學系496B 3 微機系統中的內總線標準應用于微機系統中的總線標準不斷發展和演變， 其中比較著名或曾產生一定影響的總線標準有：S100Motoro a VME在微機中最早使用的總線，由業余愛好者設計；其優良的結構被許多后續的總線標準繼承和引用；Intl MultiBusIntel為8086CPU開發的，曾經用于工業控制微機；Zilog Z-Bus8位機時代應用最廣泛的微機總線；IIM PC/ TO Channel常被恭維成IM PC/XT總線；A 總線源自AT總線，16位，至今仍然能夠見到；EISA總線ISA上加蓋的“二層樓”，32位，曾用于P

26、C服務器；PI 總線目前廣泛應用，有33MHz和66MHz及32位和64位之分。中國科學技術大學電子工程與信息科學系50一、從PC/XT機的 O Chann1）PC機系統總線早期發展歷程l 到EISA20世紀80年代初期，IBM能擴展插槽”的結構，并定寬度的IO接口（雖然業界C/XT機中采用“主板”“功了總共62條信號線、8位數上“尊稱”其為XT總線，但I(xiàn)BM始終低調地稱之為 O channel）。其后，IBM又推出了采用Intl 8026 CPU的PC/AT微機系統，并定義了與XT總線兼容的16位的AT總線。1988年，除IBM以外的美國9大PC制造廠商，共同制定了基于AT總線的ISA總線（

27、Industril Standa dArchitecture)，以及32位的EISA總線標準。中國科學技術大學電子工程與信息科學系512）PC/XT機的 O channel（XT總線）62線該62插槽和插卡結構。的長插口用雙列插板連接，分A面（元件面）和B面（焊接面），每面有31條引腳（金手指），如下頁圖所示。62條信號線分為5類：8位數據線、20位地址線、控制線、時鐘與復線以及電源地線。62條信號線分別介紹如下中國科學技術大學電子工程與信息科學系52O channel引腳布局示意圖A為元件面B為背面COMPUTR FRONTCOMPUTR REAR中國科學技術大學電子工程與信息科學系53A、

28、數據線（8條）A2A9：8位數據線D0D7，雙向、三態。B、地址線（20條）A12A31：20位的地址線A19A0，輸出、三態。訪問IO時僅有A15A0有效。C、控制線（23條）A1：I/O通道檢查信號I OH CK，輸入、低電平有效。該信號有效時表示系統板上存儲器或I/O通道上奇/偶校驗出錯。它有效時將產生一次不可屏蔽中斷（NMI中斷）。A10：I/O通道就緒信號I OH RDY，輸入、低有效。慢速設備可以通過使此信號為低電平來使CPU或DMA控制器插入等待周期，從而延長總線周期。中國科學技術大學電子工程與信息科學系A(chǔ)11：地址允許信號AEN，輸出、高電平有效。由DMA 控制器8237產生，

29、此信號用來切斷CPU控制，而允許DMA傳送。54B8：插件板選中信號CALCTD，輸入、高電平有I/O擴展槽中的擴展板B8引腳提供，該信號效。有效第表 第8個I/O擴展槽中的擴展板被選中。B11：存儲器寫命令MEMW，出、三態、低電平有效。B12：存儲器讀命令MEMR，輸出、三態、低電平有效。B13：I/O寫命令I(lǐng)OW，輸出、三態、低電平有效。B14：I/O讀命令I(lǐng)OR，輸出、三態、低電平有效。中國科學技術大學電子工程與信息科學系B19： DACK0，輸出、低電平有效。在XT機中，實際55上就是DRAM的刷新信號REFRESH，由DMA控制器產生，有效時表示系統響應了存儲器的刷新請求。B4、B

30、21B25：中斷申請信號IRQ2，IRQ3IRQ7， 輸入、上升沿有效。來自I/O設備的中斷申請信號，經 系統板上的中斷控制器8259A送給CPU，其中IRQ2優 先級最高，IRQ7最低。B16、B6、B18：DMA請求信號DRQ1DRQ3，輸入線、高電平有效，來自外設的DMA請求送往DMA控制 器8237。DRQ1優先級最高，DRQ3最低。B15、B26、B17：DMA通道13響應信號DACKDACK3，輸出、低電平有效。由DMA控制器8237產生送往I/O接口，用來響應外設的DMA請求。中國科學技術大學電子工程與信息科學系B27：計數結束信號T/C，輸出、正脈沖。當DMA控制 器8237計

31、數到0時，從T/C線上輸出一正脈沖，通知外設，DMA傳送結束。B28：地址鎖存允許信號ALE，輸出、下降沿有效。該 信號由總線控制器8288產生，在其下降沿將CPU送出的地址A19A0鎖入地址鎖存器。. 時鐘與復位線（3條）56B2：系統總清信號REST DRV，輸出、高電平有效。該信號有效，使系統各部件復位。B20：系統時鐘信號CLK，輸出。PC/XT中該信號由OSC信號經8284時鐘發生器三分頻后得到，頻率為4.77MHz，時鐘周期為210ns；在ISA中為頻率為8MHz的系統時鐘。中國科學技術大學電子工程與信息科學系B30：晶振信號OSC，頻率為14.31818MHz，周期為70ns。5

32、7. 電源與地線（8條）B3，B29：+5VB5：-5V B7：-12V B9：+12VB1，B10，B31：GND中國科學技術大學電子工程與信息科學系PC和PC/XT總線的微機系統結構示58CU 8088(4.77MHz)8087（可）RM BISDRAM 控R M器823 定時/計揚829 中斷控器8 個 8 位 62 引腳擴擴展總線82 0串行通信控器82 7 DMA 控DMA 頁面寄鍵盤與并行控制器中國科學技術大學電子工程與信息科學系593）16位 ISA總線（AT總線）為保證16位的ISA總線與PC總線的兼容，ISA總線的插座結構中在原PC總線62芯插座的基礎上又 增加了一個36線插

33、座，即同一軸線上的總線插槽分為62線和36線兩段，共98線。ISA不僅增加了數據帶寬和地址總線的數量，而且在保證與XT總線兼容的前提下，對原來XT總線的部分信號重新進行了定義。ISA引腳信號見教材P252圖6-13。中國科學技術大學電子工程與信息科學系ISA總線插槽ISA總線插槽有一長一短兩個插口； 長插口基本上是XT總線的繼承；60短插口有36個引腳，以C18C1和D18D1表示，也分別列于插槽的兩面，短插口是對XT總線的擴充。C1A1A31C18外內B31D110.16B1D182.54138.5mm總線新增加的條信號線ISA3661中國科學技術大學電子工程與信息科學系ISA總線不僅增加了

34、數據帶寬和地址總線數量，而且重新定義了原有XT總線的信號線，使得ISA總線有了內總線的基本雛形62ISA總線作頻率為8MHz，24根地址線，16位數據線，擁有大量的功能豐富的接口卡。雖然其最大傳輸速率只有16MB/s，但是從286到Pentium，歷經幾代微機.ISA問世后的十多年間，大多數PC機主板上都帶有34個ISA總線插槽，即可以插入8位ISA卡（XT總線），又可以插入16位ISA ISA插槽的P由于ISA總直到最近，仍有少數廠家仍然生產帶有。自XT總線，受累于XT總線的先天不足，管在制定ISA總線標準時做出了很大努力，在技術上ISA 仍然無法與當時的VME和MultiBus等總線相比。

35、思考：為什么ISA總線在PC機獨領風騷十?dāng)?shù)年？中國科學技術大學電子工程與信息科學系ISA總線對原來8位 O Channel的改動部分：63雖然名稱沒變，但傳輸方向發生變化。 O Channel中這兩個信號的方向是輸出，意味著只允許主板上的主設備訪問插槽上的從設備。在ISA中，這兩條信號線變成了雙向，表C : IIS: IOWB13腳C : IORI A : IORB14腳明ISA總線允許插卡上的主設備訪問主板上的資源。中國科學技術大學電子工程與信息科學系在36芯插座上，ISA擴展和重新定義的部分信號因?yàn)橛?4位地址信號，允許最大存儲容量是16M。64其中：1）SA190的傳送方向由原來的單向輸

36、出（從主板到插卡）改為雙向，意味著允許插卡上可以有主控設備，插卡上的主控設備可以控制系統總線；2）LA23LA17（其中有3條與需要使用這部分地址信號的插卡9A17重疊）在主板上沒有鎖存，自行鎖存（利用BALE信號）。SD15SD0：16位數據信號中國科學技術大學電子工程與信息科學系65SBHE：總線高字節允許IRQ15、IRQ14、IRQ12、IRQ11、IRQ10AT機以后的PC機上使用了2片中斷控制器8259A（主片和 從片），可有15級中斷請求。另外三條DMA請求/響應線AT機以后的PC機中使用了2片DM片），共有7個DMA通道。C 8237A（1主片1從DRQ7DR5 、DRDRQ0

37、：DMA請求信號。CK3DACK0：DMA請求響應。DACK7DACK5、中國科學技術大學電子工程與信息科學系66存儲器讀/寫信號在擴展短槽上，傳輸方向?yàn)殡p向I/O。在原來長槽上，傳輸方向仍然為單向輸出16位訪問周期信號有效時表示當前傳送的是16位總線周期總線主控當DMA控制器或者其它主控設備使用總線期間，為低電平有什么意義？中國科學技術大學電子工程與信息科學系ISA系統結構示例基于80486的PC機67CPU80486DRAM 與 L22 Cache128K 512K主存 DRAM4768M BCPU總線Cace控制器SIMM C AT/ISA 核心邏輯芯片組內含： 7 個 DM A 通道1

38、5 級中斷時間/計數器總線緩沖器擴展總線控制器8042M PUKBD/M ous控制器8位總線實時時鐘/日歷后備電池CM RAM8 個 8 位XT 插槽64K128KRM BIOSISA 總線PC/AT 或 ISA 插616 位個AT/ISA 擴槽中國科學技術大學電子工程與信息科學系684）MCA總線隨著80386、80486的問世，ISA的弱點逐漸顯現。 例如：24位地址線以及16位數據線與32位CPU不匹配，傳輸速率低，不支持自動配置，不支持總線主控技術及缺乏對多處理器的支持等。為解決上述問題，IBM所采取的策略是推出一種全新的MCAMic o Channl Architecture（微通

39、道結構）總線。其特點是：將數據線和地址線都擴展為標準的32位擴展總線系統，系統的尋址范圍增加到4GB，傳輸速率可以達到40MB/s。中國科學技術大學電子工程與信息科學系MCA優點很多，例如：MCA具有多總線功能；有總線仲裁機構，支持多處理器； 可支持多任務處理，具有并行處理能力；具有附加卡定義檔案，易于機器識別和系統診 斷；具有可編程任選機制，可自動進行系統配置和安裝。MCA總線有許多優于傳統的設計，增加了許多新的特殊的功能，有些功能甚至連現在最新的PCI總線都不具備。69但是為什么MCA總線很少得到應用？MCA的失敗不是技術層面上的原因，而是由于IBM在“不恰 當?shù)臅r(shí)候提出了不恰當戰略”。/

40、 首先是MCA與當時已廣泛使用的ISA總線不兼容，缺少最終用戶的支持；/ 其次IBM公司為MCA注冊了版權，可觀的版權費使得許多廠家望而卻步，又失去了生產廠商的支持。中國科學技術大學電子工程與信息科學系705）EISA總線為了大力推廣MCA總線，IBM公司于1988年9月宣布將于1989年全面停產基于AT總線的PC機，轉而生產基于MCA總線的PS（個人系統）機，很快IBM為自己 的輕率之舉付出了代價。Compaq，HP，AST，Epson，NEC等九家計算機公 司立即抓住這一機會，高舉保護用戶以往投資的“義 旗”，宣布今后將繼續大量生產基于ISA總線（與AT總 線幾乎完全相同并100兼容）的P

41、C機。同時，針對ISA總線的不足，九家公司選擇了另外一 策略，聯合推出一種與ISA兼容的總線標準，稱為擴的工業標準體系結構EISA（Extend Standa d Architecture）。d Indust y中國科學技術大學電子工程與信息科學系EISA不僅與ISA兼容，在許多方面還參考了MCA的設計，并且EISA標準是開放的，因此受到了眾多生 產廠家和廣大用戶的歡迎。大量的基于EISA總線的 服務器、工作站以及插卡（網卡、SCSI卡、圖形圖 像卡等）紛紛涌現。EISA總線的主要特點是：J 支持新一代智能總線主控技術，使總線上的功能插卡可以控制系統總線；J 可以實現32位內存尋址，實現對CP

42、U、DMA和總線控制器的32位數據傳送；J 支持突發式（Burst）傳輸訪問模式，峰值數據傳輸速率為32MB/s；J 支持電子觸發中斷方式、多處理器和自動配置等。71中國科學技術大學電子工程與信息科學系EISA適合于對總線使用要求較高的系統軟件，例如Windows，Unix（X11）和OS/2等帶有GUI的操作系統；也適用于要求數據傳輸速率較高及數據傳輸量 較大的應用場合，如：高速圖形圖像處理、LAN管理和文件服務應用軟件等。72正是由于EISA保持了與ISA總線的兼容性，保護了用戶已在ISA總線微機硬件和軟件上的巨大投資。因而得到的用戶的青睞。為了保持與ISA標準兼容，EISA總線槽的物理尺寸與ISA相同。為了增加引腳，EISA采用了縱向加高（
