電子秒表課程設計

1、學 號： 課 程 設 計題 目學 院專 業班 級姓 名指導教師年月日課程設計任務書學生姓名： 專業班級： 指導教師： 工作單位： 題 目： 電子秒表的設計與制作初始條件：（1） 計數精度可達1/100秒（2） 可顯示時間99.99秒（3） 具有開關可啟動，暫停，清零功能選作：設計可改變計時時間（最大59.99秒）的電路要求完成的主要任務: （包括課程設計工作量及其技術要求，以及說明書撰寫等具體要求）（1） 設計任務及要求（2） 方案比較及認證（3） 系統框圖，原理說明（4） 硬件原理，完整電路圖，采用器件的功能說明（5） 調試記錄及結果分析（6） 對成果的評價及改進方法（7） 總結（收獲及體會

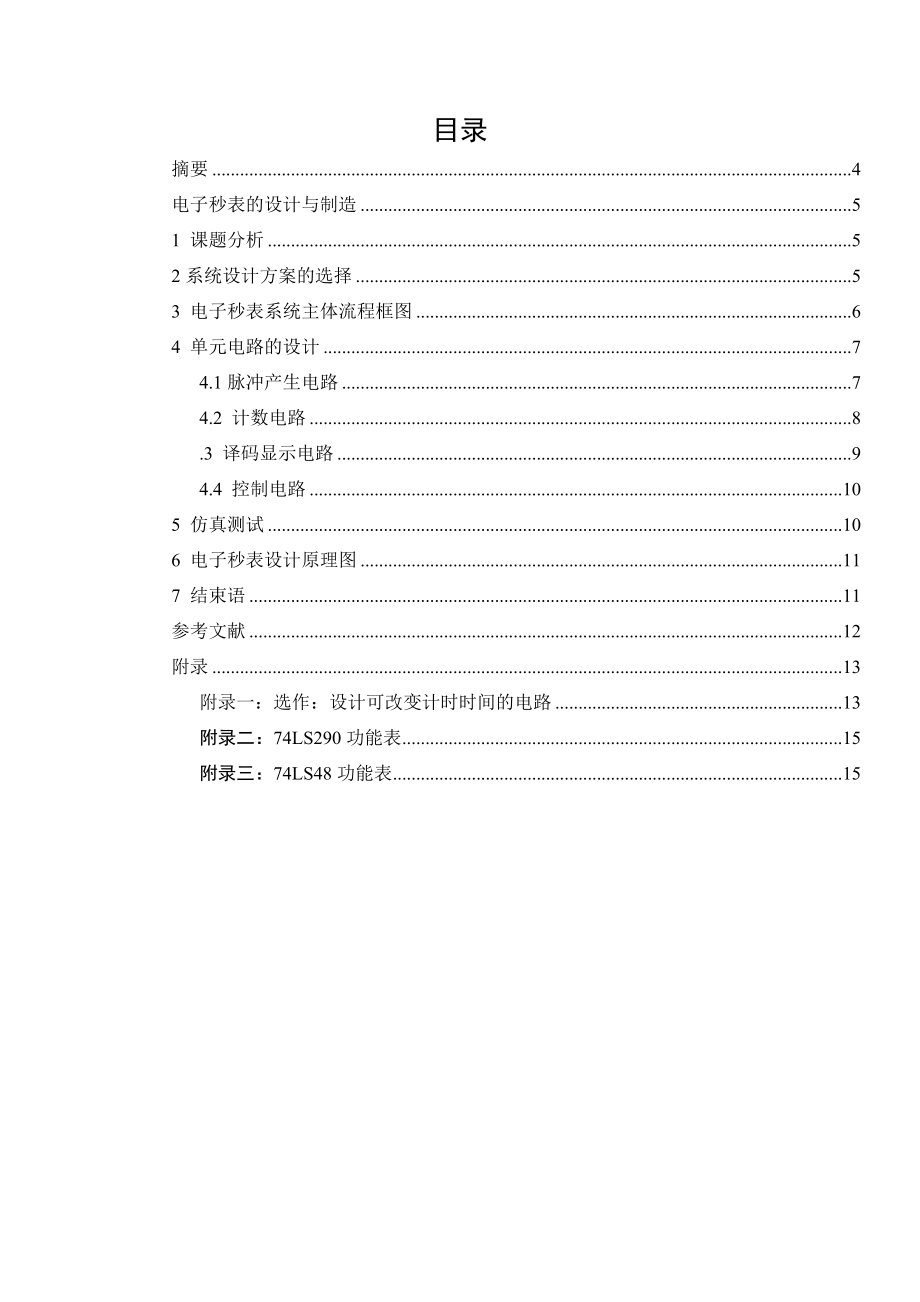

2、）（8） 參考資料（9） 附錄：器件表，芯片資料時間安排：6月16日6月19日：明確課題，收集資料，方案確定6月19日1月21日：整體設計，硬件電路調試6月21日6月24日；報告撰寫，交設計報告，答辯指導教師簽名： 2014年 6月 日目錄摘要4電子秒表的設計與制造51 課題分析52系統設計方案的選擇53 電子秒表系統主體流程框圖64 單元電路的設計74.1脈沖產生電路74.2 計數電路8.3 譯碼顯示電路94.4 控制電路105 仿真測試106 電子秒表設計原理圖117 結束語11參考文獻12附錄13附錄一：選作：設計可改變計時時間的電路13附錄二：74LS290功能表15附錄三：74LS4

3、8功能表15摘要電子秒表是一種數字顯示計時裝置，由于它走時準，設計簡單，顯示直觀，因此被廣泛運用于科學研究，體育運動，國防等方面。比如對物體速度，加速度的測量，體育比賽的時間的測量等。數字電子秒表由組合邏輯電路和時序邏輯電路組成，555定時器組成多諧振蕩器產生脈沖，在脈沖控制下的組合計數器電路通過一系列的觸發產生數字信號，數字信號經譯碼器譯碼后輸入到顯示數碼管顯示時間。電子秒表的廣泛應用提高了人們的工作效率，隨著電子技術的發展，電子秒表的精度，電路簡易型等到了很大的提高，功能得到了完善。關鍵詞：秒表 定時器 效率電子秒表的設計與制造1 課題分析設計要求（1）計數精度達到1/100秒（2）可顯示

4、時間99.99秒（3）具有開關可啟動，暫停，清零功能。本次設計的電子秒表是由脈沖產生電路，計數電路，譯碼顯示電路，控制電路組成。各單元電路都有多種選擇，需要根據設計要求擇優處理。電路設計完成需要進行仿真調試，避免一些理論設計上的缺陷。2系統設計方案的選擇 方案一：石英晶體振蕩器組成脈沖源，異步二-五-十進制計數器74LS290組成計數電路，譯碼顯示電路由74LS48和共陰極七段數碼管組成 方案二：555定時器組成脈沖源，異步二-五-十進制計數器74LS290組成計數電路，譯碼顯示電路由74LS48和共陰極七段數碼管組成方案一中晶振組成脈沖源精度高，脈沖平穩，為一般電子表內脈沖源的首選，但由于本

5、設計的目的是加強我們對一般原理知識的理解，而且晶振的分頻元件較為不易得到，所以我們選擇方案二。3 電子秒表系統主體流程框圖脈沖發生電路控 制 電 路譯碼電路計數電路顯示電路 電子秒表系統主體流程框圖4 單元電路的設計 4.1脈沖產生電路 由555定時器組成多諧振蕩器電路如上圖所示，外接電阻R1，R2,電容C。輸出電壓Uo波形隨Uc端電壓變化如圖所示。f=1.43/(R1+2R2)C根據設計要求頻率f=100HZ，所以選擇R1=8.25k，R2=3k，C=1uF。端口3為脈沖輸出端。4.2 計數電路 計數電路由異步二-五-十進制計數器74LS290組成，將74LS290的11端接到9端則為十進制

6、計數器。（1）當12,13端全為1，1,3端至少有一個為0時，電路輸出置成0000（2）當1,3端全為1，電路輸出置成1001（3）當12,13端和1,3端中至少各有一個為0時，電路成計數狀態電子秒表電路的計數電路由四個74LS290組合而成，為異步時序邏輯電路，脈沖源信號從第一個74LS290的CP端進入，電路依次計數并輸出計數信號。4.3 譯碼顯示電路計數電路產生的計數信號輸入到譯碼電路，譯碼電路由74LS48組成。譯碼時，將74LS48的3,4,5端接高電平，1,2,6,7端接計數器輸出，915端接顯示電路相應輸入端口。顯示電路由四個七段共陰極數碼組成，原理圖如下：4.4 控制電路電子秒

7、表的控制電路包含清零開關，暫停/啟動開關。清零電路：暫停/啟動電路：5 仿真測試1. 啟動Multisim，對需要仿真的參數主要是脈沖產生電路輸出脈沖的周期及脈沖穩定性進行仿真調整2. 從元器件庫里調取所需元器件，并按原理圖連接。3. 啟動測試，用示波器測試脈沖的周期和穩定性，觀察數碼管顯示數字的跳動情況，對不合理的地方逐步修改直至達到秒表設計要求。6 電子秒表設計原理圖7 結束語通過這次電子設計，我得到了很多收獲和體會。第一，鞏固和加深了對電子線路基本知識的理解，提高了綜合運用所學知識的能力。第二，增強了根據課程需要選學參考資料，查閱手冊，圖表和文獻資料的自學能力。通過獨立思考，深入研究有關

8、問題，學會自己分析解決問題的方法。第三，通過實際電路方案的分析比較，設計計算，元件選取，安裝調試等環節，初步掌握了簡單使用電路的分析方法和工程設計方法。第四，在這次電子設計過程中，理論知識和實踐動手能力相結合，鍛煉了自己理論聯系實際的能力。第五，掌握了常用的儀器的使用方法，提高了動手能力。第六，培養了嚴謹?shù)墓ぷ髯黠L(fēng)和科學態度，為以后的獨立設計打下良好的基礎。第七，在這次設計過程中，我對仿真軟件Multisim、word、protel等軟件有了更進一步的了解，這將使我在以后的學習中能更加熟練的運用。總體來說，這次課程設計讓我理解了電子設計的科學性和嚴謹性，知道了不同芯片的不同用法，不同接線的不同效果。設計過程中，為了實現某一個目的，可能要設計好幾個方案并對各個方案進行比較與取舍，充分鍛煉了自己的設計思維。參考文獻電子技術基礎（第五版）數字部分 康光華主編 高等教育出版社2009年2月電子技術電子設計指導 彭介華主編 高等教育出版社2008年4月工程實踐與訓練教程（電工電子部分） 周新民主編 附錄附錄一：選作：設計可改變計時時間的電路附錄二：74LS290功能表附錄三：74LS48功能表本科生課程設計成績?cè)u(píng)
