計算方法大作業講解

1、計算方法大作業一、計算方法學后感計算方法學習主要內容為函數逼近論，數值微分，數值積分，誤差分析等。常用方法有迭代法、差分法、插值法、有限元素法等，印象深刻的是三次樣條差值函數，大概是做了作業的緣故。計算也稱數值分析，數學不好的人也沒有學會太多東西，不過還是有些小體會的：1>主要矛盾和次要矛盾之間的關系?，F(xiàn)實問題中有很多約束條件，需要我們有側重的保留摒棄，辨析主要矛盾和次要矛盾，從而提出合理假設；2>尺有所短寸有所長。沒有完美無缺的算法，雖然我們看到有不斷地改進優化算法，但這些往往都是以犧牲某些優點為代價的。比如提高精度，往往會導致格式復雜，產生較大運算量；3>原則不能變。算法

2、也是要講原則的，比如要談算法的優劣性前提是要保證算法的可靠性（相容、收斂、穩定等）。門外漢的感受也就這水準了。至于計算方法思想在實際生活中的應用，我想來想去就這些了。（1） 天氣預報：天氣會受各種因素的影響，稍微一些因素發生改變就會產生很大的變化，所以天氣預報其實是一件比較困難的工作。古代人們用占卜或者經驗總結等方式來預計天氣狀況，這倒更像是統計學。而有了計算機，我們就可以通過數值模擬來預報天氣。具體過程就是：首先根據大氣運動列出數學物理方程（偏微分），其次對空間進行網格劃分，然后通過觀測數據給出初值條件，最后通過數值方法求解這些偏微分方程得到網格點處的數值解。這也是為什么主持人總是說大概在.

3、地區，大致在.時段，可能有.量級的降水.因?yàn)闀r(shí)空是連續的，而網格劃分不可能無限密，所得的數值解也存在誤差。（2） 等離子體：對等離子體現有的理論描述中，磁流體力學、符拉索夫方程、?？?普朗克方程等都是微分方程，包含很多參量，如果要求出解析解，物理模型往往需要過分簡化以至于無法精確和全面的包羅各種效應，所以需要數值計算，這也是等離子體物理學研究中很重要的一個方面。比如最簡單的單粒子模型，它的牛頓洛倫茲方程是這樣：。這就是一個二階微分方程，可以用數值分析里的隱式歐拉，顯式歐拉，中點格式，龍格庫塔等方法來求解。 前不久有個應用可以計算出家族人物的關系，感覺挺有意思的。我就考慮了一下它的算法步驟，編程

4、是硬傷，所以只能先看看。 1. 先計算目標人物和我在家族中的輩分差 我，哥哥，姐姐，弟弟，妹妹，丈夫，妻子 輩分 = 0爸爸，媽媽 輩分 = 1兒子，女兒 輩分 = -1 比如：媽媽的爸爸的哥哥 然后 計算輩分差 +1 + 1 + 0 = 2 ，說明目標人物比我大了兩輩。 2. 確定目標人物的性別 比如：”哥哥的兒子的女兒“ 然后，目標人物只跟xxxxx的*,性別只跟*相關，于是得到目標人物性別。3. 確定目標人物在家族中處在什么分支中。大概只有，和爸爸一邊，和媽媽一邊，和丈夫一邊，和妻子一邊，和女兒一邊，和兒子一邊。 比如：”哥哥的哥哥的哥哥的爸爸的爸爸“ = ”哥哥的爸爸的爸爸“最后確定目

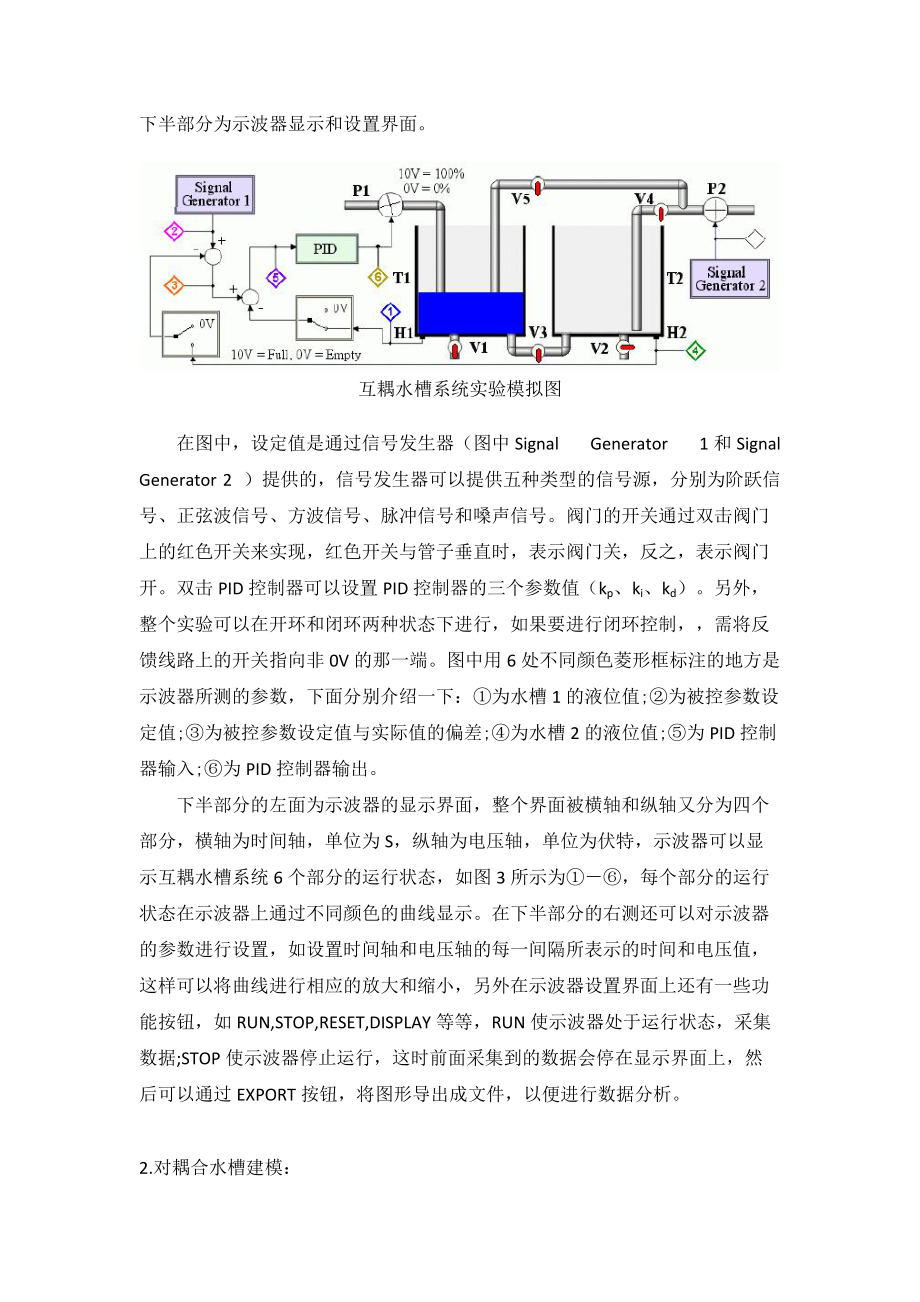

5、標人物和爸爸一邊。根據，1 ， 2， 3 確定的三個參數好像就能確定了吧2、 水槽1. 水槽的原理分析 圖 耦合水槽 系統由兩個相同的水槽組成。兩個水槽通過閥門Q3連接在一起，當閥門Q3關閉時，兩個水槽都能夠相互獨立的工作，互不影響;而當閥門Q3打開時，兩個水槽的液位之間相互耦合，水槽之間的流量（Q12）受兩個水槽液位的影響。流入水槽的流量受泵的控制，對泵的控制是通過調節DC電動機的電樞電壓來實現的。水槽的液位通過壓電傳感器測量，所測得的輸出電壓值與液位成比例關系?；ヱ钏巯到y(tǒng)虛擬實驗室軟件界面圖軟件界面分為兩部分：上半部分為互耦水槽系統實驗?zāi)M圖，如圖所示，下半部分為示波器顯示和設置界面。互

6、耦水槽系統實驗?zāi)M圖 在圖中，設定值是通過信號發生器（圖中Signal Generator 1和Signal Generator 2 ）提供的，信號發生器可以提供五種類型的信號源，分別為階躍信號、正弦波信號、方波信號、脈沖信號和嗓聲信號。閥門的開關通過雙擊閥門上的紅色開關來實現，紅色開關與管子垂直時，表示閥門關，反之，表示閥門開。雙擊PID控制器可以設置PID控制器的三個參數值（kp、ki、kd）。另外，整個實驗可以在開環和閉環兩種狀態下進行，如果要進行閉環控制，需將反饋線路上的開關指向非0V的那一端。圖中用6處不同顏色菱形框標注的地方是示波器所測的參數，下面分別介紹一下：為水槽1的液位值;為

7、被控參數設定值;為被控參數設定值與實際值的偏差;為水槽2的液位值;為PID控制器輸入;為PID控制器輸出。下半部分的左面為示波器的顯示界面，整個界面被橫軸和縱軸又分為四個部分，橫軸為時間軸，單位為S，縱軸為電壓軸，單位為伏特，示波器可以顯示互耦水槽系統6個部分的運行狀態，如圖3所示為，每個部分的運行狀態在示波器上通過不同顏色的曲線顯示。在下半部分的右測還可以對示波器的參數進行設置，如設置時間軸和電壓軸的每一間隔所表示的時間和電壓值，這樣可以將曲線進行相應的放大和縮小，另外在示波器設置界面上還有一些功能按鈕，如RUN,STOP,RESET,DISPLAY等等，RUN使示波器處于運行狀態，采集數據

8、;STOP使示波器停止運行，這時前面采集到的數據會停在顯示界面上，然后可以通過EXPORT按鈕，將圖形導出成文件，以便進行數據分析。2.對耦合水槽建模： (3-39)其中，為1號和2號水槽的截面積，分別是兩個水槽的液面高度，,分別是兩個水泵向水槽中注水的體積流速（），,分別是與,對應的比例常數，通過升高或者降低擋板可以控制兩個水槽之間的流速，關閉2號水泵，通過1號水泵向1號水槽中注水以控制2號水槽液面高度，因此：， (3-40)初始化：, (3-41)設置最大控制信號，即 (3-42)采樣時間為1秒。 分別使用上一節中的三個模糊控制系統對耦合水槽進行仿真控制，設2號水槽中目標液面為ref=15

9、cm，一型模糊PI控制系統手動調節參數如下：，IT2模糊PI控制系統選取參數如下：，依據參考輸入，建模程序如下：h1=0;h2=0;h=2;A=36.52;a1=5.6186;a2=10;q=37.2567767269.6608895575757575757575757575757574.9790382373.6409372870.6753629866.2992360960.8255448554.6470966348.2178190942.0295917536.5821682132.3435231329.6984126928.8857566829.9340908632.6211925336.4

10、973977740.9884774645.5306520749.6653964853.0706622255.5524762957.024139857.4859319257.0083771355.7184740453.7874916751.4190322348.836352646.2682826243.9335022842.0235200640.685502740.0071184240.0064975340.6306466441.7643813843.2489045744.9058191646.5607534748.0619126549.2916349850.1714807850.6625184

11、650.7624974850.50113949.9342835649.1372945748.1979444347.2089752946.2605864645.4332190744.7911444544.3774653744.2111461944.2865424444.5755842845.0323337345.599210546.2139134546.8160460247.3526636547.7822905548.077275348.2245890848.2252968448.0929748247.8513444247.5313737147.1680815646.7972724846.452

12、4290546.1619858845.9471937445.8207451245.7862687745.8387129845.9655369646.1485364946.366061546.5953556346.8147617247.005586547.153485947.2493039947.2893619847.2752422747.21314639for i=1:1:100 y(i)=h2; q1=q(i); k1=h*f(q1,h1,h2); m1=h*g(h1,h2); k2=h*f(q1,h1+0.5*k1,h2+0.5*m1); m2=h*g(h1+0.5*k1,h2+0.5*m

13、1); k3=h*f(q1,h1+0.5*k2,h2+0.5*m2); m3=h*g(h1+0.5*k2,h2+0.5*m2); k4=h*f(q1,h1+0.5*k3,h2+0.5*m3); m4=h*g(h1+0.5*k3,h2+0.5*m3); h1=h1+1/6*(k1+2*k2+2*k3+k4); h2=h2+1/6*(m1+2*m2+2*m3+m4);endx=1:1:100;plot(x,y)hold onplot(x,15)3. 模型驗證： 200s內的仿真結果如圖3.8所示，其中：1）T1 PI FS表示一型模糊PI控制系統，2）IT2 PI FS1表示使用KM迭代降型的區間

14、二型模糊PI控制系統，3）IT2 PI FS2表示使用Wu-Mendel近似法降型的區間二型模糊PI控制系統，三個控制系統對應的性能指標如表3.1中所示，使用ITAE（時間乘絕對誤差的積分）作為衡量控制系統的性能標準。從圖3.8及表3.1的性能指標中，可以看出，使用KM迭代降型法的IT2模糊PI控制系統性能最優，然后為使用Wu-Mendel近似降型法的IT2模糊PI控制系統，一型模糊PI控制系統的性能最差。與一型模糊PI控制系統相比，使用KM迭代降型的IT2模糊PI控制系統在保持上升時間（從穩態值10%上升至90%所需時間）不增加的情況下，減小了超調量和調節時間，而使用Wu-Mendel近似降型的IT2模糊PI控制系統在上升時間不明顯增加時，超調量和調節時間只是略微下降。模型建立好以后，應自行驗證。驗證指標為使越小越好。為起始時間，為終止時間，為實際響應，為模型響應。即使模型響應曲線越接近于實際響應曲線越好。 圖3.1 耦合水槽控制仿真控制系統仿真對比表3.1不同控制系統的性能對比系統類型T1模糊系統IT2模糊系統KMWu-Mendel上升時間(秒)3030
