基于SDN的業務流量QOS保證

1、精選優質文檔-傾情為你奉上基于SDN的業務流量QOS保證一、研究背景隨著云計算技術及其業務的普及，數據中心云化發展逐步走向大型化，自動化，虛擬化，越來越多的分布式數據密集型應用傾向于部署在云環境中，如 MapReduce，Storm，Spark等，云網絡中產生超大規模東西向數據流量已經成為必然趨勢。上層應用共享底層物理網絡帶寬，網絡擁塞成為常見現象，云業務服務質量需要保障。云基礎設施本質是一個虛擬化資源池，單個操作系統和網絡端口不再一一對應，同一臺物理服務器上運行著的多臺虛擬機對物理網卡存在競爭。傳統網絡 QoS策略只針對物理端口，服務器所有網絡行為由接入交換機直接控制。而在虛擬化環境中，虛擬

2、機和交換機間隔一層服務器網卡，虛擬機層面的業務流量難以區分、管理和控 制，其通過預定義 SLA 作為 QoS 的參數，缺乏一定的靈活性， SDN 提供開放應用編程接口，為 QoS 保障帶來新契機。設計一套基于SDN 的云數據中心業務流量 QoS 保障的解決方案，為云中的虛擬機業務流量提供自動化 QoS 保障的同時，盡可能提高物理鏈路利用率。通過增加虛擬接入層軟件交換機，將網絡接入移至物理服務器內部，進而實現對虛擬機網 絡策略的管理。借助 SDN 南向接口，實現針對業務類型的個性化流表自動下發機制，達到虛擬機業務流量調度到特別端口隊列的目的。借助 SDN 北向接口，監控全局虛 擬機業務流量狀態以

3、及端口隊列流量狀態， 并在此基礎上設計基于實時業務流量端 口隊列帶寬動態調整策略。與此同時，采取分級控制的思想，在端口隊列針設計基 于流的限速策略，從而達到虛擬機業務流量 QoS 保障的目的。二、方案特色和創新1.分級的虛擬機流量業務QoS保障解決方案傳統網絡流量 QoS 保障通常是基于業務類型的方式，這是一種粗粒度的實現，在同一業務占滿物理帶寬的情況下很難區分相同業務的優先級。本方案將虛擬機業 務流量服務質量分兩級保障，分別為基于業務的帶寬保障和基于虛擬機的帶寬保障，其在為云中虛擬機業務流量提供自動化QoS保障的同時，盡可能提高物理鏈路利用率，有效解決了滿帶寬時同類業務QoS保障的問題，在更

4、精細的層面上實現了對虛擬機業務流量的QoS保障。2.個性化流表自動下發機制傳統網絡流量QoS保障實現中，SLA 通常被用來作為 QoS 輸入的參數， 最終生 成的網絡層策略往往是預先定義的、靜態的。本方案在控制器層面上實現動態流表 自動化下發機制，捕獲 PACTET-IN 消息，根據當前網絡拓撲中實時業務流量的情形，動態生成個性化流表并下發至交換機。3.基于實時流量的端口隊列帶寬動態調整算法在做基于業務的帶寬保障時，動態調整實時流量的端口隊列帶寬，提出一個簡 單帶寬協商自適應算法，有效解決隊列帶寬競爭時業務流量 QoS 保障問題。4.QoS保障算法、策略動態管理本方案系統框架采取模塊化和熱插拔

5、思想，支持QoS 保障策略和算法動態加載、更新和刪除，系統管理人員能夠自定義多種算法或者策略，實現策略算法模塊和系 統本身的高內聚與低耦合。三、方案介紹1.背景介紹動態性是云計算的最大特征之一，虛擬機可以隨時啟動、關閉、遷移，當前基 于傳統網絡架構的模式在支撐云計算時缺乏一定的靈活性， 尤其體現在云中業務流 量 QoS 保障方面。云環境下，同一臺宿主機上的多臺虛擬機共享其物理網絡接口， 在數據密集型業務負載過重時，勢必會引發對網絡資源的競爭。 傳統 QoS 保障技術因敏捷和靈活性的天然缺失導致其無法很好地解決云中存在的問題，SDN 技術實現了控制平面與轉發平面的分離，擺脫了硬件對網絡架構的限制

6、，實現網絡層次較好 的靈活性、敏捷性。除此之外，軟件定義網絡的可編程性帶來了前所未有的靈活性，我們借助 SDN，很好地解決了云環境下基于虛擬機業務流量的 QoS 保障問題。2.研究問題陳述云計算基礎設施層服務采取集中式控制的架構，由云控制節點管理多個計算節點，虛擬機運行在計算節點之上，云控制節點負責虛擬機具體調度。本應用主要針對宿主機內部多臺虛擬機流量做 QoS 保障，從而消除網絡資源競爭帶給虛擬機業務的影響。3.具體解決方法為體現虛擬機流量業務等級， 本方案對虛擬機業務進行分類，大致分為重要和 非重要兩類。為體現不同業務流量的優先級，本方案在宿主機物理網卡對應虛擬交 換機的端口上做多個限速隊

7、列，共享物理帶寬，通過隊列的帶寬的大小實現不同虛擬機業務種類優先級的區分。業務流量 通過 SDN 控制器將形成個性化流表，決策業務流匹配至不同隊列，并下發至交換機。本方案在為虛擬機業務流量提供QoS保障的同時，盡可能提高鏈路利用率。故需滿足以下情況： 優先保證重要業務的帶寬，即不同種類業務競爭網絡資源時，重要業務將盡可能 占滿帶寬，非重要業務不參與競爭。 系統當前出現重要業務流量低谷時，非重要業務如若需要更多帶寬， 系統將動態 對隊列帶寬動態調整，以滿足非重要業務帶寬需求。 重要業務占滿物理帶寬時，重要業務之間也會出現網絡資源競爭的情況，按虛擬 機所屬用戶的類別保障其業務 QoS，即重要用戶的

8、虛擬機的重要業務將獲得更多帶寬資源。因此，本應用提出基于分級的虛擬機流量業務 QoS 保障解決方案，兩級保障如下： 基于業務的帶寬保障對端口設置隊列，在隊列上做帶寬限制，將業務分類并映射到隊列中，隊列具 備優先級，重要的應用映射到優先級最高的隊列中，優先級最高的隊列中的服務將優先被保障，也就是說，優先級最高的隊列在其需要最大帶寬時將獲得默認最大帶 寬的權利。為提供業務的帶寬保障，本方案設計了基于實時流量的端口隊列帶寬動 態調整算法。 基于虛擬機的帶寬保障當端口上的所有隊列帶寬比趨于穩態，并且每個隊列帶寬占用率處于飽和時，在相同隊列里按不同虛擬機業務流的優先級做QoS保障，重要用戶的虛擬機將擁有

9、更多的帶寬。為提供虛擬機的帶寬保障，本方案設計了基于流的細粒度QoS保障策略。4.系統設計虛擬機流量數據包發送至虛擬交換機，若無流表匹配，則發至控制器。控制器截獲 Packet-in 消息，根據特征庫分析其業務類型，決定轉發至不同優先級的端口隊列，監控端口隊列流量情況，綜合虛擬機類別，決策是否對業務流限速，同時生成個性化流表下發至虛擬交換機。個性化流表下發模塊接收到從openflow交換機發送過來的數據包，根據數據包分析其業務類型，進而調度到不同的隊列，從而實現粗粒度的QoS保障，最大程度 提高網絡資源利用率，例如：當IP地址為的虛擬機向位于不同計算節點的IP地址為10.0.0

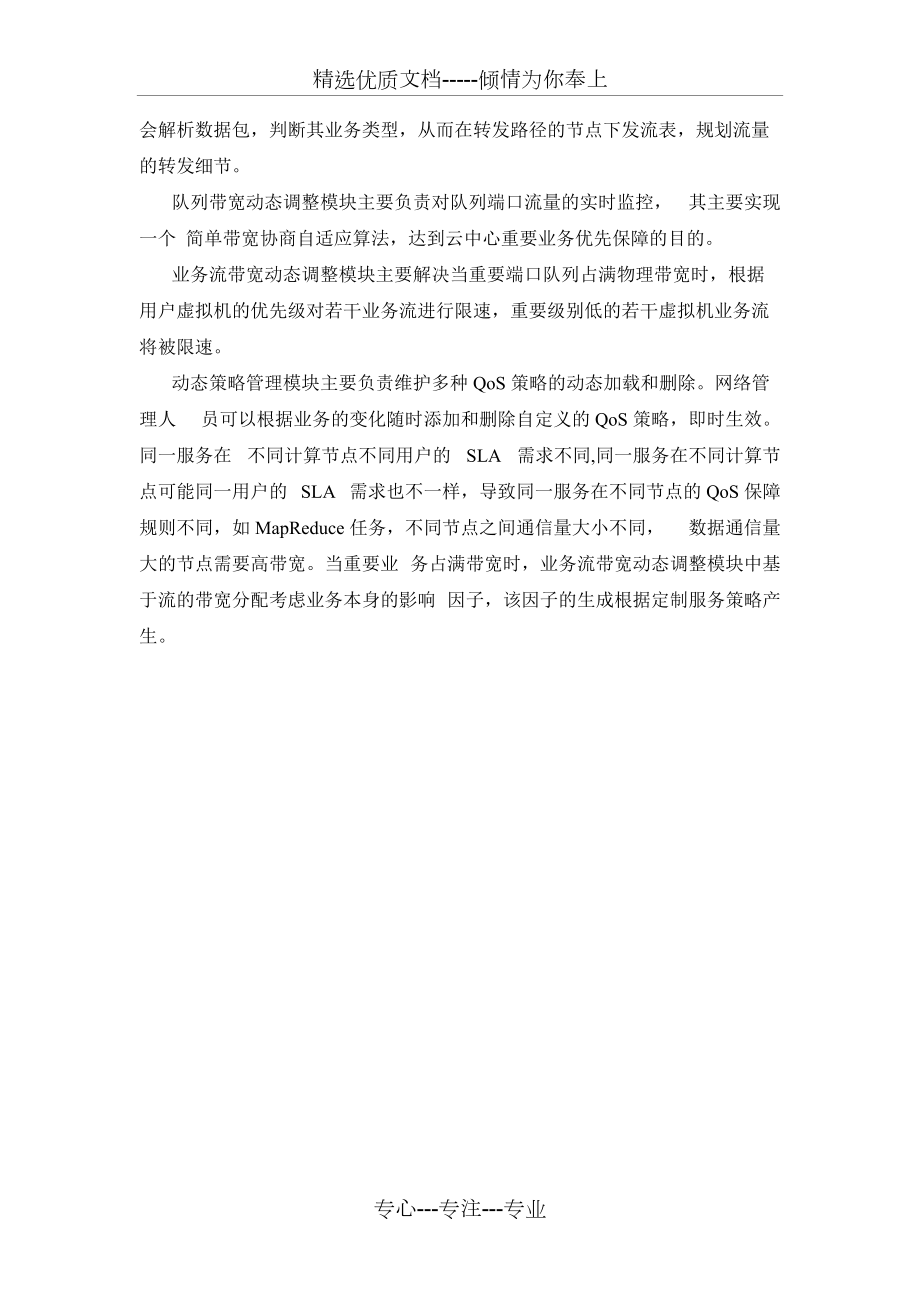

10、.2的虛擬機發送 Http 請求時，此時下 發模塊會解析數據包，判斷其業務類型，從而在轉發路徑的節點下發流表，規劃流量的轉發細節。隊列帶寬動態調整模塊主要負責對隊列端口流量的實時監控， 其主要實現一個 簡單帶寬協商自適應算法，達到云中心重要業務優先保障的目的。業務流帶寬動態調整模塊主要解決當重要端口隊列占滿物理帶寬時，根據用戶虛擬機的優先級對若干業務流進行限速，重要級別低的若干虛擬機業務流將被限速。動態策略管理模塊主要負責維護多種QoS策略的動態加載和刪除。網絡管理人 員可以根據業務的變化隨時添加和刪除自定義的QoS策略，即時生效。同一服務在 不同計算節點不同用戶的 SLA 需求不同,同一服務在不同
